ЗМІСТ
РЕФЕРАТ
СПИСОК УМОВНИХ ПОЗНАЧЕНЬ
ВСТУП
1. Визначення розрахункових навантажень цехів та підприємства
1.1 Визначення розрахункового силового навантаження цехів
1.2 Визначення центра електричних навантажень та місця розташування головної понижуючої підстанції
1.3 Вибір кількості та потужності трансформаторів головної понижувальної підстанції
1.4 Вибір кількості та потужності трансформаторів цехових трансформаторних підстанцій
1.5 Вибір потужності компенсуючих пристроїв у системі електропостачання підприємства
1.6 Розробка схеми електропостачання підприємства
1.7 Розрахунок струмів трифазного короткого замикання на шинах низької напруги головної понижувальної підстанції
1.8 Вибір перерізу провідників в електричній мережі напругою 6 кВ
1.9 Вибір комутаційної апаратури
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ
РЕФЕРАТ
Розвиток енергетики України, посилення зв'язків між енергосистемами вимагає розширення будівництва електроенергетичних об'єктів, зокрема ліній електропередач і підстанцій напругою 35-110кВ змінного струму.
Виробництво електроенергії росте у всьому світі, що супроводжується зростанням числа електроенергетичних систем, яке йде по шляху централізації вироблення електроенергії на крупних електростанціях і інтенсивного будівництва ліній електропередач і підстанцій.
Проектування електричної мережі, включаючи розробку конфігурації мережі і схеми підстанції, є одним з основних завдань розвитку енергетичних систем, що забезпечують надійне і якісне електропостачання споживачів. Якісне проектування є основою надійного і економічного функціонування електроенергетичної системи.
Завдання проектування електричної мережі відноситься до класу оптимізаційних завдань, проте не може бути строго вирішена оптимізаційними методами у зв'язку з великою складністю завдання, обумовленою багатокрітеріальностью, багато параметрічностью і динамічним характером завдання, дискретністю і частковою невизначеністю початкових параметрів.
У цих умовах проектування електричної мережі зводиться до розробки кінцевого числа раціональних варіантів розвитку електричної мережі, що забезпечують надійне і якісне електропостачання споживачів електроенергією в нормальних і після аварійних режимах. Вибір найбільш раціонального варіанту проводиться по економічному критерію. При цьому всі варіанти заздалегідь доводяться до одного рівня якості і надійності електропостачання. Екологічний, соціальний і інші критерії при проектуванні мережі враховуються у вигляді обмежень.
ПЕРЕЛІК ПОЗНАЧЕНЬ ТА СКОРОЧЕНЬ
Таблиця.1
| Позначення скорочення | Найменування |
| ЕУ | Електроустановка |
| ЕП | Електроприймач |
| СЕП | Система енергопостачання |
| СРШ | Силова розподільна шафа |
| ШРА | Шинопровід розподільний алюмінієвий |
| НН | Низька напруга |
| ТП | Трансформаторна підстанція |
| ШМА | Шинопровід магістральний алюмінієвий |
| ГПП | Головна понижуюча підстанція |
| ПВГ | Підстанція глибокого вводу |
| ЦРП | Центральний розподільний пункт |
| РП | Розподільний пункт |
| АД | Асинхронний двигун |
| СД | Синхронний двигун |
| ЕД | Електродвигун |
| ДЖ | Джерело живлення |
| ЦЕН | Центр електричних навантажень |
| ВН | Висока напруга |
| ПС | Підстанція |
| КТП | Комплектна трансформаторна підстанція |
| КТПЗ | Комплектна трансформаторна підстанція зовнішня |
| ТЕП | Техніко-економічне порівняння |
| ТЕР | Техніко-економічний розрахунок |
| КБ | Конденсаторна батарея |
| ДРП | Джерело реактивної потужності |
| ККД | Коефіцієнт корисної дії |
| СК | Синхронний компенсатор |
| ККУ | Комплектна конденсаторна установка |
| АГЖ | Агрегат гарантованого живлення |
| ПП | Приймальний пункт |
| ЛЕП | Лінія електропередач |
| КЗ | Коротке замикання |
| ЕА | Електричні апарати |
ВСТУП
Метою дипломного проекту є розробка раціонального, в техніко-економічному сенсі, варіанту електропостачання споживачів знов споруджуваної підстанції 10 з дотримання вимог ГОСТ до надійності і якості електроенергії, що відпускається споживачам, а також розробка електричної схеми і компоновка підстанції, вибору основного устаткування, і оцінка роботи підстанції в нормальних, аварійних і після аварійних режимах. Карта-схема району електропостачання представлена на мал. 1.1, підстанція споруджується в районі Уралу з середньорічною температурою навколишнього середовища +50С.
Джерелами електроенергії в схемі є ГРЕС, що працює на бурому вугіллі і сусідня енергосистема, еквівалентирована до вузла 1, потужність якої істотно перевищує потужність даного району розвитку мережі, тому напруга у вузлі 1 можна вважати незмінним при коливанні навантажень даної мережі (U1=115кВ). На ГРЕС встановлені генератори ТВВ-200 і трансформатори ТДЦ-250000/220. Система утворююча мережа 220кВ виконана дротом АС-400, розподільна мережа 110кВ виконана дротом АС-240.
Споживачі електроенергії підстанції, що підключається №10 включають промислове і комунальне навантаження загальною потужністю в максимальному режимі 32 МВт при cosц=0,87. Графік навантаження приведений на малюнку 1.2 і в таблиці 1.1.
Склад споживачів по категоріях надійності електропостачання:
I категорія – 40%
II категорія – 40%
III категорія – 20%;
Номінальна нижча напруга підстанції 10 кВ;
Число ліній, що відходять, - 16
P=80MBт
Р =110МВт 4 cosφ=0,9
cosφ=0,9
4 ТДЦН – Р50000/220
2 1000 ……… 4ТВВ-200
U
баз P=32МВт
cos=0,87
1
P=40МВт
cos=0,85
10 6 Р=130МВт
cosφ=0,9
P=20МВт
cos=0,85
Р=60МВт
cosφ=0.85
7
9 8 5
P=16,9МВт
3 cosφ=0.9
Р=125МВт
cosφ=0,9
Рис.1.1 Карта-схема району енергозабезпечення
Графік нагрузки характерного для зимового дня

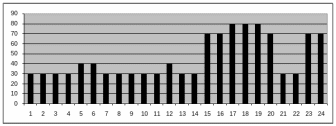

Графік нагрузки характерного літнього дня
Р
ис.1.2 Графік нагрузки трансформаторів.
Т
аблиця 1.- Графік нагрузки характерного літнього та зимового дня.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Зима, % | 40 | 40 | 40 | 40 | 50 | 50 | 40 | 40 | 40 | 40 | 40 | 50 |
| Лето, % | 30 | 30 | 30 | 30 | 40 | 40 | 30 | 30 | 30 | 30 | 30 | 40 |
| Часы суток | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Зима, % | 40 | 40 | 80 | 100 | 100 | 100 | 100 | 100 | 40 | 40 | 80 | 80 |
| Лето, % | 30 | 30 | 70 | 70 | 80 | 80 | 80 | 70 | 30 | 30 | 70 | 70 |
ВИХІДНІ ДАНІ
До курсового проекту з дисципліни “Електропостачання промислових та муніципальних об’єктів”
Таблиця 1 – Склад цехів підприємства і категорія надійності їх електроприймачів
| № цеху | Назва цеху | Категорія надійності електроприймачів |
| 1 | Механічний цех №1 | 2 і 3 |
| 2 | Механічний цех №2 | 2 і 3 |
| 3 | Механічно –складальний цех | 2 |
| 4 | Інструментальний цех | 3 |
| 5 | Цех дрібних серій | 2 |
| 6 | Ремонтно – механічний цех | 3 |
| 7 | Компресорна станція | 1 і 2 |
Таблиця 2 – Установлена потужність цехів
| Варіант | Установлена потужність окремих цехів | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 6 | 5500 | 6100 | 6600 | 6400 | 6600 | 6200 | 1500 |
Таблиця 3 – Коефіцієнти попиту цехів
| Варіант | Коефіцієнт попиту окремих цехів | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 6 | 0,15 | 0,10 | 0,15 | 0,20 | 0,16 | 0,19 | 0,15 |
Таблиця 4 – Коефіцієнти потужності цехів
| Варіант | Коефіцієнти потужності cosφ окремих цехів | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 6 | 0,59 | 0,69 | 0,66 | 0,64 | 0,51 | 0,59 | 0,66 |
Таблиця 5 – Спосіб виконання загального освітлення цехів
| Варіант | Спосіб виконання загального освітлення цехів | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 6 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
Таблиця 6 – Дані електродвигунів компресорної станції
| Варіант | Uном, кВ | Pном, кВт | nном, об/хв | Тип | Кількість N, шт. |
| 6 | 10 | 1600 | 500 | СДНЗ-2-18-49-12 | 4 |
Таблиця 7 – Тривалість перевантаження трансформатора головної понижувальної підстанції в після аварійному режимі та відношення літнього розрахункового навантаження до зимового
| Варіант | Тривалість перевантаження, год. | Відношення літнього розрахункового навантаження до зимового, в.о |
| 6 | 1 | 0,75 |
Примітка. Температуру повітря прийнято: зимову – 10 ْС, літню - +20 ْС.
