Таблиця 8 - Напруга джерела живлення, номінальна напруга електричної мережі внутрішньозаводського електропостачання, схема приєднання головної понижувальної підстанції, величина початкового струму трифазного короткого замикання від системи на стороні високої напруги підстанції, напруга системи в максимальному режимі, кількість годин використання максимуму навантаження за рік.

Р

60

24

Живлення від

енергосистеми

38

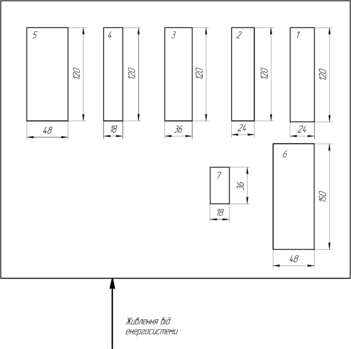

ис. 1 Генеральний план підприємства

Примітки:

1.Усі розміри цехів подані у метрах. 2. 1-7 номера цехів.

1 ВИЗНАЧЕННЯ РОЗРАХУНКОВИХ НАВАНТАЖЕНЬ ЦЕХІВ ТА ПІДПРИЄМСТВА

1.1 Визначення розрахункового силового навантаження цехів

З формули (1.1) виведено розрахункове силове активне навантаження для окремого цеху при напрузі 0,38/0,22 кВ

, (1.1)

де - коефіцієнт попиту і-го цеху;

- установлена активна потужність і-го цеху.

Розрахункове силове реактивне навантаження і-го цеху визначено за формулою

, квар, (1.2)

де tgφ - відповідає значенню коефіцієнта потужності cosφ і-го цеху .

Розрахункове силове повне навантаження і-го цеху визначено як

, кВА, (1.3)

За формулами (1.1), (1.2) і (1.3) визначено розрахункове силове активне, реактивне та повне навантаження кожного цеху підприємства.

, кВт;

, квар;

, кВА

Результати розрахунків для цехів наведені в таблиці 1.1.

Таблиця 1.1 – Визначення розрахункового силового навантаження цехів

Визначення розрахункового навантаження загального електричного освітлення цехів

Методом коефіцієнта попиту визначається розрахункове навантаження загального електричного освітлення цеху . Для цього спочатку визначено установлене (номінальне) активне навантаження і-го цеху Р_р.о.і , якщо воно не визначено розрахунком, який у курсовій роботі не проводиться. На етапі визначення загального навантаження цеху його розраховано за формулою

(1.4)

де k - коефіцієнт, що враховує потужність пускових приладів залежно від джерела світла (для ламп розжарювання приймається k = 1,0; для ламп типу ДРЛ k = 1,1; для ЛЛ низького тиску стартерних k = 1,2, безстартерних - k=1,35);

р_п.о.і. - питоме навантаження загального освітлення і-го цеху, Вт/м;

F_і. - площа і-го цеху, що підлягає освітленню, м².

Розрахункове активне навантаження загального освітлення і-го цеху визначено як:

, кВт (1.5)

де К_п.о - коефіцієнт попиту загального освітлення.

Для невеликих виробничих будівель (цехів) приймається коефіцієнт попиту загального освітлення К_п.о = 1; для виробничих будівель, що складаються з окремих великих прольотів, - К_п.о = 0,95; для виробничих будівель, що складаються з багатьох окремих приміщень, - К_п.о = 0,85. У курсовій роботі прийнято К_п.о = 0,95 незалежно від виду джерела світла.

Розрахункове реактивне навантаження загального освітлення і-го цеху визначено за формулою

, квар, (1.6)

де - відповідає значенню коефіцієнта потужності і-го цеху залежно від типу джерела світла.

Розрахункове повне навантаження загального освітлення і-го цеху визначено за формулою

,кВА (1.7)

За формулою (1.4) розраховується установлене (номінальне) активне навантаження загального освітлення, за формулами (1.5)-(1.7) - розрахункові активне, реактивне та повне навантаження загального освітлення кожного цеху підприємства.

кВт;

кВт;

, квар;

, кВА

Результати розрахунків для цехів наведені в таблиці 1.2.

Таблиця 1.2 - Визначення розрахункового навантаження загального електричного освітлення цехів

Визначення розрахункового навантаження компресорної станції

Якщо у вихідних даних задана кількість ЕД 4, 6 та більше, то кількість робочих ЕД обчислюють за формулою

, (1.8)

де N - задана кількість ЕД, шт.;

2 - кількість резервних ЕД.

Таким чином, для компресорної станції слід визначити загальне розрахункове навантаження з AД силовим навантаженням та навантаженням загального електричного освітлення.

Розрахункова активна потужність СД напругою 6 кВ визначено за формулою (1.9).

, (1.9)

де - кількість робочих СД, що працюють одночасно, шт.;

- коефіцієнт завантаження СД активною потужністю, в.о;

- номінальна активна потужність СД, кВт.

Коефіцієнт завантаження СД активною потужністю приймається = 0,8.

(1.10)

При такому значенні мінімальної реактивної потужності УД зберігає властивості СД і стабільно працює. У даному випадку ця потужність і є розрахунковою потужністю СД яку можна визначити так:

(1.11)

Загальне розрахункове активне навантаження компресорної станції з АД визначається з урахуванням розрахункового силового навантаження Р_р.с та розрахункового навантаження загального електричного освітлення Р_р.о

, (1.12)

Загальне розрахункове реактивне навантаження компресорної станції з АД визначається так:

. (1.13)

Загальне розрахункове повне навантаження компресорної станції з СД

. (1.14)
