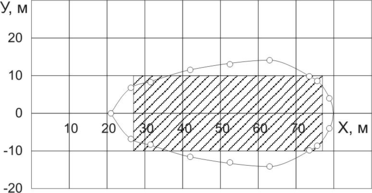

По рассчитанным значениям x и у строим кривую изолюкс (рис.1.3.2). На рисунке наносим контуры хозяйственного двора так, чтобы его территория как можно больше оказалась накрытой кривой изолюкс. Из рисунка видно, что опора прожектора должна быть установлена на расстоянии 27м от малой стороны контура двора.
Рисунок 1.3.1Графики зависимостей ξ и ρ от отношения x/h
Рисунок 1.3.2 Расчётная изолюкса прожектора ПЗС-45
1.3 Светотехническая ведомость
| Характеристика помещения | Коэффициент отражения, % | Вид освещения | Система освещения | Нормируемая освещённость | Источник света | Коэффициент запаса | Светильник | Лампа | Штепсельные розетки или пониж. трансформаторы | Установленная мощность прибора, Вт | Удельная мощность, Вт/м2 | |||||||||||
| № по плану | площадь, м2 | высота, м2 | класс помещения по среде | потолка | стен | пола | тип | кол-во | тип | мощность | число | мощность и тип, кВт | ||||||||||
| 1 | 2х1054 | 3 | IP54 | --- | --- | --- | общее | техноло-гическое | 75 | ЛЛ | 1,3 | ЛСП18 | 65 | ЛХБ | 1х40 | 48 | 2740400 | |||||
| 2 | 2х23,04 | 3 | IP23 | 70 | 50 | 30 | общее | дежурное | 50 | ЛЛ | 1,3 | ЛСП14 | 1 | ЛД | 2х40 | 96 | 1843,2 | |||||
| 3 | 1х72 | 3 | IP23 | --- | --- | --- | общее | дежурное | 20 | ЛН | 1,15 | НСП21 | 5 | Б 215-225-60 | 1х60 | 60 | 21600 | |||||
| 4 | 2х25,2 | 3 | IP23 | --- | --- | --- | общее | дежурное | 20 | ЛН | 1,15 | НСП21 | 2 | Б 215-225-60 | 1х60 | 60 | 3024 | |||||
| 5 | 4х24 | 3 | IP23 | 50 | 30 | 10 | общее | дежурное | 20 | ЛН | 1,15 | НПП04 | 4 | Б 215-225-60 | 1х60 | 60 | 5760 | |||||
| 5.1 | 4х10,56 | 3 | IP23 | --- | --- | --- | общее | дежурное | 20 | ЛН | 1,15 | НСП21 | 2 | Б 215-225-75 | 1х75 | 75 | 1584 | |||||
| 5.2 | 2х11 | 3 | IP23 | --- | --- | --- | общее | дежурное | 20 | ЛН | 1,15 | НСП21 | 2 | Б 215-225-75 | 1х75 | 1 | 0,5 | 75 | 1650 | |||
| 5.3 | 1х9,5 | 3 | IP23 | --- | --- | --- | общее | дежурное | 20 | ЛН | 1,15 | НСП21 | 2 | Б 215-225-75 | 1х75 | 1 | 0,5 | 75 | 1425 | |||
| 5.4 | 1х18 | 3 | IP23 | --- | --- | --- | общее | дежурное | 20 | ЛН | 1,15 | НСП21 | 2 | Б 215-225-60 | 1х60 | 60 | 2160 | |||||
| 6 | 1х4,95 | 3 | IP20 | --- | --- | --- | общее | дежурное | 150 | ЛЛ | 1,3 | ЛСП15 | 1 | ЛДЦ | 2х65 | 156 | 643,5 | |||||
| 7 | 2х2,4 | 3 | IP20 | --- | --- | --- | общее | дежурное | 20 | ЛН | 1,15 | НСП21 | 1 | Б 215-225-60 | 1х60 | 60 | 144 | |||||
| 8 | 2х1000 | 21 | --- | --- | --- | --- | общее | техноло-гическое | 2 | ЛН | ПЗС-45 | 1 | Г220-1000 | 1х1000 | 1000 | 1000000 | ||||||
| 9 | 8х6 | 3 | IP54 | --- | --- | --- | общее | дежурное | 5 | ЛН | 1,15 | НСП11 | 1 | В 215-225-25 | 1х25 | 25 | 150 | |||||
| 10 | 6х12 | 3 | IP54 | --- | --- | --- | общее | дежурное | 5 | ЛН | 1,15 | НСП11 | 1 | В 215-225-25 | 1х25 | 25 | 300 | |||||
2. Электротехнический раздел
Расчёт электрических осветительных сетей включает и определение сечений проводов и кабелей, при которых рабочий ток линий не создаёт перегрева проводов, обеспечиваются требуемые уровни напряжения у ламп и достаточная механическая прочность проводов.
2.1 Выбор сечения проводов и кабелей
Питание осветительной сети осуществляется от трансформаторов. При напряжении силовых приёмников 380В питание установок осуществляется, как правило, от трансформаторов 380/220В, общих для силовой и осветительной нагрузки. Более того, осветительные щиты запитываются через силовой распределительный щит (пункт). На каждый осветительный щит в силовом распределительном пункте предусматривается отдельная группа.
На рис.2.1 изображена расчётная схема осветительной сети.
Таблица 2.1Мощность нагрузки и длины участков.
| Нагрузка | Мощность нагрузки, Вт | |||||||||
| Р63, Р68, Р72, Р106, Р86, Р88, Р93, Р98, Р105 | 25 | |||||||||
| Р1…Р62, Р77…Р79 | 48 | |||||||||
| Р69, Р73…Р76, Р82…Р85, Р89…Р92, Р96, Р97, Р102, Р103, Р104 | 60 | |||||||||
| Р64, Р65, Р70, Р71, Р80, Р81, Р94, Р95, Р99, Р100 | 75 | |||||||||
| Р87 | 96 | |||||||||
| Р66 | 156 | |||||||||
| Р67, Р101 | 500 | |||||||||
| Участок | CO | OB | BC | CD | DG | Gd | de | ef | fg | |
| Длина участка, м | 1,2 | 0,6 | 2 | 13,9 | 54 | 2,1 | 0,8 | 6,9 | 3,3 | |
Сечение жил проводов можно рассчитать по потере напряжения и на минимум проводникового материала.
Расчёт сечения проводов по потере напряжения производят по формуле:
