Тамбур №3. Ен=20 лк, горизонтальное освещение - пол, IP23, ЛН, Н₀=3м, h_Р=0м. Размеры помещения: А Х В, м: 3,6 Х 20

Определяем световой поток:

Выбираем светильник для промышленных помещений: НСП21 1х100Вт, КСС Д, КПД=75%, IP53, h_СВ=0,3м

Hр=3-0,3=2,7м

λ_Э=1,8, λ_С=1,4,

Рассчитываем расстояние между светильниками:

Количество светильников по стороне А:

=>1 светильник по стороне А

Количество светильников по стороне В:

=>5 светильников по стороне В

Расстояние между светильниками по стороне А не рассчитываем т.к N_A=1.

Расстояние между светильниками по стороне В:

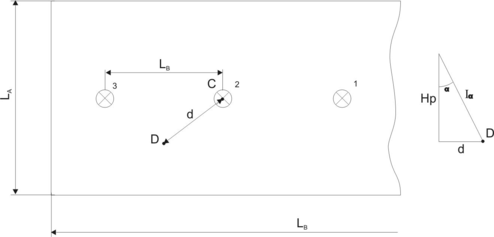

Рисунок 1.2.2 Расположение ламп накаливания.

Условная освещённость:

- сила света i-го светильника с условной лампой в направлении расчётной точки [1]

- угол между вертикалью и направлением силы света i-го светильника в расчётную точку

Расчёт условной освещённости в выбранных точках С и D сведём в таблицу.

№кт	№св	d	α		cos3α	e	∑e
С	2	0	0	233,4	1	32,016	32,016
	1,3	4	55	170,5	0,175	4,096	8, 192
							40, 208
D	2,3	2, 193	39	207,1	0,468	13,285	26,57
	1	6,067	66	147,1	0,067	1,356	1,356
							27,926

Световой поток источника света в каждом светильнике рассчитываем по формуле:

Кз=1,15

μ=1,1 - коэффициент, учитывающий дополнительную освещённость от удалённых светильников и отражения от ограждающих конструкций.

По данному световому потоку выбираем лампу [2] Б215-225-60 со световым потоком 715 лм, мощностью 60Вт, номинальное напряжение 220В.

Рассчитываем отклонение табличного потока от расчётного:

Выбранная лампа вписывается в диапазон

1.2.3 Метод удельной мощности

Этот метод является упрощением метода коэффициента использования и рекомендуется для расчёта осветительных установок второстепенных помещений, к освещению которых не предъявляются особые требования, и для предварительного определения осветительной нагрузки на начальной стадии проектирования.

Значение удельной мощности зависит от типа и светораспределения светильника, размеров помещения, высоты подвеса, коэффициентов отражения потолка, стен и рабочей поверхности.

Тамбур № 5.

Ен=20 лк, горизонтальное освещение - пол, IP23, ЛН, Н₀=3м, h_Р=0м

Размеры помещения: А Х В, м: 4,8 Х 5

Определяем световой поток:

Выбираем светильник для промышленных помещений: НПП04 1х60Вт, КСС Д, КПД=50%, IP54, h_СВ=0м

Hр=3м

λ_Э=1,6, λ_С=1,2,

Рассчитываем расстояние между светильниками:

Количество светильников по стороне А:

=>2 светильника по стороне А

Количество светильников по стороне В:

=>2 светильника по стороне В

Сначала необходимо определить коэффициенты отражения потолка, стен и рабочей поверхности [1]:

коэффициент отражения потолка: ρ_п=50%

коэффициент отражения стен: ρ_с=30%

коэффициент отражения рабочей поверхности: ρ_р=10%

Выбранный светильник НПП04х60 является потолочным.

Нр=3м

Площадь помещения: S=A*B=4,8*5=24м²

По мощности светильника, коэффициентам отражения и площади помещения выбираем удельную мощность общего равномерного освещения [1] Р_удт=27,5Вт/м² при Кз_т=1,3

Так как коэффициент запаса Кз=1,15 не совпадает с табличным (Кз_т=1,3), то производим пропорциональный пересчёт удельной мощности по формуле:

,

Ен_т - табличное значение нормируемой освещённости;

η - КПД выбранного светильника

Общая мощность осветительной установки:

N - количество светильников в помещении, N=4; n - число ламп в светильнике, n=1; Р - мощность светильника, Р=60.

Общая расчётная мощность осветительной установки:

Рассчитываем отклонение общей мощности от расчётной мощности:

Расчётная мощность одной лампы:

Выбираем лампу [2] Б215-225-60 со световым потоком 715 лм, мощностью 60Вт, номинальное напряжение 220В.

Рассчитываем отклонение мощности лампы от расчётной мощности:

Лампа выбранной мощности вписывается в диапазон

1.2.4 Метод коэффициента использования

Этот метод применяют при расчёте общего равномерного освещения горизонтальных поверхностей в помещении со светлыми ограждающими поверхностями и при отсутствии крупных затеняющих предметов.

Венткамера № 2.

Ен=50 лк, горизонтальное освещение - пол, IP23, ЛЛ, Н₀=3м, h_Р=0м

Размеры помещения: А Х В, м: 4,8 Х 4,8

Определяем световой поток:

Выбираем светильник для промышленных помещений: ЛСП14 2х40Вт, КСС Д, КПД=65%, IP54, h_СВ=0,3м, L_СВ=1,2м

Нр=3-0,3=2,7м

Рассчитываем расстояние между светильниками:

Количество светильников по стороне А:

=>1 светильник по стороне А

Количество светильников по стороне В:

=>1 светильник по стороне В

Принимаемρ_п=70%ρ_с=50%ρ_р=30%

Определяем индекс помещения:

Зная тип светового прибора, коэффициенты отражения и индекс помещения по справочным данным [1, 2] определяем коэффициент использования светового потока: η_оу=0,34

Вычисляем световой поток лампы в светильнике:

S - площадь помещения, S=A*B=23,04м²

Кз - коэффициент запаса. Для с/х помещений Кз=1,15 для ламп накаливания, Кз=1,3 для газоразрядных ламп.

N - количество светильников в помещении, N=1

z - коэффициент неравномерности, z=1,2

Так как расчётный световой поток приходится на две лампы, то его необходимо разделить на две части.

по данному световому потоку выбираем лампу [2] ЛД со световым потоком 2500 лм, мощностью 40Вт, ток 0,43А, напряжение 110В.

Рассчитываем отклонение табличного потока от расчётного:

Выбранная лампа вписывается в диапазон

Оставшиеся помещения рассчитываем точечным методом, в том числе и наружное освещение.

1.3 Расчёт прожекторной установки

Прожекторы применяют для освещения больших площадей.

Прожектор - световой прибор, перераспределяющий свет лампы внутри малых телесных углов и обеспечивающий угловую концентрацию светового потока с коэффициентом усиления более 30 для круглосимметричных и более 15 для симметричных приборов. Прожекторы служат для освещения удалённых объектов, находящихся на расстояниях, в десятки, сотни и даже тысячи раз превышающих размеры прожектора, или для передачи световых сигналов на большие дистанции. В группе прожекторов необходимо выделить прожекторы общего назначения, поисковые прожекторы, маяки, светофоры, фары.

Ен=2 лк, горизонтальное освещение;

Размеры площадки: А Х В, м: 50 Х 20

Определяем приближенное значение мощности установки:

S=A*B

Р_уд - удельная мощность всей установки;

m=0,2…0,25 для ламп накаливания;

m=0,12…0,16 для люминесцентных ламп.

Принимаем в качестве источника света лампу накаливания.

Выбираем прожектор [3] ПЗС-45 Г220-1000, наименьшая высота установки h=21м

Определяем показатель

Из справочника [3] по величине найденного показателя выбираем наивыгоднейший угол наклона оси прожектора к горизонту:

Рассчитываем и строим изолюксы на освещаемой территории. Результаты расчётов сводим в таблицу.

Последовательность расчёта покажем на примере одной строки таблицы.

Задаёмся значением отношения x/h, кратным числу 0,5. Например, x/h=2. Из справочника [3] при и x/h=2 находим ξ=0,1; ρ=2,2; ρ³=11.

Вычисляем освещённость, создаваемую прожектором на условной плоскости:

На условной плоскости по изолюксам [3] для прожектора ПЗС-45 с лампой 1000Вт и по величинам ординат ξ и e_m находим абсциссу η=0,25.

Определяем координату у на рассчитываемой поверхности:

Таким образом, координаты двух точек будут x=42м и у=±11,55м. Аналогично рассчитываются все строки таблицы.

x/h	x, м	ξ	ρ	ρ3	em, клк	η	у, м
1	21	0,745	1,29	2,15	1,896	0	0
1,5	31,5	0,23	1,8	5,45	4,807	0,21	8,3
2	42	0,1	2,2	11	9,702	0,25	11,55
2,5	52,5	0,025	2,7	19	16,76	0,23	13,04
3	63	0,045	3,2	31,5	27,78	0,21	14,11
3,5	73,5	0,09	3,6	48	42,34	0,13	9,83
1,25	26,3	0,32	1,55	3,72	3,28	0,21	6,8
3,6	75,6	0,1	3,7	50,65	44,67	0,11	8,61
3,75	78,8	0,11	3,85	57,07	50,34	0,05	3,99

Найденных шесть строк (х=1; 1,5; 2; 2,5; 3; 3,5) оказалось недостаточно для надёжного построения кривой изолюкс на реальной поверхности. Поэтому намечаем дополнительные значения x и x/h, которых в справочнике [3] нет. По этим данным строим графики зависимостей ξ и ρ от соотношения x/h (рис.1.3.1) и находим промежуточные их значения ещё для трёх величин отношения x/h=1,25; 3,6; 3,75.
