Министерство Образования Российской Федерации

Томский Государственный Архитектурно-Строительный Университет

Кафедра “Технология строительного производства”

Пояснительная записка к курсовому проекту по дисциплине

«Технология возведения зданий»

http://revolution.allbest.ru/rt/elems.cgi?e=311248

Тема: «Монтаж строительных конструкций многоэтажного промышленного здания»

Выполнил:

Студент ЗФ гр.152-008

___________Жуков А.В.

Проверил :

Гусаков А.М

2010 г.

Содержание:

1. Исходные данные.

2. Спецификация сборных элементов для многоэтажного здания.

3. Ведомость объёма работ.

4. Выбор башенного крана.

5. Калькуляция трудовых затрат и заработной платы.

6. Технико-экономические показатели крана КБ – 100. 3.

7. Контроль качества монтажа конструкций.

8. Указания по производству работ.

9. Мероприятия по технике безопасности и охране окружающей среды.

10. Список используемой литературы.

2. Исходные данные.

Трёхэтажное производственное здание:

Пролёт L1 = 6 м.

Пролёт L2 = 9 м.

Шаг колонн Ш = 6 м.

Длина здания L = 60 м.

Высота этажа h1 = 4,2 м.

Высота этажа h2 = 3,3 м.

Расстояние транспортирования конструкций = 11 км.

Число смен работы – 1.

Начало работы – сентябрь.

Район строительства – город Томск.

Расчетная часть курсового проекта представлена в виде пояснительной записки.

Графическая часть представлена на формате А-3.

1. Характеристика и компоновка здания.

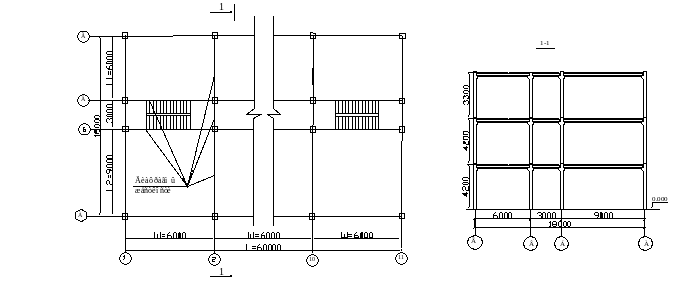

Рис.1. Конструктивная схема здания.

Трехэтажное многопролетное промышленное здание с высотой 1и 2 этажа 4,2м, а 3 - 3,3м. ширина продольных и поперечных пролетов 6,0м. Длина здания 60м, ширина – 18м.

2. Спецификация сборных элементов для многоэтажного здания.

На основании выполненных чертежей составим спецификацию ж/б изделий на объект (таблица 1).

Наименование элемента	Размеры, мм				Масса,т		Кол-во		Объём бетона, м.куб.
	L	B	H						Одного		Здания
Колонны для многоэтажных зданий серии 1.020-1/83.
2КНО 4 – колонна нижняя одноконсольная		10150	400	400		4,1		22		1,71		37,62
2КНД 4 – колонна нижняя двухконсольная		10150	400	400		4,15		22		1,73		38,06
1КВО – колонна верхняя одноконсольная		2550	400	400		1,05		22		0,44		9,68
1К2ВД – колонна верхняя двухконсольная		2550	400	400		1,08		22		0,45		9,9
Ригели для многоэтажных зданий серии 1.020-1/83.
РДП 6-26		2560	595	600		1,5		33		0,63		20,79
РДП 6-56		5560	595	600		3,78		33		1,58		52,14
РДП 6-86		8560	595	600		6,24		33		2,6		85,8
Плиты многопустотные для перекрытий и покрытий многоэтажных зданий серии 1.041.1-2.
Плита доборная ПД		5650	940	220		1,3		60		0,54		32,4
Плита связевая ПС		5650	1490	220		2		60		0,84		50,4
Плита основная ПО		5650	1490	220		2,6		270		1,1		297
Итого											633,79

3. Ведомость объёма работ.

Наименование процесса или операции	Единица измерения	Кол-во	Примечание
1. Установка колонн в стаканы фундаментов.	1 колонна	44	Если кран обслуживает одно звено монтажников конструкций, а не комплексную бригаду, Н.вр. и Расц. Для машиниста крана умножать на 2.
2. Заделка стыков конструкций.	1 стык	44	До 0,1 м.куб – объём бетона в стыке.
3. Установка ригелей до 2т.	1 элемент	11
4. Установка ригелей до 5т.	1 элемент	11
5. Установка ригелей до 6,5т.	1 элемент	11
6. Электросварка	10 м. шва	3,96
7. Заделка стыков конструкций.	1 стык	66	2 Элемента сопрягаются в узле.
8. Укладка плит перекрытий площадью до 10 м.кв.	1 элемент	130
9. Электросварка	10 м. шва	7,8
10. Установка ригелей до 2т.	1 элемент	11
11. Установка ригелей до 5т.	1 элемент	11
12. Установка ригелей до 6,5т.	1 элемент	11
13. Электросварка	10 м. шва	3,96
14. Заделка стыков конструкций.	1 стык	66	2 Элемента сопрягаются в узле.
15. Укладка плит перекрытий площадью до 10 м.кв.	1 элемент	130
16. Электросварка	10 м. шва	7,8
17. Установка колонн на нижестоящие колонны.	1 колонна	44	Если кран обслуживает одно звено монтажников конструкций, а не комплексную бригаду, Н.вр. и Расц. Для машиниста крана умножать на 2.
18. Электросварка	10 м. шва	6,6
19. Заделка стыков конструкций.	1 стык	44	2 Элемента сопрягаются в узле.
20. Установка ригелей до 2т.	1 элемент	11
21. Установка ригелей до 5т.	1 элемент	11
21. Установка ригелей до 6,5т.	1 элемент	11
22. Электросварка	10 м. шва	3,96
23. Заделка стыков конструкций.	1 стык	66	2 Элемента сопрягаются в узле.
24. Укладка плит покрытий площадью до 10 м.кв.	1 элемент	130
25. Электросварка	10 м. шва	7,8
26. Антикоррозионное покрытие сварных соединений.	10 стыков	117
27. Заливка плит перекрытий и покрытий.	10 м. шва	27,52	При заполнении швов между плитами перекрытий и покрытий вручную без устройства опалубки принимать на 100 м шва Н. вр. 4,3 чел.-ч. , монтажника конструкций 4 разр. , Расц. 3-40.

4. Выбор башенного крана

Наибольшая масса элемента – 6,24 т.

Наибольшая высота элемента – 0,22 м.

Габариты здания: L – 60 м, B – 18 м, H – 12 м.

Требуемая высота подъёма:

H_п = h1 + h2 + h3 + h4

Где h1 – высота монтируемого здания от основания крана, м.

h2 – высота монтируемого элемента, м.

h3 – расстояние от верхней отметки здания до низа груза (0,5 – 1 м).

h4 – высота грузозахватных устройств (2 – 4,5 м в общем случае).

Н_п = 12 + 0,22 + 1 + 4,5 = 17,72 м.

Требуемый вылет стрелы при возведении надземной части здания:

L_в = d + bн

Где d – расстояние от оси вращения крана до здания, м.

bн – ширина надземной части здания с учётом выступающих элементов, м.

Для крана с вращающейся платформой и нижним расположением балласта:

d = R_п + (0,7…1), м.
