Санкт–Петербургский Государственный Политехнический Университет

Инженерно - Строительный Факультет

Пояснительная записка к курсовой работе

по дисциплине: Металлические конструкции

Санкт – Петербург 2011 г.

1. Конструктивная схема здания

Проектируем одноэтажное каркасное здание длинною L = 60 м, пролетом l = 30 м. Стальной каркас создается колоннами, расставленными шагом B = 6 м, колонны жестко прикрепляются к фундаменту и на верху шарнирно соединяются с ригелем (стропильной ногой). Две колонны и ригель образуют поперечную раму. Пространственная жесткость каркаса обеспечивается путем постановки связи. Связи ставят в плоскости покрытия между фермами и между колоннами. Связи по покрытию располагаются:

• в плоскости верхних поясов стропильных ферм

• в плоскости нижних поясов стропильных ферм

• между фермами

Стропильные фермы соединенные стропильными связями образуют пространственные блоки, к которым прикрепляются все остальные фермы с помощью прогонов или плит.

В курсовом проекте принято покрытие по прогонам.

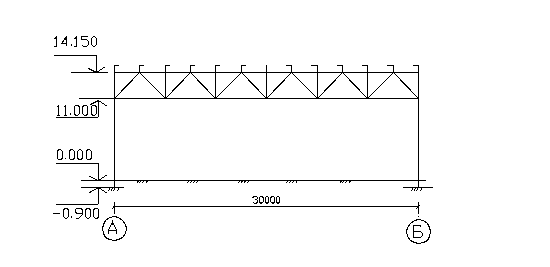

H_н.п. = 11 м Конструктивная схема рамы представлена на рис. 1.

Рис.1 Конструктивная схем здания

2. Расчетная схема рамы. Определение нагрузок на раму

H = H_н.п. + 0,9 = 11 + 0,9 = 11,9 м

Нагрузки на раму

Постоянная нагрузка. Постоянная нагрузка от веса элементов покрытия.

q_риг = γ_н *q_o^p * B = 0,95*1,394* 6 = 7,95 кН/м,

где q_o^p – постоянная нагрузка в кН/м² от веса покрытия. γ_{н –} коэффициент надежности по назначению

Конструкция покрытия представлена на рис.2.

Таблица № 1 Сбор нагрузок на ригель

Рис.2 Расчетная схема рамы каркаса

Рис. 2.1 Схема покрытия

1. Гидроизоляционный ковер.

2. Утеплитель из пенополистерола

3. Пароизоляция

4. Стальной профилированный настил

5. Прогон

6. Стропильная ферма

Рис.3 Постоянная нагрузка от веса стен.

Стены выполняются из стеновых панелей размером 6х1,2х0,2 м, нагрузку от них принимаем равной 2 кН/м².

Нагрузка на колонны от веса стен

g_ст = _н* 2 * В = 0,95 * 2 * 6 = 11,4 кН/м Нагрузка от веса колонн.

Рис.4 Нагрузка от веса колонн.

Снеговая нагрузка

Расчетное значение равномерно-распределенной линейной нагрузки на ригель рамы от снегового покрова Р определяется по формуле:

P = _н* P_o * C * B*_t = 0,95 * 1,26 * 1 * 6*1.43 = 10.27 кН/м,

где _н = 0,95– коэффициент надежности по нагрузке; С = 1 – коэффициент, зависящий от очертания кровли и учитывающий степень удерживаемости снега на крыше здания; P_o – расчетная снеговая нагрузка на 1м2 поверхности земли (для 3 снегового района строительства P_o=1.26 Кн/м2)

В – ширина грузовой площади, равная шагу колонны, В=6 м.

_t – коэффициент надежности по снеговой нагрузке равный 1.43;

Рис.5 Расчетная схема приложения снеговой загрузки

3. Ветровая нагрузка

Рассмотрим действие ветра на здание с левой стороны.

Эквивалентная ветровая нагрузка, действующая:

- с наветренной стороны:

q = _f*_н * q_o * C_x * K_п * B = 1,4 *0,95* 0,30 * 0,8 * 0,678 * 6 = 1,3 кН/м

• с заветренной стороны:

q’ = _f * _н * q_o * C’_x * K_п * B = 1,4 *0,95* 0,30 * 0,6 * 0,678 * 6 = 0.97 кН/м,

где _f = 1,4 – коэффициент надежности по ветровой нагрузке

_н = 0,95 – коэффициент надежности по назначению

q_o = 0,30 кН/м² – скоростной напор (для 2 ветрового района строительства)

С_х = 0,8 и С’_х = 0,6 – аэродинамический коэффициент

К_п = 0,678 – коэффициент, изменения скоростного напора ветра по высоте, зависящий не только от высоты ,но и от типа местности.

h_оп=h_ф + h_{кр.пок .}+ h_пар = 3,15 + 0,4 + 0,4 = 3,95 м

Ветровая нагрузка, действующая на здание выше оси ригеля рамы:

W = _f*_н * q_o * C_x * K_ho*h_o * B = 1,4*0,95*0,30*0,8*0,728*3.95*6 = 5.49 кН

W’ = _f*_н * q_o * C_x ‘* K_ho*h_o * B = 1,4*0,95*0,30*0,6*0,728*3.95*6 = 4.15 кН

К_ho = 0,728 –коэффициент, изменения скоростного напора ветра по высоте, зависящий не только от высоты ,но и от типа местности для высоты h_o

h_o=H + h_оп/2 = 11.9 + 3,95/2 = 13.875 м

3. Определение расчетных усилий в стержнях фермы

Фактические узловые нагрузки:

• постоянная

G = q * d = 7,95 * 3 = 23,85 кН

• снеговая нагрузка

P = p * d = 10.27 * 3 = 30.81 кН

Усилие в стержнях фермы определяем в табличной форме Таблица № 2 Усилие в стержнях фермы

а). Верхний пояс l_x = d = 3 м

l_y = 2 * d = 6 м

б). Нижний пояс l_x = a = 6 м
