Министерство образования и науки Украины

Одесская государственная академия строительства и архитектуры

Кафедра железобетонных и каменных конструкций

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по предмету:

«Железобетонные и каменные конструкции»

на тему: «Проектирование железобетонных конструкций многоэтажного здания»

Одесса 2010

Оглавление

1. Сбор нагрузок

2. Расчёт и конструирование монолитного ребристого перекрытия

   1. Расчёт монолитной железобетонной плиты перекрытия

   2. Расчёт и конструирования второстепенной балки

3. Расчёт и конструирование монолитной железобетонной колоны

4. Расчёт и конструирование фундамента

1. Сбор нагрузок

Таблица 1

Нагрузка от веса конструкции совмещённой кровли на 1 м²

Вид нагрузки	Характер. значение нагрузки на кН/м2	Коэф. Надёжности по нагрузке, ϒfm	Предельно расчётное значение нагрузки, кН/м2
1. Рулонная кровля , 3слоя рубероида на битумной мастике	0,15	1,2	0,18
2.Цементно-песчаный раствор δ=30 мм, γ=18кН/м3	0,54	1,3	0,702
3.Утеплитель из пенобетона δ=20 мм, γ=5кН/м3	1	1,2	1,2
4.Пароизоляция 1 слой рубероида	0,05	1,2	0,06
5. Ж/б плита δ=70 мм, γ=25кН/м3	1,75	1,1	1,925
Суммарная постоянная нагрузка	gn=3,49	-	g=4,07
6.Снеговая нагрузка	Pn=0,88	1,14	p=1
Итого	рn + gn=4.37	-	p+g=5,07

Таблица 2

Нагрузка от веса конструкции перекрытия на 1 м²

Вид нагрузки	Характер. значение нагрузки на кН/м2	Коэф. Надёжности по нагрузке, ϒfm	Предельно расчётное значение нагрузки, кН/м2
1.Керамическая плитка δ=10 мм, γ=19кН/м3	0,19	1,1	0,21
2.Цементо-песчаный раствор δ=20 мм, γ=18кН/м3	0,36	1,3	0,47
3.Звукоизоляция δ=30 мм, γ=18кН/м3	0,36	1,3	0,47
4.Ж/б плита δ=30 мм, γ=18кН/м3	1,75	1,1	1,925
Суммарная постоянная нагрузки	gn=2,66	-	g=3,08
5.Временная полезная нагрузка	рn=4	1,2	р=4,8
Итого	рn + gn=6,66	-	p+g=7,88

2. Расчёт и конструирование монолитного ребристого перекрытия

2.1 Расчёт монолитной железобетонной плиты перекрытия

Определение расчётных пролётов

Для расчётов плиты условно выделим полосу шириной b= 100 см и рассмотрим её как многопролётную не разрезную балку. Опорами которой, является второстепенные балки. Для определения расчётных длин задаёмся размером второстепенной балки.

Высота h=( )×L_{вт. балк} = )×6000 = 500…333 мм

принимаем h =450 мм.

Ширина b= )×h_{вт.балк.} = )×450 = 225… 150 мм

принимаем b= 180мм.

Плиты опёртые на стены на 120мм – это расстояние от края стены до конца заделки плиты.

Расчётные длины плиты:

Крайний расчёт пролёта плиты – это расстояние от грани второстепенной балки до 1/3 площади опирания .

Крайние L₁=1800мм, L_0.1= L₁+ = 1800 + = мм;

средний расчётный пролёт плиты – это расстояние в свету между гранями второстепенных балок.

среднее L₂= L_0.2 -2× = 2000-2× = 1820 мм.

На рис. 1 изображена расчётная разбивка плиты перекрытия.

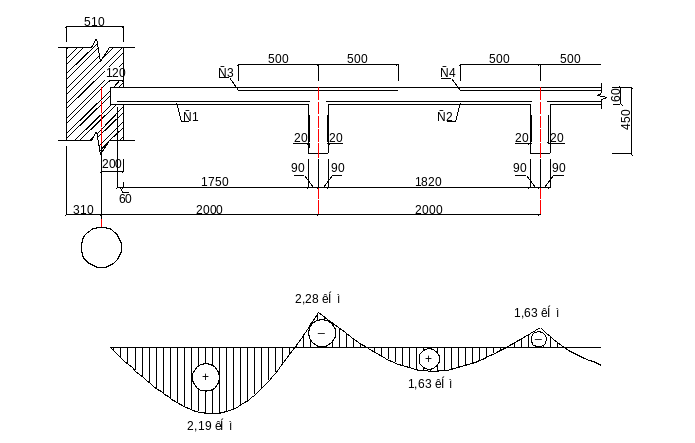

Рис. 1 Геометрические размеры и эпюра изгибающих моментов плиты

Вычисление расчётных усилий

Определяем изгибающий моменты в наиболее опасных сечениях плиты.

Момент в первом пролёте:

Момент в средних пролётах:

Момент на опоре С и В:

_{Mcsyp= -ML2= -1,63}

Определение минимальной толщины плиты

Необходимой толщиной плиты задаёмся с экономических размышлений % армирования плиты в пределах =0,5-0,8 % применяем =0,8% по maх пролётном момента. M_max =M_L,ex =2,19 кН/м при b=100 см.

Полезная высота сечения плиты при

ξ= μ*

где R_b=14.5 МПа - расчётное сопротивление бетона на сжатие ( для класса В-25);

R_s=365 МПа расчётное сопротивление арматуры при растяжении (для класса А 400С);

γ_b2 =0.9 – коэффициент условия работы бетона.

Используем таблицу коэффициентов для расчёта изгибающих элементов армированных одиночной арматурой, по величине ξ находим соответствующие ему коэффициент α_m=0,196

Определяем полезную расчётную высоту сечения плиты(min 6 см)

Полная высота плиты (округляем до 1 см)

h= h₀ +1.5=2,28+1,5=3,78 см применяем h= 6 см ;

Тогда рабочая толщина плиты h₀=6-1,5=4,5 см.

Выбор площади сечения арматуры в плите показан ниже в таблице 3.

Подбор арматуры плиты перекрытия

Сечение	М, кН*см		ξ	Необходимая арматура	Необходимая арматура
					Количество и тип сеток	As,, см2
Пр1	219		0,952			1,70
Оп В	228		0,955			1,70
Пр2	163		0,966			1,13
Оп С	163		0,966			1,13

1.2 Расчёт и конструирования второстепенной балки

Второстепенные балки монолитного ребристого перекрытия по своей статистической схеме представляет собой многопролётные неразрезные балки

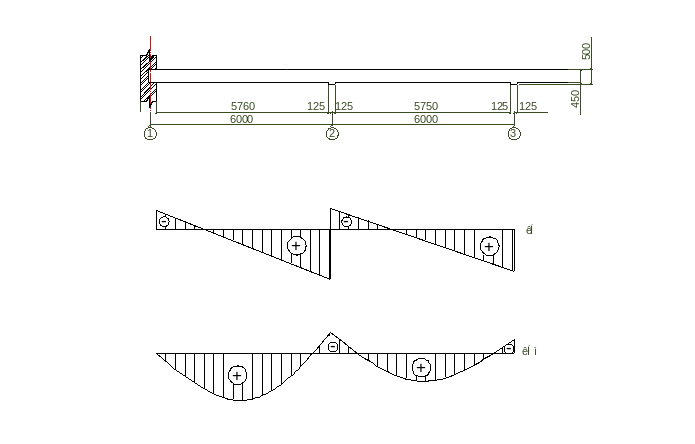

Рис.2 Геометрические размеры и опоры усилий второстепенной балки.

Расчёт таких балок, выполняется так же как и для плит, учётом перераспределения в следствии пластических деформаций. Для вычисления пролётов второстепенных балок задаёмся размерами главноё балки:

высотой:

_{hгл.б.=(1/10….1/16)lгл.б.=(1/10….1/16)*600=60…37.5 см.}

принимаем h_гл=50 см

считаем ширину b_гл.б=(1/2….1/3)h_гл.б=(1/2….1/3)*50=25…16 см.

принимаем =25 см.

Расчётные пролёты второстепенных балок

L_0.0=6000 - 125 - 200 + =5760 мм

L_0.1=6000-250 = 5750 мм

Расчёт нагрузки на 1 м погонный балки постоянная:

Постоянная нагрузка от плиты и пола:

q = 3.08 кН/м²

b = 2 м

q^пл =3,08×2= 6,16 кН/м

от собственного веса второстепенной балки :

q^вт.б.=( h_вт.б. –h_пл. )× b_вт.б× × γ_{fm =} (0,45 – 0,06) ×25×0,18×1,1= 1,9305 кН/м

где:

- удельный вес железобетона 25 кН/м³

b - ширина второстепенной балки

γ_fm – коэффициент надёжности по нагрузки 1,1

полезная нагрузка:

p^пол = р + b =4×2 =8 кН/м

полная расчётная нагрузка на 1 погонныё метр :

q = q^пол +p^пол = 8+8,0905 =16,095 кН/м

Вычисление расчётных усилий.

У статистических расчётов второстепенных балок с разными пролётами или такими, которые отличаются не более чем 20%, расчётные моменты определяют, используя метод гранитного равновесия.

Момент в первом пролёте:

M₁= кН*м

Момент на опоре В:

Момент в средних пролётах и на опоре С:

M₂= кН*м

_{Мс=- 33.25 кН ·м}

_{Определение поперечных сил Q}

_{на крайней опоре:}

_{QА=(q×а1)= 16.0905 × 5.76x0.4=37.07 кН}

_{на средней опоре:}

_{QB=-(q×а2)= 16.0905 × 5.75x0.6=-55.51 кН}

в остальных опорах:

_{QB=(q×а3)= 16.0905 × 5.75x0.5=46.26 кН}

Уточнение размеров второстепенных балок.

Необходимой толщиной плиты задаёмся с экономических размышлений % армирования плиты в пределах µ=0,8-1% принимаем µ=0,8% по max пролётном моменте. M_max=M₁= 64.97кН/м при b =100 см.

Полезная высота сечения плиты при

ξ =μ*(RS/RB*γb2)=0.01*(365/14.5*0.9)=0.279

где R_b=14.5 МПа - расчётное сопротивление бетона на сжатие ( для класса В-25);

R_s=365 МПа расчётное сопротивление арматуры при растяжении (для класса А 400С);

γ_b2 =0.9 – коэффициент условия работы бетона.

Используем таблицу коэффициентов для расчёта изгибающих элементов армированных одиночной арматурой, по величине ξ находим соответствующие ему коэффициент α_m=0,241

b- ширина второстепенной балки

Полная высота сечения

h= h₀ +а=29.25+3=32.35 см ;
