Комплекс транспортних споруд при об’єднанні, пересіченні або розгалуженні ліній різних видів зовнішнього та міського транспорту, що разом виконують пасажирські та вантажні операції утворює транспортний вузол міста.
Серед різних видів зовнішнього транспорту що забезпечує пасажирські та вантажні зв'язки міста з іншими районами, найбільш поширені залізничний і автомобільний.
Залізничний вузол міста включає сукупність спеціалізованих станцій, залізничних підходів і під'їзних колій до підприємств. При розміщенні в місті однієї станції загального типу (проміжної або дільничної) вузол включає станцію, підходи і під'їзні колії. При невеликому числі підходів (не більше 3 – 4) найбільш поширені вузли лінійного типу або з паралельними ходами.
Вузол лінійного типу являє собою послідовно розташований вздовж однієї лінії ряд спеціалізованих станцій (пасажирська, вантажна, технічна пасажирська, сортувальна та ін.). Залізничні підходи до міста частіше приєднуються до крайніх станцій вузла. Розміщення окремих станцій відносно легко пов'язується з функціональним зонуванням міста, і залізничні пристрої не створюють труднощів подальшому територіальному розвитку функціональних зон.
Вузли з паралельними ходами найчастіше утворюються в процесі трансформації лінійного вузла: для проїзду транзитних та вантажних поїздів прокладається паралельний шлях навколо міських утворень, які виникни по інший бік залізничних колій. В такому випадку міська територія перерізається лише коліями, що ведуть до пасажирської станції, яка "вросла" в місто. Паралельний хід може бути передбачений і для обслуговування промислових районів при проходженні залізничної лінії між ними і сельбищною територією. На паралельнім ході може розташовуватись промислова станція.
На генеральному плані міста території пристроїв залізничного транспорту відображаються у вигляді смуги відведення. Ширина смуги відведення залізниці на перегоні разом з укосами в залежності від категорії становить 22 – 62 м; в межах населених міст вона може бути прийнята 20 м за рахунок улаштування підпірних стінок, естакад та інших інженерних споруд в місцях значного перепаду висот між коліями та прилеглою територією. Мінімальні розміри смуг відведення для різних типів залізничних станцій наведені на рис. 1.
Між спорудами залізничного транспорту і житловою забудовою треба дотримуватись санітарно-захисної зони, ширина якої для доріг І – III категорій – 100 м, для станційних і під'їзних колій – 50 м. Розміщення пристроїв залізничного транспорту відносно сельбищної території визначається особливостями їх діяльності.
В міських умовах при проходженні залізничних ліній на насипу або в виїмці їх рекомендується обмежувати підпірними стінками або прокладати лінії на естакадах.

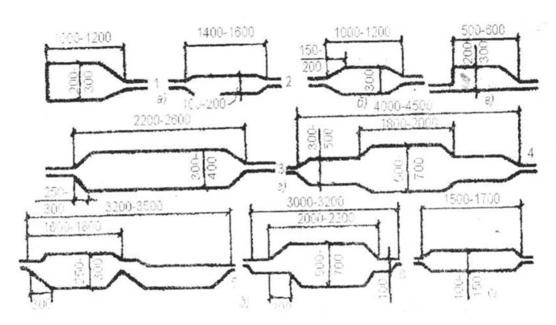

Рис. 1. Мінімальні розміри смуг відводу для залізничних станцій: ф - пасажирська: б - технічна пасажирська; в - вантажна; г – сортувальна; д – дільнична; є - проміжна: 1 – тупикова; 2 – прохідна; 3, 5 – з послідовним розташуванням парків; 4,3 - те саме, з паралельним.
Пасажирські станції розміщують в сельбищній території міста по можливості ближче до центральної частини міста (особливо в великих містах при сильно розвиненому приміському залізничному сполученні).
Водний транспорт – це найстаріший вид зовнішнього транспорту. Його історія налічує декілька тисячоліть. Майже до кінця XІX століття був єдиним міжміським вантажним транспортом. З появою залізних доріг дешевий, але тихохідний водний транспорт став швидко втрачати свої позиції. Все більша кількість вантажів та пасажирів перевозилася іншими, більш швидкісними видами міжміського транспорту. Серйозний недолік водного транспорту на більшості територій – сезонність його використання (крім південних районів). На даний час виконує основні вантажні перевезення в міжконтинентальному сполученні.
Водні шляхи поділяються на зовнішні (морські та океанські) та внутрішні. Внутрішні шляхи поділяються на природні – річки та озера в їхньому природному стані, та штучні, до яких належать шлюзовані річки, судноплавні канали і штучні водосховища.
Морські порти розміщуються або безпосередньо на узбережжі океанів і морів, або в морських гирлах річок. Основне призначення морського порту – забезпечити навантаження-розвантаження вантажів і посадку-висадку пасажирів, дати захист суднам від хвиль, а також забезпечити постачання і ремонт суден.
Річкові порти за місцеположенням розділяються на: порти на вільних річках, порти на шлюзових річках і каналах. Крім того, розрізняють порти на озерах і водосховищах.
Порти на вільних річках характеризуються значними коливаннями рівню води (порядку 10 – 15 м на значних річках). Порти на шлюзованих річках і каналах не потерпають від великих коливань рівню води та в меншій мірі залежать від природного режиму річки. Порти на великих озерах і водосховищах потребують захисту від вітрового хвилювання.
Порти на вільних річках влаштовують безпосередньо в руслі річки, вздовж її берега або в природних затонах і затоках, з’єднаних з основним руслом протоком або каналом. Іноді порти влаштовуються в штучно виритих басейнах-ковшах. Перший тип порту називається русловим, а другий – поза русловим.
Рейди в руслових портах розміщуються на ділянках річки, де є достатня акваторія необхідної глибини. В позаруслових портах рейди розташовуються також в руслі річки, в басейнах-ковшах влаштовуються лише причали.
Порти на озерах і водосховищах влаштовуються в природних бухтах, захищених від хвилювання, або ж на відкритому березі з захистом порту молами та хвильоломами.
Пасажирські порти повинні мати зручні, прямі транспортні зв’язки з іншими об’єктами зовнішнього транспорту, що розташовані в населеному пункті, а також з центром міста.
Вантажні порти повинні бути надійно з’єднані з системою вулиць і доріг міста, а також зі залізничними лініями загальної мережі. Перед в’їздами вантажного автотранспорту на території портів необхідно влаштовувати автостоянки для вантажних автомобілів.
Розрізняють 2 типи річкових вокзалів: стаціонарні та плавучі.
Для великих міст найсприятливіший тип – стаціонарний, що розташований на територіях, які не підтоплюються. Такий вокзал може бути використаний на протязі всього року. На зрегульованих річках і водосховищах при незначних коливаннях горизонту води причальний фронт влаштовується безпосередньо на набережній; на вільних річках при значних коливаннях рівня води можна комбінувати стаціонарну будівлю вокзалу і перон, який споруджують на відмітках, що не затоплюються; а також плавучий дебаркадер, що з’єднується з пероном трапами на шарнірних фермах, які піднімаються і опускаються залежно від рівня води в річці. На міських лініях річкового трамваю і на приміських лініях влаштовуються зупинки з павільйонами літнього типу.
Між портами і сельбищною територією населеного місця передбачається створення СЗЗ: для пасажирських портів – шириною 100м, для району перевантаження і зберігання курних вантажів – 300м; до резервуарів і зливно-наливних пристроїв в районах перевантаження і зберігання легкозаймистих і горючих рідин на складах І категорії – 200м, те саме, на складах ІІ і ІІІ категорій – 100м, до меж рибного порту – 100м.
В населених пунктах, що розташовані на берегах річок, озер і морів може розвиватися маломірний флот, що належить громадянам.
Неорганізоване зберігання маломірного флоту призводить до захаращення берегів, серйозних порушень оточуючого середовища. Для зберігання відстою суден маломірного флоту необхідно передбачати розміщення його у спеціальних базах. Територіально ці бази треба розміщувати в периферійних районах населеного пункту або за його межами в приміській зоні, в містах розташування дачних і садових ділянок. При цьому повністю виключається рух моторних суден в межах міст.
Берегові бази маломірного флоту необхідно віддаляти від прибережних лікувально-профілактичних установ, пляжів і зон масового відпочинку населення. Бази залежно від місткості поділяються на 3 групи: малі – до 500 од., середні – 1 – 2 тис. од., великі – понад 2 тис. од. Орієнтовний розмір території бази на 500 суден становить 1,5 – 2 га.
Гаражні і ремонтні пристрої в великих містах слід розміщувати поза житловою забудовою, окремо від автовокзалів. Таке розміщення дає можливість розмістити автовокзал в житлових районах найзручніше для населення, не погіршуючи санітарно-гігієнічні умови його життя.
Автовокзал і залізничний вокзал об’єднані в один комплекс. Зовнішній зв'язок також забезпечує водний транспорт – порт на сході міста.
В проектованому місті представлений вузол лінійного типу – технічна пасажирська станція. (Додаток В)
11. ІНЖЕНЕРНІ МЕРЕЖІ МІСТА
До системи забезпечення господарчо-побутових процесів життєдіяльності міста належать інженерні комунікації з об’єктами їх живлення та обслуговування. Інженерне забезпечення міста є сукупність систем водопостачання, каналізації, електро- і теплопостачання, яке повинно забезпечити безперебійне функціонування та подальший розвиток міста.
Діяльність галузей міського господарства заснована на певних технологіях, специфіка яких пов’язана з особливостями процесів задоволення потреб виробництва й населення, характером функцій, що виконуються.
Найбільш жорсткі вимоги до розміщення в системі взаємозв’язків елементів комплексу галузей міського господарства висуваються з боку галузей, згрупованих у блоці інженерно-технічних систем. Меншою мірою це стосується галузей блоку експлуатації, що спеціалізується на охоронних і захисних функціях.
Водопостачання - комплекс інженерних споруд, устаткування і санітарних заходів, що забезпечують господарсько-питне водоспоживання в житлових і громадських будівлях, на підприємствах, а також потреби комунально-побутових підприємств і гасіння пожеж.
Системи водопостачання класифікуються за низкою ознак.
За родом об’єктів, що обслуговуються – міське, селищне, промислове, сільськогосподарське водопостачання.
За призначенням - господарське, яке призначене для задоволення питних і господарсько-побутових потреб; виробниче – для постачання води промисловим підприємствам; протипожежне – що подає воду для гасіння пожеж; об’єднане – призначене для одночасного задоволення різних потреб, наприклад, господарсько-протипожежна система.
За способом подачі води – самопливні водоводи і водоводи з механічною подачею води.
Елементи системи водопостачання: водозабірні споруди, насосні станції І і ІІ підйому на водозаборі, очисні споруди на водозаборі, резервуар, магістральні водоводи для підйому води, водозбірні площі (резервуар чистої води, насосні станції ІІ і ІІІ підйому, хлораторні), магістральні водоводи для подачі води споживачам, розвідна (розподільча) мережа (міський колектор, внутрішньоквартальна мережа).
При поверхневому джерелі водопостачання вода із джерела відбирається водоприймальником і по самопливним водоводам надходить в береговий колодязь. Потім насосами першого підйому вона подається в споруди для очищення (освітлення, фільтрування та дезінфекції). Очищена вода надходить в резервуари чистої води і насосами другого підйому подається з них в мережу трубопроводів, причому частина води акумулюється в баку водонапірної башти. По магістральним трубопроводам (водоводам) вода надходить в райони міста і за розподільчою мережею – до споживачів.
На території міста розміщують водопровідні мережі різного призначення: господарсько-питні, протипожежні, поливочні, промислові. Як правило, господарсько-питні, протипожежні і поливочні мережі об’єднують в одну систему, хоча можливе також їхнє розділення, наприклад, застосування поливочної мережі мілкого закладання. Об’єднані або роздільні водопровідні системи обирають в результаті техніко-економічного аналізу залежно від потреби міста, наявності джерел води, якості води в них, кліматичних умов та інших чинників. Кількість ліній водоводів приймається з урахуванням категорій надійності подачі води системою водопостачання і черговості будівництва.
Зовнішня водопровідна мережа міста є основною частиною водопроводу, вартість якої становить 50 – 70% вартості всього водопроводу. Водопровідні мережі складаються з магістральних і розподільчих ліній. Магістральні лінії служать для транспортування транзитних мас води, а розподільчі – для подачі води з магістралей до житлових будинків та інших об’єктів.
За накресленням в плані водопровідні мережі бувають тупикові, кільцеві та комбіновані. Тупикова мережа коротша за кільцеву, але вона не гарантує безперебійної подачі води споживачам, оскільки при аварії на одній ділянці всі наступні ділянки з відгалуженнями не будуть постачатися водою. Кільцева і комбінована мережі більш надійні в експлуатації, бо в разі аварії на одній з ліній при її відключенні споживачі постачатимуться водою з іншої лінії. Тому, як правило, водопровідні мережі проектують кільцевими. Тупикові лінії водопроводів допускається використовувати в разі подачі води на господарсько-питні потреби при діаметрі труб не більше 100мм та при подачі води на протипожежні потреби при довжині ліній не більше 200м, коли прийняті особливі міри проти замерзання цих ліній.
