Текст из файла (страница 2)

Рисунок 1.9

Вес балок подвесных и монорельса одного погонного метра – 46 кг, шифр Т-Э10-80/85.

Вес грузоподъёмность крана – 2П – 5 тонн составляет 3.150 кг. ГОСТ Т 890-67.

Таблица 1.9

1.4.10 Стеновые панели и кирпичные вставки

Стеновые панели – керамзитно-бетонные трёхслойные толщиной 300 мм. По местоположению: рядовые перемычные парапетные серии 1.432.1-21 марки ПСТ 60.12.30 – рисунок 10.1, 10.2 и марки 63.18.30, 63.12.30 – рисунок 10.3-4 простеночные серии 15.12.30, 13.8.30 – рисунок 10.5,10.6,10.7,10.8.

Рисунок 1.10.1 Рисунок 1.10.2 Рисунок 1.10.3

У ворот и дверей предусматриваются вставки из обыкновенного глиняного кирпича толщиной 510 мм по многорядной системе перевязки.

1.4.11 Окна, двери, ворота

Для естественного освещения в здании предусмотрены окна с двойным остекленением, с открывающимися створками – шифр 108-81 марки ОСТ 18-30.3 – рисунок 11.1 и с не открывающимися створками – шифр 108-8 марки ОСТ 18-30.2 – рисунок 11.2.

Для естественных зданий окна с двойным остекленением.

Для въезда автотранспорта предусмотрены распашные ворота серии 1-435.5-31 ВРД 30-30. Для входа и сообщения между помещениями предусмотрены двери серии 1436.2.22 ДМП 21х10/0.75-5.

Рисунок 11.1 Рисунок 11.2

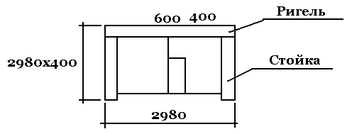

V_ст = 0,4 х 0,4 х 3,4

М_ст = V_ст х 2400 кг/м³

V_риг = 0,6 х 0,4 х 30

М_риг = V_риг х 2400

Таблица 1.11

1.4.12 Кровля

Кровля состоит из пароизоляции (рубероид, пергамин, мастика) толщиной до 5 мм, утеплителя (керамзит, пенополистирол, шлак) толщиной от 200 до 500 мм, выравнивающей стяжки из цементного раствора марки 100 толщиной от 15 до 25 мм, в зависимости от уклона кровли 2 или 3 слоя бикроста толщиной 12 – 20 мм.

1.4.13 Полы

По железобетонной плите покрытия устанавливают пароизоляцию из одного слоя холодной мастики толщиной 1 мм. Для крепления теплоизоляционного слоя наносится клеевой раствор толщиной 1 мм. Утеплитель выполняется из минераловатных плит толщиной 300 мм. Для выравнивания покрытия на стеклосетку толщиной 1 мм наносится выравнивающая стяжка из цементно-песячаного раствора марки 100.

По стяжке наносится слой полимера (1 часть битума, 2 части растворителя) толщиной 1 мм.

Далее устраивают кровлю из 2 слоёв бикроста толщиной 5 мм и защитным слоем из гравия толщиной 5 мм, выполненного в битумную мастику.

Бетон и бетонно-асфальтные полы относятся к полам массового применения. Они легки в устройстве, устойчивы к действию щелочей. Керамические плитки для полов применяются в сырых помещениях и помещениях, особо требуемых к химической обстановке.

Над входом для защиты от атмосферных осадков запроектирован козырёк серии 1238-161 марки КВ16 – рисунок 14.1.

Рисунок 14.1

Таблица 1.14

1.4.14 Прочие конструкции

Для вентиляции цеха в покрытии предусмотрены дефлектора с диаметром отверстия 700 мм серии ТМ 65-3-13-5 – рисунок 14.1

Рисунок 14.2

Вес комплекта трубы дефлекторов вместе с крепёжной арматурой составляет 44,7 кг. Для входа на крышу через каждые 200 метров по периметру здания и при высоте здания свыше 10,8 метров предусмотрены пожарные лестницы – рисунок 14.2.

Рисунок 14.3

Для лучшего въезда и выезда автотранспорта перед воротами устраивается бетонированный пандус с уклоном 10% - рисунок 14.3. Вокруг здания по щебёночному основанию устраивается отмостка с бетонированным покрытием шириной 750 мм – рисунок 14.4.

Рисунок 14.4 Рисунок 14.5

Спецификация сборных железобетонных конструкций

Спецификация бетонных элементов

Козырьки входов

Спецификация металлических элементов

Спецификация деревянных изделий

Список используемых источников

1. П. Г. Буга. Гражданские, промышленные и сельскохозяйственные здания: Учебное пособие – М.: высшая школа, 1987. – 350 с.

2. А. С. Коников, В. В. Путилин. Гражданские, промышленные и сельскохозяйственные здания: Учебное пособие – М.: Стройиздат, 1980. – 480 с.

3. В. А. Неелов. Гражданские здания: Учебное пособие – М.: Стройиздат, 1988. – 299 с.

4. И. А. Шерешевский. Конструирование промышленных зданий и сооружений: Учебное пособие – М.: Стройиздат, 1986. – 133 с.

5. Р. И. Трепененков. Альбом чертежей, конструкций и чертежей промышленных зданий.

6. Е. Г. Кутухтин. Конструкции промышленных и сельскохозяйственных производственных зданий и сооружений.

7. СНиП 2.01.01-82 Строительная климатология и геофизика: Справочное пособие – М.: Стройиздат, 1982. – 136 с.

8. СНиП 2.01.01-85 Нагрузки и воздействия. Справочное пособие – М.: Стройиздат, 1985. – 34 с.

9. СНиП 1189-80 Генеральные планы промышленных предприятий: Справочное пособие – М.: Стройиздат, 1980. – 32 с.

10. СНиП 11-92-76 Вспомогательные здания и помещения промышленных предприятий: Справочное пособие – М.: Стройиздат, 1976. – 30 с.

11. ГОСТ 21.101.-93 Основные требования к рабочей документации: Справочное пособие – Минск: ИПК издательство стандартов, 1993. – 14 с.

12. ГОСТ 2.105.95 Общие требования к текстовым документам: Справочное пособие – Минск: ИПК издательство стандартов, 1995. – 20 с.

13. ГОСТ 21.501-93 Правила выполнения архитектурно-строительных чертежей: Справочное пособие – М.: Информрекламиздат, 1993. – 30 с.
