t о.п.= - 9,10С;

t вн.пом = 200С;

Z о.п. = 227 суток.

2. Расчет градусосуток отопительного периода – ГСОП

ГСОП = (t в - t о.п.) * Z о.п. = (20- (-9,1)) * 227 = 6605, 70Ссут.

3. Определение требуемого сопротивления теплопередачи с использованием таблицы 1б «Изменение» №3 СНиПа «Строительная технология». Используя метод интерполяции, определяем «х», т.е. приведенное сопротивление теплопередачи при ГСОП = 6605,7 0Ссут.

Методом интерполяций находим х:

х/0,4 = 605,7/2000; х = (0,4 * 605,7)/2000 = 0,12 м2*0С/Вт

4. Расчет требуемого термического сопротивления:

R0т.р. = n * (t в - t н)/(∆ t н * άв), м2*0С/Вт

Где n – коэффициент, принимаем в соответствии с требованиями СНиПа n = 1;

t в – температура внутреннего воздуха

t н – расчетная зимняя температура наружной стены;

t н = (t х.с + t х.п.) / 2 = (-42 – 39)/2 = -40,50С;

∆ t н – нормативный температурный период между температурой внутреннего воздуха и температурой внутренней поверхности ограждающих конструкций, принимаем ∆ t н = 4.

Άв - коэффициент теплопередачи внутренней поверхности ограждающих конструкций, принимаемый 8,7.

R0т.р. = 1 * (20- (- 40,5))/(8,7*4) = 1,74 м2*0С/Вт

5. Расчет термического сопротивления ограждающей конструкции

Эскиз	Наименование слоев	Толщина слоя, м	Плотность, кг/м3	Расчет коэффициентов теплопроводности	R = б/λ
1	2	3	4	5	6
	1. Керамический кирпич 2. Минераловатные плиты 3. Сухая штукатурка	0,76 0,15 0,02	1600 350 1800	0,47 0,091 0,35	1,62 1,65 0,06
					3,33

R0 = 1/ άв + Rобщ + 1/άн, м2*0С/Вт

Άв - коэффициент теплопередачи внутренней поверхности ограждающих конструкций, принимаемый 8,7

Άн - коэффициент теплопередачи наружной поверхности ограждающих конструкций, принимаемый 23

R0 = 1/ 8,7 + 3,33 + 1/23 = 3.48 м2*0С/Вт

R0 ≥ R0т.р. 3,48 ›1,74

R0 ≥ R0энт.р 3,48 › 2,12

Вывод: Толщина стены удовлетворяет теплотехническим расчетам.

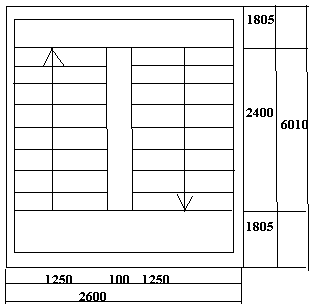

1.5.2 Расчет лестничной клетки

Исходные данные:

Высота этажа Н= 2,7 м;

Ширина марша В = 1,2 м;

Ступень имеет размер 150*300 мм

В + 2Н = 300 + 2*1500 = 600 мм – эта сумма равна среднему шагу человека.

Ширина двух маршевой лестницы рвна удвоенной ширине марша плюс промежуток между ними, равна 100 мм.

В = 2а + 100 = 2*1200 + 100 = 2500 мм.

Высота одного марша будет:

Н/2 = 2700/2 = 1350 мм.

Число подступенков в одном марше n = 1350/150= 9 шт.

Число подступей в одном марше будет на единицу меньше числа подступенков, так как верхняя приступь совпадает с лестничной площадкой:

N – 1 = 9-1 = 8;

Длина горизонтальной проекции марша:

d = в(n-1) = 300 * 8 = 2400 мм.

Принятая ширина промежуточной площадки С1 = 1805 мм и этажной С2 = 1805 мм.

Определяем длину лестничной клетки

D = d + С1 + С2 = 2400 + 1805 + 1805 = 6010 мм.

1.6 Инженерное оборудование

Общие указания:

Проектом отопления и вентиляция административного здания предусматривается:

- центральное водяное отопление;

- централизованное горячее водоснабжение;

- естественная вентиляция.

Система отопления присоединяется к распределительной гребенке от ЦТП, расположенного в здании ГП-1.

Параметры теплоносителя 95-700С.

Трубопроводы системы отопления и трубопроводы в узле управления изолируютсяконструкциями теплоизоляционными из полотна хоистопрошивного ХПС ТУ 6-48-0209777-1-88, получена изоляция 60 мм с покрытием стеклопластиком рулонным, а в узле управления – х/б тканью с окраской.

Неизолированные трубопроводы и нагревательные приборы окрашиваются масляной краской за 2 раза.

Перед изоляцией на трубопровод наносятся антикоррозионное покрытие масляно-битунное в два слоя по грунту ГФ – 021.

1.6.1 Отопление

Система отопления принята вертикальная тупиковая с нижней разводкой замыкающейся участками у приборов, а в коридорах, санузлах, кладовых проточногруппированная.

Прокладка трубопроводов открытая. На стояках перед присоединением их к плошадкам и обратным магистралям устанавливается запорная и спусковая арматура.

В качестве нагревательных приборов приняты радиаторы МС – 140-108 и конвекторы КВ в лестничной клетке. На подводках к радиаторам с замыкающими участками устанавливаются автоматические терморегуляторы. На ветках устанавливаются балансировочные пласты.

1.6.2 Вентиляция

Воздухообмен в кабинетах определен по кратностям (однократный). Удаление воздуха осуществляется через вентканалы в стенах, объединенные на чердаке в утепленные шахты.

В санузлах 50 м3/час на 1 унитаз.

Удаление воздуха осуществляется системой с механическим побуждением.

Приток неорганизованные через не плотности строительных конструкций и открывающими фрамуги.

Все работы по монтажу, испытаниям и сдаче в эксплуатацию производить в соответствии со СНиП 3.05.01-85.

Тепловые нагрузки:

- на отопление – 120040 ккал/час (0,120040 Гкал);

- на горячее водоснабжение – 12100 ккал/час (0,0121 Гкал);

1.6.3 Водоснабжение и канализация

Данный раздел разработан в соответствии со СНиП 2.04.01 – 85*, 2.04.02 – 84*, 2.04.03 -85.

Проектируемое здание оборудуется следующими системами водопровода и канализаций.

- хозяйственно-питьевым водопроводом;

- противопожарным водопроводом;

- горячим водоснабжением;

- хозяйственно-фекальной канализацией.

Расчетные расходы определны в соответствии со СНиП 2.04.01 -85* составляют:

- на хозяйственно-питьевые нужды – 0,69 м3/сут;

- 0,50 м3/час;

- на горячее водоснабжение - 0,54 м3/сут;

- 0,50 м3/час;

Расчетное водоотведение от проектируемого здания состовляет:

- хозяйственно-фекальные стоки - 1,22 м3/сут;

- 0,86 м3/час.

Внутренняя сеть холодного и гшорячего водоснабжения запроектировано из стальных оцинкованных труб по ГОСТ 3262-75*.

Трубы горячего и холодного водоснабжения, проектируемые под потолком подвала подлежат изоляции.

Для стояков горячего водоснабженияпредусматривается трубная теплоизоляция «THERMAFLEX».

Системы хозяйственно-фекальной канализации запроектированы из чугунных канализационных труб по ГОСТ 6949-98.

В соответствии со СНиП 2.04.01 -85* в здании не предусматривается противопожарный водопровод с расходом воды 1 струя – 2,5 л/сек.

Для повышения напора при пожаре предусмотрены пожарные насосы К 8/18 Q = 8 см3/час Н = 18 м с эл./ двигателем LА 80В2У3 N = 2,2 кВт (1 раб., 1 резервный).

Хозяйственно-бытовые стояки из подвала подключить к внутренней сети канализации через электрозадвижки диаметром d = 100 мм, установленную в приемке, исключение затопления подвала в случае засорения наружной сети канализаций. Задвижка управляется автоматически по сигналу датчика, установленного на трубопроводе в приемке.

Для учета расхода холодной воды на вводе водопровода предусматривается установка водомерного узла со счетчиком марки ВСХ-32. Счетчик подобран с учетом расхода холодной воды для ГП-1,2,3 и расхода для горячего водоснабжения на все сооружения ГП – 1 … 5.

Согласно СНиП 2.04.02 -84* за счетчиком расход на наружное пожаротушения состовляет 20 л/сек. и предусматривается из противопожарных гидрантов, установленных на кольцевой водопроводной сети.

Наружные сети водопровода запроектированы из стальных электросварных труб диаметром 108*4 в канале теплосети. Наружные сети канализации существующие диаметром 200 мм.

1.6.4 Электрооборудование и электроосвещение

Я решила запроектировать по всем нормам и требованиям электрооборудование и электроосвещение административного здания. По степени обеспечения надежности электроснабжения сооружение относится к потребителям категории II категории и записывается по двум линиям.

Источником энергии является существующее РУ 0,4 кВ, запитанное от существующей ТП с 2 трансформаторами 250 кВА.

В качестве вводно-распределительного щита принят щит ВРУ1-11, ПР 8 РУ, в качестве распределительных щитов приняты щиты ПР 8 РУ, укомплектованные автоматическими выключателями ВА 47-29.

Учет электроэнергии предусмотрен на вводе счетчиками непосредственного включения СА 4-И678, установленными во ВРУ.

В качестве пусковой аппаратуры для двигателя вентсистемы В1 и пожарных насосов принят магнитный пускатель ПМ12. Управление вентилятором выполнено с помощью поста управления ПКУ. Выполнить отключение вентилятора при возникновении пожара. Управление пожарными насосами.

Электроосвещение запроектировано светильниками с люминесцентными лампами и с лампами накаливания. Тип и количество светильников выбраны в соответствии с назначением помещений и по удельной расчетной мощности Вт/кв.м. Управление освещением помещений выполнено выключателями установленными у входа.

Групповые сети запроектированы кабелем марки ВВГ, проложенным скрыто в пустотах плит перекрытий, в штрабах стен и открыто по стальной полосе с креплением скобами. При прокладке кабеля на высоте не менее 2 метров, кабель защитить от механических повреждений.

Заземление электроустановок выполняется в соответствии с требованиями комплекса стандартов ГОСТ Р.50571. Дополнительные проводники, прокладываемые к розеткам с заземляющим контактом, светильникам подключить в распределительных щитах к нулевой РЕ шинке с количеством клеммных зажимов по числу присоединяемых линий. Нулевые рабочие проводники подключить к нулевой N шинке, изолированной от корпуса. На вводе в сооружение выполнить основную систему уравнивания потенциалов путем присоединения к главной шине заземления, размещаемой во ВРУ, стальных труб коммуникаций здания, металлических конструкций, системы водопровода и отопления. Заземляющим проводником (сталь 40*4 мм) главную шину заземления, размещаемую в водном щите соединить в двух точках с наружным контуром заземления, сопротивлением не более 10 Ом. Очаг заземления выполнить трехстержневыми электродами из круглой стали 16 мм, соединенными полосовой сталью 40*4 мм.

Все электромонтажные работы выполнить в соответствии с действующими ПУЭ и СНиП.

2 Организационно-технологическая часть

2.1 Технологическая карта

2.1.1 Назначение и область применения технологической карты

Технологическая карта разработана на устройство перекрытия. Здание в плане прямоугольное с размерами в осях 1-7 51,0 м, в осях А-Е 17,6 м, масса наиболее тяжелого элемента перекрытия 2,95 т. Работы ведутся краном марки СМК-10, в осенний период.

2.1.2 Подсчет объемов работ по технологической карте

Наименование работ	Формула подсчета	Ед. измер.	Кол-во
1	2	3	4
Цементно-песчаная стяжка	-	м2	847
1 слой рубероида. Марка РМД – 350 наклеин. на горячей битуме	-	м2	847
Утеплитель	-	м2	847
Цементно-песчаная стяжка	-	м2	847

2.1.3 Калькуляция трудовых затрат

Обозначение	Наименование работ	Объем работ		Состав звена по ЕНиР	Затраты труда				Стоимость работ
		Ед. изм.	Кол-во		На ед.изм.		На весь объем		На ед. изм.		На весь объем
					Исп/час	Маш/ час	Исп/ час	Маш/ час
1	2	3	4	5	6	7	8	9		10		11
Е7-4	1. Очистка мусора	100 м2	8,47	Кров. 3р – 14 2р - 1	0,41	-	3,47	-		27,5		232,93
Е7-15	Устройство цементно-песчанной стяжки	100 м2	8,47	Изол. 4р-14 3р-14	13,5	-	114,35	-		10,06		85,21
Е 7-1	Укладка первого слоя рубероида	100 м2	8,47	Кровел. 4р-1 3р-1 2р-1	1,8	-	15,25	-		1,33		11,77
Е 7-14	Утеплитель	100 м2	8,47	Кровел. 3р-14 2р - 14	11,5	-	97,41	-		7,71		65,3
	Цементная стяжка	100 м2	8,47	Изол. 4р-14 3р-14	13,5	-	114,35	-		10,06		85,21

2.2 Определение объема строительно-монтажных работ

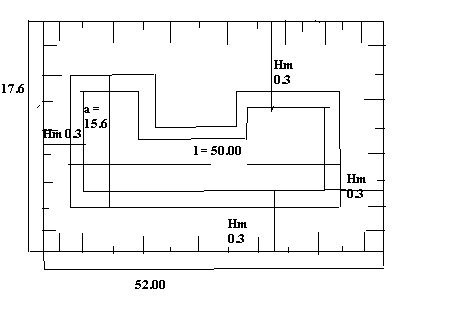

2.2.1 Подсчет объемов земельных работ

Наименование работ	Формула подсчета	Ед. изм.	Кол-во
1	2	3	4
1. Срезка растительного слоя	Vср = Fпл * h Fпл = (В*20)* (А+20) В – ширина площадки, м А- длина площадки, м H – толщина среза, м (0,30 м)	м3	812,16
2. Планировка поверхности грунта	Fпл = (В*20)* (А+20)	м2	2707,2
3. Разработка катлована экскаватором ЭО 3332А грунт – супесь, в том числе: - в отвал - в транспор.	Размеры котлована а = 17,6; в = 52,0 м, А = 17,6 + 2*1,5*3,0 = 26,6 В = 6520 + 2*1,5*13,0 = 61 Vотв = Vобр.зал. Vтран = Vкат – Vотв + Vср Vкат = Fт-Fвн/2 * Н	м3 м3 м3	4531,5 4930,6 4324,9
4. Подчистка грунта	Vвруч = 5-7% * Vк Vвруч = 5 * 4324,9	м3	2162,45
5. Устройство песчаной подготовки	Vпод = 0,15 * Fзр = 0,15 * 915,2		137,28
6. Обратная засыпка	V обр.зас. = а + в + h = 317,6 + 52,0 + 3,015	м3	2759,33
