Qтр = Qэл + Qстр + Qосн, т
Где Qэл –масса элемента
Qстр – масса оснастки
Qосн - масса строповки
Qтр = 2,95 + 0,044 + 0 = 2,994 т.
2. Требуемая высота подъемного крана
Нтр = Нзд + Нз + Нэл + Нстр + Нп, м
Нтр = 16,4 + 0,5 + 0,22 + 4,5 =
3. Требуемый вылет стрелы
L тр = а/*2 + в + с, м
Где а – ширина от кранного пути 6 м;
В – расстояние от кранного пути до стены – 3 м;
С – расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана
L тр = 6/2 + 3 +17,6 = 23,6 м
Для подачи рубероида
А) Qтр = 0,72 + 0,486 = 1,206 т;
Б) Нтр = 32,5 + 0,5 + 1 +4 = 38 м;
В) Lтр = 6/2 + 3 +17,5 = 24,75 м.
Схема определения монтажных характеристик башенного крана
Монтажные характеристики по выбору крана
| Монтируемый элемент | Масса, т | Технологическая характеристика | Марка крана | Технологическая характеристика | ||||
| Q, т | Н, м | L, м | Q, т | Н, м | L, м | |||
| 1 | 2 | 3 | 4 | 3 | 4 | 5 | 5 | 6 |
| 1 вариант | ||||||||
| Плиты покрытия | 2,95 | 2,994 | 34,5 | 22,55 | БК 401А | 5 | 46,1 | 25 |
| Подача рубероида в контейнере | 0,72 | 1,206 | 38 | 24,55 | БК 401А | 5 | 46,1 | 25 |
| 2 вариант | ||||||||
| Плиты покрытия | 2,95 | 2,994 | 34,5 | 22,55 | БК 402А | 5 | 59,5 | 25 |
| Подача рубероида в контейнере | 0,72 | 1,206 | 38 | 24,55 | БК 402А | 5 | 59,5 | 25 |

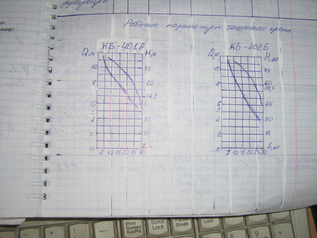

Рабочие параметры башенного крана
Вывод: Принимаем за окончательный вариант башенный кран марки КБ 401 А
2.3.3 Методы производства СМР
| Вид работы | Строительные работы | Машины. Механизмы. приспособления | Указания по выполнениию |
| 1 | 2 | 3 | 4 |
| 1. Нулевой цикл | |||
| 1. Земельные работы | Разработка котлована | Экскаватор ЭО – 4010 | Рабочий цикл состоит из капания, перемещения к месту выгрузки в транспорт и обратного хода в забой |
| Обратная засыпка | Бульдозер ДЗ-8 | Обратная засыпка по боковой схеме движения | |
| Уплотнение грунта | Электротрабовки ИЭ -4502 | Послойное уплотнение, толщиной 15-20 см | |
| 2. Фундаменты | Плиты ленточные фундамента | Кран КБ – 401А | Плиты ленточные устанавливаются на гшрунт. С помощью теодолита или отвеса определяют ровность в осях ленточного фундамента |
| 3. Монтажнвые работы | Монтаж стен подвала из блоков | Кран КБ 401А, сварочный аппарат СТМ - 350 | Укладывают на распорки |
| Монтаж плит покрытия и перекрытия | Укладывают на несущие стены, производят анкеровку плит между собой и стенами. Швы обязательно заделывают | ||
| 4. Каменные работы | Каменная кладка наружных и внутренних стен | Комплект инструментов, кран КБ 401А | Стены выполняют из керамического кирпича, толщиной 650 мм. Внутренние стены выполняют из полнотелого кирпича, толщиной 380 мм. |
| Каменная кладка перегородок | |||
| 5. Кровельные работы | Устройство конструкции покрытия и настила крыши | КБ – 401А набор инструментов кровельщика | Смотреть пункт 2.1.3 |
| 6. Отделочные работы | Штукатурные работы | Штукатурная передвижная станция, набор инструментов | Раствор наносится толщиной слоя при простой штукатурки – 12 мм, улучшенной – 15мм. |
| Малярные работы | Малярная станция СО-115, комплект инструментов | Поверхность перед покраской очищают от грязи, пыли, потеков, сначала окрашивают потолок, потом стены | |
| Обойные работы | Комплект инструментов обойщика | Производят по выровненным, очищенным и просушенным поверхностям. Обои наклеивают впритык, наклейку начинают от наружного угла комнаты. | |
| Стекольные работы | Комплект инструментов стекольщика | Стекольные работы включают нарезку стекла, приготовление замазки, вставку, укрепление и протирку стекла. | |
| 7. Устройство полов | Плиточные полы | Комплект инструментов плиточника | Плитку укладывают на цементно-песчаный раствор состава 1:2 |
| Линолеум | Комплект инструментов плотника | Полосы линолеума располагают по направлению света. Линолеум наклеивают на мастику, толщиной слоя 1 мм | |
| Монолитные полы | Комплект инструментов бетонщика | Производят полосами шириной 3 м по маячным доскам, причем через 1 с выдержкой их не менее суток. | |
2.4 Календарное планирование
2.4.1 Проектирование календарного плана нормативной продолжительности строительства
Строительство административных зданий планируется в три цикла, каждые из которых состоит из определенного комплекса работ.
1 цикл – подземный;
2 цикл – надземный;
3 цикл – отделочный.
Согласно СНиП 1.04.03.- 85 общая нормативная продолжительность строительства для административного строительства 4 –х этажного кирпичного дома находится от общей плановой продолжительности строительства:
Общая плановая трудоемкость 8,0 месяцев.
Подготовительный период – 1,0 месяц.
8,0 – 1,0 = 7,0 мес. – нормативная продолжительность строительства.
Технико-экономические показатели
| Наименование показателей | Ед. изм. | Значение показателей | |
| Нормативные | Плановые | ||
| 1 | 2 | 3 | 4 |
| 1. Продолжительность строительства | мес | 7,0 | 7,0 |
| 2. Общая трудоемкость | Чел.дней | 5084,85 | 5084,85 |
| 3. Трудоемкость на 1 М3 здания | Чел. Дней/м3 | 3,0 | 15,0 |
| 4. Производительность труда | % | 100 | 100 |
| 5. Коэффициент неравномерности движения рабочих | - | 1,5 | 1,5 |
| 6. Коэффициент сменности | - | 2 | 2 |
2.5 Строгенплан
2.5.1 Назначение строгенплана
Строительный генеральный план – это план строительной площадки, на котором показано расположение строящихся зданий и сооружений, строительных машин, а также объектов строительного хозяйства, предназначенных для обслуживания производства работ.
2.5.2 Размещение монтажного крана
Расчет опасных зон
1. Монтажная зона:
Высота здания 16,4 ›10 м.
Так как Нзд›10 м, то R мон = 5 м.
2. Опасная зона работы крана:
Rо.п. = 25 + 0,5 *1,5 + 0,3*16,4 = 30,67 м.
2.5.3 Организация складского хозяйства
| Наименование материалов | Ед. изм. | Общая потребность | Дни расхода | Число дней запаса | Коэф-т нерав. поставки | Коэ-т на проходы | Нормы хранения на складе | Площадь склада, м2 | Тип склада |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1. Плиты ленточного фундамента | шт | 7090 | 8,22 | 1 | 1,1 | 0,5 | 60 | 115 | открытый |
| 2. Бетон | М3 | 157 | 19,21 | 1 | 1,1 | 0,5 | 11,78 | 1 | Открытый |
| 3. Бетонные блоки | шт | 189 | 4,24 | 1 | 1,1 | 0,5 | 71 | 13,2 | Открытый |
| 4. Кирпич | Т.шт | 1986,32 | 89,54 | 1 | 1,1 | 0,5 | 22,19 | 21,24 | Отрытый |
| 5. Дверные блоки | шт | 116 | 11,95 | 1 | 1,1 | 0,6 | 10 | 1,95 | Закрытый |
| 6. Оконные блоки | Шт. | 120 | 16,14 | 1 | 1,1 | 0,6 | 13 | 2,96 | Закрытый |
| 7. Раствор | М3 | 1708,04 | 118,86 | 1 | 1,1 | 0,5 | 14,37 | 2,56 | Открытый |
| 8. Плиты, покрытия и перекрытия | шт | 441 | 153,52 | 1 | 1,1 | 0,5 | 7 | 9,45 | Открытый |
| 9. Рубероид | Рул. | 100 | 8,19 | 1 | 1,1 | 0,5 | 30 | 0,04 | Под навесом |
| 10. Минераловатные плиты | М3 | 297,5 | 8,59 | 1 | 1,1 | 0,5 | 34,6 | 14,7 | Под навесом |
| 11. Керамическая плитка | кор | 995 | 20,08 | 1 | 1,1 | 0,5 | 50 | 0,66 | Под навесом |
| 12. Водоэмульсионная краска | Кг/боч | 2335/78 | 12,36 | 1 | 1,1 | 0,6 | 189/6 | 1,2 | Закрытый |
| 13. Стекло | М3/ящ | 747,09/1 | 13,74 | 1 | 1,1 | 0,6 | 55/1 | 0,48 | Закрытый |
| 14. Краска | Кг/кор | 3045,02/169 | 19,37 | 1 | 1,1 | 0,6 | 157,2/9 | 0,48 | Закрытый |
| 15. Асфальтобетон | М3 | 10,39 | 2,7 | 1 | 1,1 | 0,5 | 3,8 | 2,56 | Открытый |
| 16. Обои | М2/рул | 7010/1402 | 6,3 | 1 | 1,1 | 0,6 | 1113/223 | 7 | Закрытый |
| 17. Перемычки | шт | 25 | 6,66 | 1 | 1,1 | 0,5 | 17 | 1,85 | открытый |
| 18. Линолеум | М2/рул | 5253/175 | 89,9 | 1 | 1,1 | 0,6 | 264/9 | 1,8 | Закрытый |
| 19. Известь | Кг/боч | 1103/6 | 7,03 | 1 | 1,1 | 0,5 | 156,9/1 | 1,13 | Под навесом |
| 20. Лестничные площадки | шт | 30 | 1,87 | 1 | 1,1 | 0,5 | 22 | 12,42 | Открытый |
| 21. Лестничные марши | шт | 28 | 3,14 | 1 | 1,1 | 0,5 | 12 | 18,36 | открытый |
| 22. Монолитная плита | М2/шт. | 1 | 22,8 | 1 | 1,1 | 0,5 | 72 | 0,72 | Открытая |
Площадь складов: Sотк = 243,03 м2, принимаем площадь открытого склада 115 м2.
