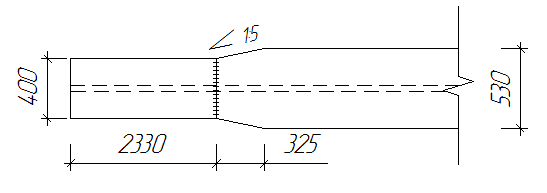

Уточним площадь сечения полки:

Af1= bf1 tf=40·2=80 см2.

Рис. 16

Геометрические характеристики сечения балки

Момент инерции

Момент сопротивления

Статический момент

18,6<22,44 кН/см2 -условие прочности выполняется.

Максимальное касательное напряжения в балке

RS с = 0,5824·1,1=15,3 кН/см2

10,06<15,3- проверка выполняется.

6.3. Проверка и обеспечение местной устойчивости элементов главной балки

Проверим устойчивость стенки и определим необходимость постановки ребер жесткости. Условная гибкость стенки определяется по формуле

.

4,3>3,2 => необходимо укрепление стенки ребрами жесткости.

В ыполняем постановку рёбер жёсткости в местах передачи нагрузки от вспомогательной балки на главную.

Рис. 17

Ширина ребер :

Принимаем bh = 90 мм.

Толщина ребра

Принимаем tS = 7 мм.

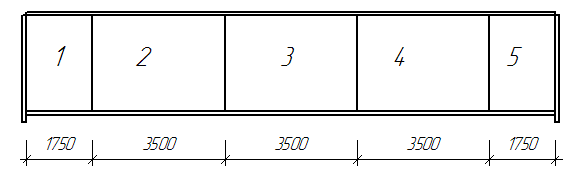

Балка разбита на пять отсеков.

Проверка устойчивости стенки в первом отсеке.

Проверка выполняется в сечении расположенном на расстоянии 0,96 от первого ребра жесткости, т.е. на расстоянии х1=1,75-1,26=0,49 м от опоры.

Площадь сечения балки в этом отсеке:

А=1·126+2·40·2=286 см2;

Нагрузка от веса балки:

М1=qx(l-x)/2=2,245·1,75(14-1,75)/2=24,06;

М1'=1130,4*1,75=1978,2 кН*м

МI=24,06+1978,2=2002,26 кНм;

М2=qx(l-x)/2=2,245·0,49(14-0,49)/2=7,43;

М2'=1130,4*0,49=553,896

МII=7,43+553,896=561,326 кНм;

Мср=(2002,26+561,326)/2=1281,79 кНм;

Нормальные и касательные напряжения

а) нормальные

;

б) касательные

Qср=1164,31кН;

Критические нормальные напряжения

;

тогда по табл.21 СНиП II-23-81*

=33,32;

Критические касательные напряжения

Проверка устойчивости стенки

.

проверка в первом отсеке выполняется.

Проверка устойчивости стенки балки во втором отсеке

Проверка выполняется в сечении расположенном на расстоянии 0,96 от второго ребра жесткости, т.е. на расстоянии х2=5,25-1,26=3,99 м от опоры.

Площадь сечения балки в этом отсеке:

А=1*126+2·53*2=33 см2;

Нагрузка от веса балки:

М 1=qx(l-x)/2=2,65*5,25(14-5,25)/2=60,87;

М1'=1130,4*5,25-565,2*3,5=3956,4

МI=60,87+3956,4=4017,27 кНм;

М2=qx(l-x)/2=2,65·3,99(14-3,99)/2=52,92;

М2'=4510,296-1266=3244,3

МII=52,92+3244,3=3297,2 кНм;

Мср=(4017,27+3297,2)/2=3657,2 кНм;

Нормальные и касательные напряжения

а ) нормальные

;

Рис.19

б) касательные

Qср=582,16кН;

Критические нормальные напряжения

;

тогда по табл.21 СНиП II-23-81*

=33,75;

Критические касательные напряжения

Проверка устойчивости стенки

.

проверка во втором отсеке выполняется.

Проверка устойчивости стенки балки в третьем отсеке

Проверка выполняется в сечении расположенном на расстоянии 0,96 от третьего ребра жесткости, т.е. на расстоянии х2=8,75-1,26=7,49 м от опоры.

П лощадь сечения балки в этом отсеке:

А=338 см2;

Нагрузка от веса балки:

q=2.65

М1=qx(l-x)/2=2.65*8.75(14-8.75)/2=60.87;

М1'=3956,4кН*м

МI=60,87+3956,4=4017,27 кНм;

М2=qx(l-x)/2=2,65·7,49(14-7,49)/2=64,6;

М2'=3956,4кН*м

МII=64,6+3956,4=4021 кНм;

Мср=(4017,27+4021)/2=4019 кНм;

Нормальные и касательные напряжения

а) нормальные

;

б) касательные

Qср=0;

Критические нормальные напряжения

;

тогда по табл.21 СНиП II-23-81*

=33,75;

Критические касательные напряжения

Проверка устойчивости стенки

.

проверка в третьем отсеке выполняется.

6.4. Расчет поясных сварных швов.

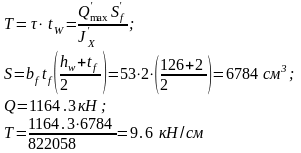

Полки составных сварных балок соединяют со стенкой на заводе автоматической сваркой. Сдвигающая сила на единицу длины

Для стали С245 по табл. 55* СНиП II-23-81* принимаем электроды Э-42.

Определим требуемую высоту катета Кf поясного шва "в лодочку".

1. Расчет по металлу шва.

Коэффициент глубины провара шва f =0,9 (СНиП II-23-81*, табл.34)

Коэффициент условия работы wf = 1 (СНиП II-23-81*, пп. 11.2)

Расчетное сопротивление металла R wf =180 МПа(СНиП II-23-81*, табл.56)

f wf R wf = 0,9 118= 16,2 кН/см2

2. Расчет по металлу границы сплавления.

Коэффициент глубины провара шва z =1,05 (СНиП II-23-81*, табл.34)

Коэффициент условия работы wz = 1 (СНиП II-23-81*, пп. 11.2)

Расчетное сопротивление металла R wz =0,45 R un = 0,45 370 = 166,5 МПа

z wz R wz = 1,05 116,65 = 17,48 кН/см2

Сравнивания полученные величины, находим

( w R w)min = 16,2 кН/см2

Высота катета поясного шва должна быть не менее

=>

kf ≥ 3 мм

По толщине наиболее толстого из свариваемых элементов (tf = 20мм) по табл. 38 СНиП II-23-81*, принимаем kf = 6 мм.

6.5.Конструирование и расчет опорной части балки

Принимаем сопряжение балки с колонной примыканием сбоку. Конец балки укрепляем опорными ребрами. Опорное ребро жесткости крепится сварными швами к стенке балки. Нижний торец опорного ребра балки остроган для непосредственной передачи давления на колонну.

Определим площадь сечения ребра на смятие торцевой поверхности:

;

Rр=327 МПа=32,7 кН/см2;

Принимаем ширину ребра bр=36 см => tр=34,57/36=0,96 см.

Принимаем tp=10мм.

Уточним площадь сечения ребра:

Ар=1·36=36 см2.

Выступающую часть ребра принимаем a=15 мм.

Проверка ребра на устойчивость.

Ширина участка стенки, включенной в работу опорной стойки:

Рис. 21

Aw=Aр+twbw=36+1·19=55 см2;

Радиус инерции сечения ребра ;

Гибкость ребра =>

=0,9745(СНиП II-23-81*,табл.72)

Проверка опорного ребра на устойчивость:

19,6<24 кН/см2.

Рассчитаем прикрепление опорного ребра к стенке балки сваркой электродами Э-42 (табл. 55* СНиП II-23-81*). По табл. 56* СНиП II-23-81* принимаем Rwf=180 МПа=18 кН/см2, Rwz=0,45Run=0,45·360=162МПа=16,2 кН/см2, βf=0,9,

βz=1,05.

βf Rwf=0,9·18=16,2 кН/см2;

βz Rwz=1,05·16,2=17,01 кН/см2;

Т.к. толщина более толстого элемента 20мм, то кmin=6мм (табл. 38 СНиП II-23-81*).

Проверяем длину рабочей части шва:

53,55<126 см.

Ребро привариваем к стенке по всей высоте сплошными швами.

6.6. Конструирование и расчет сопряжения вспомогательной балки с главной

Сопряжение вспомогательной балки с главной производится через рёбра жёсткости.

Опорная реакция вспомогательной балки равна:

Принимаем болты нормальной точности, класс по прочности – 6,6, диаметром 20 мм. Расчетное сопротивление срезу болтов для принятого класса прочности Rbs = 230 Мпа.

Расчетные усилия, которые может выдержать один болт работающий на срез:

Nb = RbsbAns,

где Rbs = 230 МПа,

b = 1 – коэффициент условия работы,

ns = 1 – число срезов болта.

А = d2/4 = 3,142,02/4 = 3,14см2 – расчетная площадь сечения болта

Nb = 23 1 3,14 = 72.22 кН.

Требуемое количество болтов в соединении

Принимаем 5 болтов

Размещаем болты в соответствии с табл. 39 СНиП II-23-81*.

6.7.Конструирование монтажного стыка главной балки

Для избежания сварки при монтаже, монтажные стыки сварных балок иногда выполняют на высокопрочных болтах. В таких стыках каждый пояс балки желательно перекрывать тремя накладками с двух сторон, а стенку - двумя вертикальными накладками, площадь сечения которых должна быть не меньше площади сечения перекрываемого ими элемента.

Болты в стыке ставят на минимальных расстояниях друг от друга: (2,5-3)d болта (при d=24мм удобно иметь шаг 80мм), чтобы уменьшить размеры и массу стыковых накладок.

Расчет каждого элемента балки ведут раздельно, а изгибающий момент распределяют между поясами и стенкой пропорционально их жесткости.

Стык делаем в середине пролета балки, где

Стык осуществляется высокопрочными болтами из стали 40х «селект», имеющей ; обработка поверхности газопламенная.

- площадь сечения болта по не нарезной части;

- площадь сечения болта нетто (по нарезке).

Несущая способность болта, имеющего две плоскости трения рассчитывается по формуле:

;

где ;

;

;

;

;

(принимая способ регулирования болта по углу закручивания – две плоскости трения);

.

Стык поясов:

Каждый пояс балки перекрываем тремя накладками сечениями и , общей площадью сечения:

;

Определим усилие в поясе:

;

;

.

Количество болтов для прикрепления накладок рассчитывается по формуле:

.

Стык стенки:

Стенку перекрывают двумя вертикальными накладками сечением .

Момент, действующий на стенку:

.

Принимаем расстояние между крайними по высоте рядами болтов:

.

Отсюда, коэффициент стыка:

;

количество рядов болтов к=12. Принимаем 12 рядов с шагом 100мм.

Проверяем стык стенки:

Проверяем ослабление нижнего растянутого пояса отверстиями под болты (на 2мм >диаметра болта).

Пояс ослаблен двумя отверстиями по краю стыка:

Ослабление пояса можно не учитывать.

Проверяем ослабление накладок в середине стыка четырьмя отверстиями:

7.Конструирование и расчет колонны

7.1.Общие сведения

Расчет колонны начинается с определения нагрузки. Продольная сила определяется по формуле

N=gLB,

где g – полная расчетная нагрузка на 1м2 перекрытия;

L и B – шаги по сетке колонн.

Выбирается расчетная схема колонны, которая устанавливается исходя из предполагаемой конструкции базы и оголовка.

В соответствии с принятой расчётной схемой определяется расчётная длина колонны

Центрально-сжатые колонны и стойки рассчитываются на прочность и устойчивость.

Прочность проверяют по формуле

а устойчивость по формуле

.

7.2.Конструирование и расчет стержня сквозной колонны

Подбор сечения сквозной колонны начинается с расчета на устойчивость относительно материальной оси Х. Задаем гибкость равной 50.

Определяем требуемые площадь сечения ветви и радиус инерции сечения относительно оси Х.

,

По найденным значениям подбираем соответствующий им профиль швеллера по сортаменту.

Проверяется устойчивость колонны относительно свободной оси Y по приведенной гибкости, учитывающий деформативность решетки.

где - гибкость стержня колонны относительно свободной оси (для сплошной колонны),

- гибкость ветви на участке между планками.

Для совместной работы швеллеры необходимо соединить поперечными планками. Расстояние между планками определяется по формуле:

,

где - гибкость ветви,

- радиус инерции относительно свободной оси 1,

lв – расстояние между планками в свету.

Элементы соединительной решетки (планки) и их прикрепление к ветвям рассчитывают на усилие, возникающие в них от условной поперечной силы:

Условная поперечная сила распределяется поровну между элементами решетки, лежащими в двух плоскостях.

Соединительные планки рассчитывают на силу, срезывающую планку:

и на момент, изгибающий планку в ее плоскости:

Сварные угловые швы, прикрепляющие планки к ветвям колонны, рассчитывают на совместное действие усилий в планке:

,

где - напряжение в шве от изгибающего момента,

- напряжение в шве от поперечной силы.

- катет шва,

- расчетная длина шва.

Выбираю сталь С235 Ry=230МПа.

Сбор нагрузок: Таблица 12

qн=

N=qLB=32.85352*14*5=2299.75

N=2299.75+5КН(вес колонны)=2304.75КН

Принимаю гибкость ;

Выбираю швеллер №40

Проверяем общую устойчивость:

Принимаем подобранное сечение.

Так как , из конструктивных соображений принимаю (расстояние между швеллерами).

Проверка устойчивости относительно свободной оси Y

Принимаю

-колонна устойчива в 2х плоскостях.

36>27

Проверяем общую устойчивость:

Условие выполняется. Принимаем подобранное сечение.

7.3.Расчет и расстановка поперечных планок

Условная поперечная сила равна

Сила, срезывающая планку:

Момент, изгибающий планку в ее плоскости:

Сварные угловые швы рассчитывают на совместное действие усилий в планке.

Сварка полуавтоматическая в среде углекислого газа.(СВ-08Г2С, Э 42)

Принимаю катет шва

11.92<

Условия выполняются

7.4.Конструирование и расчет базы колонны.

Конструкция базы должна обеспечивать: равномерную передачу нагрузки от колонны на фундамент; принятое в расчетной схеме соединение колонн с фундаментами; простоту монтажа.

Была принята база – с траверсами.

Диаметры анкерных болтов при жестком сопряжении принимают равным 24-36мм.

После того, как выбран тип базы, определяют размеры опорной плиты в плане. Для простоты расчета принимаем, расчетное усилие в колонне N распределяется равномерно базой колонны по всей площади контакта с фундаментом.

Определяем вес колонны:

Требуемая площадь плиты

Ширина базы с траверсами:

;

Втр=380мм

tтр=10мм

c=40мм

Впл=480мм

Принимаем 500мм

Длина плиты:

Принимаем длину 650мм

Принимаем размеры плиты 500×650 мм.

В зависимости от конструкции базы опорная плита может иметь участки с опиранием на четыре или три канта, на два канта и консольные.

Изгибающие моменты для участков с опиранием на четыре канта определяем по формуле

q=N/Aпл – давление на 1см2 плиты;

а – короткая сторона участка плиты;

ά – коэффициент, зависящий от отношения более длинной стороны к более короткой.

Для участка, опирающегося на три канта

Изгибающий момент на консольном участке плиты определяется по формуле

По наибольшему из найденных для различных участков плиты изгибающих моментов определяют требуемую толщину плиты по формуле

Принимаем толщину 34 мм

Усилие стержня колонны передается на траверсу через сварные швы, длина которых и определяет высоту траверсы.

Траверсы приваривают к полкам колонны наружными швами

Принимаем 30 см

Швы между опорной плитой сварной колонны и траверсой рассчитывается на полное усилие, действующее в колонне.

Принимаю катет шва

Крепление базы к фундаменту.

При жестком сопряжении колонны с фундаментом необходимы анкерные болты для фиксации проектного положения колонны и закрепления ее в процессе монтажа. Принимаем четыре анкерных болта диаметром d = 24 мм.

7.5. Расчет оголовка колонны.

Определим размеры столика, привариваемого к колонне для крепления главной балки сбоку.

Определим требуемую высоту катета Кf.

Катет шва принимаем k=8 мм (СНиП II-23-81*, табл.38)

1. Расчет по металлу шва.

Коэффициент глубины провара шва f =0,9 (СНиП II-23-81*, табл.34)

Коэффициент условия работы wf = 1 (СНиП II-23-81*, пп. 11.2)

Расчетное сопротивление металла R wf =220 МПа

f wf R wf = 0,9 118=16,2см2.

2. Расчет по металлу границы сплавления.

Коэффициент глубины провара шва z =1,05 (СНиП II-23-81*, табл.34)

Коэффициент условия работы wz = 1 (СНиП II-23-81*, пп. 11.2)

Расчетное сопротивление металла R wz =0,45 R un = 0,45 360 = 162 МПа

z wz R wz = 1,05 116,2 = 17,01кН/см2

Сравнивания полученные величины, находим

( w R w)min = 16,2см2

Примем ширину столика 360 м из конструктивных соображений. Найдем длину шва:

Принимаем высоту столика 370 мм.

Список используемой литературы:

1. СНиП -23-81*. Стальные конструкции/ Госстрой СССР.- М.: ЦИТП Госстроя СССР, 1990.-96с.

2. Примеры расчета металлических конструкций: Учеб. Пособие для техникумов.-2-еизд., перераб. и доп.- М.: Стройиздат, 1991.-431с.: ил.

3. Металлические конструкции. Общий курс.: Учебник для вузов/ Е.И.Беленя, В.А. Балдин и др. ; Под общей ред. Е. И. Беленя. – 6-е изд., перераб. и доп. – М.: Стройиздат , 1986. – 560с., ил.

4. Учебное пособие. Конструирование и расчёт балочной площадки промышленного здания. – Шагивалеев К. Ф., Айгумов М.М. – Саратов: СГТУ, 2004. – 51с.

Характеристики

Список файлов курсовой работы
