Для повышения жесткости металлических листов они подвергаются профилированию, т.е. приданию волнообразной формы. Профилированные или, как их еще называют, гофрированные или волнистые листы или в просторечии профнастил, производят из оцинкованной стали как с полимерным покрытием, так и без него. Волны на листах могут быть высокими и низкими и иметь трапециевидную, синусообразную или закругленную формы. На сегодняшний день в

Украине смонтировано десятки тысяч квадратных метров кровель с применением профилированных листов.

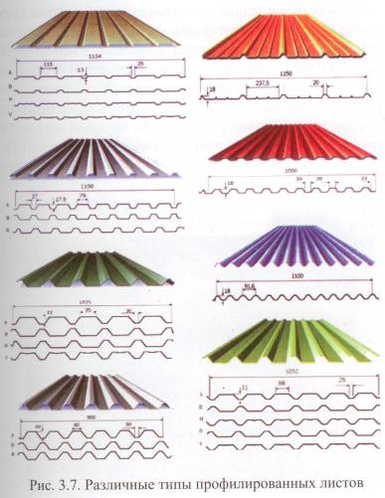

Профилированные листы различаются (см. рис. 3.7.):

• по форме и высоте гофры;

• по ширине готового профиля;

• по условиям применения.

Листы высотой до 20 мм, как правило, применяют в качестве декоративных элементов, без расчета на прочность -подшивные потолки, внутренние и внешние стены, заборы. Листы высотой более 20 мм, которые и используются, как правило, в качестве кровельного материала являются конструктивными элементами. Их применение должно подтверждаться расчетами на прочность и прогиб. Заводы-изготовители обычно указывают расчетные характеристики в каталогах. Несмотря на то, что это не относится к теме настоящего пособия, отметим универсальность такого материала. Он может использоваться для изготовления «сэндвич-панелей» в качестве фасадных вентилируемых систем. Также перспективным представляется использование высоких (от 120 мм) профилей в качестве элементов «несъемной опалубки» в многоэтажном строительстве.

В качестве кровельного материала профилированные . листы наиболее часто используются на объектах большой площади в промышленном и гражданском строительстве. В настоящее время, в связи с применением стали с полимерными покрытиями, которые придают листам большую декоративность, последние все чаще стали применяться в индивидуальном и малоэтажном строительстве (коттеджи, небольшие магазины, автозаправочные станции, киоски), т.е. практически там, где и металлочерепица. В отличие от фальцевой кровли, где крепление листов к обрешетке происходит с помощью кляммеров в фальцах, профилированные листы укладывают внахлест друг на друга, и крепят к брускам обрешетки при помощи саморезов в нижнюю гофру. Для этого обязательно использование саморезов с герметизирующими прокладками.

Разновидностью профилированных листов являются различные поперечногнутые и арочные порофили Они значительно расширяют возможности архитекторов, позволяют создавать криволинейные изделия для оформления углов стен, карнизов и коньков крыш. Для получения поперечногнутого профиля лист сгибается особым способом под углом до 90° к направлению профиля, при этом гибка может быть одинарная и двойная. В результате конструкции, ранее требовавшие дополнительных деталей с уплотнением или фальцевых соединений, с помощью поперечной гибки могут быть решены практичным, элегантным и эстетичным образом.

Арочные профили представляют собой профилированные листы, согнутые в гладкую плавную дугу. Закругление может быть выпуклым и вогнутым. Каждый радиус имеет свою собственную несущую способность в зависимости от типа профиля и расстояния между опорами. Арочный профиль может быть использован в таких конструкциях как, например, свободнонесущие крыши, галереи, навесы или гнутые поверхности крыш. С помощью арочных профилей можно получит легкие конструкции с достаточно высокой несущей способностью, например, ангары с пролетом 18 м и более.

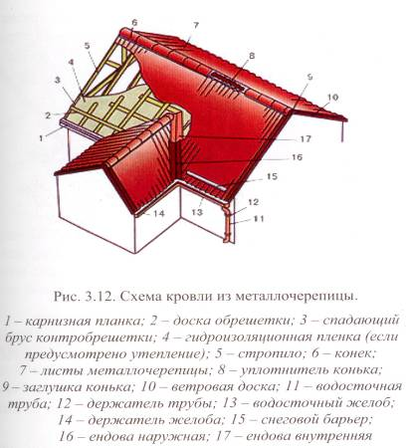

Технология устройства кровли из металлочерепицы

Среди кровельных материалов, получивших широкое распространение в последнее время, одно из первых мест по популярности занимает цельнолистовая металлочерепица. Она является разновидностью профилированного стального оцинкованного листа с полимерным покрытием, который подвергается поперечному штампованию, для получения рисунка, имитирующего натуральную черепицу. Схема кровли из металлочерепицы представлена на рис. 3.12.

Металлочерепица — это недорогой, практичный кровельный материал, который представляет собой кровельные листы из оцинкованной стали с цветным полимерным покрытием. Стальная основа дает прочность, цинк образует защиту поверхностей среза и повреждений, защитное полимерное покрытие металлочерепицы позволяет выдерживать материалу климатические нагрузки от -50° до +120°С.

Сегодня это наиболее востребованный современный материал для скатных кровель. Доказательство тому – емкость отечественного рынка металлочерепицы, которая в 2006 г., по данным компании «Фастех», составила 7,2 млн м². Это почти в два раза превосходит показатели второго по популярности материала – еврошифера. Львиная доля потребляемой в Украине черепицы из металла имеет отечественное происхождение. Среди украинских производителей этого кровельного материала: компании ТПК , «Руукки Украина» , ПГ «Арсенал» , «Ависта» , «Фастех» (Киев), «МастерПрофи» , «Альбатрос» (Днепропетровск), «Западспецпрофиль» (Луцк), «ПСМ-профиль» (Полтава) и др.

Хорошее оборудование по прокату металлочерепицы позволяет выпускать листы точных размеров и с целостностным полимерным покрытием. Гарантия, предоставляемая на качественную продукцию, составляет не менее 8-10 лет. Хотя при правильном монтаже долговечность металлочерепичной кровли значительно больше и достигает 50 лет.

Кровельный материал должен быть не только надежен и долговечен, но и эстетичен. Внешний вид металлочерепицы формируются за счет геометрии профиля (длины, ширины и высоты волны), а также цвета полимерного покрытия.

Существует несколько видов защитных полимерных покрытий металлочерепицы . Основные из них: полиэстер (низкая цена, но сравнительно низкая механическая устойчивость и стойкость цвета), матовый полиэстер (дороже обычного полиэстера, но имеет лучшую стойкость цвета, более устойчив к механическим повреждениям, не блестит на солнце), пурал (на 20-30% дороже полиэстера, отличные антикоррозионные качества, механическая и цветовая стойкость), P50 (качества аналогичны покрытию пурал) и пластизол (самое толстое и прочное полимерное покрытие). Не так давно появилось новое покрытие, которое делает металлочерепицу внешне еще более похожей на черепицу керамическую.

Металлочерепица может иметь покрытие и из натурального камня – он также создает эффект натуральной черепичной кровли. Основа такого кровельного материала – стальной лист, покрытый с двух сторон алюмоцинковым сплавом. В отличие от обычного оцинкованного листа, стальной лист, покрытый алюмоцинком, остается защищенным от коррозии в местах контакта с внешней средой, а также на срезах. На лицевую сторону стального листа нанесен гранулат натурального камня, защищенный слоем акрилата.

Кровли из цветных металлов

В качестве кровельных материалов применяются следующие цветные металлы: медь, алюминий и титано-цинковый сплав. Наибольшее распространение среди кровель из цветных металлов на сегодняшний день получила медь. Титано-цинковый сплав также приобретает все большую популярность.

Медные кровли

Медь начали использовать свыше 6000 лет назад. Это один из первых металлов, которые человек стал применять для технических целей. Она была открыта раньше всех прочих металлов. В течение нескольких тысяч лет медь оставалась единственным пригодным для обработки металлом, потому что золото было не только слишком редким, но и слишком мягким для практических целей. Она издавна считается третьим по ценности металлом после золота и серебра.

Совсем немногие из нас видели чистую медь - блестящее серебристое вещество с розоватым оттенком, которое приобретает красноватый цвет по мере соприкосновения с воздухом. Медь, которую мы обычно видим, имеет красноватый цвет (это цвет окиси меди, образующейся в результате взаимодействия металла с воздухом). В течение первых лет службы медь из красноватой становится коричневой, а, за прошествием еще какого – то времени, она приобретает матово-черной оттенок. Затем, окислы меняют свой цвет на малахитово-зеленый, но для этого необходимо как минимум 20 лет.

Патина (окись меди) является естественным защитным покрытием металла, она надежно предохраняет его от коррозии и порчи. Специалисты утверждают, что под слоем патины медь становится практически неуязвимой: это отражается на продолжительности службы медной кровли, исчисляющейся не десятилетиями, а сотнями лет.

Сегодня процесс естественного старения научились , используя технологию искусственного патинирования. После того, как было открыто железо, медь стали использовать в небольших количествах, однако это не помешало ей сохранить свое важное техническое значение до наших дней. И сегодня по темпам роста применения в самых разнообразных отраслях мировой индустрии медь опережает любой другой металл.

Достаточно высокая стоимость медной кровли (примерно 35 евро за стандартный лист) с лихвой компенсируется ее отличными физическими характеристиками: устойчивостью к разбавленным кислотам, едким щелочам, морской, пресной питьевой и промышленной воде, сухим газам и т.д.. Этот металл отлично поддается сварке, что делает ремонт покрытия простым и надежным.

Важно учесть, что ремонт механических повреждений медной кровли не требует замены целого листа или полосы, достаточно лишь вырезать медную заплату и заварить (или запаять) швы.

Природная пластичность меди дает еще одно немаловажное преимущество - медной лентой или листом можно легко покрывать кровли любой, даже самой сложной и затейливой конфигурации, все изгибы преодолеваются очень просто и быстро.

Алюминиевые кровли

Алюминий применяется, как для изготовления металлочерепицы, так и для устройства фальцевых кровель. Алюминиевая металлочерепица изготавливается из рулонного металла, на который уже нанесены необходимые покрытия. Ее отличает малый вес (около 2 кг/м²), что позволяет применять ее почти на всех обрешетках крыш. Алюминиевая металлочерепица обладает высокой долговечностью, цветостойкостью, практически не подвержена атмосферным воздействиям. Но в силу того, что алюминий дорогой материал, широкого распространения на отечественном рынке он не получил.

Кровли из титано-цинкового сплава

Кровельный материал из титано-цинкового сплава (D-цинк), малоизвестный пока в Украине, давно распространен в Европе. В старой части Парижа еще сих пор на крышах лежит

более 200000 тонн цинка, а архитектор Карл-Фридрих Шинкель еще в 19 веке применял цинк для оформления своих построек в Берлине. В Москве кровлю из D-цинка можно увидеть, например, на зданиях Государственного Исторического музея и гостинице «Балчуг».

Современный титано-цинковый материал представляет собой цинк, легированный титаном и медью. Возможностью формовки, пластичностью и способностью к пайке материал напоминает медь, при этом он почти в два раза дешевле ее.

Он отличается высокой коррозионной стойкостью и абсолютной экологической безвредностью, недаром в быту широко применяется сделанная из него посуда. Кровли из титано-цинкового сплава не требуют ухода и срок их службы практически равен сроку службы здания, а их благородная красота снискала любовь архитекторов во всем мире.

Устройство кровель из керамической и цементно-песчаной черепицы

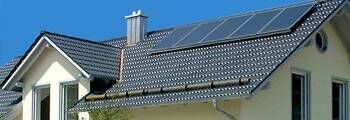

Керамическая (глиняная) черепица - это элитный, престижный материал, практически не требующий никакого ухода, один из самых долговечных. Для изготовления керамической черепицы применяются легкоплавкие глины, которые в отличие от глин, используемых для изготовления кирпича, более жирные и пластичные.

В некоторых странах – например, в Германии – керамическая черепица является наиболее востребованным и распространенным кровельным материалом.

Привлекательность керамической черепицы обусловлена целым набором ее положительных свойств: долговечностью, эстетикой и респектабельностью. Черепичное покрытие устойчиво к перепадам температуры, ультрафиолетовому излучению и кислотным осадкам, не накапливает статического электричества и является хорошим звукоизолятором, а также противостоит сильным порывам ветра и вредным микроорганизмам.

Черепичная кровля не нуждается в окраске и ремонте, а время лишь добавляет ей благородства, покрывая налетом старины.

Широкая гамма оттенков и вариантов покрытия делают керамическую черепицу настоящим средством декорирования дома, обеспечивают широчайший простор для архитектурного творчества.

Цементно-песчаная черепица

Цементно-песчаная черепица изготавливается из цемента, натурального кварцевого песка и пигментов на основе оксида железа. Такая черепица не подвергается обжигу, а получает прочность в результате твердения цемента, качество цементно-песчаной черепицы в большой степени зависит от качества применяемого сырья и соблюдения технологии производства.
