Задание 1

Данные давления водорода Н₂ на линии насыщения приведены в таблице. Сделать аппроксимацию экспериментальных данных в виде степенной функции и многочлена первой степени. Произвести сравнительный анализ ошибки аппроксимации полученной двумя функциями.

Таблица 1

Ts,0К	32	33	34	35	36	37	38	39
Pмм рт. ст.	360,3	509,5	699,2	935,3	1223.7	1570,5	1981,8	2463,8

Аппроксимация экспериментальных зависимостей методом наименьших квадратов. Теоретические сведения

Пусть, в результате эксперимента получена зависимость.

Необходимо найти аналитическую формулу f = , которая аппроксимирует экспериментальную (табличную) зависимость.

Выберем зависимость в виде полинома 2 – й степени, т.е.

(1)

В выражении (1) коэффициенты , , подлежат определению, причем эти коэффициенты должны быть подобраны таким образом, чтобы зависимость наилучшим образом приближалась к экспериментальной зависимости. Пусть отклонение - различие между табличным значением в точке и значением аналитической функции в этой же самой точке, т.е.:

(2)

В соответствии с методом наименьших квадратов (МНК) наилучшими коэффициентами зависимости (1) будут такие, для которых сумма квадратов отклонений будет минимальной.

(3)

Используя необходимые условия существования экстремума для функций нескольких переменных , находим уравнение для определения коэффициентов зависимости (1).

(4)

Из условия (4) получим систему линейных алгебраических уравнений:

(5)

Решив систему (5) найдем коэффициенты аппроксимирующей зависимости (1).

Эффективным методом решения систем линейных алгебраических уравнений является матричный метод. Сущность его состоит в следующем.

Пусть А — матрица коэффициентов системы уравнений, X — вектор неизвестных, В — вектор правых частей системы уравнений. Тогда решение системы уравнений в матричной форме будет иметь вид:

Х = А ^-1 В.

Правило Крамера

Если ранг матрицы совместной системы равен числу ее неизвестных, то система является определенной. Если число неизвестных системы совпадает с числом уравнений (m = n) и матрица системы невырожденная (det A ≠ 0), то система имеет единственное решение, которое находится по правилу Крамера:

В этих формулах ∆ = det А — определитель системы, а ∆_k — определитель, полученный из определителя системы заменой k-гo столбца столбцом свободных членов (k = 1, 2,..., n).

Решение системы трех линейных уравнений с тремя неизвестными можно выразить через определители:

, ,

Информационное обеспечение

Зависимость давления P водорода Н₂ при различных температурах на линии насыщения приведены в таблице (1).

Для проведения анализа исходных данных с целью выбора вида аппроксимирующего многочлена построим график функции, заданной в табл.1. График приведен на рис.1.

Графическое отображение точек экспериментальных данных

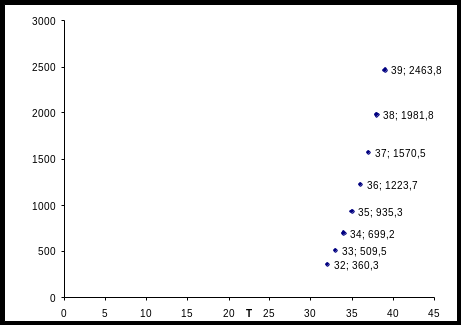

Рис. 1. Экспериментальная зависимость P=f(T)

В результате анализа данных выберем в качестве аппроксимирующего многочлена параболу, заданную уравнением P₂(x)=a₀+a₁x+a₂x².

Для определения коэффициентов a₀, a₁, a₂ запишем систему уравнений вида

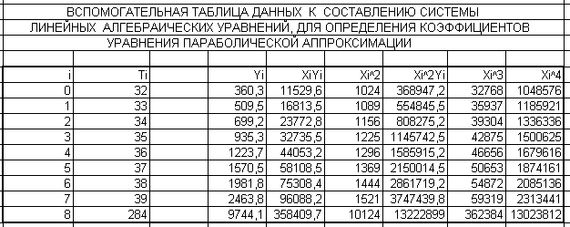

При составлении системы создадим вспомогательную таблицу данных (таблица 2).

Используя данные таблицы 2, систему уравнений (5) записываем в виде

В результате решения системы методом Крамера получаем следующие значения определителей:

detA = 56448;

detA1 = 1435933397;

detA2 = -94279012,8;

detA3 = 1564382,4;

Вычислив определители, рассчитываем значения коэффициентов:

a₀ = detA1/ detA;

a₁= detA2/detA;

a₂ = detA3/ detA;

a₀= 25438,1625;

a₁= -1670,19226;

a₂= 27,71369048.

Таким образом, искомый аппроксимирующий многочлен имеет вид:

(6)

Полученная аналитическая зависимость (6) обобщает экспериментальные данные табл.01.

Для оценки погрешности полученной зависимости составим таблицу значений P. Для этого определим давление P по формуле (6). Результаты внесем в таблицу 2.

Таблица 2

Для оценки точности параболической аппроксимации сравниваем значения Р из табл.01 и табл.2. Модуль разности соответствующих значений представляет P-погрешность аппроксимации, значения которой представлены в табл.3. В таблице приведена также относительная погрешность Р, равная отношению Р к Р.

Таблица 3

Сравнительный анализ погрешностей показывает, что полученная аналитическая зависимость удовлетворительно обобщает исходные экспериментальные данные.

Для интегральной оценки аппроксимации можно использовать формулу:

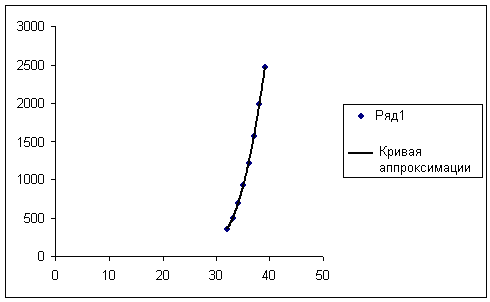

На рис. 2 приведены два графика, один из которых построен по данным аппроксимации (табл. 2), а второй - по исходным данным (табл.01).

Сравнивая эти графики, можно также отметить удовлетворительную сходимость теоретических и экспериментальных данных.

Выберем в качестве аппроксимирующего многочлена линейную функцию.

Аппроксимируем данную табличную зависимость многочленом первой степени P₁(x)=a₀+a₁x

Для определения коэффициентов а₀ , а₁ необходимо составить систему уравнений

Подставив данные таблицы в систему уравнений получим:

Находим а₀ и а₁ методом Крамера:

а₀ = -9343,52, а₁ = 297,4798

Следовательно, искомый аппроксимирующий многочлен имеет вид

P= ─ 9342,52 + 297,4798T (7)

Формула (7) является аналитической зависимостью, обобщающей экспериментальные данные табл. 01.

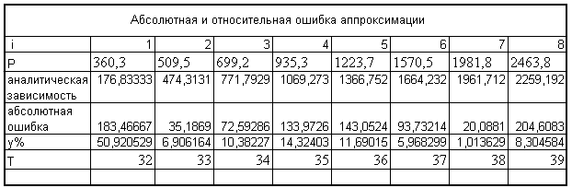

Для оценки линейной аппроксимации необходимо сравнить значения y_i из табл. 4 со значениями, полученными по формуле (7) для всех точек (i=1, 2, ..., 8). Результаты сравнения представлены в таблице 5.

Таблица 5

Проанализировав табл.5 можно сделать вывод, формула (7) не является корректной аналитической зависимостью, обобщающей экспериментальные данные табл. 01.

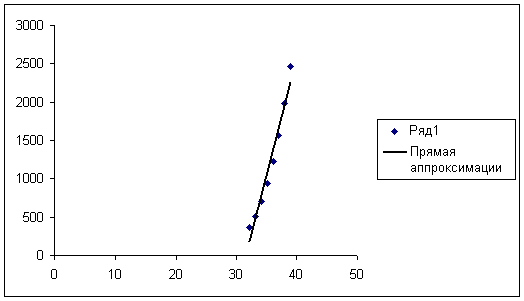

На рис.3 приведены график функции (7) и исходные экспериментальные данные. Сравнительный анализ показывает неудовлетворительную сходимость теоретических и экспериментальных данных.

Рис.5.3. График линейного аппроксимирующего многочлена и исходные данные.

Текст программы

#include

#include

#include

#include

#include

#define PATHTODRIVER "c:\egavga.bgi"

void GrafikPolinom(float, float, float, float, float, float );//Функция //построения графика полиномиальной аппроксимации экспериментальных данных

void GrafikLinear(float,float,float,float,float);//Функция построения

//графика линейной аппроксимации экспериментальных данных

void GRAPH_POINTS(float,float,float,float ); //Функция выводит на экран точки //экспериментальных данных

int GRAPH_MODE(); //Функция инициализации графического режима

void GRID(float, float);// Функция формирования координатной сетки

/*-------------------------------------------------------------------------*/

int main()

{ clrscr();

int n;

float tmpr,pwr; //текущие значения аргумента и функции

float discret; //дискретность изменения аргумента

float tn0, tn; //диапазон изменения аргумента tn0 - min, tn - max

float pn; //pn-max экспериментальное значение функции

float *dp = new float [n]; //Массив значений ошибок аппроксимации

float *P = new float [n]; //Массив значений //полученный аналитическим способом

float INTG = 0; //переменная, используемая в выражении //интегральной оценки аппроксимации

float A = 0, B = 0, C = 0, D = 0, E = 0, F = 0, G = 0;

float detA,i, detA1, detA2, detA3, A0,A2,A3;

int answer;

Ввод значений экспериментальных данных */ cout<<" Input number double values "<

cin>>n;

cout << " ENTER ARGUMENT VALUE " << endl;

float *t = new float [n]; //Массив значений аргумента (в данном случае - температура)

float *p = new float [n]; //Массив значений функции исследуемого процесса for( i=0;ip[i]; }

L:

cout <<" FOR DRAWING POINTS PRESS \n" ;

cout <<" FOR FIND APROCSIMATION POLINOM FUNCTION INPUT \n" ;

cout <<" FOR FIND APROCSIMATION LINEAR FUNCTION INPUT \n" ;

cout <<" FOR FIND DRAWING POLINOM FUNCTION INPUT \n" ;

cout <<" FOR FIND DRAWING LINEAR FUNCTION INPUT \n" ;

cout <<" FOR EXIST INPUT \n" ;

cin>>answer;

/* Графическое отображение экспериментальных данных в виде точек зависимости P = f(t) на координатной плоскости */

if (answer ==1)

{

int regimen = GRAPH_MODE();

if(regimen == 5)

{ tn0 = t[0]; tn = t[n-1];//tn-max экспериментальное значение температуры (аргумента) pn = p[n-1];//pn-max экспериментальное значение функции

GRID(tn,pn);

for(i = 0;i

{

tmpr= t[i];

pwr = p[i];

setbkcolor(1);

GRAPH_POINTS( tn,pn,tmpr,pwr );

} getch () ; closegraph(); // выход из графического режима

}

else

{ cout<<" Error code regimen = "<

} goto L;

}

/* Расчет функции аппроксимации экспериментальных данных в виде полинома 2 - й степени */

if(answer ==2) { for( i=0;i

cout<<"A = "<

cout << " THE ABSOLUTE & RELATIVE MISTAKES OF APROCTIMATION \n"; for ( i=0; i

for ( i=0; i

goto L; }

/* Графическое отображение, полученной зависимости P = f(t) в виде полинома 2 степени, на координатной плоскости */

if(answer == 3) {

int regimen = GRAPH_MODE();

if(regimen == 5)

{ tn0 = t[0]; tn = t[n-1];//tn-max экспериментальное значение температуры (аргумента) pn = p[n-1];//pn-max экспериментальное значение функции

GRID(tn,pn);

setbkcolor(1);

GrafikPolinom(A0, A2, A3,tn0,tn,pn );

for(i = 0;i

{

tmpr= t[i];

pwr = p[i];

GRAPH_POINTS( tn,pn,tmpr,pwr );

} getch () ; closegraph(); // выход из графического режима

}

else

{ cout<<" Error code regimen = "<

}

goto L;

}

/*-------------------------------------------------------------------------*/ /* Расчет линейной функции аппроксимации экспериментальных данных */ cout<<" II. LINEAR APROCTIMATION " <

Графическое отображение, полученной зависимости P = f(t) в виде линейной функции аппроксимации на, координатной плоскости */

if(answer==5)

{

int regimen = GRAPH_MODE();

if(regimen == 5)

{ tn0 = t[0]; tn = t[n-1]; tn = t[n-1]; pn = p[n-1]; GRID(tn,pn);

setbkcolor(1);

GrafikLinear( B0,B1,tn0,tn,pn );

for(i=0;i

{tmpr = t[i]; pwr = p[i]; GRAPH_POINTS(tn,pn,tmpr,pwr);

} getch () ; closegraph(); // выход из графического режима

}

else

{ cout << " Error code regimen = "<

} goto L;

}

return 0;

}

* Функция вывода на координатную плоскость графика функции 2-й степени */

void GrafikPolinom(float A0, float A2, float A3,float tn0,float tn, float pn )

{

float x,dx; // аргумент и его приращение

float xl,x2; // диапазон изменения аргумента

float y; // значение функции

float mx,my; // масштаб по X и Y - кол-во точек экрана, соответствующих // единице по осям координат

int x0,y0; // начало осей координат

float px,py; // координаты точки графика на экране

x0 = 50;

y0 = 400;

mx = 630/(2*tn);

my = 470/(2*pn);

// оси координат

line(10,y0,630,y0);

line(x0,10,x0,470);

// график

xl = tn0;

x2 = tn;

dx = 0.01;

x = xl;

while ( x < x2 )

{

y =A3*x*x + A2*x+A0; // функция

px = x0 + x*mx;

py = y0 - y*my;

putpixel(px,py, WHITE);

x += dx;

}}

int GRAPH_MODE()

{

int grdriver = DETECT; // драйвер

int grmode; // режим

int errorcode; // код ошибки

initgraph(&grdriver, &grmode, PATHTODRIVER);

errorcode = graphresult();

if (errorcode != grOk) // ошибка инициализации графического режима

{

printf("ERROR: dont find driver or driver damaged \n", errorcode);

puts("PRESS ");

getch();

return(-10);

}

else

{ return(5);

}}

/* Функция вывода на координатную плоскость графика линейной функции */ void GrafikLinear(float B0, float B1,float tn0, float tn, float pn ) {

float x,dx; // аргумент и его приращение

float xl,x2; // диапазон изменения аргумента

float y; // значение функции

float mx,my; // масштаб по X и Y - кол-во точек экрана, соответствующих // единице по осям координат

int x0,y0; // начало осей координат

float px,py; // координаты точки графика на экране

x0 = 50;

y0 = 400;

mx = 630/(2*tn);

my = 470/(2*pn);

// оси координат

line(10,y0,630,y0);

line(x0,10,x0,470);

// график

xl = tn0;

x2 = tn;

dx = 0.01;

x = xl;

while ( x < x2 )

{

y = B1*x+B0; // линейная функция

px = x0 + x*mx;

py = y0 - y*my;

putpixel(px,py, WHITE);

x += dx;

}}

/* Функция вывода точек экспериментальной зависимости на экран */ void GRAPH_POINTS(float tn,float pn,float tmpr,float pwr )

{

float x; // аргумент

float y; // значение функции

float mx,my; // масштаб по X и Y - кол-во точек экрана, соответствующее // единице по осям координат

int x0 = 50;

int y0 = 400;

mx = 630/(2*tn); //tn-max экспериментальное значение температуры (аргумента)

my = 470/(2*pn); //pn-max экспериментальное значение функции

y = y0 - pwr*my ;

x = x0 + tmpr*mx ;

setcolor(13);

circle(x,y,2);

}

/* Функция формирования координатной сетки и расчета масштаба по X и Y*/ void GRID(float tn, float pn)

{

int x0,y0; // координаты начала координатных осей

int dx,dy; // шаг координатной сетки (в пикселях)

int h,w; // высота и ширина области вывода координатной сетки int x,y;

float lx,ly; float dlx,dly; char st [8];

// метки линий сетки по X и Y

// шаг меток линий сетки по X и Y

// изображение метки линии сетки

x0 = 50; y0 = 400; // оси начинаются в точке (50,400)

dx = 40; dy = 40; // шаг координатной сетки 40 пикселей

dlx =1; // шаг меток оси X метками будут: 1, 2, 3 ...

dly =1; // шаг меток оси Y метками будут: 1, 2, 3 ...

h = 360; w = 560;

lx = 0; ly =0; //в начало координат ставятся метки 0

cout<<" MX = 1 : "<< 2*tn/14 <<"\n"; //масштаб по Х

cout<<" MY = 1 : "<< 2*pn/9 <<"\n"; //масштаб по Y

// засечки, сетка и оцифровка

int x = x0;

do

{

// засечка

sprintf(st,"%2.1f",lx);

outtextxy(x-8,y0+5,st);

lx += dlx;

// линия сетки

setlinestyle (DOTTED_LINE, 0, 1);

line(x,y0-3,x,y0-h);

x += dx; } while (x < x0+w);

// засечки, сетка и оцифровка по оси Y

int y = y0;

do

{

// оцифровка

sprintf(st,"%2.1f",ly) ;

outtextxy(x0-40,y, st) ;

ly += dly;

// линия сетки

setlinestyle(DOTTED_LINE, 0, 1);

line(x0+3,y,x0+w,y) ;

setlinestyle(SOLID_LINE, 0, 1);

y -= dy; } while (y > y0-h);

} ;

Результаты тестирования

Для проверки правильности вычисления аналитической формулы 2 – й степени, которая аппроксимирует экспериментальную (табличную), зависимость, выведем на экран:

- значения определителей [detA, detA1, detA2, detA3] полученных при решении системы линейных уравнений и значения коэффициентов [A0, A2, A3] в аналитической формуле, рассчитанные программой при выборе аппроксимирующего многочлена 2 – й степени;

- вспомогательные данные [A, B, C, D, E, F, G] необходимые для вычисления уравнения функции аппроксимации экспериментальных данных 2 – й степени;

При тестировании получены следующие величины вышеперечисленных значений:

A = 284;

B = 97744,099609;

C = 358409,6875;

D = 10124;

E =13222899;

F = 362384;

G = 13023812;

detA = 56448;

detA 1= 1,436059 *10⁹ ;

detA 2= ─ 9,42861 * 10⁷ ;

detA3 = 1564482,25;

A0 = 25440,380859;

A1 = ─1670,317871;

A2 = 27,71546;

Аппроксимирующий полином:

P = 25440,380859 ─ 1670,317871*T + 27,71546*T²;

Данная аналитическая зависимость, обобщает экспериментальные данные табл. 01.

Для проверки правильности вычисления аналитической формулы 1 – й степени, которая аппроксимирует экспериментальную (табличную), зависимость, выведем на экран:

- значения определителей [detВ, detВ1, detВ2] полученные при решении системы линейных уравнений и значения коэффициентов [В0, В1] в аналитической формуле, рассчитанные программой при выборе аппроксимирующего многочлена 1 – й степени;

- вспомогательные данные [R, SCp, R2, Cpi ] необходимые для вычисления уравнения функции аппроксимации экспериментальных данных 1 – й степени;

R = 284;

SCp = 9744,099609;

R2 = 10124;

Cpi = 358409,6875;

detВ = 336;

detВ1 = ─ 3139086,75;

detВ2 = 99953,210937;

B0 = ─ 9342,52058;

B1 = 297,479797;

Аппроксимирующая функция

P = ─ 9342,52058 + 297,479797*T/

Данная аналитическая зависимость, неудовлетворительно обобщает экспериментальные данные табл.01.

Аномалии и допустимые значения исходных данных.

В результате тестирования программы выявлены следующие её особенности:

1. Допустимые значения исходных данных лежат в пределах [-10000000; +10000000];

2. При больших значениях аргумента вычерчивание графика замедляется;

3. При значениях исходных данных в пределах 10^-9 - график функции может быть не виден вследствие слишком мелкого масштаба.

Результаты выполнения задания

1. После ввода выходных данных, перед проведением вычислений для выбора вида аппроксимирующей функции представим экспериментальные данные в графическом виде (СНИМОК I).

2. При вычислении аппроксимирующей функции 2 –й степени программа вывела на экран (СНИМОК II ) :

- вид аппроксимирующего полинома: P = 25440,380859 ─ 1670,317871*T + 27,71546*T²;

- dP и dP(%) – ошибки аппроксимации .Сравнительный анализ погрешностей показывает, что полученная аналитическая зависимость удовлетворительно обобщает исходные экспериментальные данные. Максимальная ошибка аппроксимации σP_max = 10,539856(2,9253%), минимальная - σP_min = 4,473511 (0,365573%);

- ITG - интегральную оценку аппроксимации. Для интегральной оценки аппроксимации использована формула:

ITG = =8,179605;

После завершения вычислений построим график аппроксимирующей функции и сравним его с графиком, построенным по выходным данным таблицы 01. Сравнивая графики можно определить хорошую сходимость теоретических и экспериментальных

3. При вычислении аппроксимирующей функции 1 – й степени программа вывела на экран

- вид аппроксимирующего полинома:

P = ─ 9342,520508 + 297,479797*T;

- dCP и dCP(%) –абсолютную и относительную ошибки аппроксимации. Сравнительный анализ погрешностей показывает, что полученная аналитическая зависимость неудовлетворительно обобщает исходные экспериментальные данные.

Максимальная абсолютная ошибка аппроксимации

dCP - σP_max = 204,608398(8,3045868%),

минимальная абсолютная ошибка аппроксимации

dCP - σP_min = 20,088257(1,013637%).

Максимальная относительная ошибка аппроксимации

dCp(%) - σP_max = 50,920618% (183,46698),

минимальная относительная ошибка аппроксимации

dCp(%) - σP_min = 1,013637%(20,088257).

- ITGL - интегральную оценку аппроксимации.

ITGL = 120,015892;

После завершения вычислений построим график аппроксимирующей функции и сравним его с графиком, построенным по выходным данным таблицы 01. Сравнивая графики, а также значения

dCP , dCP(%) и ITGL можно определить неудовлетворительную сходимость теоретических и экспериментальных данных.

4. После запуска программы на экране появляется приглашение < Enter input dates> , предлагающее пользователю ввести количество пар входных данных, после чего выводится строка ввода значений аргумента <ENTER EXPERIMENTAL ARGUMENT VALUE> и затем значений экспериментальной зависимости DEPENDENCY VALUE> .

После ввода данных на экран выводится меню:

FOR DRAWING POINTS INPUT ;

FOR FIND APROCSIMATION POLINOM FUNCTION INPUT ;

FOR DRAWING THE GRAPHIC OF POLINOM FUNCTION INPUT ;

FOR FIND APROCSIMATION LINEAR FUNCTION INPUT ;

FOR DRAWING THE GRAPHIC OF LINEAR FUNCTION INPUT;

FOR EXIST INPUT ,

состоящее из 6 пунктов, выбрав один из которых можно произвести соответствующие операции, указанные в аннотации:

- FOR DRAWING POINTS INPUT - позволяет произвести графическое отображение экспериментальных данных в виде точек зависимости P = f(t) на координатной плоскости ;

FOR FIND APROCSIMATION POLINOM FUNCTION INPUT - позволяет произвести расчет функции аппроксимации экспериментальных данных в виде полинома 2 - й степени;

FOR DRAWING THE GRAPHIC OF POLINOM FUNCTION INPUT - позволяет построить графическое отображение, полученной зависимости P = f(t) в виде аппроксимирующего многочлена 2 степени, на координатной плоскости;

FOR FIND APROCSIMATION LINEAR FUNCTION INPUT - позволяет произвести расчет линейной функции аппроксимации экспериментальных данных;

FOR DRAWING THE GRAPHIC OF LINEAR FUNCTION INPUT - позволяет построить графическое отображение, полученной зависимости P = f(t) в виде линейной функции аппроксимации на, координатной плоскости;

FOR EXIST INPUT - предлагает выйти из программы:

Вывод

Данная программа позволяет произвести аппроксимацию экспериментальных зависимостей методом наименьших квадратов с отображением результатов аппроксимации в текстовом и графическом режимах. Программа позволяет оценить точность аппроксимации и произвести сравнительный анализ типов аппроксимации ( с помощью многочлена 2 – й степени или с помощью многочлена 1 – й степени ).

Список литературы

Яремчук Ф.П., Рудченко П.А. АЛГЕБРА И ЭЛЕМЕНТАРНЫЕ ФУНКЦИИ - Киев, НАУКОВА ДУМКА, 1987, 647.

Глушаков С.В., Сурядный А.С. MICROSOFT EXCEL XP - Харьков, ФИЛИО, 2006, 508.

Дорош Н.Л., Бартенев Г.Л. и др. Методические указания к выполнению индивидуальных заданий и курсовой работы по дисциплинам "Информатика" и "Вычислительная математика". Днепропетровск, УДХТУ, 2004, 47.

Характеристики

Тип файла документ

Документы такого типа открываются такими программами, как Microsoft Office Word на компьютерах Windows, Apple Pages на компьютерах Mac, Open Office - бесплатная альтернатива на различных платформах, в том числе Linux. Наиболее простым и современным решением будут Google документы, так как открываются онлайн без скачивания прямо в браузере на любой платформе. Существуют российские качественные аналоги, например от Яндекса.

Будьте внимательны на мобильных устройствах, так как там используются упрощённый функционал даже в официальном приложении от Microsoft, поэтому для просмотра скачивайте PDF-версию. А если нужно редактировать файл, то используйте оригинальный файл.

Файлы такого типа обычно разбиты на страницы, а текст может быть форматированным (жирный, курсив, выбор шрифта, таблицы и т.п.), а также в него можно добавлять изображения. Формат идеально подходит для рефератов, докладов и РПЗ курсовых проектов, которые необходимо распечатать. Кстати перед печатью также сохраняйте файл в PDF, так как принтер может начудить со шрифтами.

Список файлов курсовой работы
