Федеральное агентство по образованию

ГОУ ВПО Московский государственный открытый университет

Чебоксарский институт (филиал)

Кафедра управления и информатики в технических системах

Курсовой проект

по дисциплине

«Информационное обеспечение систем управления»

Тема: «Магазин продуктов»

Выполнила студентка:

Иванова Мария Николаевна

Специальность: 220201

Ф/о заочная, курс 5

Учебный шифр:

Руководитель:

2009 г.

Оглавление

Введение

Инфологическая модель базы данных

Логическая модель базы данных

Физическая модель базы данных

Разработка запросов, процедур, триггеров

Заключение

Список использованной литературы

Введение

За последние 30 лет в области теории систем баз данных была проведен ряд исключительно продуктивных исследований. Полученные результаты вполне можно считать наиболее важным достижением информатики за этот период. Базы данных стали основой информационных систем и в корне изменили методы работы многих организаций. В частности, в последние годы развитие технологии баз данных привело к созданию весьма мощных и удобных в эксплуатации систем. Благодаря этому системы баз данных стали доступными широкому кругу пользователей. Но, к сожалению, кажущаяся простота таких систем способствовала тому, что пользователи стали самостоятельно создавать базы данных и приложения, не имея достаточных знаний о методах проектирования эффективно работающих систем, что часто приводило к непроизводительным затратам ресурсов и некачественным результатам. Вызванная этим неудовлетворенность пользователей стала причиной возникновения известного "кризиса программного обеспечения", или так называемой "депрессии программного обеспечения", последствия которой не устранены и поныне.

Реляционная база данных – это совокупность отношений, содержащих всю информацию, которая должна храниться в БД. Пользователи воспринимают такую базу данных как совокупность таблиц, связанных между собой.

Основными задачами системы SQL Server являются: организация одновременного доступа к данным большого количества пользователей; манипуляция информацией, хранимой в БД и др.

SQL Server поддерживает реляционную модель данных и выполняет функции создания объектов БД (таблиц, индексов, представлений и т.д.), осуществляет проверку целостности БД и отвечает за безопасность данных в системе.

Доступ пользователя к данным обычно осуществляется с компьютера рабочей станции. При этом создаются соответствующие приложения (например, в средах Visual Basic, Delphi и др.), которые позволяют выполнять операции над данными.

Задачи, связанные с администрированием БД системы SQL Server, обращение к системе удобно выполнять непосредственно с компьютера-сервера. В SQL Server для манипулирования данными используется язык Transact SQL, переработанной компанией Microsoft версией языка SQL.

Система SQL Server сохраняет создаваемые объекты в соответствующих файлах на дисках компьютера сервера. При этом для БД создаются специальные таблицы, в которых хранится информация о различных элементах базы данных: индексах, таблицах, пользователях и т.д.

Файлы БД сохраняются с расширением MDF, а системные файлы с расширением LDF.

Основные операции, связанные с управлением работой SQL сервера, осуществляются с помощью ряда утилит, входящих в состав системы: SQL Server Books Online – представляет пользователю справочную поддержку; SQL Server Query Analyzer – предоставляет пользователю возможность выполнения операторов Transact SQL в БД SQL Server; ISQL – предоставляет возможность выполнять команды Transact SQL в режиме командной строки; SQL Server Service Manager – предоставляет возможность запуска, остановки и временной приостановки работы SQL Server. Запуск данной утилиты возможен только на компьютере сервере; SQL Server Enterprise Manager – позволяет выполнять все основные операции администрирования SQL Server. Данная утилита позволяет осуществлять запуск всех утилит и приложений, входящих в состав SQL Server. Данная утилита может запускаться и на компьютере пользователя и на сервере.

Инфологическая модель базы данных

Цель инфологического моделирования – обеспечение наиболее естественных для человека способов сбора и представления той информации, которую предполагается хранить в создаваемой базе данных. Поэтому инфологическую модель данных пытаются строить по аналогии с естественным языком. Основными конструктивными элементами инфологических моделей являются сущности, связи между ними и их свойства (атрибуты).

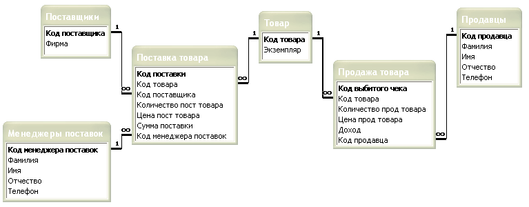

Рис. 1. Инфологическая модель.

Логическая модель базы данных

Шесть сущностей находятся в третьей нормальной форме, т. е. все атрибуты сущностей содержат атомарные значения (значения в домене не являются ни списками, ни множествами простых или сложных значений); каждый неключевой атрибут полностью зависит от первичного ключа; никакой неключевой атрибут не зависит от другого неключевого атрибута.

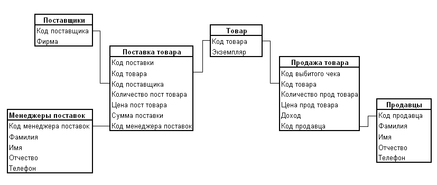

Рис. 2. Логическая модель.

Физическая модель базы данных

Создадим базу данных «Магазин продуктов»:

create database Magazin_Productov

Затем создадим таблицы:

«Товар»

create table Tovar (codtovara int not null primary key, ekzemplar char(30) not null)

Таблица №1

«Поставщики»

create table Postavsiki (codpostavsika int not null primary key, firma char(20) not null)

Таблица №2

«Менеджеры поставок»

create table Manageri_postavok (cod_meng_postav int not null primary key, familia char(20) not null, imya char(10) not null, otchestvo char(20) not null, telefon int not null)

Таблица №3

«Поставка товара»

create table Postavka_tovara (codpostavki int not null primary key, codtovara int not null references Tovar, codpostavsika int not null references Postavsiki, colich_post_tov int not null, cena_post_tov money not null, symmapostavki money not null, cod_meng_postav int not null references Manageri_postavok)

Таблица №4

«Продавцы»

create table Prodavci (codprodavca int not null primary key, familia char(20) not null, imya char(10) not null, otchestvo char(20) not null, telefon int not null)

Таблица №6

«Продажа товара»

create table Prodaza_tovara (cod_vibitogo_cheka int not null primary key, codtovara int not null references Tovar, colich_prod_tov int not null, cena_prod_tov money not null, dohod money not null, codprodavca int not null references Prodavci)

Таблица №7

Заполним таблицы следующими SQL запросами:

Таблица «Товар»

insert into Tovar values (1, 'Сыр копченый')
