_{Оглавление}

Введение

1. Теоретическая часть

1.1 Понятие ИС и ее жизненного цикла, этапы проектирования ИС

1.2 Подход к проектированию информационной системы, реализованный в проекте

1.3 Характеристика CASE-средства для моделирования бизнес-процессов предметной области и выбранного метода (IDEF0 или DFD - общие сведения, состав диаграмм)

1.4 Характеристика CASE-средства для создания модели данных предметной области. ERD модель (общие сведения, состав диаграммы "сущность-связь")

1.5 Роль и место базы данных в информационной системе, обоснование выбора используемой в проекте СУБД

2. Проектная часть курсовой работы

2.1 Описание предметной области задачи

2.2 Постановка задачи

2.3 Построение модели потоков данных (IDF0, DFD) в BPwin

2.4 Построение модели данных в ERwin

2.5 Создание базы данных

Заключение

Список использованной литературы

Приложения

Введение

Информационные системы (ИС) управления предприятиями присутствуют на Российском рынке относительно недавно, эксперименты с внедрением данных систем на отечественных предприятиях стали проводиться в основном с начала 90-х годов. Количество внедрений изменяется десятками, качество внедрения зачастую является предметом споров, слухов, домыслов и разочарований. В то же время, интерес к ИС не угасает, и руководители предприятий "отваживаются" на рискованные шаги.

Реорганизация деятельности предприятия, особенно если такая реорганизация связана с внедрением корпоративных информационных систем, связана с серьезным риском. Можно привести множество примеров, когда проекты по внедрению готовых или разработанных под заказ информационных систем оканчивались неудачей. Между тем существующие и опробованные в течение многих лет методики и инструментальные средства позволяют минимизировать риски и решать ключевые вопросы, возникающие на различных этапах реорганизации бизнес-процессов предприятия, в том числе реорганизации, сопровождающейся внедрением информационных систем. ¹

В связи с большим документооборотом, есть насущная необходимость в автоматизации процесса их формирования. Используя имеющиеся СУБД можно решить эту проблему. В данной работе поставлена цель: рассмотрение возможностей формирования отчетов; задача: автоматизация формирования отчетов по отгрузке товаров в разрезе клиентов. Для решения задачи выбраны две методологии: IDEF0 и DFD. Решение основной части проходит с помощью методологии DFD. Инструментальным средством выбрана СУБД.

1. Теоретическая часть

1.1 Понятие ИС и ее жизненного цикла, этапы проектирования ИС

Информационная система (ИС) в целом - автоматизированная система, предназначенная для организации, хранения, пополнения, поддержки и представления пользователям информации в соответствии с их запросами. ²

Под жизненным циклом системы обычно понимается непрерывный процесс, который начинается с момента принятия решения о необходимости создания системы и заканчивается в момент ее полного изъятия из эксплуатации. Современные сети разрабатываются на основе стандартов, что позволяет обеспечить, во-первых, их высокую эффективность и, во-вторых, возможность их взаимодействия между собой. Вообще говоря, все стандарты на информационные системы (как и на любые системы, вообще) можно разбить на следующие два основных класса:

Функциональные стандарты, определяющие порядок функционирования системы в интересах достижения цели, поставленной перед нею ее создателями.

Стандарты жизненного цикла, определяющие то, как создается, развертывается, применяется и ликвидируется система.

Модели, определяемые стандартами этих двух классов, конечно же взаимосвязаны, однако решают совершенно разные задачи и характеризуются принципиально различными подходами к их построению.

Например: наиболее полной функциональной моделью системы является сама система, однако "биография" самой системы ни в коем случае не может рассматриваться в качестве модели ее жизненного цикла. Куда ближе к модели жизненного цикла информационной системы является описание жизни живого существа, начиная с момента зачатия.

Таким образом, жизненный цикл информационной системы охватывает все стадии и этапы ее проектирования:

предпроектный анализ (включая формирование функциональной и информационной моделей объекта, для которого предназначена информационная система);

проектирование системы (включая разработку технического задания, эскизного и технического проектов);

разработку системы (в том числе программирование и тестирование прикладных программ на основании проектных спецификаций подсистем, выделенных на стадии проектирования);

интеграцию и сборку системы, проведение ее испытаний;

эксплуатацию системы и ее сопровождение;

развитие системы. ³

1.2 Подход к проектированию информационной системы, реализованный в проекте

Можно выделить два основных подхода к проектированию современных информационных систем - структурный и процессный. Первый основан на использовании организационной структуры предприятия, когда проектирование информационной системы идет по подразделениям. Технологии деятельности всего предприятия в этом случае описываются через технологии работы его подразделений. Главным недостатком структурного подхода является привязка к организационной структуре, которая довольно часто меняется, поэтому в проект информационной системы постоянно приходится вносить изменения.

Несколько по-иному обстоит дело при процессном подходе. Этот подход ориентирован не на организационную структуру, а на бизнес-процессы. При процессном подходе предприятие рассматривается как совокупность взаимосвязанных и взаимозависимых бизнес-процессов. В отличие от организационной структуры они меняются достаточно редко. Основных бизнес-процессов на предприятии немного, обычно не более десяти. А вот число обеспечивающих бизнес-процессов может достигать нескольких десятков.

Процессный подход подводит к необходимости перехода на так называемое тонкое производство, или тонкую ресурсосберегающую структуру (Lean production).

Основными чертами такой реорганизации являются:

широкое делегирование полномочий и ответственности исполнителям;

сокращение количества уровней принятия решений;

сочетание принципа целевого управления с групповой организацией труда;

повышенное внимание к вопросам обеспечения качества продукции или услуг.

Процессный подход к анализу и моделированию бизнес-процессов и последующей разработке требований к информационным системам позволяет оперативно изменять и дорабатывать технологии, безболезненно (без остановки производства) модернизировать информационную систему предприятия. ⁴

В проекте реализован процессный подход, ввиду удобства его использования.

1.3 Характеристика CASE-средства для моделирования бизнес-процессов предметной области и выбранного метода (IDEF0 или DFD - общие сведения, состав диаграмм)

В качестве средств структурного анализа и проектирования, наиболее распространенны следующие нотации:

SADT (Structured Analysis and Design Technique). Для новых систем SADT (IDEF0) применяется для определения требований (функций) для разработки системы, реализующей выделенные функции. Для уже существующих - IDEF0 может быть использована для анализа функций, выполняемых системой. Модель в нотации IDEF0 представляет собой совокупность иерархически упорядоченных и взаимосвязанных диаграмм (рис.1). Вершина этой древовидной структуры, представляющая собой самое общее описание системы. После описания системы в целом проводится разбиение ее на крупные фрагменты (функциональная декомпозиция).

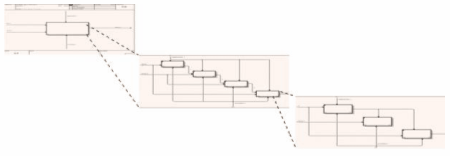

Рис.1 Модель в нотации IDEF0

DFD (Data Flow Diagrams) диаграммы потоков данных. Диаграммы DFD обычно строятся для наглядного изображения текущей работы системы документооборота организации. Как правило, диаграммы DFD используют в качестве дополнения модели бизнес-процессов, выполненной в IDEF0.

IDEF3. Методология моделирования IDEF3 позволяет описать процессы, фокусируя внимание на течении этих процессов, позволяет рассмотреть конкретный процесс с учетом последовательности выполняемых операций.

ER (Entity-Relationship Diagrams) диаграммы "сущность-связь". Методология описания данных (IDEF1X).

Таким образом мы можем сделать следующие выводы по практическому использованию: применение универсальных графических языков моделирования IDEF0, IDEF3 и DFD обеспечивает логическую целостность и полноту описания, необходимую для достижения точных и непротиворечивых результатов на этапе анализа.

По диаграммам делаем следующий вывод: наиболее существенное различие между разновидностями структурного анализа заключается в их функциональности.

Модели SADT (IDEF0) наиболее удобны при построении функциональных моделей. Они наглядно отражают функциональную структуру объекта: производимые действия, связи между этими действиями. Таким образом, четко прослеживается логика и взаимодействие процессов организации. Главным достоинством нотации является возможность получить полную информацию о каждой работе, благодаря ее жестко регламентированной структуре. С ее помощью можно выявить все недостатки, касающиеся как самого процесса, так и то, с помощью чего он реализуется: дублирование функций, отсутствие механизмов, регламентирующих данный процесс, отсутствие контрольных переходов и т.д.

DFD позволяет проанализировать информационное пространство системы и используется для описания документооборота и обработки информации. Поэтому, диаграммы DFD применяют в качестве дополнения модели бизнес-процессов, выполненной в IDEF0.

IDEF3 хорошо приспособлен для сбора данных, требующихся для проведения анализа системы с точки зрения рассогласования/согласования процессов во времени.

Нельзя говорить о достоинствах и недостатках отдельных нотаций. Возможны ситуации, при которых анализ IDEF0 не обнаружил недостатков в деятельности организации с точки зрения технологического или производственного процесса, однако это не является гарантией отсутствия ошибок. Поэтому в следующем этапе анализа необходимо перейти к исследованию информационных потоков с помощью DFD и затем объединить эти пространства с помощью последней нотации - IDEF3.

Что касается IDEF1X, наряду со многими достоинствами, существенным недостатком является невозможность адекватно и полно описать предметную область. Поэтому, код клиентского приложения, генерируемый в дальнейшем на основе информации о структуре БД, не позволяет построить эффективное приложение со сложной бизнес - логикой. Это вызвано тем, что данные для хранения в БД необходимо представить в таблицах, к структуре которой предъявляются требования нормализации.

1.4 Характеристика CASE-средства для создания модели данных предметной области. ERD модель (общие сведения, состав диаграммы "сущность-связь")

Цель моделирования данных - обеспечить разработчика ЭИС концептуальной схемой базы данных в форме одной модели или нескольких локальных моделей, которые может быть относительно легко отображены в любую систему баз данных.

Наиболее распространенным средством моделирования данных являются диаграммы "сущность-связь" (ERD), нотация которых была впервые введена Питером Ченом в 1976 г. и получила дальнейшее развитие в работах Ричарда Баркера. Различные CASE-средства используют несколько отличающиеся друг от друга нотации ERD. Одна из наиболее распространенных нотаций предложена Баркером (Oracle Designer). В CASE-средстве SilverRun используется один из вариантов нотации Чена. CASE-средства ERwin, ER / Studio, Design / IDEF используют методологию IDEF 1Х. ⁵

Диаграммы "сущность-связь" (ERD) предназначены для разработки моделей данных и обеспечивают стандартный способ определения данных и отношений между ними.

Фактически с помощью ERD осуществляется детализация хранилищ данных проектируемой системы, а также документируются сущности системы и способы их взаимодействия, включая идентификацию объектов, важных для предметной области (сущностей), свойств этих объектов (атрибутов) и их отношений с другими объектами (связей).

Эти диаграммные техники используются, прежде всего, для проектирования реляционных баз данных (хотя также могут с успехом применяться и для моделирования иерархических и сетевых баз данных).

Диаграммы "сущность-связь" включают:

сущности;

атрибуты;

связи.

Сущность (Entity) - любой объект, событие или концепция, имеющие существенное значение для предметной области, и информация о которых должна сохраняться.

Каждая сущность является множеством подобных объектов, называемых экземплярами. Каждый экземпляр индивидуален и должен отличаться от остальных.

Атрибут (Attribute) - любая характеристика сущности, значимая для рассматриваемой предметной области. Атрибут предназначен для квалификации, идентификации, классификации, количественной характеристики или выражения состояния сущности.
