3. Определение наличия угрозы чужому имуществу в случае пожара

Для оценки угрозы чужому имуществу необходимо определить пожарную опасность для несущих конструкций и возможность распространения пожара за пределы одного помещения. Для этого необходимо знать температурные режимы при возможном пожаре, температуры на поверхностях ограждающих конструкций, зависящие от пожарной нагрузки и объемно-планировочных решений принятых на данном объекте.

3.1 Расчёт температурного режима при свободно развивающемся пожаре

3.1.1 Определение вида возможного пожара в помещении

Вычисляем объём помещения V:

V=75×50×5,7=21375 м³.

Рассчитываем проёмность помещений П:

Т.к. V=21375 м³>10 м³,

(17),

где А_i – площадь i-го проёма помещения, м²,

h_i – высота i-го проёма помещения, м,

S – площадь пола в помещении, м²;

По формуле (18):

;

По приложению 3 ист. [7] определяем количество воздуха V₀, необходимое для сгорания 1 кг материала пожарной нагрузки. V₀=7,6 нм³/кг.

Определяем удельное критическое количество пожарной нагрузки q_кр.к., кг/м², для кубического помещения объемом V, равным общему исследуемого помещения:

(18),

Вычисляем удельное значение пожарной нагрузки q_к, кг/м² для исследуемого помещения:

(19),

где S – площадь пола помещения, равная S=V^0.667; S=(21375)^0,667=772,7м²;

А – суммарная площадь проёмов в помещении, м². А=163м²;

Q^р_Нд – низшая теплота сгорания органического стекла, равная 26,4 МДж/кг;

По формуле (19):

;

Сравнивая значения q_кр.к. и q_к, получаем, что q_кр.к=0,755< q_к=4, следовательно, в помещении будет пожар, регулируемый вентиляцией (ПРВ).

3.1.2 Расчёт среднеобъёмной температуры

Определяем максимальную среднеобъёмную температуру Т_max:

Для ПРВ:

(20),

где q – количество пожарной нагрузки, отнесённое к площади пола, кг/м²;

Т₀ – начальная среднеобъёмная температура в помещении, равная 37 ⁰С;

Определяем характерную продолжительность объёмного пожара:

(21),

где

n_ср – удельная массовая скорость выгорания органического стекла, n_ср=0,24 кг/(м²мин);

По формуле (21):

Определяем время достижения максимального значения среднеобъёмной температуры t_max: для ПРВ t_max=t_п=1,07 ч=64,2 мин.

Определяем изменение среднеобъёмной температуры (Т, ⁰С) при объёмном свободно развивающемся пожаре на характерных интервалах времени t, необходимых для построения графика температурного режима при пожаре в помещении:

(22),

откуда (23),

где

t={21,1; 43,0; 64,2; 85,3; 107,2; 128,4; 160,5; 192,6;}, мин;

Подставляя значения t в формулу (23), получаем:

По полученным значениям строим график температурного режима при пожаре в помещении (рис. 3.1).

3.2 Определение возможности распространения пожара и оценка устойчивости строительных конструкций здания

Исходя из определения предела огнестойкости, пожар может распространиться на соседнее помещение в случае потери целостности перегородки и (или) достижения на ее необогреваемой поверхности температуры Т ≥ Т^св, для древесины Т^св= 220 ⁰С.

Огнестойкость несущих металлических конструкций утрачивается вследствие снижения при нагреве прочности и упругости металла, а также за счет развития его пластических и температурных деформаций. Под воздействием этих факторов предел огнестойкости конструкции наступает или в результате потери прочности, или за счет потери устойчивости. Тому и другому случаю соответствует критическая температура, которая в общем случае зависит от вида конструкции, ее размеров, марки металла, схемы опирания и рабочей (нормативной) нагрузки. Минимальное значение критической для металла температуры принимают 500 °С.

Для определения возможности распространения пожара за пределы помещения №2 и устойчивости несущих элементов конструкции, на графике температурного режима при пожаре в помещении (рис. 3.1) отмечаем критические температуры (220 и 500 °С) и определяем время от начала пожара до окончания воздействия критических температур:

– время от начала пожара до окончания воздействия на конструкции температуры 220 ⁰С составляет 205 мин.;

– время от начала пожара до окончания воздействия на конструкции температуры 500 ⁰С составляет 160 мин.;

Определяем предел огнестойкости ограждающих и несущих конструкций помещения по прил. 3 ист. [7]:

– для перегородки типа С-115 (ГКЛ) предел огнестойкости составляет 75 мин.;

– для фермы покрытия САЭ – 5Б/1 предел огнестойкости составляет 45 мин.;

– для колонны без огнезащитного покрытия предел огнестойкости составляет 30 мин.;

Сравниваем пределы огнестойкости несущих и ограждающих конструкций со значениями времени от начала пожара до окончания воздействия критических температур t_п:

– для перегородки: П_п=60 мин < t_п=102 мин;

– для фермы покрытия: П_ф=45 мин < t_ф=160 мин;

– для колонны: П_к=30 мин < t_к=160 мин;

Таким образом, существует угроза обрушения несущих конструкций.

4. Предварительное планирование боевых действий членов добровольных противопожарных формирований по тушению пожара первичными средствами пожаротушения в помещении

4.1 Определение резерва времени для работы со средствами пожаротушения

При организации действий членов добровольных противопожарных формирований (членов ДПД) на предприятиях необходимо определить время. в течение которого пожарные добровольцы могут без угрозы для жизни и здоровья действовать по тушению пожаров (загораний) в определенном помещении.

ГОСТ 12.1.004–91 «Пожарная безопасность. Общие требования.» содержит положение о том, что эвакуация людей, (характеризуется расчетным временем эвакуации t_р) должна быть завершена до наступления минимального критического значения опасных факторов пожара (необходимого времени эвакуации t_нб). Кроме этого необходимо учитывать время, затраченное на приведение в действие средств пожаротушения (1 минута).

Таким образом, резерв времени для работы со средствами пожаротушения – это время, в течение которого члены добровольных противопожарных формирований могут без риска для жизни и здоровья действовать по тушению пожаров (загораний) после введения первичных средств пожаротушения.

Резерв времени для работы со средствами пожаротушения определяется по формуле:

(24),

4.2 Определение площади зоны риска

Зона риска – зона, возникновение пожара в которой может осложнить ситуацию в целом: повысить динамику нарастания опасных факторов пожара, блокировать эвакуационные выходы, эвакуацию людей и средства пожаротушения. Зона риска зависит от размещения пожарной нагрузки.

Площадь зоны риска можно определить по формуле для расчета площади пожара (рассматривается круговая форма распространения пожара, так как в этом случае динамика нарастания площади пожара будет максимальной и как следствие площадь зоны риска также принимает максимальное значение:

(25),

где l_ф – расстояние, пройденное фронтом горения за время свободного развития пожара, м;

Расстояние, пройденное фронтом горения за время свободного развития пожара, определяется по формуле:

, (26),

где v_л - линейная скорость распространения пожара, м/мин. v_л=0,48 м/мин;

τ – время, затраченное членами ДПД на приведение в действие средств пожаротушения (1 мин.). С учётом времени обнаружения пожара (t_нэ=0,5 мин) τ=1,5 мин.

По формуле (26):

По формуле (25):

4.3 Выбор и определение необходимого количества средств пожаротушения

На начальной стадии развития пожара имеется возможность тушения (локализации) пожара членами добровольных противопожарных формирований с помощью огнетушителей и установленных на объекте пожарных кранов.

4.3.1 Выбор и определение необходимого количества огнетушителей дли тушения пожара

При определении площади зон риска была определена площадь пожара на момент введения средств пожаротушения членами добровольных противопожарных формирований. Учитывая технические характеристики огнетушителей выбирается тип и необходимое количество огнетушителей для тушения пожара исходя из условия:

S_п0_т·n (27),

где S_п – площадь пожара на момент введения средств пожаротушения, м²;

S⁰т – огнетушащая способность огнетушителя, м²; Для данного помещения выбираем огнетушитель ОВП-5. Для данного типа огнетушителя по прил. 3 ист. [7] определяем: S⁰т=1,43 м².

n – количество огнетушителей.

Из формулы (27) следует:

(28),

Принимаем 2 огнетушителя ОВП-5.

4.3.2 Выбор и определение необходимого количества пожарных кранов для тушения пожара

Для того чтобы определить необходимое количество пожарных кранов, задействованных членами добровольных противопожарных формирований для тушения пожара, следует рассчитать требуемый расход огнетушащих средств.

Требуемый расход огнетушащих средств для локализации пожара определяется по формуле:

(29),

где S^лок _п – площадь локализации на момент введения членами добровольных противопожарных формирований стволов от пожарных кранов на тушение пожара, м. S^лок _п=1,62м²;

I_тр - интенсивность подачи огнетушащих средств, л/м²с. По прил. 3 ист. [7] определяем: I_тр=0,2 л/м²с.;

Определяем фактический расход Q_ф огнетушащих средств (по прил. 3 ист. [7]), исходя из технических характеристик имеющихся на объекте пожарных кранов: Q_ф=29,3 л/с.

Т.к. условие Q_ф=29,3 л/с > Q_тр=7,04 л/с соблюдается, то выполняется условие локализации пожара, средств пожаротушения достаточно для его ликвидации. Таким образом, для ликвидации пожара на расчётной площади зоны риска достаточно одного пожарного крана.

4.4 Определение количества и порядка действий членов добровольных противопожарных формирований при тушении пожара

Добровольные пожарные дружины (далее-ДПД) создаются в соответствии с федеральным законом «О пожарной безопасности» (статья 13) и НПБ 201–96 «Пожарная охрана предприятия. Общие требования» на предприятиях, в учреждениях и организациях независимо от их организационно-правовых форм и форм собственности. Ответственность за создание и организацию работы ДПД возлагается на собственников предприятий (работодателей). ДПД создаются на предприятиях в целях обеспечения соблюдения требований действующих норм и правил пожарной безопасности, приказов и распоряжений собственников предприятий (работодателей), проведения мероприятий по предупреждению и тушению пожаров.

Расстановка членов ДПД и порядок их действий:

– 1 член ДПД сообщает о пожаре;

– 1 член ДПД выделяются для отключения электроснабжения;

• 1 член ДПД располагается у выхода из помещения для того, чтобы
  информировать членов ДПД, производящих тушение пожара об окончании
  резерва времени для работы со средствами пожаротушения;

• 1 член ДПД прокладывает рукавную линию со стволом и работает по
  тушению пожара (работает с огнетушителем);

• 1 член ДПД открывает вентиль пожарного крана и затем работает
  подстволыциком по тушению пожара (работает с огнетушителем).

При этом необходимо учитывать медицинские противопоказания.

5. Графическая часть

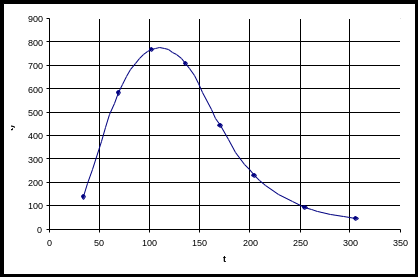

Рис. 3.1 График температурного режима при пожаре в помещении

Выводы

1. Используя результаты вычислений, полученные при определении необходимого и расчётного времени эвакуации, делаем вывод, что расчётное время эвакуации людей из помещения t_р=1,32 мин меньше необходимого времени эвакуации t_нб=3,8 мин, следовательно, угрозы людям нет.

2. Используя результаты вычислений, произведённые в разделе 3.2. «Определение возможности распространения пожара и оценка устойчивости строительных конструкций здания», делаем вывод, что предел огнестойкости металлических колонн и ферм покрытия меньше времени от начала пожара до окончания воздействия критических температур, следовательно, существует угроза обрушения несущих конструкций. Увеличение пределов огнестойкости строительных конструкций достигается в результате их огнезащиты.

– огнезащита металлических колонн и балок. Для огнезащиты металлических конструкций применяют тяжёлые материалы (бетон, кирпич и т.п.), лёгкие бетоны, огнезащитные штукатурки и покрытия. Для обеспечения необходимого предела огнестойкости несущих колонн данного помещения целесообразно увеличить толщину слоя огнезащитного покрытия ОВП до 25 мм, что увеличит предел огнестойкости до 120 мин.

3. Используя результаты вычислений, произведённые в разделе 4 «Предварительное планирование боевых действий членов добровольных противопожарных формирований по тушению пожара первичными средствами пожаротушения в помещении», делаем вывод, что резерв времени для работы со средствами пожаротушения членами ДПД составляет 3,3 мин, что меньше времени наступления первого из ОФП – в данном случае потере видимости (происходит на 4-й минуте после начала пожара). Таким образом, возможно тушение пожара членами ДПД без угрозы для их жизни и здоровья в пределах резерва времени на работу с первичными средствами пожаротушения.
