Донской Государственный Технический Университет
Кафедра «БЖ и ЗОС»
Курсовой проект
По дисциплине: «Процессы и аппараты защиты окружающей среды»
На тему: «Исследование цилиндрических циклонных аппаратов сухой очистки от пыли в табачном производстве»
Выполнила: ст. гр. БИЭ-51
Проверила: к.т.н., доцент
Петинова М.П.
Ростов-на-Дону
2008 год
Содержание:
-
Введение
-
Основные физико-химические свойства табачной пыли
-
Основные положения
-
Плотность частиц
-
Дисперсный состав табачной пыли
-
Смачиваемость частиц
-
Пожаро- и взрывоопасность частиц табачной пыли
-
Требования к воздушной среде табачных фабрик. Метеорологические условия воздушной среды в производственных помещениях табачных фабрик
Определение количества вредных выделений
Организация воздухообмена в производственных помещениях табачных фабрик
-
Мероприятия по уменьшению вредных выделений на табачных фабриках
-
Организация воздухообмена в производственных помещениях табачно-ферментационных заводов
Технологическая часть: обоснование, выбор схемы установки аппаратов, их устройство, конструктивное исполнение, принцип работы
Технологический расчет: обоснование кинематических, конструкционных, геометрических параметров аппаратов защиты воздуха
Графическая часть: схема установки очистки, два аппарата очистки воздуха (Приложение 1,2,3).
Заключение
Список используемой литературы
Введение.
В данной курсовой работе было проведено изучение табачной фабрики, в частности пыли, которая образуется в этом производстве. Так же целью работы было определить эффективность пылеочистки выбранного оборудования.
Различают два вида табачных предприятий: табачные фабрики, где происходит изготовление табачных изделий — папирос, сигарет и др., и табачно-ферментационные предприятия, где осуществляется специальная обработка табачного сырья, полученного от сельскохозяйственных предприятий, — ферментация
На табачных фабриках применяется единая технологическая схема, основанная на поточности производства, его комплексной механизации и автоматизации. В то же время почти на каждой табачной фабрике имеются особенности организации технологического процесса, которые объясняются различием в расположении производственных помещений, оснащенностью различным оборудованием и др. Это должно быть учтено при разработке и реконструкции систем вентиляции и кондиционирования.
Технологический процесс на табачных фабриках состоит из трех потоков — подготовки табачного сырья, изготовления сигарет, изготовления папирос. Перемещение табачного сырья с первого потока на второй и на третий, а также внутри потоков производится, как правило, системами пневмотранспорта. На табачных фабриках основными производственными цехами являются табачный, сигаретный и папиросный.
Технологический процесс на табачных фабриках сопровождается выделением вредных веществ, а также избыточной теплоты. Основная вредность табачного производства — табачная пыль, выделение которой происходит на всех его участках. В процессе тепловой обработки и увлажнения табака выделяются теплота, влага, а также пары никотина и метилового спирта. Бумажная пыль образуется в бобинорезательном и бумагорезательном отделениях, а также в сигаретном и печатном цехах.
В табачном цехе происходит увлажнение, расщипка и резание табака. Конечной продукцией цеха является резаный табак.
На современных табачных фабриках кипы листового табака, разделенные на несколько частей, поступают в барабаны прямого кондиционирования листового табака. В этом оборудовании совмещается его увлажнение и расщипка.
На некоторых фабриках еще применяют увлажнение листового табака в камерах и его расщипку в барабанах. Для резания табака сейчас в основном применяют ротационные станки, в которых резание производится с помощью вращающейся головки, имеющей несколько ножей. Резаный табак подается в силоса системой пневмотранспорта. В табачном цехе происходит выделение табачной пыли при распаковке кип, а также из-за неплотностей в узлах оборудования и коммуникаций на отдельных участках.
Сигаретный цех. Сигареты в основном изготавливают на высокопроизводительных сигаретных машинах-автоматах различных конструкций. Подача резаного табака в дистрибуторы сигаретных машин производится как правило пневматически. В сигаретных цехах запыленность обычно ниже, чем в папиросных, и при соблюдении технологических требований не превышает ПДК.
Источниками тепловыделения в цехе являются электродвигатели производственного оборудования, а в летнее время также солнечная Радиация. Тепловыделения происходят и от людей. Влаговыделения незначительны. Их источниками являются люди.
Папиросный цех. Папиросное производство оснащено папиросонабивными машинами МКБФ, имеющими большое число источников пылевыделения.
Запыленность воздуха в папиросных цехах весьма различна. При пневматической подаче табака к машинам и достаточной герметизации узла питания машин и других точек пневмоподачи она незначительно превышает ПДК. Запыленность воздуха значительно выше при ручном перемешивании табака в бункере, что имеет место на некоторых фабриках, а также при ручной загрузке машин.
В печатном цехе основной вредностью является бумажная пыль, выделяющаяся при изготовлении заготовок для упаковки папирос и сигарет, а также пары растворителей, испаряющиеся при высыхании красок.
2. Основные физико-химические свойства пыли
К основным физико-химическим свойствам пыли относят ее дисперсность, т. е. степень измельчения, строение частиц, плотность, удельную поверхность, нижний и верхний пределы взрыва, электрические свойства и др.
Знание этих свойств позволяет судить о степени опасности в санитарно-гигиеническом отношении данной пыли, способности пыли образовывать взрывоопасные концентрации с воздухом, более или менее длительное время находиться в воздухе во взвешенном состоянии и т. д. Наконец, знание этих характеристик пыли совершенно необходимо для выбора методов и устройств для пылеулавливания, а также для применения технологических решений по уменьшению пылеобразования и пылевыделения.
2.1. Основные положения
В технике и в повседневной жизни постоянно приходится сталкиваться с веществами, находящимися в измельченном состоянии. Целью многих технологических процессов является раздробление твердых веществ для приведения их в пылевидное состояние.
В других случаях материал подвергается частичному распылению вследствие особенностей технологического процесса, обычно из-за несовершенства его, а также из-за особенностей обрабатываемого сырья. Значительное измельчение наблюдается при транспортировке материалов в результате трения о стенки пневмопроводов в системах пневмотранспорта, при перегрузке и т. д. Эти потери весьма ощутимы.
Например, при производстве табачных изделий до 1 %, а по некоторым данным до 2 % табака, поступающего в производство, подвергается измельчению и в значительной мере превращается в пыль. В данном случае образовавшаяся пыль является побочным продуктом производства. Эта пыль — чистые потери для производства, поскольку она непосредственно, без переработки для производства табачных изделий, не может быть использована.
Для правильного выбора пылеулавливающего оборудования, разработки новых и совершенствования существующих пылеулавливающих устройств, а также для проведения технологических мероприятий по уменьшению пылеобразования и пылевыделения необходимо знать основные свойства пыли.
Здесь рассматриваются общие понятия о пыли, основные закономерности движения и осаждения пыли, общие ее характеристики и физико-химические свойства, а также методы их определения.
2.2. Плотность частиц
Табачная пыль обладает малой плотностью и значительной парусностью, что способствует ее распространению даже незначительным током воздуха. Вредность пыли зависит от ее токсичности, размера частиц и концентрации в воздухе рабочей зоны. Табачная пыль содержит комплекс токсичных химических ингредиентов, основной из которых — никотин. Он обнаружен во всех пробах пыли и составляет от 0,81 % до 2,70% от массы пыли. Табачная пыль содержит также аммиак, фенолы, эфирные масла и др.
Входящие в состав пыли вредные вещества поражают сердечнососудистую систему человека, его дыхательные пути, желудочно-кишечный тракт, нервную систему, органы зрения и др. Вдыхаемая табачная пыль насыщает организм никотином в пятнадцать раз сильнее, чем такое же количество выкуренного табака с тем же содержанием никотина.
Табачная пыль многокомпонентна. Она состоит из органической части (измельченные части растения) и минеральной (элементы почвы, попавшие на табак при его выращивании и первичной обработке).
Содержание минеральных примесей в табачной пыли изменяется по ходу технологического процесса. В пыли после пневмотранспортных установок листового табака минеральных примесей содержится около половины от общей массы. В пыли после пневмотранспортных установок резаного табака содержание этих частиц составляет примерно 2-4%. На одной и той же фабрике состав табачной пыли не остается постоянным, а изменяется в зависимости от качества сырья, его запыленности, технологии производства, параметров воздуха и т. д.

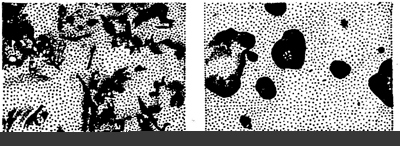

На (рис. 1,а) показана микрофотография табачной пыли, отобранной в системе пневмотранспорта листового табака. Очертания пылевых частиц на ней более резкие, чем очертания частиц, отобранных в системе пневмотранспорта резаного табака (рис. 1, б). Объясняется это тем, что в процессе обработки и перемещения сырья сглаживаются неровности краев частиц.
Рис. 1. Микрофотографии табачной пыли: а — после рукавных фильтров системы пневмотранспорта листового табака; б — после рукавных фильтров системы пневмотранспорта резаного табака.
Плотность табачной пыли по данным, приведенным в различных источниках, составляет от 1,3 до 1,85 г/см3. Среднее значение плотности пыли, отобранной на табачных фабриках в Москве, Ростове-на-Дону, Краснодаре, Армавире, составляет 1,78 г/см3.
Скорости витания частиц табачной пыли, имеющей плотность 1,78 г/см3, приведены ниже.
Таблица 1.
Диаметр частиц, мкм Скорость витания, см/с
До 5 До 0,9
5-10 0,9-3,7
10-20 3,7-18
20-30 18-28
30-40 28-48
40-50 48-78
50-60 78-92
Свыше 60 Свыше 92
Спектральный анализ табачной пыли показал наличие в ней кремния, кальция, магния, меди, титана, марганца, алюминия, железа, хрома, натрия и др.
-
Дисперсный состав пыли
| Табачная пыль, как и другие промышленные пыли, полидисперсна, т. е. состоит из частиц различного размера. Дисперсный состав табачной пыли определен с помощью центробежной воздушной сепарации на приборе «Бако». Дисперсный состав пыли подчиняется логарифмически нормальному закону распределения частиц по размерам. На (рис. 2,а) показан дисперсный состав табачной пыли (геля), осевшей в папиросных цехах ряда табачных фабрик. Более значительное содержание мелких фракций в пыли говорит о большем измельчении вследствие меньшей влажности сырья на данной фабрике. Дисперсный состав пыли также зависит от места отбора: более крупные фракции осаждаются ближе к источнику пылеобразования. На (рис.2,б) представлен дисперсный состав пыли, отобранной в системах пневмотранспорта листового табака. Доля мелких фракций здесь несколько выше, чем на предыдущем графике. Удельная поверхность табачной пыли составляет от 1810 см2/г (осажденная в циклоне I ступени очистки) до 7260 см2/г (витающая в воздухе папиросного цеха). Условный средний диаметр частиц пыли составляет соответственно от 18,5 до 4,64 мкм. При увеличении удельной поверхности частиц повышается их химическая и физическая активность. |

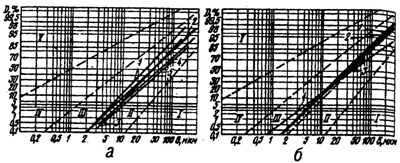

| Рис 2. Дисперсный состав табачной пыли: а — осевшей в папиросных цехах табачных фабрик: 1 — Ростовской; 2 — Армавирской; 3 — Краснодарского комбината; 4 — «Дуката»; 5 — «Явы»; б — отобранной из системы пневмотранспорта листового табака фабрик: 1 —Ростовской; 2 — Армавирской; 3 — Краснодарского комбината; 4 — «Дуката». |
-
Смачиваемость частиц
| Влажность пыли отличается от влажности листового и резаного табака. На основании исследований построены изотермы сорбции для образцов пыли (рис. 3). При изменении относительной влажности воздуха от 50% до 75% влажность табачной пыли изменяется от 7,5% до 8,5%. ПДК табачной пыли в воздухе рабочей зоны — 3 мг/м3 . Другими вредными выделениями табачного производства являются избыточная конвективная и лучистая теплота, влага, а также метиловый спирт и бумажная пыль. |
| |

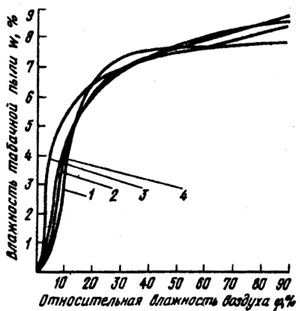

| Рис 3. Изотермы сорбции табачной пыли на фабриках: 1 — Ростовской; 2 — Армавирской; 3 — «Дукате»; 4 — Краснодарском комбинате. |
| Метиловый спирт (метанол, древесный спирт): температура кипения — 65 °С, в производственных условиях поступление в организм возможно через легкие в виде паров. Хроническое отравление наступает медленно, при вдыхании паров и сопровождается раздражением слизистых оболочек, головными болями, звоном в ушах расстройством зрения. |
-
Пожаро- и взрывоопасность частиц пыли
Температура воспламенения табачной пыли в состоянии аэровзвеси — 988 °С. Нижний концентрационной предел распространения пламени (НКПРП) табачной пыли равен 68,0 и 101 г/м3. Разные значения объясняются тем, что исследованная пыль имела различный фракционный состав, влажность и зольность. Такая концентрация табачной пыли в воздухе в производственных условиях не встречается. Поэтому табачную пыль к числу взрывоопасных не относят. Реальна пожарная опасность табачной пыли. Обладая низкой температурой воспламенения, пыль (гель), осевшая на поверхности с высокой температурой, может воспламениться и вызвать пожар. Пожароопасность табачной пыли должна постоянно учитываться. Необходимо также принять меры против статического электричества.
