Отделение ферментации табака. В отделении происходят значительные тепло-и влаговыделения. Вентиляционная система должна поддержи­вать tB = 18 °С, а отно­сительную влажность — до 60%.

На современных табачно-ферментационных заводах, осна­щенных линиями не­прерывной фермен­тации УНД или по­точными линиями ферментации ПФЛ, приток воздуха осу­ществляется общеоб­менными системами, а его удаление - крышными вентиля­торами.

Для улавливания нагретых паров и га­зов, выделяющихся из установки ПФЛ при заталкивании вагонеток, над входным проемом ферментационных линий (габаритные размеры проема — 3650x3600 мм) устанавливаются воздухоприемники местной вытяжной вентиляции. Местные отсосы выполнены в виде спаренных зонтов расположенных над проемом. Вытяжка воздуха осуществляется крышным вентилятором . Вентилятор включается одновременно с ме­ханизмом подъема шторы, закрывающей проем, и отключается при его остановке. Для повышения эффективности отсосов к зонтам с боков подвешиваются брезентовые шторки, натяжение которых обес­печивается прикрепленными к ним грузами.

6. Технологическая часть: обоснование, выбор схемы установки аппаратов, их устройство, конструктивное исполнение, принцип работы.

На табачных фабриках очистке от табачной пыли подвергается воздух следующих систем: пневмотранспорта листового и резаного табака; поступающий от местных отсосов, установленных у технологического оборудования; наружный приточный и рециркуляционный воздух систем кондиционирования.

Системы пневмотранспорта выполняют на табачных фабриках технологические функции (перемещение табачного сырья). Воздух, поступающий от этих систем, имеет высокое начальное содержание пыли. Содержание пыли в воздухе от систем пневмотранспорта листового табака — около 4300 мг/м 3 , а от систем резаного табака — до 17000 мг/м 3.

Содержание пыли в воздухе от местных вытяжных систем составляло 35 мг/м 3 .

Содержание пыли в наружном приточном воздухе составляет обыч¬но 1-2 мг/м3. В рециркуляционном воздухе после очистки содержа¬ние пыли не должно превышать 30% от ПДК, т. е. 0,9 мг/м3 .

Указанные концентрации должны быть учтены при выборе пыле-улавливающего оборудования и схем очистки.

Для очистки наружного и рециркуляционного воздуха в системах кондиционирования и общеобменной приточной вентиляции табач¬ных фабрик применяют воздушные фильтры — масляные ячейковые и самоочищающиеся. Для повышения эффек¬тивности очистки рециркуляционного воздуха перспективно исполь¬зование искусственной ионизации.

При выборе оборудования для очистки выбросов от табачной пыли нужно учитывать особенности данной пыли: гидрофильность, малую плотность, значительную парусность, многокомпонентность и др. В настоящее время для очистки выбросов от табачной пыли применя¬ют два вида пылеулавливающего оборудования — циклоны и рукав¬ные фильтры.

Циклоны даже самых совершенных конструкций нецелесообразно применять в качестве единственной ступени очистки в связи с тем, что они не обеспечивают эффективное улавливание тонких фракций пыли. В то же время вполне рационально применять циклоны на первой ступени очистки, до рукавных фильтров.

В качестве единственной ступени, а при двухступенчатой очистке на II ступени на табачных фабриках обычно используют рукавные фильтры всасывающего типа. Широко распространены всасывающие фильтры ФВ.

В настоящее время в рукавных фильтрах в качестве фильтроваль¬ной ткани применяют главным образом сукно № 2. Эта ткань не в полной мере соответствует особенностям табачной пыли, в частно¬сти наличию в ней минерального компонента. Улучшение очистки воздуха в рукавных фильтрах может быть достигнуто при примене¬нии фильтровальной ткани из синтетических материалов.

Лучшими показателями обладает ткань из нитрона (наибольшая пылеемкость при относительно низком гидравли¬ческом сопротивлении). Данная ткань может быть рекомендована для применения в рукавных фильтрах при очистке воздуха от табачной пыли. Испыта¬ния рукавных фильтров ФВ, оснащенных фильтровальной тканью из нитрона, проведенные в производственных условиях, показали, что степень очистки составила в среднем 99,9% по сравнению с 99,2% при использовании сукна № 2.

При одноступенчатой очистке воздуха от пневмотранспорта листового и резаного табака в качестве единственной ступени применяется рукавный фильтр. При начальной запыленности воздуха около 5000-20000 мг/м3 и эффективности рукавного фильтра 99% остаточная запыленность будет 50-200 мг/м3 , что недопустимо исходя из экологических требований. Таким образом, в установках очистки воздуха от пневмотранспорта листового и резаного табака необходимо применять двухступенчатую схему: I ступень — циклон, II ступень — рукавный фильтр. Благодаря этому уменьшается из-нос фильтровальной ткани. Дополнительные затраты, связанные с устройством второй ступени, оправдывают себя также экономичес¬ки.

Рукавные фильтры типа ФРО-5000

Корпус фильтра разделен на секции, внутри размещены открытые снизу рукава. Нижняя часть рукавов прикреплена к решетке. Сверху заглушены крышками, прикрепленными к раме подвеса. Газ поступает в рукава снизу. Пыль осаждается на внутренней мосты рукавов.

Удаление осадка пыли с внутренней поверхности рукавов осуществляется обратной продувкой очищенным газом с помощью вентилятора. Для переключения секций на продувку в них предусмотрены два дроссельных клапана: один на коллекторе очищенного газа, другой — на продувочном коллекторе. Во время регенера¬ции дроссель секции на коллекторе очищенного газа зак¬рыт, а на продувочном коллекторе — открыт. Переклю¬чение потоков неочищенного и чистого газа при обрат¬ной продувке производится с помощью дроссельных заслонок с пневмоцилиндрами, работающими при дав¬лении 0,5 МПа (5 кгс/см2).

Корпус фильтров изготовлен из углеродистой стали, бункер — из коррозионностойкой стали.

Фильтры устанавливают в здании. Фильтр ФР-5000 может быть размещен и на открытом воздухе, но при этом верх фильтра закрывают утепленным шатром, а бункерную часть располагают в утеплен¬ном помещении.

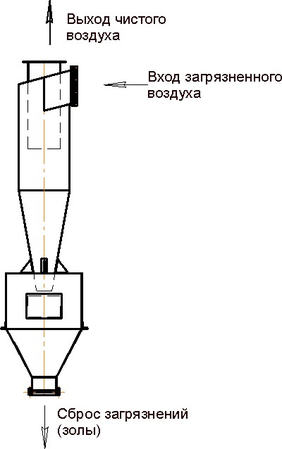

Циклоны являются одними из простейших пылеулавливающих устройств.

Осаждение пыли в циклонах происходит под действием центробежной силы.

Запыленный газ по воздуховоду подается в цилиндрическую часть циклона где за счет тангенциального ввода приобретает вихревое движение. Частицы пыли под действием центробежной силы отбрасывается к стенкам циклона и ссыпаются по конической его части к разгрузочному отверстию. Обеспыленный воздух отводится из циклона через верхний патрубок.

7. Технологический расчет: обоснование кинематических, конструкционных, геометрических параметров аппаратов защиты воздуха

Расчёт циклона ЦН-15

ДЛЯ РАСЧЕТОВ ЦИКЛОНОВ НЕОБХОДИМЫ СЛЕДУЮЩИЕ ИСХОДНЫЕ ДАННЫЕ:

-количество очищаемого газа - Q = 1.4 м³/с;

-плотность газа при рабочих условиях - = 0,89 кг/м³;

-вязкость газа - = 22,210^-6 Нс/м²;

-плотность частиц пыли - _ч = 1750 кг/м³;

-плотность пыли – d_П = 25 мкм;

-дисперсность пыли - lg_ч = 0,6;

-входная концентрация пыли – С_вх = 80 г/м³.

- требуемая эффективность очистки газа от пыли не менее = 0.87

Расчеты могут показать, что при заданных условиях невозможно обеспечить требуемое значение коэффициента очистки газов, или при этом имеют место чрезмерные потери давления. В этом случае только экономический расчет различных аппаратов пылеулавливания может установить их оптимальные параметры.

Расчет: Задаёмся типом циклона и определяем оптимальную скорость газа _опт, в сечении циклона диаметром Д.

Таблица 1

Выберем циклон ЦН-15, оптимальная скорость газа, в котором _опт = 3,5 м/с.

Определяем диаметр циклона, м. :

Ближайшим стандартным сечением является сечение в 700 мм.

По выбранному диаметру находим действительную скорость движения газа в циклоне, м/с

м/с,

где n – число циклонов.

Действительная скорость движения газа в циклоне не должна отклоняться от оптимальной более чем на 15%.

Вычисляем коэффициент гидравлического сопротивления одиночного циклона:

где К₁ – поправочный коэффициент на диаметр циклона (таблица 2);

К₂ - поправочный коэффициент на запыленность газа (таблица 3);

₅₀₀ – коэффициент гидравлического сопротивления одиночного циклона диаметром 500 мм.

Таблица 2 Значение коэффициента К 1, для диаметров D (мм) циклона

Таблица 3. Значение коэффициента К2 на запыленность газа при С вх ,г/_м³

Определяем гидравлическое сопротивление циклона:

Па

где р и ω соответственно плотность и скорость воздуха в расчетном сечении аппарата; ₅₀₀ -коэффициент гидравлического сопротивления одиночного циклона диаметром 500мм, Значение ₅₀₀ выбирают из таблицы 4.
