б) Прерывание на 0,5 с происходит во время цикла передачи. Должно быть проверено, что прерывание не препятствует работоспособности приемника. Для этой цели приемник запускается сообщением с рабочим напряжением U_pa6, при этом остальные влияющие величины имеют свои нормальные значения. В определенной точке цикла напряжение питания прерывают на 0,5 с, посредством чего эта точка может быть помещена в различные положения в последующих циклах (например, в положение начального, информационного импульса или интервала импульса). Сообщение должно быть составлено таким образом, чтобы команда на изменение состояния выходно-го(ых) элемента(ов) располагалась после прерывания.

Следует проверить, не возникло ли каких-либо неполадок в работе. В случае, когда помеха совпадает со стартовым битом или информационным импульсом, относящимся к этой команде, или близко к нему, считают, что операция не выполняется. Во всех других случаях команда должна выполняться.

5.6.5 Испытание невосприимчивости к электростатическим разрядам

Испытание должно быть проведено в соответствии с ГОСТ Р 51317.4.2 при следующих условиях:

- контактный разряд;

- уровень жесткости 4;

- испытательное напряжение 8 кВ;

- число разрядов 10.

а) Цепи находятся под напряжением U_ном — ток в выходных элементах отсутствует.

Электростатический разряд не должен воздействовать на приемник:

- в состоянии покоя приемник не должен запускаться;

- во время цикла передачи выходные элементы должны работать нормально в соответствии с командами сообщения.

б) Приемник в нерабочем состоянии после приложения электростатического разряда не должен иметь повреждений.

5.6.6 Испытание невосприимчивости к высокочастотным электромагнитным полям

Испытание должно быть проведено в соответствии с ГОСТ Р 51317.4.3 при следующих условиях:

- цепи находятся под напряжением U_ном;

- полоса частот от 80 до 1 000 МГц;

- уровень жесткости испытаний 3;

- испытательная напряженность поля 10 В/м.

Приложение высокочастотных электромагнитных полей не должно воздействовать на приемник:

- в состоянии покоя приемник не должен запускаться и функционирование таймеров не должно нарушаться;

- во время цикла передачи выходные элементы должны работать нормально в соответствии с командами сообщения.

5.6.7 Испытание быстрыми переходными всплесками

Испытание должно быть проведено в соответствии с ГОСТ Р 51317.4.4 при следующих условиях:

- цепи находятся под напряжением U_ном;

- испытательное напряжение 2 кВ;

- продолжительность испытания 60 с.

Всплески должны быть приложены только к зажимам питания приемника согласно рисунку 6 ГОСТ Р 51317.4.4 с подсоединенной/отсоединенной сетью согласно рисунку 4.

Приемник должен быть испытан в состоянии покоя и во время циклов передачи, каждый раз в течение 1 мин, а также при положительной и отрицательной полярностях.

Если всплески приложены во время нахождения приемника в состоянии покоя, необходимо проверить, что он не включился под воздействием всплесков. Для этой цели спустя 3 с после приложения всплесков передается сообщение с рабочим напряжением U_раб. Выходные элементы должны работать точно в соответствии с командами этого сообщения.

Если всплески приложены во время цикла передачи, то необходимо проверить, что они не препятствуют работоспособности приемника. Для этой цели приемник включается сообщением с рабочим напряжением U_pa6. Должно быть проверено, что несмотря на приложение всплесков не происходит неправильного срабатывания. В случае, когда помеха совпадает со стартовым битом или информационным импульсом, относящимся к этой команде, или близко к нему, допускается невыполнение операции. Во всех других случаях команда должна выполняться.

Однако в нерабочем состоянии или даже при некоторых видах кодов может допускаться ложное срабатывание, если переходное явление совпадает с положением импульса или близко к нему.

5.6.8 Испытание невосприимчивости к магнитным полям постоянного тока

Испытание на влияние внешних магнитных полей должно быть выполнено с помощью катушки, проводящей постоянный ток, как описано в приложении К, которая движется по всем лицевым поверхностям корпуса. Значение прилагаемой магнитодвижущей силы (в ампер-витках) должно быть согласовано между потребителем и изготовителем.

Во время испытания приемник должен сохранять свою работоспособность (испытание при работе с U_раб, испытание нерабочего состояния с U_н.раб, при этом управляющее напряжение нормально закодировано, все другие влияющие величины имеют свои значения согласно приложению Г).

5.6.9 Испытание невосприимчивости к магнитным полям переменного тока

Испытание должно быть проведено путем продвижения приемника внутри катушки диаметром 1 м и с магнитодвижущей силой, эквивалентной 400 ампер-виткам (0,5 мТл).

Во время испытания приемник должен сохранять свою работоспособность (испытание при работе с U_pa6, испытание нерабочего состояния с U_н.раб, при этом управляющее напряжение нормально закодировано, другие влияющие величины имеют свои значения согласно приложению Г).

5.7 Измерение радиопомех

Испытание на радиопомехи должно быть проведено в соответствии с разделами 6 и 7 ГОСТ Р 51318.22 для частот от 0,15 до 30 МГц и от 30 до 300 МГц соответственно.

Полученные значения не должны превышать предельных значений, приведенных в разделе 4 и приложениях А и В ГОСТ Р 51318.22.

5.8 Значения влияющих величин для различных испытаний Значения влияющих величин представлены в приложении Л.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Приемочные испытания

Приемочные испытания должны проводиться потребителем или изготовителем как 100%-ное испытание или как выборочное испытание (по желанию).

При поставке партии менее чем из 50 приемников предпочтительно 100%-ное испытание. Для выборочных испытаний поставляемые партии из более 1200 приемников должны быть подразделены . на частичные партии, состоящие из не более чем 1200 приемников. Приемочные испытания должны включать в себя:

а) испытание в рабочем состоянии:

1) при рабочем напряжении U_раб,

2) для каждого напряжения питания 180, 230 и 255 В (испытание при 230 В может быть опущено),

3) при нормальных значениях других влияющих величин в соответствии с приложением Г;

б) испытание в нерабочем состоянии:

1) при нерабочем напряжении U_н.раб,

2) для каждого из напряжений питания 180, 230 и 255 В (испытание при 230 В может быть опущено),

3) при нормальных значениях других влияющих величин в соответствии с приложением Г;

в) проверка конструктивных требований; визуально проверяют:

1) конструкцию корпуса,

2) размещение электрических соединений,

3) воздушный зазор и длину путей утечки на зажимной плате,

4) маркировку приемников.

А.1 100%-ное испытание

Испытание должно быть проведено на всех приемниках поставляемой партии. Приниматься должны только приемники без повреждений.

А.2 Выборочные испытания

Испытания должны быть проведены на выборке приемников, взятой случайным образом из поставляемой партии.

Выборочные испытания должны быть проведены в соответствии с ГОСТ Р 50779.71 по следующим критериям:

- уровень контроля II согласно таблице I ГОСТ Р 50779.71;

- план контроля — одно- и двухступенчатый согласно таблицам II и III ГОСТ Р 50779.71;

- приемочный уровень дефектности AQL =1,0 для каждого испытания отдельно.

Таблица А.2.1 — Одноступенчатый план

Таблица А.2.2 — Двухступенчатый план

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Определения, относящиеся к кодам

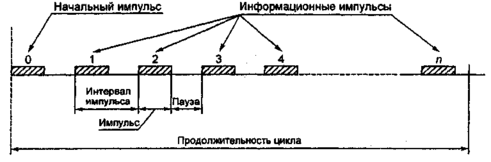

Б.1 Код управляющих импульсов

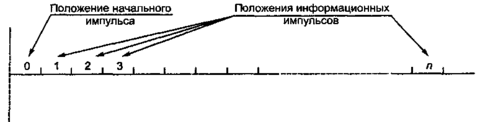

Пример 1

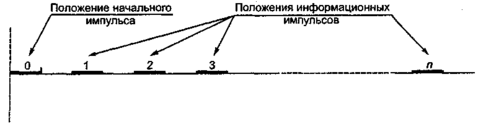

Пример 2

Б.2 Сообщение

Пример 1 — Без паузы между импульсами

Пример 2 — С паузой между импульсами

ПРИЛОЖЕНИЕ В

(обязательное)

Соотношения между температурой окружающего воздуха

и относительной влажностью

- пределы для каждых из 30 сут а течение года;

- пределы, достигнутые случайно в некоторые дни;

- среднегодовое значение

ПРИЛОЖЕНИЕ Г

(обязательное)

Нормальные и предельные значения влияющих величин

Таблица Г.1

* Возможные значения установлены в 4.1.1.

** Возможные значения установлены в 4.1.2.
