Испытание должно быть проведено в соответствии с ГОСТ Р 51317.4.2 при следующих условиях:
- напряжение в цепи Uном;
- контактный разряд;
- уровень жесткости испытаний 4;
- испытательное напряжение 8 кВ;
- число разрядов 10.
Приложение электростатического разряда не должно вызывать какого-либо изменения в отсчете времени и в положении контакта(ов) переключателя. Переключатель не должен иметь каких-либо повреждений и должен оставаться в пределах требований к точности.
5.6.5 Испытание на невосприимчивость к высокочастотным электромагнитным полям
Испытание должно быть проведено в соответствии с ГОСТ Р 51317.4.3 при следующих условиях:
- напряжение в цепи Uном;
- полоса частот от 80 до 1 000 МГц;
- уровень жесткости испытаний 3;
- испытательная напряженность поля 10 В/м.
Наложение высокочастотного электромагнитного поля не должно вызывать какого-либо изменения в отсчете времени и в положении контакта(ов) переключателя.
5.6.6 Испытание быстрыми переходными всплесками
Испытание должно быть проведено в соответствии с ГОСТ Р 51317.4.4 при следующих условиях:
- напряжение в цепи Uном;
- испытательное напряжение 2 кВ;
- продолжительность испытания 60 с.
Всплески должны быть приложены только к зажимам питания переключателя в соответствии с рисунком 6 ГОСТ Р 51317.4.4 с подсоединенной/отсоединенной сетью согласно рисунку 4.
Переключатель должен испытываться в течение 1 мин при положительной и отрицательной полярностях.
Следует проверять, чтобы всплески не мешали нормальной работе переключателя и чтобы переключатели нагрузки, тарифа и показателя максимума включались и выключались нормально.
5.6.7 Испытание на невосприимчивость к магнитным полям постоянного тока
Испытание на влияние внешних магнитных полей должно быть проведено с катушкой, по которой проходит постоянный ток, как описано в приложении Г, и которая движется по всем поверхностям корпуса. Значение прилагаемой магнитодвижущей силы (в ампер-витках) должно быть согласовано между потребителем и изготовителем.
Во время испытания переключатель должен сохранять свою работоспособность (влияющие величины при этом имеют значения, приведенные в приложении В).
5.6.8 Испытание на невосприимчивость к магнитному полю переменного тока
Испытание должно быть проведено путем продвижения переключателя внутри катушки диаметром 1 м и магнитодвижущей силой, эквивалентной 400 ампер-витками (0,5 мТл).
Во время испытания переключатель должен сохранять свою работоспособность (влияющие величины при этом имеют значения, приведенные в приложении В).
5.7 Измерение радиопомех
Испытание на радиопомехи должно быть проведено в соответствии с разделами 6 и 7 по ГОСТ Р 51318.22 для частот от 0,15 до 30 МГц и от 30 до 300 МГц соответственно.
Полученные значения не должны превышать предельных значений, приведенных в разделе 4 и приложениях А и В ГОСТ Р 51318.22.
ПРИЛОЖЕНИЕ А
(рекомендуемое)
Приемочные испытания
Приемочные испытания должны проводиться потребителем или изготовителем как 100 %-ные испытания или как выборочное испытание (по желанию).
При поставке партии менее чем из 50 переключателей предпочтительно 100 %-ное испытание.
Для выборочных испытаний поставляемые партии из более чем 1200 переключателей должны быть подразделены на частичные партии, состоящие из не более чем 1200 переключателей.
Приемочные испытания должны включать в себя:
а) испытание точности хода.
Номинальное напряжение питания Uном, номинальная частота питания fном и нормальные значения других влияющих величин (см. приложение В);
б) испытание работы дисплея и переключателей;
в) проверка требований к конструкции. Визуально проверяют:
- конструкцию корпуса;
- размещение электрических соединений;
- установку переключателей;
- воздушный зазор и длину путей утечки по зажимной плате;
- маркировку, наносимую на переключатель.
Приемочные испытания могут включать также испытание изоляции напряжением переменного тока в соответствии с 5.4.6.3.
А.1 100 %-ное испытание
Должно проводиться на каждом переключателе поставляемой партии.
Приниматься должны только переключатели без повреждений.
А.2 Выборочное испытание
Должно проводиться на выборке переключателей, взятой случайным образом из поставляемой партии.
Выборочные испытания должны быть проведены по ГОСТ Р 50779.71 со следующими критериями:
- уровень контроля — II в соответствии с таблицей I ГОСТ Р 50779.71;
- план контроля — одно- и двухступенчатый согласно таблицам II и III ГОСТ Р 50779.71 соответственно;
- приемочный уровень дефектности — AQL = 1,0 для каждого испытания отдельно.
Таблица А.2.1— Одноступенчатый план
| Размер партии | Объем выборки | Приемочное число | Браковочное число |
| 51-150 | 13 | 0 | 1 |
| 151-500 | 50 | 1 | 2 |
| 501-1200 | 80 | 2 | 3 |
Таблица А.2.2 — Двухступенчатый план
| Размер партии | Объем первой выборки | Приемочное число для первой выборки | Браковочное число для первой выборки | Объем второй выборки | Приемочное число для двух выборок вместе | Браковочное число для двух выборок вместе |
| 5-150 | 13 | 0 | 1 | — | — | — |
| 151-500 | 32 | 0 | 2 | 32 | 1 | 2 |
| 501—1200 | 50 | 0 | 3 | 50 | 3 | 4 |
ПРИЛОЖЕНИЕ Б
(обязательное)

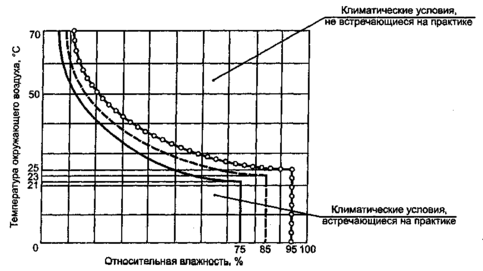

Соотношения между температурой окружающего воздуха
и относительной влажностью
- пределы для каждых из 30 сут в течение года;
- пределы, достигнутые случайно в некоторые дни;
- среднегодовое значение
ПРИЛОЖЕНИЕ В
(обязательное)
Нормальные и предельные значения влияющих величин
Таблица В.1
| Влияющая величина | Нормальное значение | Предельное значение | |||
| Значение | Допускаемое отклонение | Максимальное | Минимальное | Допускаемое отклонение | |
| Напряжение питания, В | Uном* | ±1 % | 1,15 Uном | 0,8 Uном | ±1 % |
| Частота питания, Гц | fном** | ±0,1 % | 1,01 fном | 0,98 fном | ±0,1 % |
| Температура, °С | Плюс 23 | ±3 | Плюс 55 | Минус 25 | 2 |
| Относительная влажность, % | 65 | ±10 | 95 | — | 0; -5 |
* Возможные значения установлены в 4.1.1.
** Возможные значения установлены в 4.1.2.
ПРИЛОЖЕНИЕ Г
(обязательное)
Электромагнит для испытания влияния магнитных
полей внешнего происхождения
