Таблица 21 – Конструктивные слои из смесей щебеночно-гравийно-песчаных, соответствующих ГОСТ 25607-94 и ГОСТ 3344-83
| Материал слоя | Размер зерен, мм | Нормативные значения модуля упругости, Е, МПа |
| Щебеночные/гравийные смеси (С) для покрытий (ГОСТ 25607) | ||
| С1 – 40 | 300/280 | |
| С2 – 20 | 290/265 | |
| Смеси для оснований | ||
| С3 – 80 | 280/240 | |
| С4 – 80 | 275/230 | |
| С5 – 40 | 260/220 | |
| С6 – 20 | 240/200 | |
| С7 – 20 | 260/180 | |
| Шлаковая щебеночно-песчаная смесь из неактивных и слабоактивных шлаков (ГОСТ 3344) | ||
| C1 – 70 | 275 | |
| С2 – 70 | 260 | |
| С4 – 40 | 250 | |
| С6 – 20 | 210 | |
Значения модулей упругости материалов, содержащих органическое вяжущее, необходимо принимать во всех климатических зонах при температуре +10 °С по таблице 22.
Таблица 22 – Нормативные значения кратковременного модуля упругости асфальтобетонов различных составов (при расчете конструкции по допускаемому упругому прогибу и по условию сдвигоустойчивости)
| Материал | Марка битума | Кратковременный модуль упругости Е, МПа, при температуре покрытия, °С | ||||||
| +10 | +20 | +30 | +40 | +50 (60) | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Плотный асфальтобетон и высокоплотный асфальтобетон | Вязкого БНД и БН: 40/60; 60/90; 90/130 130/200; 200/300 | 4400; 3200; 2400 1500; 1200 | 2600; 1800; 1200 800; 600 | 1550; 1100; 550 670; 500 | 850; 650; 550 460; 420 | 520; 460; 420 380; 360 | ||
| Жидкого: БГ-70/130; СГ-130/200 СГ-70/130; МГ-70/130 | 1000; 1000 800; 800 | 420; 420 360; 360 | 400; 400 350; 350 | 350; 350 350; 350 | 350; 350 350; 350 | |||
| Пористый и высокопористый асфальтобетон | Вязкого БНД и БН: 40/60; 60/90; 90/130 130/200; 200/300 | 2800; 2000; 1400 1100; 950 | 1700; 1200; 800 600; 450 | 900; 700; 510 400; 350 | 540; 460; 380 340; 330 | 390; 360; 350 340; 330 | ||
| Плотный дегтебетон | - | 3800 | 1500 | 800 | 500 | 350 | ||
| Пористый дегтебетон | - | 2000 | 300 | 400 | 350 | 300 | ||
| Асфальтобетоны холодные Бх | - | 1300 | - | - | - | - | ||
| Вх | - | 1100 | - | - | - | - | ||
| Гх | - | 900 | - | - | - | - | ||
| Дх | - | 750 | - | - | - | - | ||
Конструкцию дорожной одежды можно принять для соответствующего типа по рисунку 14.

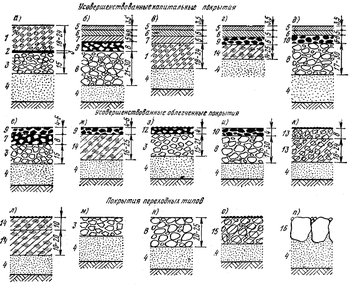

Рисунок 14 – Примеры конструкций дорожных одежд:
а – цементобетонное покрытие; б – асфальтобетонное покрытие на гравийном основании; в – трехслойное асфальтобетонное покрытие на бетонном основании (применяется в городах); г – асфальтобетонное покрытие на основании из щебня, обработанного в установке органическими вяжущими, и грунта, укрепленного битумом и цементобетоном; д – асфальтобетонное покрытие на гравийном основании; е – покрытие из щебня, обработанного органическими вяжущими, на щебеночном основании; ж – покрытие из щебня, обработанного органическими вяжущими на основании из цементо-грунта; з – покрытие из щебня, обработанного органическим вяжущим, на щебеночном основании; и – покрытие из гравийной смеси, обработанной органически-ми вяжущими, на гравийном основании; к – покрытие из щебня, укрепленного 6 % цемента, на основании из щебня, укрепленного 4 % цемента; л – покрытие из грунта, обработанного неорганическими вяжущими материалами; м – щебеночное покрытие; н – гравийное покрытие; о – покрытие из гравия, обработанного малыми дозами вяжу-щих материалов; п – булыжная мостовая; р – покрытие из оптимальной грунтовой смеси; с – покрытие из грунта, укрепленного добавками щебня, гравия, шлаков;
1 – цементобетон; 2 – прослойка из песка, обработанного органичес-кими вяжущими материалами; 3 – щебеночный слой; 4 – дополнительный (морозозащитный, дренирующий) слой основания из песка, гравия, шлака или морозоустойчивых местных каменных материалов; толщина его назначается по расчету; 5 – среднезернистый, мелкозернистый или песчаный асфальтобетон; 6 – крупнозернистый пористый асфальтобетон; 7 – щебень, обработанный органическими вяжущими методом пропитки; 8 – гравийная смесь; 9 – щебень, обработанный органическими вяжущими материалами в установке; 10 – гравийная смесь с добавками щебня, обработанная вяжущими в установке; 11 – цементогрунт; 12 – щебеночное покрытие, обработанное органическими вяжущими методом пропитки с последующей поверхностной обработкой); 13 – щебень, укрепленный добавками цемента (верхний слой 6 %, нижний 4 %); 14 – грунт, укрепленный добавками неорганических вяжущих; 15 – гравийные покры-тия из некондиционных каменных материалов, укрепленных малыми дозами цемента. На покрытии двойная поверхностная обработка; 16 – бу-лыжная мостовая; 17 – грунт, укрепленный песчано-глинистыми добав-ками; 18 – грунт, укрепленный щебнем, шлаком, гравием или дресвой.
4. Расчет по допускаемому упругому прогибу ведется послойно, начиная с подстилающего грунта. Рекомендуется подсчет вести используя таблицу 23.
Таблица 23 – Расчет дорожной одежды нежесткого типа
| № слоя | Материал слоя | hi | Модуль упругости слоя, Еi, МПа |
|
|
|
|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | h5 | Е5 |
|
|
|
| |
| 2 | h4 | Е4 |
|
|
|
| |
| 3 | h3 | Е3 |
|
|
|
| |
| 4 | h2 | Е2 |
|
|
|
| |
| 5 | h1 | Е1 |
|
|
|
| |
| 6 | Подстилающий грунт | - | Егр |
В столбец 5 заносятся рассчитанные значения отношения
, где D – диаметр расчетного отпечатка шины, который принимается равным для расчетной нагрузки на ось 100 кН – 37 см; 110 кН – 39 см; 130 кН – 42 см.
В столбец 8 заносятся рассчитанные значения отношения
.
По итогам подсчета по данным столбца из номограммы (рисунок 15) выбирается Еобщ, после чего в столбце 7 производиться подсчет модуля упругости единого нижнего слоя
.

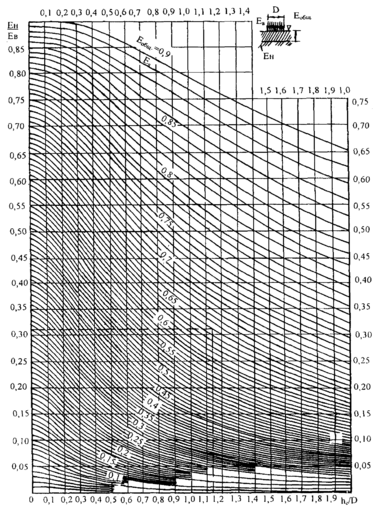

Рисунок 15 – Номограмма для определения общего модуля упругости двухслойной системы, Еобщ

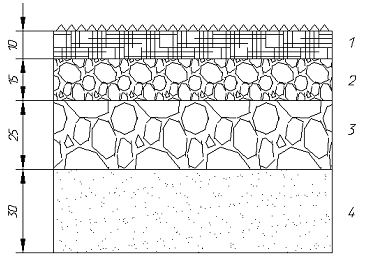

Конструктивные слои дорожной одежды должны быть представлены на листе графической части проекта с обозначениями и толщиной конструктивных слоев (рисунок 16).
