Текст из файла (страница 6)

В случае, если точка пересечения проектной линии с чёрной линией продольного профиля лежит на вертикальной кривой, её пикетажное положение определяется путём совместного решения системы уравнений вертикальной кривой и прямого участка чёрной линии с известными высотными отметками и продольным уклоном.

Графическое изображение продольного профиля является одним из основных проектных документов, на основе которых строится дорога. Чертеж продольного профиля оформляют в строгом соответствии с установленными правилами. Продольный профиль вычерчивается в соответствии с требованиями ГОСТ Р 21.1701-97 [18].

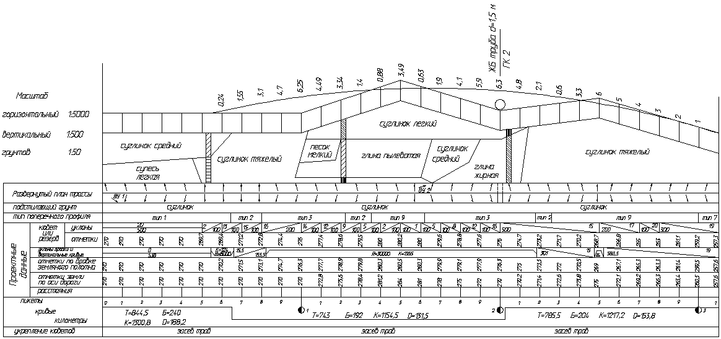

Рисунок 11 – Продольный профиль трассы автодороги

3.6 Проектирование поперечного профиля дороги

Поперечным профилем называется изображение в уменьшенном масштабе сечения дороги вертикальной плоскостью, перпендикулярной к оси дороги (рисунок 12).

Поперечные профили земляного полотна принимают на основе решений по продольному профилю с учетом типовых поперечных профилей для наиболее характерных точек трассы (высокая насыпь, глубокая выемка, раскрытая выемка, низкая насыпь, полунасыпь-полувыемка и т. д.) [8], требований СНиП 2.05.02-85, рельефа местности, почвенно-грунтовых, геологических, гидрологических и климатических условий, а также дорожно-климатического районирования территории РФ и типа местности по характеру увлажнения.

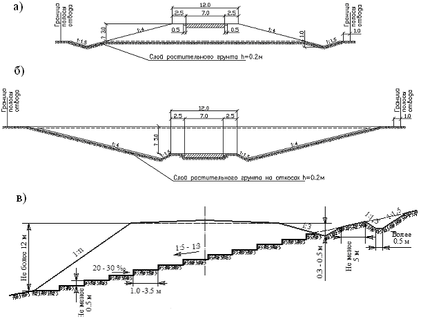

Рисунок 12 – Поперечные профили земляного полотна: а) в насыпи; б) в выемке); в) на косогоре

В пояснительной записке дается характеристика каждого применяемого поперечного профиля земляного полотна, его местоположение (указывается пикет и плюс) и привязываются к продольному профилю.

Отдельные, наиболее характерные поперечные профили земляного полотна, необходимо вынести на лист графической части проекта. В этом случае на чертеже поперечного профиля должны быть указаны: «красная» и «черная» отметки, уклоны и ширина обочин и проезжей части, заложение откосов насыпей и выемок, кюветов, резервов и т. д. Поперечные профили вычерчиваются в масштабе 1:100 или 1:200.

3.7 Проектирование дорожных одежд

Дорожной одеждой называется конструкция проезжей части, выполненная в виде одного или нескольких слоев для создания ровной и прочной поверхности. Верхние слои дорожной одежды, в которых возникают значительные напряжения сжатия и сдвига от тяжелых автомобилей, устраиваются из материалов, обладающих достаточной прочностью при всех колебаниях температуры и влажности. В нижних слоях можно максимально использовать местные каменные материалы.

Расчет нежестких дорожных одежд при кратковременном действии нагрузки следует выполнять по трем критериям прочности: упругому прогибу всей конструкции, сопротивлению сдвигу в грунте и в слабосвязных слоях одежды, растяжению при изгибе слоев одежды из грунтов и каменных материалов, обработанных неорганическими вяжущими.

Расчет нежестких дорожных одежд на длительное действие нагрузки следует выполнять по сдвигу в грунте и в слабосвязных слоях одежды.

В данном проекте необходимо выполнить расчет по допустимому упругому прогибу всей конструкции.

Тип дорожного покрытия выбирается по категории в соответствии с [13, табл. 27].

Расчет выполняется согласно методики представленной в [19], в следующей последовательности:

1. Вычисляем суммарное расчетное количество приложений расчетной нагрузки за срок службы:

, (85)

гдеN_р – приведённая интенсивность на каждый год срока службы, авт./сут. Величина приведенной интенсивности на последний год срока службы N_p определяется по формуле:

, (86)

гдеf_пол – коэффициент, учитывающий число полос движения и распреде-ление движения по ним, определяемый по таблице 11 (при числе полос 4 и более f_пол=0,25);

Таблица 11 – Значение коэффициента, учитывающего число полос движения

Примечания:

– порядковый номер полосы считается справа по ходу движения в одном направлении;

– для расчета обочин принимают f_пол = 0,01;

– на многополосных дорогах допускается проектировать одежду переменной толщины по ширине проезжей части, рассчитав дорожную одежду в пределах различных полос в соответствии со значениями N_p, найденными по формуле (86);

– на перекрестках и подходах к ним (в местах перестройки потока автомобилей для выполнения левых поворотов и др.) при расчете одежды в пределах всех полос движения следует принимать f_пол = 0,50, если общее число полос проезжей части проектируемой дороги более трех.

n – общее число различных марок транспортных средств в составе транспортного потока;

N_m – число проездов в сутки в обоих направлениях транспортных средств m – й марки;

S_{m cум} – суммарный коэффициент приведения воздействия на дорожную одежду транспортного средства т-й марки к расчетной нагрузке Q_расч, определяемый в соответствии с таблицей 12.

Таблица 12 – Суммарный коэффициент приведения воздействия на дорожную одежду транспортного средства

Типы автомобилей	Коэффициент приведения к расчётной нагрузке, Sm сум
Легкие грузовые автомобили грузоподъёмностью от 1 до 2 т	0,005
Средние грузовые автомобили грузоподъёмностью от 2 до 5 т	0,2
Тяжёлые грузовые автомобили грузоподъёмностью от 5 до 8 т	0,7
Очень тяжёлые грузовые автомобили грузоподъёмностью более 8 т	1,25
Автобусы	0,7
Тягачи с прицепами	1,5

T_рдг – рекомендуемое количество расчётных дней в году, соответ-ствующее определённому состоянию деформируемости конструкции (таблица 13, рисунок 13);

Таблица 13 – Рекомендуемые значения Т_рдг в зависимости от местоположения дороги

Номера районов на карте	Примерные географические границы районов	Рекомендуемое количество расчётных дней в году, Трдг
1	2	3
1	Зона распространения вечномёрзлых грунтов севернее семидесятой параллели	70

Продолжение таблицы 13

1	2	3
2	Севернее линии, соединяющей Онегу – Архан-гельск – Мезень – Нарьян-Мар – шестидесятый меридиан, до побережья Европейской части	145
3	Севернее линии, соединяющей Минск – Смоленск – Калугу – Рязань – Саранск – сорок восьмой меридиан, до линии, соединяющей Онегу – Архангельск – Ме-зень – Нарьян-Мар	125
4	Севернее линии, соединяющей Львов – Киев – Белгород – Воронеж – Саратов – Самару – Оренбург – шестидесятый меридиан, до линии районов 2 и 3	135
5	Севернее линии, соединяющей Ростов-на-Дону – Элисту – Астрахань, до линии Львов – Киев – Белгород – Воронеж – Саратов – Самара	145
6	Южнее линии Ростов-на-Дону – Элиста – Астрахань для Европейской части, южнее сорок шестой парал-лели – для остальных территорий	205
7	Восточная и Западная Сибирь, Дальний Восток (кроме Хабаровского и Приморского краев, Камчатской области), ограниченные с севера семидесятой парал-лелью, с юга – сорок шестой параллелью	130 – 150 (меньшие значения для центральной части)
8	Хабаровский и Приморский края. Камчатская область	140

Примечания: значения величины Т_рдг на границах районов следует принимать по наибольшему из значений.

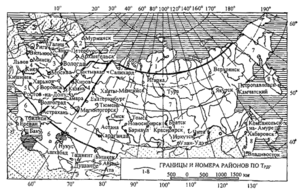

Рисунок 13 – Карта районирования по количеству расчетных дней в году, Т_рдг

K_n – коэффициент, учитывающий вероятность отклонений суммарного движения от среднего ожидаемого (таблица 14);

Таблица 14 – Значения коэффициента, учитывающего вероятность отклонений суммарного движения от среднего ожидаемого

Тип дорожной одежды	Значение коэффициента kn при различных категориях дорог
	I	II	III	IV	V
Капитальный	1,49	1,49	1,38	1,31	-
Облегченный	-	1,47	1,32	1,26	1,06
Переходный	-	-	1,19	1,16	1,04

K_c– коэффициент суммирования (таблица 15),

Таблица 15 – Значение коэффициента суммирования

Показатель изменения интенсивности движения по годам, q	Значение Кс при сроке службы дорожной одежды Тсл в годах
	8	10	15	20
0,90	5,7	6,5	7,9	8,8
0,92	6,1	7,1	8,9	10,1
0,94	6,5	7,7	10,0	11,8
0,96	7,0	8,4	11,4	13,9
0,98	7,5	9,1	13,1	16,6
1,00	8,0	10,0	15,0	20,0
1,02	8,6	10,9	17,2	24,4
1,04	9,2	12,0	20,0	29,8
1,06	9,9	13,2	23,2	36,0
1,08	10,6	14,5	27,2	45,8
1,10	11,4	15,9	31,7	67,3

или определяется по формуле:
