Все дальнейшие нахлестки выполняют у поперечной границы листа. Длина нахлестки составляет примерно 250 мм. Места нахлеста закрепляют на болтах или шурупах. Конек закрывают специальными коньковыми элементами с уплотнением. Они имеют полуцилиндрическую форму и хорошо укладываются на верхние концы профильных листов металлочерепицы (рис. 145). Торцевые элементы закрывают кровлю от попадания дождя и ветра.
Рис. 145. Схема расположения конькового элемента
Карнизные элементы защищают карниз и обрешетку от отекания с крыши воды (рис. 146).
Рис. 146. Схема расположения карнизного элемента
Для исключения образования конденсата на холодной внутренней поверхности металлочерепицы следует создать условия для вентиляции под кровлей от карниза до конька, а под обрешеткой разместить рулонный материал (рис. 147).
Рис. 147. Конструкция крыши с кровлей из металлочерепицы: 1 - обрешетка; 2 - гидроизоляционный материал; 3 - металлочерепица; 4 - направление движения воздуха
Ендову кровли из металлочерепицы выполняют с помощью специального разжелобочного элемента. На обшивку, находящуюся внизу, монтируют промежуточную конструкцию. На эту конструкцию прикрепляют на болтах разжелобочный элемент (рис. 148).
Рис. 148. Монтаж разжелобка: 1 - промежуточная конструкция; 2 - разжелобочный элемент
Зазоры между металлочерепицей и разжелобочным элементом, а также под коньком во всех местах, где есть неплотности и зазоры, герметизируют с использованием любого силиконового и другого отверждающегося герметика, или с применением специальных уплотнительных лент, прибиваемых к профилю небольшими гвоздями. При обрезке листа или при сверлении образовавшуюся металлическую крошку необходимо смести, чтобы не испортить покрытие. Во время монтажа следует ходить в обуви с мягкой подошвой и наступать только в местах обрешетки и в прогиб волны.
Крепления листов болтами или шурупами выполняют в соответствии со схемами. Для выхода на крышу в листах металлочерепицы имеется элемент с отверстием, выполненный из стеклопластика, внешний вид и рисунок которого такой же, как и у листа металлочерепицы. Для устройства кровли из металлочерепицы требуется 30 различных комплектующих изделий. Кроме того, необходима лестница для подъема на крышу, переходные мостки, лестница на крыше, водосточные трубы, крюки под желоба. Листы металлочерепицы поставляют по размерам. Длина листа каждого типа должна быть равной длине ската плюс карниз (рис 149). Для обеспечения полного монтажа и надежности кровли заводы поставляют на объект большое разнообразие комплектующих элементов, таких как конек прямоугольный; конек полуцилиндрический, торцевой элемент конька, торцевые элементы карнизов, наружных и внутренних углов, конструкции листов для выхода на крышу и др. (рис. 150).
Рис. 149. Укладка листа металлочерепицы

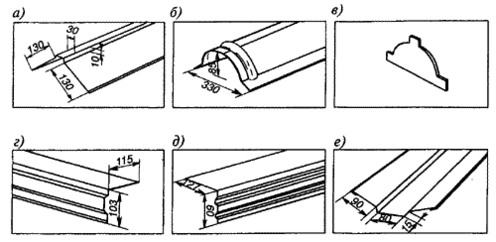

Рис. 150. Основные конструктивные доборные элементы для кровли из метеллочерепицы: а - коньковый элемент; б - коньковый элемент с полукруглым профилем; в - торцевой элемент конька; г - торцевой элемент к рядовым листам; д - карнизный элемент; е - элемент ендовы
Устройство кровли из листовой стали.
Лежачие и стоячие фальцы. Для рядового покрытия скатов крыши, карнизных свесов, настенных желобов, разжелобков и т. д. изготовляют картины. Картина — это элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения. Обычно их делают составными из двух листов (85...90%), реже одинарными (10...15%) для добавок в рядовых полосах. Кровельная листовая сталь для заготовки картин должна иметь ровные плоскости; все углы должны быть прямыми. Заготовку фальцевых соединений кровельщик выполняет на верстаке, щит которого окантован с одной или двух сторон угловой сталью. Фальцевые соединения по внешнему виду делят на лежачие (рис. 167, а...г) и стоячие (рис. 167, д...и), а по степени уплотнения — на одинарные и двойные. (Размеры фальцев даны для листов толщиной 0,45...0,7 мм. Для более толстых листов отгибы увеличивают на 20%.)

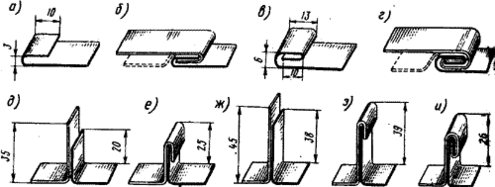

Рис. 167. Последовательность формирования фальцевых соединений: а - отгиб кромки для одинарного лежачего фальца; б - соединение листов одинарным лежачим фальцем (пунктиром показан лист с подсечкой); в - отгиб кромки для двойного лежачего фальца; г - соединение листов двойным лежачим фальцем; д - отгибы в листах кромок для одинарного стоячего фальца; е - соединения листов одинарным стоячим фальцем (гребнем); ж - отгибы в листах кромок для двойного стоячего фальца; з - промежуточный отгиб для двойного стоячего фальца; и - законченное соединение листов двойным стоячим фальцем (гребнем)
Картины для рядового покрытия. Скаты кровель покрывают полосами, которые составляют из последовательно соединенных картин. Для покрытия крыши требуется 85...90% двойных картин и 10...15% одинарных, необходимых для дополнений в полосах. Заготавливают картины на верстаке. На короткой стороне листа отгибают кромку шириной 10 мм (рис. 181) для лежачего фальца, затем лист переворачивают и отгибают вторую кромку. После этого на коротких сторонах листа кромки окажутся отогнутыми в разные стороны. Обработанные таким образом листы соединяют попарно в картины. Фальцы уплотняют деревянным молотком.
Рис. 181. Двойная картина для рядового покрытия
Далее у соединенных таким образом листов отгибают кромки для образования стоячих фальцев (гребней) сначала по одной (длинной) стороне картины, затем по другой (противоположной). В картине отгибают продольные кромки под углом 90°. Сначала отгибают малый гребень (левый) высотой 20...25 мм, затем на противоположной стороне картины в том же направлении делают большой (правый) отгиб для стоячего фальца высотой 40...45 мм. В углах картины на длине около 70 мм кромки обоих стоячих фальцев не отгибают, чтобы не смять загнутые на коротких сторонах лежачие фальцы.
Элементы карнизного свеса. При заготовке элементов для карнизных свесов исходят из уклона настенных желобов. Для средних и северных районов России наилучшим является уклон настенных желобов 1:20, а для южных районов, где часто выпадают обильные дожди — 1:10. Рассмотрим последовательность заготовки картин карнизного свеса (рис. 182) для наиболее часто встречающегося случая, когда расстояние между водоприемными воронками равно 12 м, а уклон — 1:20.
Рис. 182. Раскрой заготовок (1...5) для покрытия карнизного свеса
На дощатом настиле вдоль натянутого шнура раскладывают семь листов кровельной стали. Листы должны перекрывать друг друга на припуск для последующего отгиба кромок лежачего фальца. Для образования свеса кровли с карниза (с вылетом 120 мм) и капельника с отворотной губкой от нижней продольной кромки уложенных листов откладывают отрезок ав, равный 200 мм, а затем отрезок бв = Ai, где А — расстояние между воронкой и водоразделом, равное 6 м (или 6000 мм); i — уклон с соотношением 1:20, т. е. бв = 6*1000*1/20 = 600*1/2 = 300 мм.
Для перекрытия верхней кромки карнизного свеса водосточными желобами откладывают отрезок в, г равный 150 мм. Вдоль нижней кромки листов из точки а откладывают отрезок ад, равный половине пролета между водоприемными воронками. Затем на вертикальном отрезке, восстановленном из точки д, откладывают отрезки д и еж, равные соответственно 200 и 150 мм. После этого с помощью шнура отбивают линию ве. Тем же шнуром отбивают вторую линию, пересекающую все листы по диагонали (через точки г, ж). Наконец, из точки л откладывают отрезок кл, равный дж. Как и в предыдущем случае, из точки к откладывают половину пролета км, равную 6000 мм, и припуски на поперечные фальцы.
Заготовки картин размечают, проставляя на них масляной краской цифры 1...5. После этого уложенную полосу листов разрезают в продольном (по линии ги) и в трех поперечных направлениях: слева от прямой кл и справа от прямых жд и ми. Заштрихованные на рисунке участки обрезают и используют для изготовления деталей водоприемных воронок и кляммер.
Рис. 183. Одинарная картина покрытия карнизного свеса: а - готовая картина (штрихпунктиром показан контур заготовки); б - последовательность гибки капельника; 1...5 - последовательность операций.
Затем при ручной заготовке картин их укладывают на верстак и выполняют киянкой гибку. Обрезав нижние углы всех заготовок на 35...45° для уменьшения толщины фальцев в местах стыкования, приступают к гибке капельников с отворотными губками (рис. 183, а, узел II). Последовательность гибки капельника показана на рис. 183, б. В картине отгибают губку на длинной стороне заготовки с угловыми вырезами, а затем боковые отвороты на коротких сторонах картины для соединения со смежными картинами двойными лежачими фальцами. Стрелки на рис. 183, б показывают направления ударов киянки при гибке. Отвороты в картинах для их соединения на карнизе в общую полосу отгибают, как показано на рис. 183, а. Таким образом, все фальцевые соединения на участке карниза между воронками будут направлены от водораздела в разные стороны (по стоку воды).
Скаты крыш (сначала противоположные фасадным, затем фасадные) покрывают после устройства карнизных свесов и настенных желобов. В зависимости от формы крыши рядовое покрытие (рис. 202, а, б) укладывают в разной последовательности: на фронтонных крышах первую полосу располагают вдоль фронтона или брандмауэра; при вальмовых, полувальмовых и многощипцовых — от начала коньков. Как правило, картины в рядах раскладывают в направлении от желоба к коньку. Кромки в стоячих фальцах 3 в пределах одного ската кровли загибают в одну сторону. К первой картине первой рядовой полосы 1 укладывают вторую, которую зацепляют отгибом предыдущей, и т. д. Картины соединяют между собой лежачими 2 фальцами, при уплотнении которых в качестве подкладки используют стальную полосу размером 5х60 мм. В готовой полосе в местах стыкования картин выпрямляют кромки для стоячих фальцев 3. Все рядовые полосы покрываемого ската перепускают через конек с таким расчетом, чтобы после обрезки можно было отогнуть коньковую кромку на одном скате высотой 30 мм, на другом — 50 мм. Стоячие фальцы 3 рядового покрытия, выходящие на конек крыши и к ребрам, сваливают в сторону малого отгиба на длину 80...100 мм. Для реберного соединения делают припуски, как и для конькового стоячего фальца 4 (рис. 202, в).
Рис. 202. Рядовое покрытие ската: а - укладка рядовых полос; б - поперечное примыкание ската к стене; в - коньковый стоячий фальц; г - крепление фронтонного края рядовой полосы; 1 - картина в рядовой полосе; 2, 3 - одинарные лежачий и стоячий фальцы; 4 - коньковый стоячий фальц; 5 - доска; 6 - брусок; 7 - фартук; 8 - закладной брусок; 9 - толевый гвоздь; 10 - цементно-песчаный раствор; 11 - фронтонная кляммера; 12 - кровельный гвоздь
Укрепив полосу гвоздем за малый отгиб, у досок 5 конька с помощью шнура выверяют ее положение. Затем укрепляют рядовую полосу вдоль малого отгиба, плотно подтягивая ее к обрешетке кляммерами. Кляммеры ставят из расчета не менее двух на каждую сторону листа (примерно через 600 мм), прибивают гвоздями 12 (3,5х45 мм) к боковым граням брусков 6 обрешетки и загибают их на кромку малого отгиба. Если кляммера совпадает с лежачим фальцем в рядовой полосе, ее перемещают на другую сторону бруска. Смежные рядовые полосы на скате располагают так, чтобы взаимное смещение лежачих фальцев в картинах в пределах одного ската кровли и взаимное смещение стоячих фальцев на противоположном скате кровли были не менее 50 мм (рис. 202, а). Достигается это подрезкой на 50 мм каждой четной полосы у конька и обрезкой первой рядовой полосы смежного ската в продольном направлении. При обрезке четных полос следят за тем, чтобы лежачие фальцы в полосе не попадали в отгибаемые кромки конькового стоячего фальца.
Вторую рядовую полосу собирают, как первую, затем ее пододвигают стороной с большим отгибом к малому отгибу первой полосы. Малый отгиб второй полосы крепят к обрешетке кляммерами, после чего приступают к соединению полос стоячим фальцем. Иногда рядовые полосы соединяют только у кляммер, а к окончательному их соединению возвращаются после того, как полосами будет покрыт весь скат. Рядовые полосы соединяют одинарным стоячим фальцем с помощью гребнегиба и киянки (см. рис. 169). Для этого кровельщик становится так, чтобы видеть весь загибаемый фальц, и движется в направлении от карниза к коньку. Гибочный скребок гребнегиба подводят вплотную к большому отгибу; в это время малый отгиб должен быть на одном уровне со скребком. Затем кровельщик сваливает киянкой кромку большого отгиба на плоскость скребка при одновременной и плавной перестановке гребнегиба вдоль фальца и, продвигаясь вперед, ударами киянки наклоняют кромку большого отворота из горизонтального положения книзу. После этого переставляет гребнегиб на смежную рядовую полосу так, чтобы брусок гребнегиба упирался в тыльную грань фальца. Потом начинает уплотнять его, двигаясь снова вдоль фальца и нанося киянкой равномерные удары по уплотняемой кромке, одновременно переставляя гребнегиб. При каждой выполняемой операции гребнегиб передвигают рукой вдоль фальца. Иногда по описанной технологии одинарный лежачий фальц формируют за один проход. Кроме приведенного способа при отсутствии гребнегиба и киянки картины соединяют другими простыми способами: двумя кровельными молотками и с помощью молотка и бруса-отворотки (рис. 203).
