рабочая зона — шириной 0,6...0,7 м между стеной и материалами;
зона складирования материалов — полоса шириной 1,0...1,6 м дня размещения поддонов с кирпичом и ящиков с раствором;
транспортная зона при подаче материалов краном — 0,6...0,75 м, может доходить до 1,25 м дня передвижения рабочих, занятых доставкой и размещением материалов в пределах рабочей зоны.
Поддоны с кирпичом и ящики для раствора устанавливают длинной стороной перпендикулярно к оси возводимой стены, что сокращает затраты труда при наборе материалов. Число поддонов с кирпичом и ящиков с раствором и чередование их зависит от толщины возводи- мой стены, наличия проемов на данном участке кладки, сложности архитектурного оформления.
При кладке глухих стен расстояние между ящиками с раствором
Принимают 3,6 м, между ними устанавливают четыре поддона с кирпичом, керамическими блоками или камнями, расстояние между поддонами принимают 0,25...0,4 м. При кладке стен с проемами кирпич размещают против простенков на двух поддонах, а раствор — напротив проемов. Раствор на рабочее место подают в ящиках вместимостью до 0,27 м3, ящики устанавливают обычно напротив проемов, среднее расстояние между ними в пределах 2,0...2,5 м.
13. Технология возведения каркасных деревянных зданий
Строительство каркасных зданий начинают с возведения фундамента, выполняемого из железобетона или, в силу незначительного веса деревянных конструкций и здания в целом, из бетонных блоков. После проведения мероприятий по вертикальной и горизонтальной гидроизоляции по периметру здания устанавливают непрерывные балки пола первого этажа. Балки выполняют из толстых досок, устанавливаемых на кромки и сращиваемых по длине накладками из деревянных досок, расположенных внутри контура здания. Удлинение осуществляют с помощью гвоздей или болтов. Продольные периметральные балки связывают между собой промежуточными балками, устанавливаемыми через 50...70 см. Соединение продольных и поперечных балок осуществляют с помощью гвоздевых пластин.
Поверх смонтированной конструкции укладывают пол первого этажа. На следующем этапе монтируют стены и перегородки первого этажа, начиная с наружных. Для этого сначала на поверхности пола, в местах установки стен и перегородок, монтируют нижний пояс первого этажа в виде досок, устанавливаемых на их широкие стороны — пласты. Затем на горизонтальной поверхности собирают каркасы наружных и внутренних стен.
Каркас стены представляет собой прямоугольный фрагмент по длине, как правило, равный длине стены, но не превышающий 12 м, а по высоте равный высоте этажа. По периметру каркаса монтируют пластами толстые доски, а на расстоянии 70...90 см устанавливают дополнительные стойки, равные высоте этажа. В наружных стенах, в зонах установки окон и дверей монтируют проемообразователи для этих столярных изделий. Непосредственно над окнами или дверями устанавливают перемычку — усиленный деревянный элемент из бруса или из сплоченных досок, соединенных по ширине.
Под оконными проемообразователями устанавливают вертикальные стойки, соединяющие проемы с нижними балками каркаса.
Соединения всех элементов осуществляют на гвоздях или гвоздевых пластинах. Для придания пространственной жесткости и устойчивости фрагмент с внешней стороны обшивают листами влагостойкого гипсокартона. Гипсокартон соединяют с элементами каркаса шурупами. Собранный фрагмент каркаса устанавливают в проектное положение, поднимая его краном или вручную. Соединение с нижним поясом первого этажа осуществляют гвоздями, а для придания дополнительной пространственной жесткости и устойчивости фрагменты раскрепляют временными подкосами. Затем устанавливают каркасы внутренних стен перегородок. Их отличие от наружных заключается в отсутствии проемообразователей под окна и монтаже в проектное положение без обшивки гипсокартоном. Заканчивается возведение конструкций первого этажа монтажом балок перекрытия. К ним снизу прибивают конструкции обрешетки, являющиеся направляющими, к которым крепится потолок первого этажа. Поверх обрешетки укладывают звукоизоляцию, монтируют электротехническую и, если требуется, горизонтальную санитарно-техническую разводку.
После выполнения этих процессов укладывают подготовку пола второго этажа. Возведение конструкций второго этажа осуществляют в той же последовательности. Поверх верхнего пояса второго этажа монтируют несущие конструкции кровли. Как правило, их выполняют в виде ферм, изготавливаемых в заводских или построечных условиях, полностью подготовленных для монтажа в проектное положение. Для двухскатных крыш фермы устанавливают в поперечном направлении с шагом до 3 м. Для образования дополнительных скатов в трех- и четырехскатных крышах к крайним фермам в продольном направлении достраивают полуфермы изменяемой высоты. По верхним поясам ферм укладывают настил и покрытие в соответствии с описываемыми ранее решениями.
На следующем этапе в наружных и внутренних стенах монтируют электротехническую разводку и вертикальные санитар-но-технические стояки. Затем укладывают теплоизоляцию в наружные стены и звукоизоляцию во внутренние стены и перегородки, после чего их обшивают листами гипсокартона.
На последнем этапе осуществляют окончательную отделку помещений изнутри, а после облицовки фасада деревянными изделиями или декоративным камнем — его покраску снаружи. Прилегающую территорию благоустраивают.
Возведение каркасного здания площадью 250 м2 с установкой санитарно-технического и кухонного оборудования, с полной отделкой внутри дома и снаружи и благоустройство прилегающей территории комплексная бригада, состоящая из 6 рабочих, выполняет в течение 2,5...3мес.
14. Конструктивные особенности кирпичных стен
Кирпичные стены.

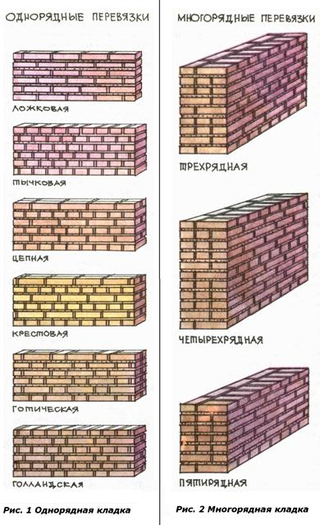

Самый распространенный кирпич — это обыкновенный глиняный красный. Годится и белый силикатный. Правда, его нельзя применять для кладки фундаментов, печей и каминов. Для облицовки стен используют лицевой (желтый) кирпич. Все кирпичи выпускаются либо полнотелыми, либо пустотелыми (эффективными), то есть с круглыми или прямоугольными сквозными отверстиями. Кстати, такие кирпичи обладают лучшими теплотехническими показателями. 250x120x65 мм или 250x120x88 мм. Широкие его грани называются соответственно верхней и нижней постелью, длинная боковая грань — ложком, короткая — тычком. Ряд кирпичей, уложенных длинной стороной вдоль стены, называется ложковым, а поперек стены — тычковым. Наружные ряды кладки называются верстой, внутренние (скрытые) — забуткой. На забутку используют кирпичи со сколами и далее бой (половняк). В магазине вам могут предложить и керамический камень. Это, по сути, тот же кирпич, но большего размера — 250x120x138 мм. Его выпускают только пустотелым. Прочность стены достигается перевязкой швов кладки — однорядной или многорядной. При однорядной системе, как правило, последовательно чередуются ложковые и тычковые ряды кладки либо комбинации из них (рис.1). Правда, такой способ требует более высокой квалификации каменщика, и к тому же на углы дома нужно заготовить много трехчетвертных кирпичей. Многорядная перевязка значительно проще. Здесь на один тычковый ряд приходится три-пять ложковых (рис.2), класть которые легче и быстрее. К тому же рисунок швов выглядит как дополнительный элемент украшения. Декоративность можно еще более усилить, если кладку лицевых поверхностей стен делать по трех-пятирядной системе и со сквозными вертикальными швами (рис.3). Тогда на наружную версту лучше брать лицевой (желтый) или отборный красный кирпич. Если для ложковых и тычковых рядов использовать кирпичи разного цвета, получится полосатая стена. Впрочем, об узорах мы поговорим позже. А сейчас вернемся к технологии строительных работ.
Толщина швов при любой системе перевязки должна быть около 10 мм. Через каждые 2 — 3 ряда проверяют горизонтальность кладки и при необходимости корректируют ее, уменьшая или увеличивая толщину шва, но не резко, а равномерно распределяя раствор на несколько рядов. Швы надо заполнять полностью и, пока раствор не высох, расшивать их, придав им выпуклую, вогнутую или треугольную форму. Если стену предполагается штукатурить, то швы оставляют пустыми примерно на глубину 1 см (у строителеи это называется вести кладку впус-тошовку). Начинают работу всегда от угла дома с тычкового ряда лицевой версты.

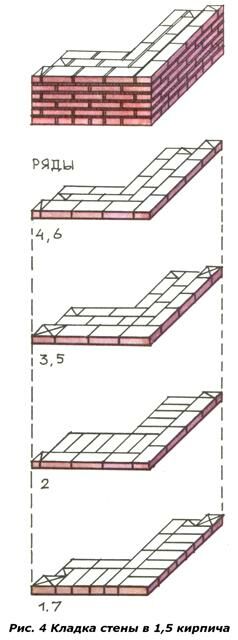

На (рис.4) показаны порядовки кладки толщиной в 1,5 кирпича простенков, углов, а также устройство четвертей проемов при многорядной системе перевязки. По краям оконных и дверных проемов для установки коробок закладывают с каждой стороны по две деревянные пробки размером в полкирпича. Их нужно обернуть одним слоем рубероида. Коробки перед установкой в проем также изолируют рубероидом. Разрез готовой кирпичной стены показан на (рис.5). Однако стены сплошной кладки из полнотелого кирпича толщиной более 38 см (то есть в 1,5 кирпича) экономически невыгодны. Во-первых, из-за того, что получается слишком большой расход строительных материалов, а во-вторых, тяжелые стены требуют соответственно и массивных фундаментов, что еще более увеличивает расход кирпича, цемента и т. д. Что в таком случае надо делать? Есть два варианта.
Первый — использовать эффективный (пустотный) кирпич.
Второй — строить из обыкновенного полнотелого кирпича, применяя облегченную кладку. Какие же конструкции ее можно предложить?
1. Стены, в толще которых сделаны воздушные промежутки шириной 4—6 см.
2. Стены, облицованные изнутри плитным утеплителем.
3. Стены с теплоизоляционной засыпкой между наружным и внутренним рядами кирпича и поперечными стенками (так называемая колодцевая кладка).
4. Стены с засыпкой и горизонтальными диафрагмами.

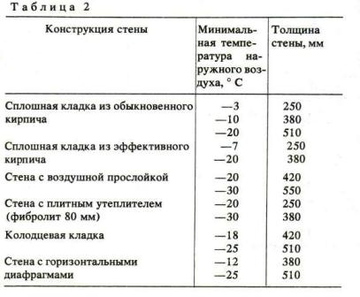

Все перечисленные конструкции существенно экономят кирпич и, несмотря на меньшую толщину кладки, сохраняют хорошие теплотехнические показатели. Судите сами. При температуре наружного воздуха —30° толщина стены с воздушным промежутком будет 54—56 см, стены с внутренним утеплением —25—38 см, а стены колодцевой кладки с различными засыпками — 51—58 см. Толщина стены сплошной кладки из эффективного кирпича при той же температуре равна 51 см. Как видите, наибольший выигрыш дает колодцевая кладка и кладка с внутренним утеплением. Если же учесть еще и то, что меньший вес стен позволяет делать более легкие фундаменты, экономия становится довольно существенной. Однако имейте в виду: подобные конструкции требуют очень аккуратного исполнения работ и особенно тщательной перевязки швов. В некоторых случаях горизонтальные швы нужно будет армировать стальной сеткой из тонкой проволоки. В кладке с воздушным промежутком, а также с внутренним утеплением можно использовать эффективный кирпич — он не только улучшит теплоизоляционные свойства стены, но и облегчит ее. Давайте подробнее разберем эти экономичные конструкции.

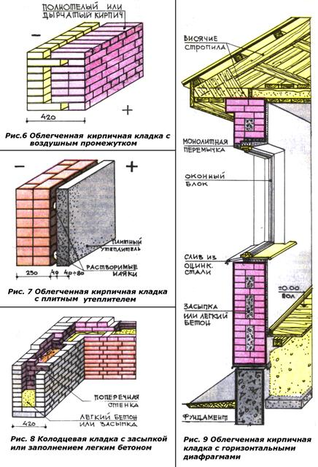

Стена с воздушным промежутком состоит из наружного ряда толщиной в полкирпича, воздушного промежутка и основного массива толщиной в один или полтора кирпича. (рис.6)
Такая стена рассчитана на температуру наружного воздуха от —20° до —30° (при использовании эффективного кирпича допустимые температуры будут —30—40°). Через каждые 4— 6 рядов обе кладки перевязывают тычковым рядом кирпичей по всей длине стены. Кирпичные связи можно заменить на армирование стальными прутками диаметром 6—8 мм с шагом 50 см.Для лучшего сцепления с раствором концы прутков нужно согнуть. И еще. Они не должны доходить до наружных граней стены на 4—6 см.
Стены с плитным утеплителем делают так.(рис.7).К обычной сплошной кладке с помощью растворных маяков (при этом образуется воздушный зазор в 2—4 см) крепят теплоизоляционные плиты. Возможен и другой способ деревянные рейки прибивают к пробкам, установленным в швах кладки, затем на них набивают утеплитель (арболит, фибролит, жесткие минерало-ватные плиты или плиты из легкого бетона, а также других материалов неорганического происхождения). Для районов, где зимняя температура —30°, стену кладут в полтора кирпича и утепляют фибролитовыми плитами толщиной 50 мм, а при использовании эффективного кирпича толщина кладки может быть 25 см (то есть в один кирпич).
Стены колодцевой кладки с засыпкой или заполнением легким бетоном имеют следующую конструкцию (рис.8).Поперечные стенки устраивают через три кирпича по длине. Наружные углы выложены тычковым рядом. Засыпку мелким шлаком, керамзитом или другими легкими заполнителями делают по мере возведения стены слоями по 10—15 см (тщательно трамбуя каждый слой). Через 2—3 слоя засыпку поливают известковым раствором сметанообразной консистенции. Вместо перечисленных заполнителей можно использовать песок, смешанный с опилками и известью-пушонкой в пропорции примерно 1:4:1. Завершать колодцевую кладку нужно 3—4 рядами сплошной кладки, предварительно армировав металлической сеткой последний ряд с засыпкой.
