При передаче аналоговой информации (а исходная, первичная информация чаще всего имеет аналоговую форму) она перед поступлением в ВОЛС проходит ряд преобразований: дискретизацию (стробирование), кодирование (аналого-цифровое преобразование) и мультиплексирование (уплотнение отдельных информационных каналов).

Код передачи (или код системы связи) характеризует такие специфические отметки в передаваемой двоичной информации, которые в приемнике позволяют установить их однозначное соответствие цифровому сигналу, возбуждающему передатчик. Известно много вариантов кодирования; при выборе оптимального кода руководствуются такими соображениями, как простота кодирующего устройства, узкая полоса рабочих частот (это упрощает схему приемника и уменьшает эквивалентный входной шум), возможность одновременно с сообщением передавать и синхросигналы, исключение случайных ошибок передачи и т. п.

Широко распространенными являются (рис. 11) код «без возврата к нулю» (БВН или в английском написании) и двухфазный код типа (или «Манчестер-П»). Для подавляющего большинства случаев простейший код БВН удовлетворяет всем требованиям передачи данных.

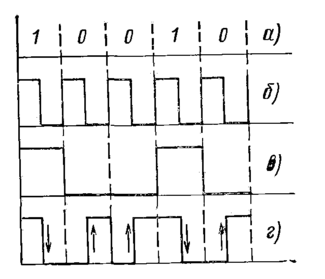

Рис. 12. Кодирование:а — передаваемая информация; б — тактовые (синхро-) сигналы; в — код «без возврата к нулю»; г — код «Манчестер-П»

а — передаваемая информация; б — такто- мой мощности на входе приемного

вые (синхро-) сигналы; в — код «без воз- модуля и скорости передачи дискрет-

/ — фотодиод и полевые транзисто-

ры; 2 — -фотодиод и биполярные тран-

зисторы; 3 — ЛФД и полевые транзисторы;.

4 — ЛФД н биполярные транзисторы

Поскольку он не требует операций кодирования и декодирования и эффективно использует полосу частот канала связи, характеристики кода задают некоторый стандарт, относительно которого оцениваются показатели других кодов. В БВН-коде поток данных отображается серией уровней напряжений, постоянных на интервале каждого передаваемого разряда. В манчестерском коде, напротив, каждый двоичный разряд соответствует переходу уровней, причем направление перехода определяет значение двоичной переменной (лог. 1 —- переход «вниа»-,. лог. О — переход «вверх»), В БВН-коде длинная последовательность единиц (или нулей) образует постоянный уровень, поэтому спектр БВН-сигнала занимает полосу от постоянной составляющей до половины тактовой частоты; манчестерский код занимает полосу от половины до полного значения тактовой частоты (поэтому приемник может быть узкополосным). Другими достоинствами манчестерского кода являются свойство самосинхронизации (передача тактового сигнала одновременно с сообщением), простота обнаружения ошибок, сбалансированность по постоянной составляющей. Эти особенности кода «Манчестер-П» проявляются с наибольшим эффектом при мультиплексировании нескольких каналов передачи информации в одном световоде; для одноканальной связи вполне достаточным (и оптимальным) является БВН-код.

Ошибки па приемном конце (восприятие лог. 1 вместо лог. О или наоборот) возникают из-за искажения сигнала при прохождении по тракту (затухание, дисперсия, шумы). Мерой качества передачи сигнала является вероятность ошибки У, приемлемый уровень этого параметра , т. е. не более одного сбоя на бит информации. Дальнейшее повышение надежности передачи обеспечивается не аппаратурными, а логическими методами защиты; Если шумовой ток на входе приемника есть случайная гауссовская переменная, то его колебания подчиняются распределению Пуассона и нетрудно получить

где — ток фотоприемника, обусловленный оптическим сигналом. Из (У.21) следует, что обеспечивается при

При расчете системы учитывается последовательное ослабление сигнала во всех элементах ВОЛС:

где в правой части приведены потери сигнала в излучателе, при вводе в волокно, в тракте [ из (13)], в оптических соединителях, при выводе и в фотоприемнике. При наличии кроме соединителей'других коммутационных элементов их потери пропускания также вводятся в правую часть (9.22). Из-за неопределенности ряда членов правой части (в частности, практически невозможно оценить значения в (9.20)) недопустимо работать на уровне ; реально должен быть обеспечен запас энергетического потенциала линии.

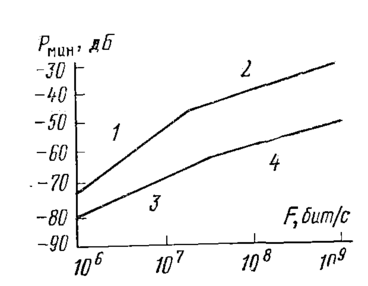

' Расчет по (9.22) справедлив лишь для статического низкочастотного режима работы; с ростом скорости передачи информации необходимая минимальная мощность бессбойно передаваемого сигнала растет (рис. 9.17).

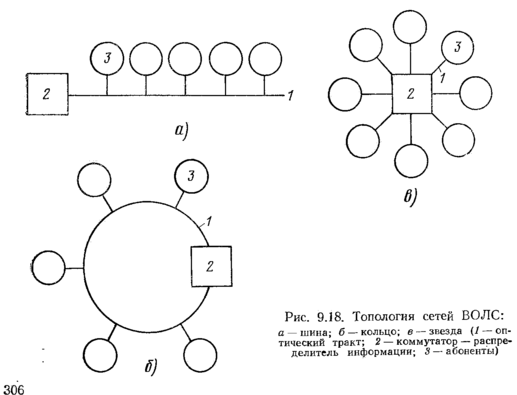

Приведенные соображения касаются простейшей линии связи, соединяющей две точки. Конфигурации сетей связи сложнее; наиболее типичны соединения типа «шина», «кольцо», «звезда» (рис. 9.18). В этих случаях расчет соответственно усложняется.

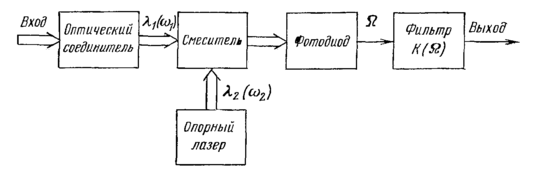

Все созданные ВОЛС используют приемники прямого детектирования, которые не являются оптимальными. С 1980 г. начались исследования по перенесению принципа гетеродинного приема в область оптических частот. Структурная схема гетеродинного фотоприемника (рис. 9.19) содержит такие дополнительные элементы, как опорный лазер, оптический смеситель в виде полупрозрачного зеркала, полосовой фильтр с комплексным коэффициентом передачи настроенным на частоту биений

Гетеродинный фотоприем имеет ряд принципиальных преимуществ перед прямым детектированием. Во-первых, улучшается отношение сигнал-шум, поскольку при достаточной мощности гетеродина уровень приема ограничивается только дробовыми шумами принимаемого сигнала. Во-вторых, становится возможным применение таких помехоустойчивых видов модуляции, как частотная (ЧМ) и фазовая (ФМ), тогда как при прямом детектировании ж>

Рис. 14. Блок-схема оптического супергетеродинного приемника:

=Ф- — оптический сигнал; —* — электрический сигнал пользуется лишь амплитудная модуляция. Оба обстоятельства ведут к повышению избирательности и чувствительности; в ряде случаев выигрыш может достигать 10 дБ. Поэтому может быть либо увеличена длина межретрансляционного участка, либо повышена скорость передачи информации.

Важным достоинством гетеродинирования является также возможность переноса операции разделения каналов передачи многоканальной системы связи в радиочастотный диапазон, где она осуществляется более простыми и отработанными средствами, чем в оптическом диапазоне.

Однако оптическое гетеродинирование требует преодоления

значительных технических трудностей. Прежде всего резко повышаются требования к когерентности и стабильности (долговременной и кратковременной) используемых в передатчике и гетеродине лазеров. Становится обязательным применение внутреннего или внешнего резонатора, обеспечивающего избирательность мод, введение термостатирования и широкополосных устройств стабилизации несущей частоты. В приемнике появляется новый диапазон промежуточных частот, в котором и осуществляется основная обработка принятого сигнала.

Гетеродинирование, дающее существенное повышение качественных показателей ВОЛС, требует создания новой элементной базы.

2. Основные типы современных световодов

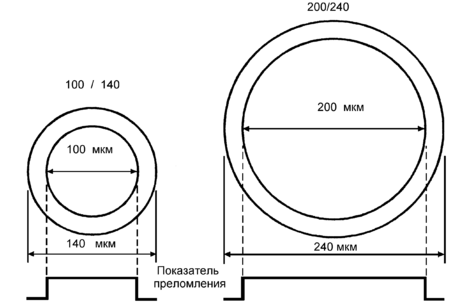

Основные типы современных световодов имеют апертурный угол _A в пределах от11,5 до 17 градусов (рис.2.)

В ступенчатом одномодовом волокне (Standart Fiber) диаметр светонесущей жилы составляет 8-10 мкм и сравним с длиной световой волны. В таком волокне распространяется только один луч (одна мода). Одномодовый режим реализуется в окнах прозрачности 1310 и 1550 нм. Распространение одной моды устраняет межмодовую дисперсию и обеспечивает высокую пропускную способность в этих окнах прозрачности.

В одномодовом волокне со смещенной дисперсией (Disperrsion-Shifted Fiber) длина волны, на которой реализующая дисперсия обращается в 0, - длина волны нулевой дисперсии  ₀ - смещена в окно 1550 нм. Такое смещение достигается благодаря специальному профилю показателя преломления волокна. Таким образом, в волокне со смещенной дисперсией реализуются наилучшие характеристики как по минимуму дисперсии, так и по минимуму потерь. Рабочая длина волны берется близкой к 1550 нм.

Одномодовое волокно с ненулевой смещенной дисперсией (NZDSF), в отличие от DSF, оптимизировано для передачи не одной, а сразу нескольких длин волн (мультиплексного волнового сигнала) и наиболее эффективно может использоваться при построении магистралей “полностью оптических сетей” - сетей, на узлах которых не происходит оптоэлектронного преобразования при распространении оптического сигнала.

Передача мультиплексного сигнала на большие расстояния требует использования линейных широкополосных оптических усилителей. Линейные усилители типа EDFA (эрбиевые усилители на основе легированного эрбием волкна) эффективно могут усиливать сигнал в своем рабочем диапазоне от 1530-1560 нм. Длина волны нулевой дисперсии у волокна ZNDSF, в отличие от волокна DSF, выведена за пределы этого диапазона, что значительно ослабляет влияние нелинейных эффектов в окрестности точки нулевой дисперсии при распространении нескольких длин волн. В стандартном многомодовом градиентном волокне диаметр светонесущей жилы на порядок больше длины волны передачи. В ступенчатых многомодовых волокнах траектории лучей отдельных мод имеют вид зигзагообразных линий.

В градиентном световоде показатель преломления плавно снижается по мере удаления от оси по закону, близкому к квадратичной параболе. Траектория распространения большинства лучей представляют собой плавные кривые. Если сравнивать многомодовые волокна между собой, то градиентное волокно имеет лучшие технические характеристики, чем ступенчатые, по дисперсии. Главным образом это связанно с тем, что межмодовая дисперсия

в градиентном волокне – основной источник дисперсии – значительно меньше, чем в ступенчатом, что приводит к увеличению пропускной способности у градиентного волокна.
