Системы LTR относятся к классу систем, использующих метод распределенного управления.

Преимущество распределенного метода управления состоит в том, что доступ к системе может быть выполнен по любому из свободных каналов. Каждый ретранслятор определяет, какой из каналов свободен и передает эту информацию в потоке данных одновременно с речевым сообщением. Это означает, что каждый ретранслятор поддерживает собственный поток данных и обслуживает все обращения к своим каналам. Конфликтные ситуации предотвращаются самими абонентами. Это обеспечивает полностью параллельную обработку всех вызовов.

Транковые системы с закрепленным каналом управления

К этому классу относятся транковые системы, в которых для передачи служебной информации используется отдельный канал связи.

Наиболее известным представителем систем с закрепленным каналом управления являются система MPT 1327. Она обеспечивает быстрое установление связи и целый ряд дополнительных удобств, таких как возможность передачи данных на борт мобильного объекта, построение многосотовых сетей связи, выявление и эффективное устранение нелегальных абонентов и т.д.

В исходном состоянии все абонентские радиостанции в пределах зоны действия данной базовой станции находятся на приеме на частоте управляющего канала. На этом канале система постоянно передает сообщения типа ALOHA – приглашение отвечать ей с уведомлением, сколько времени система ждет ответа абонентских станций.

Вызывающий абонент набирает на клавиатуре своей радиостанции номер нужного ему абонента и производит вызов. При этом его радиостанция посылает вызывную последовательность в ответ на очередную посылку ALOHA от базовой станции. Приняв вызов, база проверяет абонента по принципу «свой-чужой» и на том же управляющем канале вызывает второго абонента. Получив от него подтверждение о готовности к связи, база передает обеим радиостанциям команду на перестройку на один из свободных в этот момент «разговорных» каналов связи (каналов трафика).

Обе радиостанции автоматически перестраиваются на указанный канал и начинают переговоры. При нажатии любым из абонентов клавиши «отбой» происходит автоматический возврат радиостанций в ждущий режим на управляющем канале.

Сотовые системы связи. Сотовая связь (СС) отличается от традиционной радиосвязи тем, что в ней не предусматривается создание отдельных, требующих больших затрат энергии каналов связи между каждой парой абонентов. Вместо этого обслуживаемая территория делится на небольшие ячейки (соты) с соответствующим ретранслятором, таким образом, абоненты сети связываются не непосредственно с центральной, а только с ближайшим ретранслятором.

В настоящее время сотовые системы связи делятся на два вида: аналоговые и цифровые системы сотовой связи. В настоящее время наиболее востребованы системы сотовой телефонной связи цифровых стандартов, таких как GSM и CDMA.

Принцип работы сотовых систем радиосвязи основан на взаимодействии мобильных станций с фиксированной ретрансляционной сетью, объединенной с центром коммутации скоростными линиями связи. Для реализации этого принципа в состав сетей подвижной связи входят:

MSC – центр коммутации подвижной связи;

BTS – базовые станции;

MS – подвижные станции.

Центр коммутации подвижной связи (MSC) обеспечивает управление системой подвижной радиосвязи и является интерфейсом между подвижной станцией и фиксированной телефонной сетью. На рисунке 3 приведена структурная схема типовой сети сотовой связи аналогового стандарта NMT-450.

Каждый MSC обслуживает группу базовых станций. Совокупность BTS, обслуживаемых одним MSC, образует зону обслуживания (ТА).

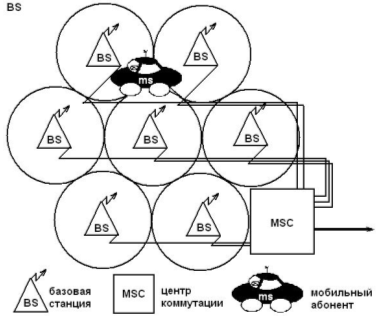

Рис. 3. Схема работы подвижной системы радиосвязи

На каждой базовой станции один канал используется как канал вызова, он маркируется специальным сигналом опознавания. Один или несколько других каналов, когда они свободны, маркируются другим сигналом, показывающим, что канал свободен. Подвижные станции, находящиеся в зоне действия базовой станции, постоянно работают на прием на канале вызова, по нему каждый включенный сотовый телефон периодически напоминает ретранслятору о своем наличии даже тогда, когда Вы не разговариваете. Ретранслятор передает уровень принятого сигнала MS на MSC, где принимается решение – работать с ним дальше или передать на обслуживание соседней BS. Процесс передачи MS между различными BS получил название роуминг (roaming – бродяга англ.).

В цифровых системах сотовой связи процесс определения местоположения отличается. BS постоянно излучает длинный, неповторяющийся, цифровой сигнал-эталон. MS его постоянно принимает и периодически небольшой его кусочек переизлучает. BS сравнивает полученный сигнал с эталоном, вычисляет временную задержку и по ней определяет «дальность» нахождения MS, которую передает на MSC³¹.

Наиболее распространенный в России стандарт сотовой связи – GSM, помимо процедур установления местоположения, адресации вызова, и ретрансляции каналов связи, выполняет процедуры идентификации абонента и индивидуального шифрования трафика сеанса связи. Для реализации этих функций любое абонентское приемопередающее устройство (сотовый телефон) снабжено микропроцессорным комплектом, которым осуществляется выполнение трех алгоритмов (А3, А8, А5):

А3 – алгоритм аутентификации, защищающий SIM-карту абонента от клонирования;

А8 – алгоритм генерации криптоключа;

A5 – собственно алгоритм шифрования оцифрованной речи для обеспечения конфиденциальности переговоров³².

Ключи алгоритмов A3 и A8 записаны в смарт-картах абонентов, ключ алгоритмов A5 записан в самом ASIC-чипе телефона.

Базовые станции также снабжены ASIC-чипом с A5 и «центром аутентификации», использующим алгоритмы A3A8 для идентификации мобильного абонента и генерации сеансового ключа.

Индивидуальный модуль подлинности абонента (SIM) содержит: международный идентификационный номер (IMSI), свой индивидуальный ключ аутентификации (Ki), алгоритм аутентификации (A3).

С помощью записанной в SIM информации в результате взаимного обмена данными между микропроцессором сотового терминала (абонентского аппарата) и оборудованием базовой станции осуществляется полный цикл аутентификации и разрешается доступ абонента к сети.

Процедура проверки сетью подлинности абонента реализуется следующим образом. Сеть передает случайный номер (RAND) на абонентский терминал. На ней с помощью Ki и алгоритма аутентификации A3 определяется значение отклика (SRES), т.е.

SRES = Ki – [RAND].

Абонентский терминал посылает вычисленное значение SRES в сеть, которая сверяет значение принятого SRES со значением SRES, вычисленным сетью. Если оба значения совпадают, подвижная станция приступает к передаче сообщений. В противном случае связь прерывается, и индикатор подвижной станции показывает, что опознавание не состоялось.

Для подтверждения подлинности международного идентификационного номера оборудования сотового телефона (IМЕI) в состав базовой станции входит регистр идентификации оборудования (EIR) – (централизованная база данных). Эта база данных ведется исключительно по оборудованию подвижных станций и состоит из списков номеров IМЕI, организованных следующим образом:

БЕЛЫЙ СПИСОК – содержит номера IМЕI, о которых есть сведения, что они закреплены за санкционированными подвижными станциями.

ЧЕРНЫЙ СПИСОК – содержит номера IМЕI подвижных станций, которые украдены или которым отказано в обслуживании по другой причине.

СЕРЫЙ СПИСОК – содержит номера IМЕI подвижных станций, у которых существуют проблемы, выявленные по данным программного обеспечения, что не является основанием для внесения в «черный список».

Кроме процедур идентификации, проверки и предоставления доступа к сети контроллер базовой станции управляет распределением радиоканалов и сменой частот, контролирует соединения и их очередность, модуляцию и демодуляцию сигналов, кодирование и декодирование сообщений, кодирование речи, адаптацию скорости передачи для речи, данных и вызова, определяет очередность передачи сообщений персонального вызова³³.

Стоит отметить, что для абонентов в стандарте GSM предусмотрено пять классов терминалов связи: от модели 1-го класса с выходной мощностью 20 Вт, устанавливаемой на транспортном средстве, до портативной модели 5-го класса, максимальной мощностью 0,8 Вт³⁴.

Стремительное развитие технологий связи породило возникновение большого количества видов связи, сервисных функций и специальных терминов, для уточнения которых целесообразно привести краткие пояснения.

2,5G (2,5 Generation) – технологии переходного периода, основанные на использовании усовершенствованных средств 2-го поколения, но способные обеспечивать услуги 3-го поколения.

3G (3 Generation) – 3-е поколение. Новое поколение систем мобильной связи, разрабатываемое в рамках программы IMT-2000. Сети радиодоступа этого поколения будут обеспечивать обмен информацией со скоростью до 144 кбит/с для абонентов с высокой мобильностью (скорость движения до 120 км/ч), 384 кбит/с для абонентов с низкой мобильностью (скорость до 3 км/ч) и 2,048 Мбит/с.

AMPS (Advanced Mobile Phone System) – усовершенствованная система мобильной связи. Аналоговая система, основанная на FDMA и работающая в частоте 800 МГц. Ширина канала 30 кГц.

Bluetooth – международная инициатива компаний Ericsson, IBM, Intel, Nokia и Toshiba, направленная на установление стандарта беспроводного соединения между телефонами мобильной связи, ПК, ручными компьютерами и другими периферийными устройствами. Предусматривается использование малодистанционных (до 10 м) каналов в свободной полосе 2,45 ГГц, используемой научно-медицинскими приборами.

CDMAOne – полностью цифровой стандарт, использующий диапазон частот 824849 МГц для приема и 874899 МГц для передачи.

DAMPS (Digital Advanced Mobile Phone Service) – это цифровая версия AMPS (Advanced Mobile Phone Service). DAMPS представляет собой систему сотовой подвижной радиосвязи общего пользования первого поколения.

DECT (Didital Enhanced Cordless Telecommunications) – цифровая микросотовая система беспроводной связи. Она обеспечивает своим пользователям устойчивую высококачественную связь, защищенную от несанкционированного доступа. Стандарт DECT поддерживает речевую и факсимильную связь, а также передачу данных.

GPRS (General Packed Radio Services) – радиосистемы передачи с пакетной коммутацией. GPRS часто упоминается как GSM-IP (GSM Internet Protocol). Расчетная скорость – 64 кбит/сек, практически достижимая скорость – 48 кбит/сек, теоретически достижимая – 115 кбит/сек.

GPS (Global Positioning System) – система глобального позиционирования. Система использует навигационные спутники. При проектировании системы планировалось вывести 24 спутника на квазистационарные орбиты. Такие системы обеспечивают круглосуточную информацию о трехмерном положении, скорости и времени для пользователей, обладающих соответствующим оборудованием и находящихся на или вблизи земной поверхности (а иногда и вне ее). Первой системой GPS, широко доступной гражданским пользователям, стала NAVSTAR, обслуживаемая Министерством обороны США.

GSM (Global System for Mobile communications) – глобальная система мобильной связи, цифровой стандарт мобильной связи. Стандарт сотовой связи, использующий частоты 900, 1800 и 1900 МГц. Ответственный за стандартизацию технологии GSM Европейский институт стандартизации электросвязи (ETSI). GSM использует TDMA технологию.

GSM 1800 – цифровой стандарт GSM на частоте 1800 МГц, известен также как DCS 1800 или PCN, используется в Европе, в Тихоокеанских странах Азии, Австралии, России.

GSM 900 – цифровой стандарт GSM на частоте 900 МГц, распространен в более 100 странах Европы и Азии.

IMEI (International Mobile Equipment Identifier – международный идентификатор мобильного оборудования) – это уникальный номер мобильного телефона. Номер включает в себя 15 цифр. Он присваивается аппарату при производстве и предназначен для определения телефона в сети GSM. Когда в центр обслуживания поступает телефон, то он проверяется с помощью IMEI номера. Это позволяет проверить легальность аппарата, версию программного обеспечения, страну сборки и многое другое. Телефоны с измененными IMEI номерами фирменные сервис-центры производителей отказываются обслуживать.

I-mode – технология, обеспечивающая постоянное соединение с пропускной способностью 9,6 Кбит/с. Это позволило DoCoMo начать разработку мобильных приложений на базе IP-телефонии, опередив GPRS. Данная технология конкурирует и с WAP, так как использует компактную версию HTML, в то время как WAP работает со специальным языком маркеров WML (Wireless Markup Language).

IrDA (Infrared Direct Access) – технологии инфракрасной связи, работающей по принципу «точка-точка» в зоне прямой видимости.

LTR (LTR450 и LTR800) – стандарт транкинговой радиосвязи с постоянным каналом. Работа системы основана на организации обмена служебными сообщениями между абонентской станцией и ретранслятором. Обмен данными осуществляется постоянно на субтональной частоте 150 Гц одновременно с передачей речевых сообщений. При этом отпадает необходимость в выделенном канале управления и поэтому для обеспечения максимальной эффективности системы все каналы могут быть использованы для передачи речевых сообщений.

MMS (Multimedia Messaging Service) – сервис передачи мультимедийных сообщений посредством мобильного телефона. Этот сервис очень похож на SMS, но, в отличие от него, более универсален. Технология MMS позволяет передавать мультимедийные сообщения с телефона на телефон либо с телефона на адрес электронной почты.

МРТ (Ministry of Post and Telecommunication) – стандарт транкинговой радиосвязи с закрепленным каналом. MPT 1327 был разработан в Англии для радиосетей общего пользования в диапазоне 174225 МГц, в дальнейшем распространился и на другие диапазоны частот. В настоящее время транковая аппаратура MPT 1327 выпускается для диапазонов 146174 МГц, 300380 МГц, 400520 МГц и даже 800 МГц.
