При дослідженні достатності природного освітлення необхідно відповісти на запитання: чи відповідає фактичне значення природного освітлення нормативному за СНиП II-4-79.
Перш за все студент-дипломник повинен скласти розрахункову схему, дотримуючись пропорції розмірів або вибраного масштабу, на якій відобразити (рис. 6.2):
-
габаритні розміри приміщення: довжину, ширину, висоту;
-
розміри вікон: ширину, висоту, їх кількість;
-
розміщення вікон за висотою приміщення: висоту від підлоги до підвіконня та відносно рівня робочої поверхні, яка розміщена на висоті 0,8 м від підлоги;
-
відстань від вікна до розрахункової точки, яка вибирається на робочому місці, найбільш віддаленому від вікна.

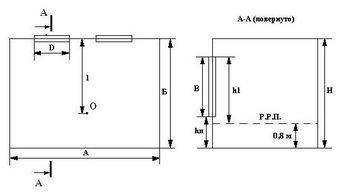

Рисунок 6.2 – Схема розрахунку природного освітлення
Нормоване значення коефіцієнта природного освітлення (КПО) для четвертого світлового поясу України, еIV, визначається, %, за формулою
,(6.6)
де енІІІ - нормоване значення КПО для III світлового поясу за СНиП II-4-79. Для більшості адміністративно-управлінських приміщень, у яких виконуються роботи III розряду (середньої точності), для бокового освітлення
енІІІ = 1,5%;
m - коефіцієнт світлового клімату (для України m = 0,9);
c - коефіцієнт сонячності. Для географічної широти м. Суми розташоване в межах 0,75-1,0.
Фактичне значення коефіцієнта природного освітлення для досліджуваного приміщення можна вивести з формули
,(6.7)
Звідки
,(6.8)
де So – площа усіх вікон у приміщенні, м2;
Sn – площа підлоги приміщення, м2;
τo – загальний коефіцієнт світлопроникності віконного прорізу. Для віконних прорізів адміністративно-управлінських будівель, які не обладнані сонцезахисними пристроями, to = 0,5;
r1 - коефіцієнт, який враховує відбиття світла від внутрішніх поверхонь приміщення. Його значення залежить від розмірів приміщення (довжини і ширини), глибини приміщення (відстані від вікна до протилежної йому стінки), висоти від верху вікна до рівня робочої поверхні ,відстані розрахункової точки від вікна, середньозваженого коефіцієнта відбиття світла від стін, стелі, підлоги, ρсг. Для світлих приміщень із світлими меблями ρсг можна орієнтовно взяти таким, що дорівнює 0,5, для темних – 0,3, для посередніх між ними – 0,4. Значення коефіцієнта r1 береться із таблиці 6.3;
ηo – світлова характеристика вікна вибирається з таблиці 6.4;
Кбуд – коефіцієнт, що враховує затемнення вікон іншими будинками, якщо будинків немає, то Кбуд = 1;
Кз – коефіцієнт запасу береться в межах Кз = 1,3 – 1,5.
Таблиця 6.4 – Значення світлової характеристики 0 світлових прорізів при бічному освітленні
| Відношення довжини приміщення до його глибини | Значення світлової характеристики 0 при відношенні глибини приміщення до його висоти від рівня умовної робочої поверхні до верху вікна | ||||||||
| 1 | 1,5 | 2 | 3 | 4 | 5 | 7,5 | 10 | ||
| 4 та більше | 6,5 | 7 | 7,5 | 8 | 9 | 10 | 11 | 12,5 | |
| 3 | 7,5 | 6 | 8,5 | 9,6 | 10 | 11 | 12,5 | 14 | |
| 2 | 8,5 | 9 | 9,5 | 10,5 | 11,35 | 15 | 17 | 17 | |
| 1,5 | 9,5 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | |
| 1 | 11 | 15 | 16 | 18 | 21 | 23 | 26,5 | 29 | |
| 0,5 | 18 | 23 | 31 | 37 | 45 | 54 | 66 | — | |
Порівнюючи значення нормованого коефіцієнта природного освітлення і фактичного освітлення можна зробити висновок про необхідність додаткових заходів щодо поліпшення природного освітлення у досліджуваному приміщенні. Ефективність природного освітлення перевірити відповідними розрахунками.
Задача 3
Дослідити достатність штучного освітлення відділу. Габаритні розміри приміщення взяти аналогічно до задачі 1. Недостатні для розрахунку дані в таблиці 6.5 взяти самостійно та обґрунтовано з довідника: Кнорринг Г.М. Справочная книга для проектирования электрического освещения. - М.: Энергия, 1976.
Таблиця 6.5 – Вихідні дані до задачі 3
| Показник | Варіант | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | ||
| Вид джерела світла | л/р | л/л | л/р | л/л | л/л | л/р | л/р | л/л | л/р | л/л | |
| Система освітлення | з | з/к | з/к | з | з | з/к | з/к | з | з | з/к | |
| Кількість світильників | 9 | 8 | 6 | 8 | 10 | 9 | 8 | 10 | 9 | 8 | |
| Кількість ламп у світильнику | 2 | 2 | 1 | 4 | 2 | 3 | 1 | 2 | 3 | 2 | |
| Потужність однієї лампи, Вт | 60 | 30 | 75 | 40 | 40 | 100 | 75 | 40 | 100 | 30 | |
| Примітка. л/р – лампа розжарювання; л/л – лампа люмінесцентна; з – загальна; з/к – загальна в системі комбінованого | |||||||||||
Таблиця 6.6 – Технічні характеристики існуючих джерел штучного світла
| Лампи розжарювання | Люмінесцентні лампи | |||
| Тип | Світловий потік, Fл, лм | Тип | Світловий потік, Fл, лм | |
| В-125-135-15* | 135 | ЛДЦ 20 | 820 | |
| В 215-225-15 | 105 | ЛД 20 | 920 | |
| Б 125-135-40 | 485 | ЛБ 20 | 1180 | |
| Б 120-230-40 | 460 | ЛДУ 30 | 1450 | |
| БК 125-135-100 | 1630 | ЛД 30 | 1640 | |
| БК 215-225-100 | 1450 | ЛБ 30 | 2100 | |
| Г 125-135-150 | 2280 | ЛДУ 40 | 2100 | |
| Г 215-225-150 | 2090 | ЛД 40 | 2340 | |
| Г 125-135-300 | 4900 | ЛБ 40 | 3120 | |
| Г 215-225-300 | 4610 | ЛДУ 80 | 3740 | |
| Г 125-135-1000 | 19100 | ЛД 80 | 4070 | |
| Г 215-225-1000 | 19600 | ЛБ 80 | 5220 | |
| * Перші два числа показують діапазон допустимої напруги, В, третє – потужність, Вт. | ||||
Вказівки до розв’язання задачі
Для оцінки ефективності штучного освітлення в приміщенні необхідно порівняти значення фактичного освітлення та нормованого значення за СНиП ІІ-4-79.
Нормоване значення освітлення для економічного відділу при загальному освітленні за СНиП ІІ-4-79 складає при використанні газорозрядних ламп – 300 лк, при використанні ламп накалювання – 200 лк.
При комбінованому освітленні частка загального освітлення в системі комбінованого повинна складати 10% норми для комбінованого освітлення, але не менше 150 лк при використанні люмінесцентних ламп або не менше 50 лк при використанні ламп розжарювання.
Значення фактичного освітлення, лк, у відділі можна знайти за допомогою методу коефіцієнта використання світлового потоку з формули
,(6.9)
