Відповідальність за вірогідність, повноту і своєчасність подачі інформації несе планово-економічний відділ.

1.5 Умови, при яких припиняється рішення задачі. Рішення задачі ППР104 припиняється, якщо:

• відсутня або неповна, некоректна вхідна інформація;

• виявлено помилки в інформаційній базі;

• відсутнє енергозабезпечення ЕОМ;

• вийшло з ладу програмне та/або апаратне забезпечення АРМ керівника промислового підприємства (начальника виробництва).

1.6 Зв'язки даної задачі з іншими задачами. Задача ППР104 інформаційно пов'язана з задачами прийняття рішень по інших видах продукції, мінімізації відхилення фактичних показників собівартості від планових.

Інформаційна модель задачі ППР104 представлена на рисунку 3.3.

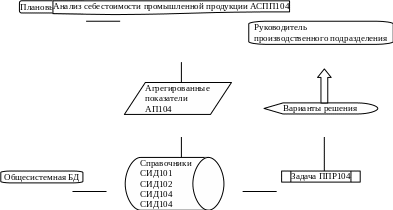

Рисунок 3.3 – Інформаційна модель задачі ППР104

1
.7 Розподіл функцій між персоналом і технічними засобами при різних ситуаціях рішення задачі. Задача ППР104 вирішується в режимі діалогу «ЕОМ – керівник». Дії керівника визначає інтуїтивно зрозумілий інтерфейс ІСППР, що підказує користувачеві можливі варіанти дій.

2. Вхідна, вихідна інформація, математична модель

Вхідна інформація повинна відповідати параметрам, представленим у Додатку А.

Вихідна інформація повинна бути представлена у виді таблиць 2.11 і 2.12, представлених у розділі 2 даної роботи.

Математична модель представлена в пункті 2.2 даної роботи.

3. Алгоритм рішення задачі

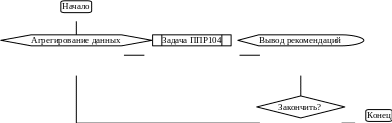

У даному випадку алгоритм рішення задачі являє собою опис логіки і способу формування результатів рішення відповідно виконання етапів розрахунку. Укрупнена блок-схема алгоритму представлена на рисунку 3.4.

Р
исунок 3.4 – Блок-схема алгоритму рішення задачі ППР104

3.3 Розробка інтерфейсу інформаційної системи

Розроблений інтерфейс також доцільно розглянути як сукупність інтерфейсів п'яти підсистем ІСППР «Product Solution Assistant»

1. Підсистема управління

Містить у собі наступні елементи: заставку, відомості про автора, головне меню, сторінку результатів (можливих рішень).

Заставка являє собою лист, сторінку або форму, що користувач бачить першою при запуску програми. Вона може мати як чисто декоративні елементи, так і нести на собі деяку інформацію, наприклад, назву інформаційної системи, її версію, логотип компанії власника і розроблювача, відомості про користувача – ім'я, компанія, серійний номер і багато чого іншого. Заставка ІСППР «Product Solution Assistant» представлена на рисунку 3.5.

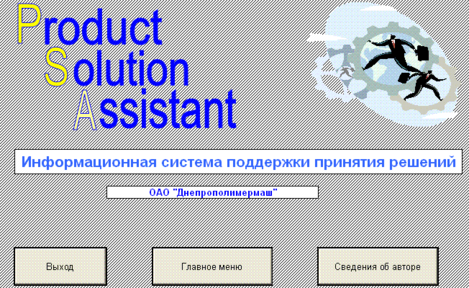

Рисунок 3.5 – Заставка ІСППР «Product Solution Assistant»

Відомості про автора являють собою екранну форму, на якій відображаються короткі відомості про розроблювача програмного забезпечення, можливо телефон, фотографія й інша рекламна інформація. Екранна форма з відомостями про розроблювача даної ІСППР представлена на рисунку 3.6.

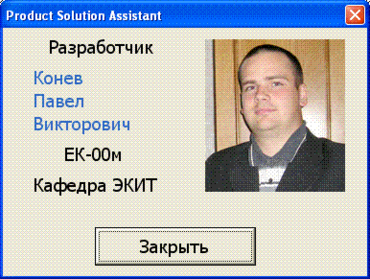

Рисунок 3.6 – Відомості про автора

Головне меню являє собою основу всього графічного інтерфейсу системи. Саме на нього попадає користувач після заставки. З головного меню здійснюється взаємодія користувача з усіма підсистемами, функціями і можливостями програми. В ІСППР «Product Solution Assistant» головне меню дозволяє користувачеві перейти до введення й обробки вихідних даних, перейти до підсистеми моделювання, графічного аналізу, фінансового аналізу, до сторінки результатів і вийти з програми. Переключення між елементами ІСППР проводиться за допомогою кнопок і перемикачів.

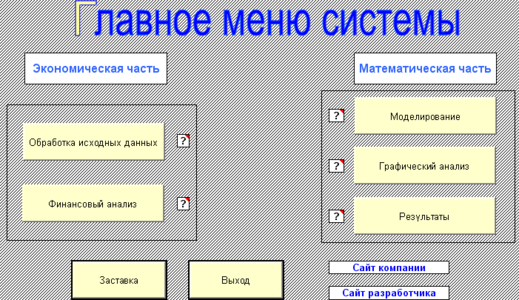

Рисунок 3.7 – Головне меню

Структура і функції сторінки результатів буде розглянута пізніше, після розгляду підсистем, що забезпечують прийняття рішення.

2. Підсистема фінансового аналізу

Підсистема фінансового аналізу включає в себе як вихідні дані сторінку, куди користувач вводить дані з бухгалтерського балансу (ф.1) і Звіту про фінансовий стан підприємства (ф.2). Форма для введення даних цілком копіює структуру вищезгаданих документів, тому користувачеві легко вводити дані, відповідно їх економічному значенню. Далі ідуть сторінки, на яких автоматично проводяться експрес-аналіз підприємства, аналіз ліквідності балансу і розрахунок фінансових коефіцієнтів. Головна сторінка підсистеми надає користувачеві можливість вибрати вид аналізу, перейти до введення даних, повернутися в головне меню системи.

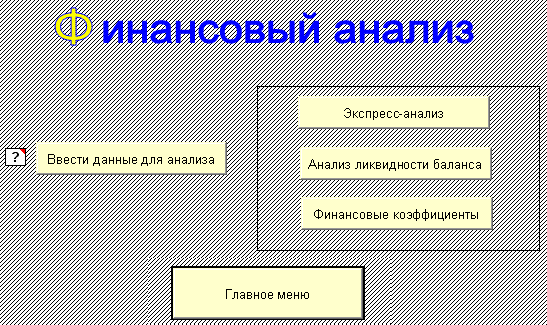

Рисунок 3.8 – Підсистема фінансового аналізу

3. Підсистема обробки вихідних даних

Вихідні дані необхідні для моделювання, побудови графіків, одержання результатів і видачі рекомендацій користувачеві системи, тому дана підсистема повинна бути досить могутньою, надійною і зручною для роботи користувача. В ІСППР «Product Solution Assistant» дані про динаміку собівартості продукції вводяться у виді таблиць, представлених у Додатку А. Для кожного виду продукції використовується окремий лист, у такий спосіб досягається тривимірність масиву даних. Головна сторінка (рисунок 3.9) підсистеми дозволяє перейти до редагування первинних даних або відразу перейти до масиву укрупнених факторних ознак (рисунок 3.10), отриманих при перевірці елементів собівартості на наявність властивостей мультиколінеарності.

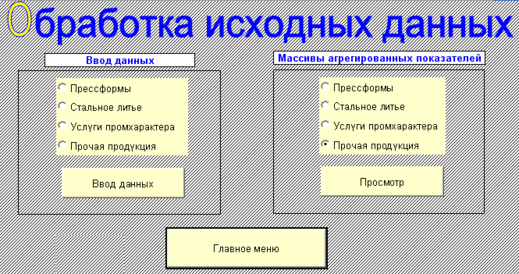

Рисунок 3.9 – Головна сторінка підсистеми обробки даних

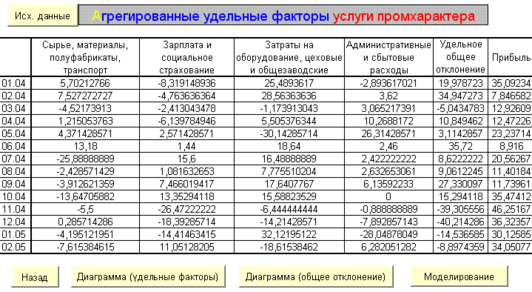

Рисунок 3.10 – Массив агрегованих факторів

На цій сторінці також можна перейти до перегляду графіків, що обумовлює зв'язок цієї підсистеми з підсистемою графічного аналізу, а також перейти до сторінки результатів.

3. Підсистема моделювання

Підсистема моделювання є однією з головних, найбільш функціонально насичених підсистем. Результати розрахунків, проведених у ній являються основою для прийняття управлінських рішень користувачем, тобто керівником. Підсистема моделювання містить у собі головну сторінку (рисунок 3.11) і сторінки розрахунків по видах продукції (рисунок 3.12).

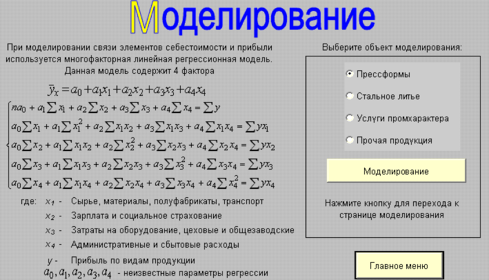

Рисунок 3.11 – Головна сторінка підсистеми моделювання

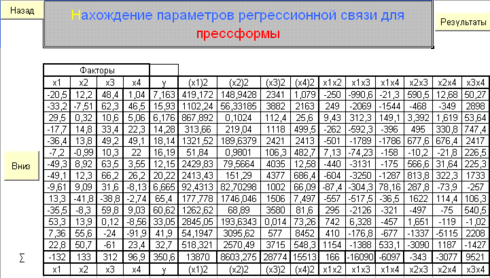

Рисунок 3.12 – Сторінка розрахунків підсистеми моделювання

На головній сторінці користувачеві пропонується ознайомитися з використовуваною моделлю і системою нормальних рівнянь, а також вибрати вид продукції, динаміку собівартості якої користувач хоче промоделювати. Для цього необхідно вибрати один з перемикачів з назвою виду продукції і натиснути кнопку «Моделювання». Відкриється сторінка моделювання даного виду продукції. На ній містяться розрахунки, необхідні для введення даних у надбудову MS Excel «Пошук рішення», а саме введені формули обмежень (системи нормальних рівнянь). При виклику надбудови дані автоматично перераховуються і користувач одержує нові параметри регресійного рівняння. Натиснувши на кнопку «Результати», користувач перейде до сторінки результатів, де розраховані параметри будуть інтерпретовані для можливого ухвалення рішення.

Ця підсистема тісно зв'язана з підсистемою графічного аналізу, тому що для ухвалення рішення використовуються розрахункові дані з них обох.

5. Підсистема графічного аналізу

Розрахункові дані з цієї підсистеми також враховуються користувачем при виборі рішення на сторінці результатів. Особливістю даної системи являється те, що дані ці отримано шляхом побудови графіків часових рядів, їхніх трендів, рівнянь трендів і ін. Головна сторінка (рисунок 3.13) дозволяє вибрати види графіків і відображати їх по обраному виду продукції, повернутися в головне меню і перейти до сторінки результатів. Також деякі графіки можна відобразити з підсистеми обробки вихідних даних.

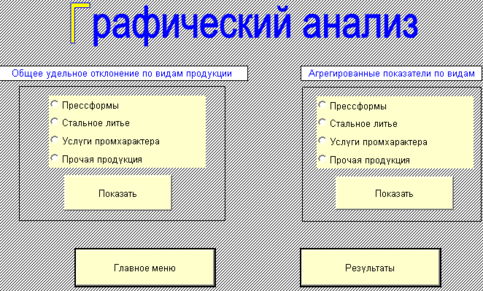

Рисунок 3.13 – Головна сторінка підсистеми графічного аналізу

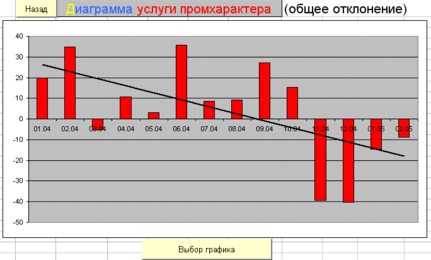

Рисунок 3.14 – Елемент підсистеми графічного аналізу

І, нарешті, найбільш інформативна сторінка для особи, що приймає рішення – сторінка результатів. На неї користувач потрапляє з головного меню, або після проведеного моделювання на сторінках підсистеми моделювання і графічного аналізу. Таблиця на цій сторінці містить комплексні дані для оцінювання можливих рішень. При виборі виду продукції і натисканні кнопки «Рішення» програма автоматично сформує кілька рекомендацій, що користувач може прийняти як математично обґрунтоване керівництво до дії.

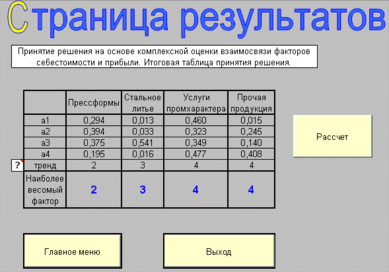

Рисунок 3.15 – Сторінка результатів

Елементи ІСППР «Product Solution Assistant» розроблені в редакторі Visual Basic for Applications. Лістинги модулів, що відповідають за переключення між сторінками ІСППР, за роботу перемикачів, створення загального середовища і вихід із програми приведені в Додатку Б.

РОЗДІЛ 4. Охорона праці

Головним документом, що встановлює єдиний порядок функціонування системи управління охороною праці на підприємствах є Галузева (типова) Система управління охороною праці для підприємств Мінпромполітики (СУОП). При створенні даного нормативного акта використовувалися наступні документи: ЗУ «Про охорону праці», Кодекс законів про працю України, ДНАОП 0.00-4.21-93 «Типове положення про службу охорони праці», затв. наказом Держнаглядохоронпраці від 03.08.92 р. № 73 і ін.

Вимоги даного нормативного акта є обов'язковими для всіх підприємств, що відносяться до сфери керування Мінпромполітики України незалежно від їхньої організаційно-правової структури, форми власності і видів діяльності.

Типова система встановлює єдиний порядок діяльності керівників підприємств, керівників структурних підрозділів і інших посадових осіб з питань охорони праці: цільові задачі і функції структурних підрозділів, обов'язки посадових осіб, порядок планування профілактичної роботи, систему контролю за станом охорони праці і дотриманням працюючих вимог правил, норм і інструкцій з охорони праці; порядок проведення обліку і звітності по проведеній у структурному підрозділі й у цілому на підприємстві профілактичній роботі з охорони праці у виробничих підрозділах, оцінки ефективності функціонування СУОП, а також основні положення економічного регулювання і мотивації роботи з охорони праці на підприємстві.

На підставі Типової системи на підприємствах розробляється і впроваджуються (у формі положень, стандартів підприємства) Системи управління охороною праці, що враховують структуру керування і специфіку роботи підприємства.

Далі роз'ясняються деякі терміни, застосовувані в нормативних актах по охороні праці.

Управління охороною праці – це підготовка, прийняття і реалізація правових, організаційних, інженерно-технічних, санітарно-гігієнічних, лікувально-профілактичних і соціально-економічних заходів, спрямованих на забезпечення життя, здоров'я і працездатності людини в процесі його трудової діяльності.

Система управління охороною праці (СУОП) – це регламентована нормативними актами й організаційно-розпорядницькими документами, сукупність взаємопов'язаних мерь управлінських рішень, спрямованих на комплексне, програмно-цільове забезпечення охорони праці на виробництві.

Нормативне забезпечення охорони праці – необхідного і достатній (оптимальний) для даного виробничого об'єкта (цеху, ділянки, установки), виробничого процесу або виду робіт комплекс заходів для охорони праці працюючих, регламентованим державним міжгалузевим і галузевим нормативним актами, а також, розроблювальними на їхній основі нормативними актами підприємства.
