где С_ед - себестоимость единицы изделия, входящих в основное изделие;

Тр_изд - трудоемкость основного изделия;

Тр_вх - трудоемкость входящих в основное изделие

2. Себестоимость годового выпуска:

(3.3)

,

Расчет ожидаемой прибыли представлен в табл. 3.5.

Таблица 3.5

Расчет ожидаемой прибыли

Ожидаемую годовую прибыль определяли по формуле

, (3.4)

где П_г - ожидаемая годовая прибыль;

Ц - цена единицы изделия.

Несмотря на отрицательную величину прибыли изделия ВК 12-5, ожидаемая годовая прибыль от реализации всех изделий после внедрения нового станка составит +82 265 000 р. Прибыль от реализации каждого изделия в отдельности и всего схематически изображена на рис. 3.1.

Рис. 3.1. Прибыль от реализации каждого изделия и итоговая прибыль

Определим ожидаемую часть годовой прибыли, полученной от снижения трудоемкости в результате перевооружения. Она представлена в табл. 3.6.

Таблица 3.6

Расчет части годовой прибыли, полученной в результате перевооружения

Расчет производился по формулам, которые уже использовались ранее, кроме следующей.

Ожидаемая часть годовой прибыли, полученная от снижения трудоемкости в результате перевооружения:

(3.5)

где Тр_{вх 0,1} - трудоемкость входящих в основное изделие до и после внедрения нового станка.

Динамика величины прибыли до и после внедрения нового станка представлена на рис. 3.2.

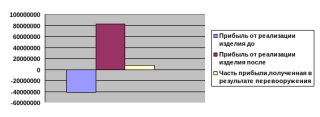

Рис. 3.2. Динамика прибыли до и после внедрения нового станка

Срок окупаемости затрат:

, (3.6)

Т_ок =362 764 725/108 962 970/15= 0,22, г.

где Т_ок - срок окупаемости;

К_вл - капитальные вложения;

С_г - себестоимость годового выпуска.

Небольшой срок окупаемости (0,22 года) свидетельствует об эффективности внедрения нового станка. Снижение трудоемкости в результате перевооружения приведет к увеличению прибыли на 7 754 235,5 р. Отсюда можно сделать вывод об эффективности проекта на техническое перевооружение оборудования, т.к. это ведет к увеличению прибыли и увеличению рентабельности.

3.2 Разработка проекта по выпуску нового изделия

Выключатель ВК 12-5 состоит из следующих сборочных единиц: коромысло, шток, колодка. Для его изготовления использованы следующие детали: толкатель, корпус, 2 пружины, манжетка. В комплект поставки входят выключатель и паспорт. В 1 упаковку входят 300 выключателей.

Выключатель ВК 12-5 предназначен для применения в электрических цепях тракторов, автомобилей, автобусов и других самоходных машин и в запчасти к ним. Выключатели рассчитаны на эксплуатацию при температуре окружающего воздуха от + 80^о до – 40^о, влажности 90 %.

Выключатели по способу защиты от поражения электрическим током должны соответствовать классу III по ГОСТ 12.2.007.0.

Материалы, применяемые для изготовления деталей выключателей нетоксичны, вредных воздействий при эксплуатации на обслуживающий персонал и окружающую среду не оказывают.

Выключатели относятся к неремонтируемым изделиям.

Выключатели выполнены с самовозвратом и имеют два положения:

- выключатель выключен (шарик находится в свободном состоянии, контакты разомкнуты);

- выключатель включен (шарик находится в нажатом состоянии, контакты замкнуты).

Режим работы продолжительно-номинальный S1 по ГОСТ 3940.

Выключатели должны соответствовать требованиям технических условий, ГОСТ 3940 и соответствующим комплектам конструкторской документации. Внешний вид выключателей, маркировка, габаритные, присоединительные и установочные размеры должны соответствовать габаритным чертежам.

Номинальные параметры выключателя указаны в табл. 3.7.

Таблица 3.7

Номинальные параметры выключателя ВК 12-5

Таким образом, из табл. 3.7 можно сделать вывод, что масса выключателя не должна превышать 70 г. Падение напряжения при номинальных параметрах не должно превышать 0,1 В. Сопротивление изоляции между незамкнутыми штырями и корпусом должно быть не менее:

- в нормальных климатических условиях – 10 Мом;

- при повышенной влажности – 2 Мом.

Электрическая прочность изоляции токоведущих частей выключателя относительно корпуса, а также между токоведущими частями должна соответствовать ГОСТ 3940 (действующее значение испытательного напряжения 550 В).

Вибро- и ударопрочность выключателя должна соответствовать требованиям ГОСТ 3940 к изделиям, не установленным на двигателе.

Степень защиты выключателей от проникновения внешних твердых предметов и воды должна соответствовать IP53 ГОСТ 14254.

Выключатели, прошедшие испытания должны выдерживать момент затяжки не менее 60 Н м.

Стойкость металлических покрытий к воздействию соляного тумана должна соответствовать 1.24 ГОСТ 3940 для изделий, эксплуатируемых на открытом воздухе. Показатель надежности, представляющий собой гамма-процентную наработку до отказа с вероятностью 95 %, должен составлять 1500 000 циклов оперирования при токе 0,5 А и напряжении 12 В или 1000 000 циклов оперирования при токе 2 А и напряжении 24 В. Циклом оперирования считается однократное включение выключателя с возвратом в начальное положение (фиксированное).

На каждый выключатель должна быть нанесена маркировка, содержащая:

- товарный знак завода-изготовителя;

- обозначение изделия – ВК 12-5;

- квартал и две последние цифры года выпуска;

- клеймо ОТК.

Способ нанесения маркировки должен обеспечить ее сохранность в течение всего срока службы.

Для проверки соответствия выключателей требованиям настоящих ТУ, их подвергают следующим испытаниям:

- приемо-сдаточным;

- периодическим;

- типовым;

- входному контролю потребителя.

Приемо-сдаточные испытания проводятся службой технического контроля предприятия-изготовителя.

Периодические испытания должны проводиться предприятием изготовителем один раз в год на трех образцах выключателей из числа изготовленных в контролируемом периоде и прошедших приемо-сдаточные испытания. В случае несоответствия выключателей хотя бы одному из требований технических условий, проводят повторные испытания на удвоенном количестве образцов по пунктам несоответствия. Результаты периодических испытаний считают положительными, если при повторных испытаниях не выявлено выключателей, несоответствующих требованиям. Выключатели, подвергшиеся периодическим испытаниям, поставке потребителю не подлежат.

Завод-потребитель осуществляет приемочный контроль качества каждой партии согласно СТБ ГОСТ Р 50779.71. Для проведения входного контроля от каждой партии отбирается случайная выборка и проводится контроль ее на соответствие требованиям ТУ.

Завод-потребитель вправе вернуть заводу-изготовителю все изделия, на которых в процессе монтажа (сборки) или проверки качества готовых тракторов и автомобилей выявлены дефекты по вине изготовителя. Указанные изделия подлежат замене на новые.

Крепление выключателей на тракторе или автомобиле осуществляется с помощью резьбы на корпусе выключателя. Рабочее положение выключателя – любое.

На 4-м плакате представлен чертеж данного изделия и в приложении 5 - спецификация.

Для того, чтобы увеличить рентабельность на предприятии, было принято решение наладить выпуск нового изделия ВК 12-5. Рассчитаем себестоимость, цену данного изделия и определим рентабельность, чтобы сделать вывод о целесообразности выпуска изделия ВК 12-5.

Себестоимость единицы продукции – стоимостная оценка используемых в процессе производства продукции (работ, услуг) природных ресурсов, сырья, материала, топлива, энергии, основных фондов, трудовых ресурсов, а также других затрат на ее производство и реализацию.

Калькулирование – расчет себестоимости калькулированной единицы продукции. Калькуляционная единица – в ее качества может быть принята 1, 10, 100, 1000 штук изделий. В данной работе за калькуляционную единицу принята 1 штука.

Для радиоэлектронных отраслей промышленности в настоящее время может быть принят следующий состав статьей затрат [15].

1. Расчет статьи затрат «Сырье, материалы и другие материальные ценности за вычетом реализуемых отходов».

В эту статью включается стоимость основных материалов, необходимых для изготовления единицы продукции по установленным нормативам. Формула расчета следующая:

, (3.7)
