I(х) = I_н [ cos αх- x_н /ρ sinαх]

Переходя к модулям амплитуд, будем иметь

(2.31)

Из этих выражений видно, что при чисто реактивной нагрузке в линии устанавливаются так называемые стоячие волны напряжения и тока. В точках, отстоящих от конца на расстояниях которых αx-φ1 = 0,π,2π ...., |соs(αх-φ1)| обращается в единицу, |sin(αx -φ1)| - в нуль, амплитуда напряжения , достигает своего максимума, а амплитуда тока равна нулю. Эти точки соответствуют пучностям напряжения и узлам тока. В точках где αx-φ1=π/2,3π/2,5π/2... и так далее, наоборот, устанавливаются узлы напряжения и пучности тока.

Заметим, что входное сопротивление линии при стоячих волнах имеет характер чисто реактивного сопротивления.

(2.32)

Из этого следует, что в любом сечении линии напряжение и ток сдвинуты по фазе на угол 90 градусов. Из (2.32) видно, что в пучностях соответственно напряжения и тока амплитуды равны

(2.33)

(2.34)

Если умножить обе части последнего выражения на ρ, то получим

(2.35)

При стоячих волнах максимальные амплитуды напряжения и тока связаны простым соотношением

U_макс=I_максρ (2.36)

Интересно также установить связь между амплитудой в пучности и амплитудой падающей волны. Можно написать следующее выражение для напряжения на конце линии:

U_н = U_пад + U_отр = U_пад(1 + Г) (2.37)

С учетом Г находим окончательно U_макс= 2U_пад.Аналогично можно показать, что Ι_макс= = 2Ι_пад . Итак, при чисто реактивной нагрузке амплитуды в пучностях равны удвоенному значению амплитуды падающей волны. Физический смысл этого результата становится очевидным, если учесть, что образование стоячей волны является результатом интерференции падающей и отраженной волн.

Так как модуль коэффициента отражения при чисто реактивной нагрузке равен единице, то амплитуды отраженной и падающей волн одинаковы. При распространении вдоль линии во взаимно противоположных направлениях эти волны удваиваются по амплитуде в точках, где их фазы совпадают (пучности), и взаимно уничтожаются в точках, где сдвиг фазы равен 180° (узлы). Из предыдущего ясно, что режим чисто стоячей волны возможен лишь в линии без потерь.

Рассмотрим еще вопрос о распределении энергии электромагнитного поля вдоль линии со стоячей волной. Для этого выделим с помощью двух параллельных плоскостей, перпендикулярных к оси линии, пространство, связанное с элементом линии длиной Δx, и составим выражение для энергии магнитного и электрического поля в указанном пространстве. Если амплитуда тока в рассматриваемом элементе линии I(х),а напряжение U(x), то, очевидно, мгновенное значение энергии магнитного поля будет

(2.38)

а мгновенное значение энергии электрического поля

(2.39)

При составлении этих выражений учтено, что при стоячей волне напряжение и ток сдвинуты по фазе на 90°. Начальная фаза θ может иметь произвольную величину и для рассматриваемого здесь вопроса значения не имеет.

Суммируя полученные энергии, находим

Таким образом, приходим к выводу, что при чисто стоячей волне средняя энергия электромагнитного поля (на единицу длины) не изменяется вдоль линии. Имеет место лишь перераспределение энергии между магнитным и электрическим полем. В пучностях напряжения вся энергия запасена в электрическом поле (магнитное поле отсутствует), а в пучностях тока — в магнитном поле (электрическое поле отсутствует).

2.7 Типы волноводных систем

Линии передачи миллиметрового (ММ) и субмиллиметрового (СБМ) волн являются и объектом и средством измерений. В первом случае необходимо знать электродинамические характеристики линий, передающих сигнал на ММ и СБМ волнах. Во втором случае линии передачи используются для измерения характеристик вносимых в них объектов (например, диэлектрических образцов).

В ММ и СБМ диапазонах волн применяются следующие типы волноводных систем: полые металлические волноводы; металлодиэлектрические волноводы; диэлектрические, в том числе диэлектрические полосковые волноводы; квазиоптические лучеводы; микрополосковые линии. Основным отличием полых металлических волноводов ММ и СБМ волн от волноводов, применяемых в СВЧ диапазоне, является то, что они, как правило, являются многомодовыми. Это обстоятельство значительно затрудняет как разработку и создание самих линий передач, так и измерение основных их характеристик. Такими характеристиками являются: постоянные распространения γ_j=β_j-ια_j (β_j и α_j — фазовая постоянная и постоянная затухания волны j-го типа соответственно); относительный уровень мощности j-й волны; частотная и фазовая характеристики линии; K_ст; предельная мощность и др.

Точность измерения этих характеристик определяется в первую очередь требованиями, предъявляемыми к конкретному тракту: в одном случае главным является обеспечение минимальных потерь, в других— заданной структуры поля, максимума передаваемой мощности:, равномерности фазовой характеристики и т. д.

Рассмотрим основные свойства многомодовых волноводов. Распределение электрического и магнитного полей волны в любом поперечном сечении волновода при z = const неизменно, а происходит лишь изменение амплитуды и фазы волны по закону E_j(x,y,z)=A_jE_j(x,y)e^-iγ_jz, где A_j- амплитуда волны j-го типа. Расчет значения α_j практически всегда приводит к несоответствию с измеряемой величиной затухания [17]. Поэтому даже в регулярном волноводе ММ и СБМ диапазона практически всегда необходимы измерения потерь α_j, а иногда величин β_j, E_j или Н_j. [17]

Реальные тракты всегда имеют ряд специально вводимых или случайных нерегулярностей. Первые связаны с использованием измерительных элементов, таких как аттенюаторы, фазовращатели, модуляторы, переходы с одного сечения волновода на другое, делители мощности, детекторные секции и т. д.

Случайные нерегулярности возникают из-за неидеальности геометрии волноводов, а также их соединения и крепления. Следует отметить, что с укорочением длины волны случайные нерегулярности вносят все больший вклад как в значение вносимых потерь, так и в эффективность преобразования основной моды в высшие [17].

Известно [18], что в одномодовом волноводе любые нерегулярности вызывают только отражение рабочей волны. В многомодовом волноводе любая нерегулярность вызывает также искажение амплитудного распределения поля волны [19, 20], что обусловлено преобразованием основной моды в высшие моды.

Преобразование мод имеет важную особенность — преимущественное возбуждение на нерегулярностях мод того же направления распространения, что и возбуждающая мода [отношение амплитуд прямой и обратной мод индекса i равно (β_j+β_i)/(β_j-β_i)]. Кроме того, наибольшие амплитуды имеют моды с близкими к рабочей моде фазовыми постоянными. В случае распределенных нерегулярностей наиболее эффективное возбуждение моды индекса i имеет место, когда С_ji пропорционально cos β_jiz, т. е. когда нерегулярности имеют косинусоидальную зависимость от z с периодом, равным длине волны биений (λ_ij=2π/β_ji) между j-й и i-й модами [21].

В ММ диапазоне волн широкое распространение получили одномодовые и многомодовые (прямоугольные и круглые) волноводы, а в СБМ диапазоне — только многомодовые волноводы.

Прямоугольные волноводы. Для одномодового режима работы необходимо выполнение условий: 2a>λ₀>a, 2b<λ₀ (а и b — размеры широкой и узкой стенок волновода). Для основной волны H₁₀ фазовая постоянная β₁₀ и постоянная затухания α₁₀ определяются выражениями:

β₁₀=[k²₀-(π/a)²]^1/2 (2.40)

α₁₀=(πcε₀/λ₀σ)^1/2*[(1+2(b/a)(λ₀/2a)²)/(b[1-(λ₀/2a)²]^1/2)]

где к₀ = 2π/λ₀; с — скорость света в вакууме; σ — проводимость, См/м; ε₀= 8,86- 10^-12 Ф/м — диэлектрическая проницаемость вакуума.

В одномодовых волноводах обычно а = 2b. При этом условии и при σ=5,4* 10⁷ См/м (медь) по указанной формуле можно определить потери на проводимость в стенках волновода.

Измеренные значения потерь обычно в 1,5—2 раза превышают расчетные, причем с укорочением длины волны наблюдается все большее несоответствие расчетных и измеренных потерь [21]. Этот факт обусловлен шероховатостью стенок волновода и наличием на них пленки окислов.

С укорочением длины волны резко возрастают и требования к допускам на размеры волноводов и точности их стыковки. Коэффициенты отражения от различных дефектов, возникающих при стыковке волноводов, могут быть оценены по приближенным формулам, приведенным в [18]. Так, при допусках на размеры а и b, равных δ, коэффициент отражения от стыка двух волноводов при a=2b, |Г|_∆=4δ/a.

При смещении волноводов в контактной поверхности стыка на ∆а или ∆b

|Г|_∆a≈0,9∆a/a, |Г|_∆b≈0,3∆b/b

Коэффициент отражения на изломе оси на угол θ в стыке |Г|_θ = 3*10^-3θ.

Многомодовые волноводы. В многомодовом режиме потери при работе на волне Н₁₀ малы. При условии а>>λ₀, b>> λ₀ и b<<2а³/ λ₀² из (67) следует, что α~1/b. Это означает, что наименьшие потери можно получить в многомодовом волноводе, у которого размер b>а, когда вектор напряженности электрического поля распространяющейся волны перпендикулярен стенке с размером а. Однако при b>а увеличивается возможность возникновения высших мод. Это может привести не только к увеличению суммарных потерь, но и к значительной осцилляцией ной зависимости этих потерь от частоты. Кроме того, при наличии в измерительном тракте на многомодовых волноводах переходов с одного сечения волновода на другой возможно возникновение резонансов, обусловленных переотражением паразитных мод от критических сечений [18, 19]. При резонансе коэффициент пропускания умножается на фактор D_j==L_j/( L_j+η_j), D_j>1, L_j — потери на преобразование основной волны в j-ю волну высшего типа; η_j - затухание j-й волны. При L_j> η_j D_j<<1 .

Коэффициенты преобразования волны Н₁₀ в волны Н_m0 имеют вид: В_m0=2π²m∆а/β₂₀(β₂₀- β₁₀)a³.

Наибольшее значение имеет коэффициент преобразования волны Н₁₀ в волны Н₁₁, Е₁₁. При этом происходит распространение смешанной волны, представляющей линейную комбинацию волн Н₁₁ и Е₁₁.

Коэффициент преобразования волны Н₁₀ в H_mn- или E_mn- волны при изломе оси на угол ∆θ определяется из выражения [18]: B_ij = F_ji∆θ, где коэффициенты F_ji даны в [18].

При повороте сечений волновода друг относительно друга на угол ∆θ для случая симметричной скрутки (не происходит смещения осей волноводов) коэффициент преобразования волны Н₁₀ в волну с ортогональной поляризацией определяется из выражения [18] B₀₁=4∆θ(β₁₀+β₀₁)/π²β_01.

3. Волны в кольцевой линии

3.1 Резонанс бегущей и стоячей волны в коаксиальной линии

Наиболее просто осуществить создание кольцевой системы на основе коаксиальной линии, так как она обладает определенной гибкостью.

В кольцевом тракте возбуждается СВЧ- волна при помощи ГКЧ, волноводный выход которого соединен со входом направленного ответвителя. Вентиль устанавливается для того, чтобы подавить одну из бегущих волн. Детектированный сигнал поступает на вход индикатора КСВН и ослабления и регистрируется. Характер волнового процесса контролируется при помощи измерительной линии.

Затем эксперимент повторяется, но только в отсутствии вентиля. Снимаются показания индикатора КСВН и ослабления.

После этого, вместо направленного ответвителя в схему включается тройник (Т) и вентиль

В режиме бегущей волны наблюдается картина периодического возрастания амплитуды, рассматриваемая как функция частоты (Рис. 3.1). При коротком замыкании в системе устанавливается режим стоячей волны. Аналогичный режим имеет место при распространении в кольце встречных волн (кольцевой резонатор). Однако, в сравнении с режимом стоячих волн, частотная периодичность резонансов обладает вдвое большим периодом. 1- режим бегущей волны, 2- режим стоячей волны (короткое замыкание)

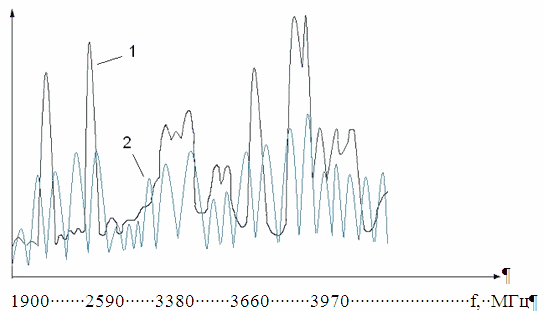

Рисунок 3.1 Распределение поля, рассматриваемая как функция частоты

Значения КБВ коаксиальной линии представлены на графике (Рис. 3.2)

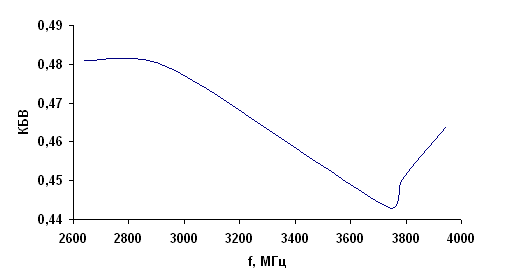

Рисунок 3.2 КБВ кольцевой коаксиальной линии

Как видно из представленной зависимости, КБВ достаточно невелик, и в зависимости от частоты изменяется в относительно небольших пределах. Возможной причиной может являться наличие диэлектрических потерь. Поэтому для продолжения исследований перспективным представлялся переход к волноводной системе.

3.2 Резонанс бегущей и стоячей волны в волноводе

При измерениях в кольцевой системе, составленной из волноводных отрезков, в режиме бегущих и стоячих волн схема экспериментальной установки выглядит следующим образом

Волноводное кольцо выполнено из отрезков прямоугольного волновода. В состав кольца включены два направленных ответвителя для ввода излучения в кольцо и ответвления части мощности в детектор. Поворотные элементы выполнены в виде уголков с отражающей площадкой.

Характерной особенностью данной частотной зависимости является ее резонансный характер. Данное обстоятельство определяется резонансным характером отражения от неоднородностей в волноводе. Как известно, при расположении неоднородностей на расстоянии в четверть длины волны в волноводе отраженные от них волны в обратном направлении оказываются в противофазе, при интерференции взаимно подавляются, и потому отраженная волна в тракте отсутствует. В волноводном кольце устанавливается режим бегущих волн. Для описанной системы резонансной частотой является частота 6,5 ГГц.

В связи необходимостью осуществления режима бегущих волн в широком диапазоне система была изменена (рис. 3.5). Уголковые поворотные элементы были заменены на плавные переходы, кроме того, для повышения рабочей частоты уменьшено сечение волноводного кольца.

Основными элементами системы являлись генератор качающейся частоты, индикатор, два направленных ответвителя, детекторная секция и собственно волноводное кольцо.

Генератор качающейся частоты предназначен для использования в качестве источника СВЧ сигнала в составе панорамного измерителя коэффициента стоячей волны по напряжению (КСВН) типа Р2-53.

Принцип действия ГКЧ 53 включает в себя блок управления и блок СВЧ №4 5,6-8,3Ггц.

Сменный блок СВЧ вставляется в блок управления и соединяется с последним электрически через разъем.

Основным блоком СВЧ является генератор СВЧ, включающий в себя генераторную головку, стабилизатор напряжения и вентиль.

Генераторная головка выполнена на диоде Гана, генерирующем в диапазоне частот от 5,6 до 12,05 Ггц.

В качестве перестраиваемого высокодобротного контура генератора используется сфера из монокристалла феррита с двумя витками связи, помещенными в поле тороидального электромагнита.

Перестройка частоты генератора в широком диапазоне осуществляется изменением величины магнитного поля, создаваемого электромагнитом при изменении величины тока, протекающего в его катушке.

Зависимость между величиной магнитного поля, а следовательно и между величиной тока, протекающего по катушке электромагнита с частотой генерации прямопропорциональная.

Стабилизатор напряжения предназначен для подачи на диод Ганна напряжения смещения, преобразованного из напряжения постоянного тока (12,6 В) и управляющего напряжения (0-10 В).С целью улучшения амплитудно-частотной характеристики требуется устанавливать оптимальное значение напряжения смещения, линейно падающее от -15 до -6 В, что и обеспечивается управляемым стабилизатором напряжения. Для исключения влияния внешней цепи СВЧ тракта на режим генерации на выходе генераторных головок установлен развязывающий вентиль. На выходе генератора СВЧ установлены фильтры нижних частот, ограничивающие прохождение гармоник.

Вентиль в волноводном тракте не используется, так как направленный ответвитель имеет высокую степень направленности и исключает распространение волны в обратном направлении. Распределение поля, рассматриваемое как функция частоты (Рис. 3.4), где 1- режим бегущей волны, 2- режим стоячей волны.

В качестве регистрирующего элемента использовался Индикатор КСВН и ослабления Р2-67.

Индикатор КСВН и ослабления Я2Р-67 предназначен для использования в составе панорамных измерителей КСВН и ослабления.

Рабочая частота измеряемого сигнала 100±1 кГц. Уход уровня калибровки при изменении частоты в пределах 100 ± 1 кГц не более ± 0,05 дБ.

Пределы измерения ослабления от 0 до минус 35 дБ, пределы измерения КСВН --от 1,035 до 5.

Пределы индикации ослабления -- от 0 до минус 40 дБ.

Пределы индикации КСВН — от 1,02 до °°.

Несоответствие шкал КСВН линейной шкале dB не более ±0,05 дБ в пределах, соответствующих рабочему участку шкалы dB от минус 5 дБ до плюс 2 дБ.

Погрешность измерения ослабления в логарифмическом масштабе в пределах шкалы от 0 до -30 дБ в децибелах не превышает величины, определяемой по формуле

6А= ±(0,1 | А,

Диапазон входных напряжений канала падающей волны 0,03—10 мВ. При этом уровень напряжения в канале отраженной волны должен быть не менее 1 мкВ.

Уход показаний индикатора при изменении уровня входного сигнала во всем диапазоне входных напряжений канала падающей волны не более ±0,2 дБ, а в положении переключателя ПРЕДЕЛЫ 30 не более ±0,3 дБ.

Входное сопротивление усилителей каналов падающей и отраженной волн на частоте 100 кГц составляет 2,7±0,75 кОм.

Сопротивление входа горизонтальной развертки постоянному току 4,7±1,2 кОм.

Погрешность измерения напряжения канала падающей волны в пределах от 0,4 до 10,0 мВ не более 15%.

Усиление напряжения падающей волны для системы АРМ не менее 15 раз.

Пределы измерения ослабления от 0 до -35 дБ, пределы измерения КСВН от 1,035 до 5. Пределы индикации ослабления от 0 до -40 дБ.

Пределы индикации КСВН — от 1,02 до .

В основу построения структурной схемы панорамного измерителя КСВН и ослабления положен принцип раздельного выделения и непосредственного детектирования сигналов падающей и отраженной волн. Способ раздельного выделения падающей и отраженной волн заключается в следующем.

Сигнал, пропорциональный мощности, падающей на нагрузку, выделяется направленным ответвителем (или мостовым рефлектометром) падающей волны. Сигнал, отраженный от исследуемой нагрузки, выделяется направленным ответвителем (или мостовым рефлектометром) отраженной волны.

СВЧ сигнал, поступающий на исследуемую нагрузку, промодулирован частотой 100 кГц. Ввиду этого, на выходах детекторов, детектирующих сигналы, пропорциональные мощности отраженной и падающей волн, имеется напряжение частотой 100 кГц. Эти напряжения используются в индикаторе для определения измеряемой величины.

Из принципа работы всего комплекса следует, что в индикаторе должно осуществляться усиление напряжений падающей и отраженной волн -(на частоте модуляции СВЧ сигнала), деление их, детектирование, визуальная индикация на экране ЭЛТ и непосредственный отсчет по шкальному устройству. Кроме того, в индикаторе имеются схемы, обеспечивающие логарифмический режим работы, компенсацию неидентичности частотных характеристик СВЧ трактов, индикацию частотой метки, а также выдачи управляющих сигналов при работе с цифровым блоком.

На вход индикатора подавался сигнал, снимаемый либо с направленного ответвителя, либо с детекторной головки измерительной линии в зависимости от задачи исследования. Поскольку в индикаторе производится автоматическая нормировка сигнала, для получения опорного сигнала применялась детекторная секция на входе в направленный ответвитель.

Мощность вводилась в систему через направленный ответвитель, который являлся составляющим элементом кольцевой системы.

Вентиль в волноводном тракте не используется, так как направленный ответвитель имеет высокую степень направленности и исключает распространение волны в обратном направлении. Распределение поля, рассматриваемое как функция частоты, где 1- режим бегущей волны, 2- режим стоячей волны.

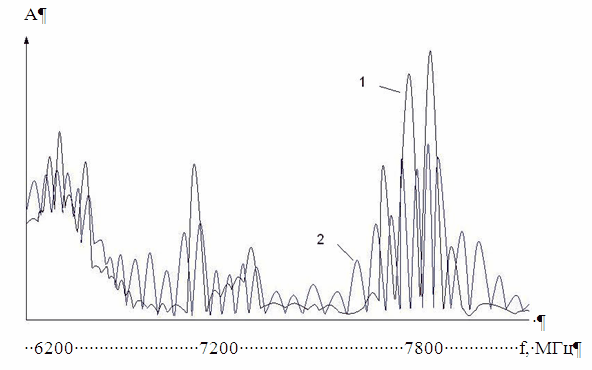

Рисунок 3.3 Распределение амплитуды поля, как функция частоты

На рисунке 3.4 представлена осциллограмма с экрана индикатора, на которой показана картина распределения амплитуды поля по частоте в обоих режимах. Видно, что интервал между соседними максимумами уменьшается ( их число возрастает вдвое) и одновременно падает амплитуда в максимуме, что свидетельствует об уменьшении добротности в режиме стоячих волн.

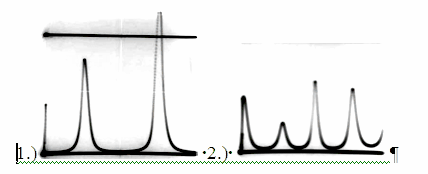

Рисунок 3.4 Распределение поля, как функция частоты (1- режим бегущей волны, 2- режим стоячей волны)

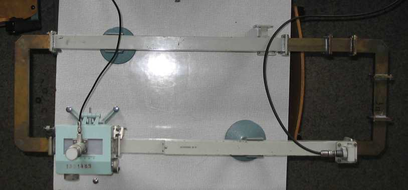

Контроль режима осуществлялся при помощи измерительной линии, включенной в состав волноводного кольца. На рис 3.8 и 3.9 соответственно представлены частотные зависимости КСВН в волноводном кольце в обоих режимах. Очевидно, что на высоких частотах ( выше 6,5 ГГц), что обусловлено сечением волновода, режим с большой достоверностью можно считать режимом бегущей волны, т.к. значение КСВН для этих частот не превышает 1,8, в то время, как в режиме стоячей волны в этом диапазоне КСВН 210².

3.3 Метод измерения коэффициента отражения

Задача измерения больших коэффициентов отражения актуальна при определении параметров короткозамкнутых нагрузок в волноводных трактах. Особенностью подобных измерений является большой динамический диапазон измеряемых величин, что затрудняет использование методов, связанных с применением измерительной линии ввиду сложности процедуры обеспечения квадратичности характеристики детектора в требуемом диапазоне. В настоящей работе теоретически и экспериментально обоснована методика измерения больших коэффициентов отражения на основе применения кольцевого резонатора бегущей волны.

При широкодиапазонном возбуждении такого резонатора генератором качающейся частоты наблюдается чередование максимумов и минимумов амплитуды СВЧ-поля, как функция частоты возбуждения. Нетрудно показать, что соответствующие значения амплитуд определяются собственным затуханием линии α. Действительно, амплитуда в максимуме поля определяется, как результат интерференции волн, которые совершили целое число “оборотов” в кольцевой системе.

Е=

Так-как в максимуме поля = 2k. А в минимуме = (2k+1)/2, то

Е_макс= Е₀(1-e^-α)^-1

Е_мин= Е₀(1+e^-α)^-

¹

Если внести в кольцевую систему короткозамкнутую нагрузку, то её можно рассматривать, как отрезок короткозамкнутой линии, в которой установится режим стоячей волны в полном соответствии с рассмотренным во второй главе материалом. Тогда амплитуда поля в максимумах и минимумах аналогично рассмотренному выше для режима бегущих волн с учетом коэффициента отражения от обоих поверхностей представима в виде:

Е_макс= Е₀(1-Гe^-α)^-1,

Е_мин= Е₀(1+Гe^-α)^-1.

Очевидно, что, исключив из уравнений параметры собственного затухания линии, можно определить модуль коэффициент отражения нагрузки Г.

3.4 Реактивная нагрузка в линии

Известно, что внедрение диафрагмы в волновод эквивалентно включению в состав тракта реактивной нагрузки, характер которой определяется ориентацией диафрагмы относительно широкой стенки волновода. Данное обстоятельство позволяет судить о перспективности внедрения отражающей плоскости в кольцевой резонатор бегущей волны с целью его настройки – изменения. На рисунеке приведены осциллограммы частотной зависимости амплитуды поля при введении в зазор кольцевой системы диафрагмы ножевого типа.

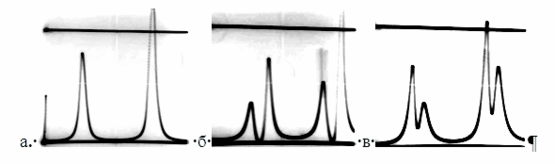

Рисунок 3.5 Осциллограмма частотной зависимости амплитуды поля

Более высокие максимумы соответствуют режиму бегущей волны (а), низкие – дополнительные максимумы (б и в), возникающие при введении диафрагмы. Смещение начальных максимумов имеет место, однако составляет незначительную величину, в то время, как смещение побочных максимумов весьма значительно. На рисунке - б представлен случай введения диафрагмы параллельно широкой стенке, а на рисунке в – для случая введения диафрагмы параллельно узкой стенке. Очевидно, что в первом случае частота резонанса сдвигается в сторону низких частот, которые на осциллограмме слева, а во втором – в сторону высоких частот. При полном введении диафрагмы количество максимумов удваивается, и положения обоих добавочных максимумов совпадают. Таким образом, оказывается возможной настройка резонатора бегущей волны на любую частоту. Возможно также введение в волноводное кольцо диафрагмы, ножевая поверхность которой ориентирована перпендикулярно диагонали сечения волновода. В этом случае сопротивление носит чисто активный характер и влияет только на добротность резонатора.

Отмеченное свойство диафрагмы в кольцевой системе позволяет судить о возможности её применения не только для настройки резонатора, но и для целей согласования. Она может быть использована в качестве трансформатора сопротивления в волноводном тракте, в том числе – и в случае реактивной нагрузки для компенсации индуктивной либо емкостной составляющей. На представленных ниже зависимостях видно, что смещение начального максимума пренебрежимо мало и не превышает 5 МГц на основной частоте 7 ГГц.

3.5 Проверка аппаратной функции

При проведении измерений на установке данного типа появилась возможность определения зависимости и проверки аппаратной функции прибора измерения (Генератор качающейся частоты и индикатор КСВН и ослабления) в режиме бегущих волн. Аппаратная функция это закон по которому проходит измерение и изменение каких- либо параметров на конкретной установке, т. е. в нашем случае функция отклика системы на внешнее воздействие.

Для проведения эксперимента в нашу установку, в одно из плеч волноводноготракта был внедрен атенюатор поляризационного типа. Который осуществлял ослабление сигнала СВЧ . Измерения проводились на двух частотах: F1 = 8.355 Гц и F2 = 7.848 Гц. На установке регистрировались значения минимумов αmin(A) и максимумов αmax(A) при введении ослабления от 0 дБ до 10 дБ . Данные измерений приведены в таблице №1 и №2. Далее по этим измерениям были построены графики зависимости относительной величина Ат (отн.ед.) от ослабления аттенюатора A (дБ) в интервалах [0;1] и [0;10]. В ходе анализа графиков выяснилось, что с учетом погрешностей измерения и потерь, наблюдаемая нами зависимость практически линейна. Следовательно и линейна аппаратная функция установки .

A (дБ) – показания ослабления аттенюатора .

αmax(A) – положение максимума при заданной величине ослаблении.

αmin(A) – положение минимума при заданной величине ослаблении.

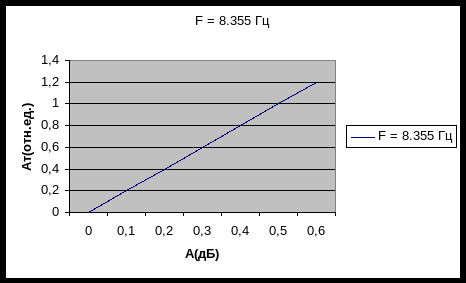

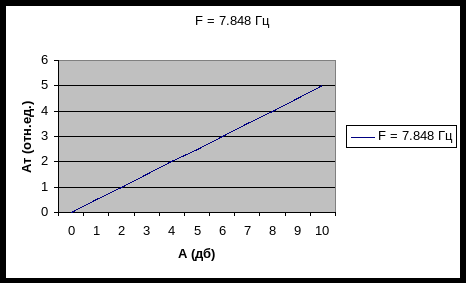

Ат (отн.ед.) – теоритическое значение величины ослабления.

Таблица данных №1.

F1 = 8.355 Гц

Т аблица данных.

F2 = 7.848 Гц

Таблица данных №2.

F1 = 7,848 Гц

Заключение

В работе экспериментально исследовалась частотная характеристика кольцевых (замкнутых) систем СВЧ - диапазона в режиме бегущих и стоячих волн. Показано, что в обоих случаях частотная зависимость является квазипериодической, причем, количество максимумов на ограниченном интервале для режима бегущих волн вдвое меньше, чем для режима стоячих волн. Экспериментально установлено, что добротность системы в режиме бегущих волн выше (примерно вдвое для рассматривавшейся системы), чем в режиме стоячих волн. На основании проделанных расчетов и экспериментальных исследований предложена методика (способ) определения больших коэффициентов отражения, что является актуальным для контроля качества короткозамыкателей СВЧ. Проведено практическое апробирование предложенной методики на образцах из различных материалов и получены частотные зависимости их коэффициента отражения в диапазоне от 6ГГц до 8,5 ГГц.
