при _m2 n=1.

ПДК С_SO2=0.5мг/м³ из

Диаметр устья дымовой трубы:

W₀=35 м/с–скорость выхода дымовых газов.

7.14.7 Расчёт максимальной концентрации вредных веществ

В связи с пролётом самолётов над АТЭЦ–2 на низкой высоте, высота дымовых труб занижена. Действительная высота дымовых труб 129 м.

От этой производной начнём определение максимальных концентраций вредных веществ.

Величина максимальной приземной концентрации вредных веществ:

Отсюда видно, что величина концентрации при высоте трубы 129 м превышает допустимые.

7.14.8 Определение расстояния от дымовой трубы, на котором достигается максимальное значение концентрации вредных веществ

_m=d*

7.14.9 Определение концентрации вредных веществ в атмосфере по оси факела выброса на различных расстояниях от дымовой трубы

При опасной скорости ветра U_m приземная концентрация вредных веществ C_i (мг/м³) на различных расстояниях (м) от источника выброса определяется по формуле:

C_i=S_i*C_M

где S_i–безразмерный коэффициент, определяемый в зависимости от отношения и коэффициента F по формулам:

S₁=

При =1000 м, и =

S₁=

При =3000 м, и =

S₁=

При =5000 м, и =2,228, S₁=

При =7000 м, и =3,119, S₁=0,499

При =10000 м, и =4,455, S₁=0,316

При =2244,407м, и =1, S₁=1

По результатам расчётов составим сводную таблицу:

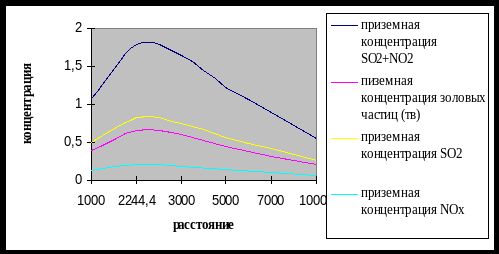

На основании данной таблицы построим график

О пределение границ санитарной защитной зоны

где L₀ (м) – расчётный размер участка местности в данном направлении, где концентрация вредных веществ ( с учётом фоновой концентрации от других источников ) превышает ПДК .

P (%) – среднегодовая повторяемость направления ветров расматриваемого румба.

P₀ (%) - повторяемость направления ветров одпого румба при годовой розе ветров.

l₀ (м) – размер С З З установленный в санитарных нормах проектирования промышленных предприятий .

Среднегодовая роза ветров характеризуемая значениями Р для разных румбов принимается по данным “Справочник по климату СССР

По данным годового отчёта за 1996 год имеем:

По данным таблицы строим план санитарно-защитной зоны (стр 18)

7.15 Мероприятия по защите водного бассейна

7.15.1 Характеристика водных объектов

Источником водоснабжения АТЭЦ – 2 является Талгарский подземный водозабор. Подача воды на ТЭЦ производится от повысительной насосной по четырем водоводам 2хДу700 мм и 2хДУ900 мм, протяженность трассы 10 км. На указанных водоводах в пределах территории ТЭЦ установлены баки запаса сырой воды V=2х5000 м^3.

От баков запаса вода подается непосредственно в главный корпус в подводящий коллектор насосов сырой воды. Обеспечение водой других потребителей ТЭЦ–2 выполняется путем подключения внутриплощадочных сетей водопровода к напорным коллекторам трубопроводов сырой воды.

7.15.2 Водопотребление и водоотведение

С целью экономии водных ресурсов и минимального влияния на окружающую среду, а также максимального использования производственных стоков на АТЭЦ–2 принята следующая система водоснабжения. Питьевая вода Талгарского подземного водозабора используется на подпитку теплосети системы теплоснабжения г. Алматы для собственных нужд химводоотчистки, для подпитки оборотной системы тех водоснабжения, на хозяйственно – питьевые нужды ТЭЦ.

Водоотведение сточных вод ТЭЦ предусматривается:

Стоки продувки цирк системы и засоленные стоки химводоотчистки, не имеющие вредных примесей, отводятся в городскую систему канализации по специальному коллектору Ду=300мм. До сброса в городской коллектор стоки обезвреживаются и усредняются до допустимых концентраций (40 г/л) в составе концентрата мягкие натриевые соли Na₂SO₄, Na₂SiO₃, напаренная органика, гидроокись железа и соединения меди.

Стоки, загрязненные нефтепродуктами, направляются на очистные сооружения, после чего возвращаются в цикл станции на подпитку цирксистемы.

Хозяйственно–бытовые стоки отводятся в сеть хозяйственно-бытовой канализации и направляются напорным коллектором Ду=150 мм в систему городской бытовой канализации.

7.16 Мероприятия по охране подземных вод от загрязнения

Система тех водоснабжения, химобработки воды и хозбытовые воды выполнены в закрытом исполнении, преимущественно в стальных трубах. Система герметизации водоводов и коллекторов не допускает утечек, а, следовательно, и загрязнение грунтовых и поверхностных вод.

Система и сооружения гидрозолоудаления выполнены в соответствии со СНиП 2.01.28-85 "полигоны по обезвреживанию и захоронению промышленных отходов".

Выход золошлаклвых отходов составляет 1800 тонн в год.

Для складирования золошлаков с первой очередью строительства был построен золоотвал емкостью 9,5 млн м³ на расстоянии 1 км от ТЭЦ. В 1998 году была построена 2 секция золоотвала.

Существующий золоотвал овражного типа имеет систему защиты грунтовых вод от загрязнения. В качестве противофильтрационной защиты золоотвал имеет противофильтрационный экран по всей площади ложа и откосов.

Экран выполнен из уплотненного суглинка толщиной 1 м.

Имеющаяся на действующим золоотвале противофильтрационная защита, обеспечивает защиту природных вод от загрязнения.

7.16.1 Охрана труда

На АТЭЦ-2 ежемесячно каждый третий вторник проводится день техники безопасности, цель которого является выявление нарушений техники безопасности, В его проведении в течении года принимают участия все руководители станции, начальники цехов, их заместители, начальники отделов.

Проводятся следующие комиссионные проверки:

Топливо - транспортный и котельный цех – на предмет наличия отложений угольной пыли.

Помещения аккумуляторных батарей электрического цеха.

Компрессорной станции при котельном цехе.

Комплексная проверка турбинного цеха.

Комплексная проверка котельного цеха.

Комплексная проверка химического цеха.

Комплексная проверка электрического цеха.

Комплексная проверка топливо – транспортного цеха.

Проводятся также ночные обходы и внезапные проверки состояния ТБ и охраны труда на рабочих местах руководством станции, цехов, инспекцией станции. По результатам обходов и проверок составляют приказы по станции или выдаются предписания руководителям цехов, где было обнаружено нарушение.

На АТЭЦ-2 действует кабинет техники безопасности в котором имеются:

Тренажер для обучения персонала правилам реанимации при поражении электрическим током и при других случаях остановки сердца,

Уголок противопожарной безопасности с выставкой разных видов огнетушителей,

Видеоаппаратура для просмотра учебных видеофильмов.

Кроме того кабинет техники безопасности используется в качестве учебного класса для обучения работе с электрифицированным оборудованием.

7.16.2 Состояние пожарной безопасности

Для противопожарной защиты зданий и сооружений на площадке ТЭЦ-2 предусмотрена пожарнае часть (ПЧ-13) на два автохода.

Из всех зданий и сооружений предусмотрено не менее двух эвакуационных выходов, расположенных рассредоточено. Для зданий высотой 10 м и более предусмотрены выходы на кровлю из лестничных клеток или по наружным стальным лестницам, при высоте зданий более 20 м – по стальным маршевым лестницам с уклоном не более 6:1. В местах перепада высот более 1 метра предусмотрены лестницы независимо от высоты здания. В настоящее время на ТЭЦ предусмотрена противопожарная автоматика кабельных сооружений на базе аппаратуры ППС-1 и из вещательной пожарной сигнализацией ДИП-1

Приняты следующие виды противопожарной защиты зданий и сооружений соответствующие ГОСТ 12.1.033-81:

Кабельные туннели и короба, проходные полуэтажи, автоматическое тушение высокократной, воздушно – механической пеной.

В местах примыкания галереи топливо – подачи к дробильному отделению, разгрузочному устройству, башне пересыпки главного корпуса на основном тракте в местах примыкания галереи конвейера выдачи и на питателях угля предусмотрена разводка от внутриплощадочного противопожарно-хозяйственного водопровода.

В котельном цехе на отметке –11.5и 0.00 метров и в машинном зале на отметке 0.00 метров установлены противопожарные посты, переносные пеногенераторы, которые предназначены для локального пожаротушения

При возникновении дыма или повышении температуры в помещении, комбинированные извещатели системы обнаружения подают импульс:
