1.2.3 Расчет расходов тепла на хозяйственно- бытовое горячее водоснабжение

Расход воды и тепла на горячее водоснабжение необходимо оценить как при составлении теплового баланса предприятия, так и водяного баланса.

Средний за неделю расход тепла на горячее водоснабжение предприятия, оборудованного умывальниками, определяется по формуле (17):

где: -норма потребления горячей воды с температурой =65 на единицу потребления, принимаем =9,4 л/смену;

m- число потребителей, на проектируемом предприятии m=1300 человек;

-расчетная длительность подачи тепла на горячее водоснабжение, =8 ч;

-температура холодной воды, =5 .

Тогда:

Средний за неделю расход тепла на горячее водоснабжение предприятия, оборудованного душевыми, определяется по формуле (18):

где: -норма потребления горячей воды с температурой =65 на единицу потребления, принимаем =230 л/смену;

m- число душевых сеток, определяемых по формуле (19):

-расчетная длительность подачи тепла на горячее водоснабжение, =8 ч;

-температура холодной воды, =5 .

Тогда:

Суммарный расход тепла на хозяйственно- бытовое горячее водоснабжение для всего предприятия равен:

Средненедельный расход тепла на горячее водоснабжение летом уменьшается вследствие повышения температуры холодной водопроводной воды (принимается =15 ) и составляет:

Кроме хозяйственно- бытового водоснабжения на предприятии требуется также вода для технологических нужд: обмыва форм, охлаждения заготовок и оборудования и т.д. Следовательно, расчетный расход тепла на горячее водоснабжение проектируемого предприятия составляет:

Годовой расход тепла на горячее водоснабжение всего предприятия определяется по формуле (22):

С помощью полученных данных строится годовой график продолжительности теплопотребления на нужды горячего водоснабжения, который представлен на рис.5.

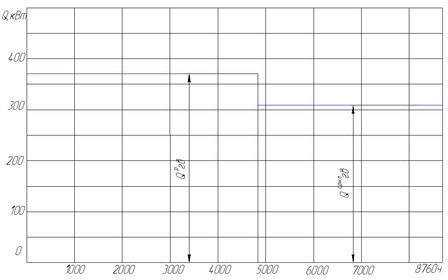

Рис.5 Годовой график продолжительности теплопотребления на нужды горячего водоснабжения ЗАО "Термотрон-завод"

1.2.4 Расчет расходов тепла на технологические нужды

Расход тепла на технологические нужды предприятий пересчитывать не нужно, т.к. паровая сеть не изменилась с момента ее проектирования.

Годовой расход тепла на технологические нужды всего предприятия определен и равен:

Годовой график продолжительности теплопотребления на технологические нужды проектируемого предприятия представлен на рис.6.

Среднегодовой расход тепла на технологические нужды всего предприятия определен и равен:

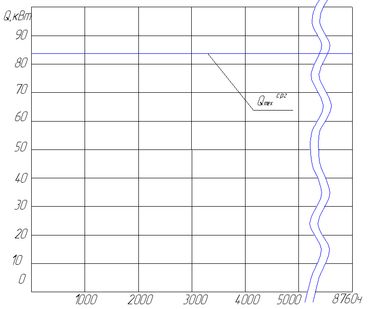

Рис.6 Годовой график продолжительности теплопотребления на технологические нужды ЗАО "Термотрон-завод"

Годовой расход тепла ЗАО "Термотрон-завод", существующий в настоящий момент, вычисляется суммированием годовых расходов тепла на отопление, вентиляцию, горячее водоснабжение и технологические нужды:

Распределение расхода тепла анализируемым предприятием в течение года определяется по годовому графику продолжительности суммарной тепловой нагрузки. Пользуясь этим графиком, можно определить необходимый расход тепла. График суммарных тепловых нагрузок для предприятия представлен на рис.7.

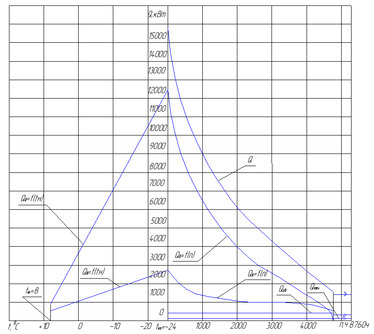

Рис.7. Годовой график продолжительности суммарной тепловой нагрузки ЗАО "Термотрон-завод"

1.3 Регулирование отпуска тепла потребителям

Регулирование необходимо для поддержания соответствующего количества тепла, отпускаемого от источника теплоснабжения тепловым потребителям. Потребность в теплоте у теплоиспользующих потребителей не является постоянной и меняется как в зависимости от метеорологических условий, так и от ряда других факторов.

Таким образом, регулирование повышает качество теплоснабжения, сокращает перерасход тепловой энергии и топлива.

В данном проекте в котельной от паровых котлов отпускается пар, который нагревает сетевую воду в бойлерах, обеспечивающую сезонные тепловые нагрузки отопления и вентиляции завода.

На предприятии принята воздушная система отопления, совмещенная с вентиляцией, в связи с чем, графики изменения отопительной и вентиляционной нагрузок будут одинаковы. Температурный график, принятый на заводе таков: температура прямой воды 115⁰С, температура обратной воды 70⁰С, температурный перепад 45⁰С. Это связано с тем, что ранее котельная завода поставляла тепло прилежащему жилому району, которому не нужна слишком высокая температура вследствие опасности ожога потребителей по неосторожности. Но после расторжения договора с прилежащим районом и передачи его в обеспечение централизованной котельной, котельный цех не стал переписывать договор, заключенный с предприятием, так как данный температурный перепад вполне обеспечивал поддержание заданной температуры воздуха в помещении.

Для расчета температурных графиков используем формулы центрального качественного регулирования:

; (37)

, (38)

где: , (39)

здесь: =-8 - температура наружного воздуха.

=115 , =70

- расчетные температуры воды в подающем и обратном трубопроводах соответственно.

Таким образом:

;

.

Аналогично выполняется расчет при остальных температурах наружного воздуха.

Рассчитаем температуру начала- конца отопительного периода, при которой отключается система отопления для всех цехов предприятия по формуле:

(40)

где: - отношение тепловыделений в цехе к расчетной отопительной нагрузке.

Например, для тарного цеха:

(41)

.

Для остальных цехов предприятия температура начала- конца отопительного периода рассчитывается аналогично, если ее величина превышает 8 , то принимается равной 8 ,результаты расчета сведены в табл.9.

Таблица 9 Расчет температуры начала- конца отопительного периода

Наименование объекта	Расход тепла на отопление , кВт	Тепловыделения в помещении ,кВт	Отношение тепловыделений к отопительной нагрузке,	Температура начала- конца отопительного периода,	Принимаемая температура
Столовая	146,58	80	0,545	3,17	3,17
Малярка НИИ	26,46	10	0,377	6,48	6,48
НИИ ТЭН	201,81	30	0,148	12,56	8
Сборка эл. двигателей	128,043	50	0,390	6,20	6,20
Модельный участок	1897,83	270	0,142	12,76	8
Окрасочное отделение	434,012	20	0,046	16,14	8
Гальванический отдел	609,98	150	0,245	9,71	8
Заготовительный участок	595,550	200	0,335	7,44	7,44
Термический участок	276,168	250	0,905	-1,95	-1,95
Компрессорная	86,757	20	0,230	10,13	8
Приточная вентиляция	1348,2	100	0,074	15,09	8
Пристройка отдела кадров	1,932	-	-	-	-
Приточная вентиляция	5392,8	150	0,027	16,86	8
Тарный цех	349,45	200	0,562	2,71	2,71
Заводоуправление	70,958	-	-	-	-
Учебный класс	3,48	-	-	-	-
Техотдел	3,86	-	-	-	-
Приточная вентиляция	674,1	120	0,178	11,65	8
Заточный участок	44,94	30	0,667	1,18	1,18
Гараж – Лада и ПЧ	34,258	20	0,583	2,51	2,51
Литейка /Л.М.К./	1175,55	450	0,382	6,37	6,37
Гараж НИИ	134,603	20	0,148	12,56	8
Насосная	58,98	-	-	-	-
НИИ	698,05	30	0,042	16,26	8

При чисто качественном регулировании нагрузки этих цехов температуры сетевой воды имели бы значения и , рассчитанные по вышеизложенным формулам и нагрузке , что существенно отличается от температурных графиков центрального регулирования, и следовательно, если ограничиться только центральным регулированием, будет иметь место так называемый "перетоп" помещения цехов. Для снижения отопительной нагрузки в этих условиях следует ввести местное количественное регулирование- уменьшение расхода сетевой воды на цеха по мере повышения наружной температуры вплоть до полного отключения подачи воды при t_н=2,92^оС. Закономерность снижения расхода определяется формулой:
