Текст из файла (страница 7)

, (42)

= - =45^оС; (43)

=( + )/2- =74,5^оС. (44)

Температура обратной воды в местной отопительной системе при этом определится по формуле:

; (45)

Для определения расхода сетевой воды определим расчетные расходы на тарный цех и остальные объекты предприятия:

; (46)

;

;

Вычисления для остальных температур наружного воздуха проводятся по той же методике, результаты расчетов по соответствующим цехам сведены в табл.10.

Таблица 10 Расчет расход воды

Наименование объекта		Тем-ра обр. воды в местной отоп. системе	Расчетный расход , т/ч	Расчетный расход , т/ч
Столовая	0,83	65,5	2,8	2,33
Малярка НИИ	0,36	48,1	0,50	0,18
Сборка эл.двигателей	0,38	49,5	2,44	0,94
Заготовительный участок	0,29	43,8	11,37	3,35
Термический участок	1,29	63,5	5,27	6,82
Тарный цех	0,56	50,2	6,67	3,77
Заточный участок	0,90	61,7	0,85	0,77
Гараж – Лада и ПЧ	0,92	66,5	0,65	0,60
Литейка /Л.М.К./	0,37	48,7	22,46	8,33

Для остальных объектов:

Расчетный расход сетевой воды на вентиляцию:

(47)

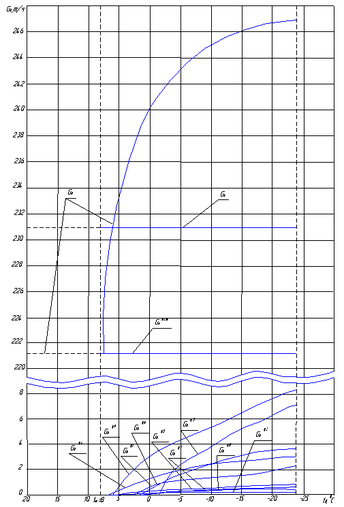

По результатам расчета строятся графики регулирования, представленные на рис.8.

Рис.8 Графики регулирования отопительной нагрузки ЗАО "Термотрон-завод"

2. Анализ режима тепловых сетей

В настоящее время, как уже говорилось, отделились прилегающие службы. Поэтому также требуется реконструкция тепловых сетей.

2.1 Гидравлический расчет тепловых сетей

Гидравлический расчет – один из важнейших разделов анализа эксплуатации тепловых сетей. В итоге гидравлического расчета определяются: диаметры трубопроводов, падение давления (напора) по длине трубопровода, давления (напоры) в различных точках сети; производится увязка всех точек системы "сеть- потребители" с целью обеспечения допустимых давлений и требуемых напоров в сети и абонентских системах.

Гидравлический расчет сети выполняется на максимальный расход сетевой воды.

2.1.1 Гидравлический расчет проектируемой водяной тепловой сети завода

Исходными данными для расчета являются проектная схема тепловой сети, длины участков, которые приведены на рис. 9. На схеме тепловой сети указаны задвижки и вентили, а также на каждые 100м трубопроводов сети в среднем установлено по одному сальниковому компенсатору, в связи с надземной прокладкой трубопроводов сети.

Расходы воды у потребителей определяются тепловыми нагрузками потребителей, температурным графиком сети, способом регулирования [11].

Гидравлический расчет сети выполняется на максимальный расход сетевой воды.

Определим расчетные нагрузки потребителей (максимальные расходы в сети , ) по известным тепловым нагрузкам отопления и вентиляции:

, (48)

где: и - расчетные нагрузки отопления и вентиляции для рассматриваемого цеха;

и - расчетные перепады температур по сетевой воде для систем отопления и вентиляции.

Рис.9 Упрощенная схема проектируемой тепловой сети

Таким образом, расходы воды у потребителей определяются по выше приведенной формуле, результаты расчета которых представлены в табл.11.

Таблица 11 Расходы воды у потребителей

За главную магистраль выбираем направление О-24.

Расчет главной магистрали

Рассмотрим участок магистрали Н-24:

Длина участка

магистрали l=46 м, d=0,1 м, расход воды G=5,45 кг/с.

1. Действительное удельное падение давления на участке определяется по формуле:

; (49)

1. Определяем эквивалентную длину местных сопротивлений по формуле:

(50)

На участке имеются сальниковый компенсатор, вентиль, тройник, задвижка. Их коэффициенты местных сопротивлений имеют следующие значения:

; ; ;

при

Тогда эквивалентная длина местных сопротивлений равна:

;

3. Определяем падение давления на участке по формуле:

₍₅₁₎

Остальные участки магистрали рассчитываются аналогично, результаты выполненных расчетов сведены в табл.12.

Таблица 12 Определение падения давления на участках

Суммарное падение давления на главной магистрали равно:
