Рисунок 2.4 Схема підігрівача мережевої води

де ∑Q_M – кількість тепла що споживається споживачами, кВт;

(2.9)

Д_мп – кількість пари яка надходить до МП з котла при тиску в котлі, кг/с;

– ентальпія сухої насиченої пари при тиску в котлі, =2788 кДж/кг;

– ентальпія води що відводиться з МП при тиску Р= 1,4 МПа, =830 кДж/кг;

t_гв – температура гарячої води в мережі, t_гв =150 °С;

t_xв – температура води що повертається з мережі, t_xв =70 °С;

М_МВ – витрата мережевої води через МП, кг/с;

C_води – теплоємність мережевої води, С_води =4,19 кДж/кг · °С.

З (2.7)

З (2.8)

Підігрівач сирої води, поверхневого типу, пароводяний для підігріву сирої води перед хімводоочисткою (ХВО).

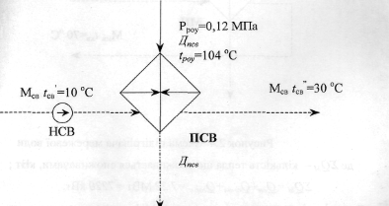

Рисунок 2.5 Схема підігрівача сирої води

Тепловий баланс підігрівача сирої води

, (2.10)

де М_св – кількість сирої води що проходить через підігрівач, кг/с;

Д_псв – кількість пари яка подається на підігрівач сирої води з деаератора, кг/с;

– температура сирої води після підігрівача, =30°С;

– температура сирої води що подається на підігрівач, =10°С;

– ентальпія пари що подається до ПСВ з деаератора, =2684 кДж/кг;

– ентальпія води що відводиться з ПСВ при тиску Р=0,12 МПа, =293,3 кДж/кг;

С_води – теплоємність сирої води, С_води=4,19 кДж/кг · °С

З (2.10)

ОПВ поверхневого типу, водо-водяний, призначений для утилізації теплоти продувальної води після сепаратора безперервного продування.

Рисунок 2.6 Схема охолоджувача продувальної води

Тепловий баланс охолоджувача продувальної води

(2.11)

де ΔМ_пр – кількість води зі шламом що надходить в ОПВ з сепаратора, кг/с;

Д_вп – кількість вторинної пари, яка виділяється з продувальної води, кг/с;

М_св – кількість сирої води що проходить через ОПВ, кг/с;

– температура хімічно-очищеної води після ОПВ, °С;

– температура сирої води після підігрівача, =30 °С;

t_k – температура води зі шламом що скидається в дренаж, t_k =40°С;

– ентальпія води що відводиться з ПСВ при тиску Р=0,12 МПа, кДж/кг;

С_води – теплоємність води, С_води – 4,19кДж/кг·°С.

З (2.11)

2.3.4 Розрахунок охолоджувача випару деаератора

Суміш корозійно-активних газів і пари – це випар, який безперервно відводиться з верхньої частини (головки) деаератора.

Для утилізації теплоти випару використовують пароводяні теплообмінники – охолоджувачі. Випар надходить з деаератора при тиску 0,12 МПа до охолоджувача, де і конденсується, а гази виходять в атмосферу. Конденсат випару у великих котельнях повертається в цикл, а у дрібних скидається в дренаж.

Рисунок 2.7 Схема охолоджувача випару деаератора

Розрахунок охолоджувача випару деаератора підживлюючої води Тепловий баланс охолоджувача випару деаератора підживлюючої води

(2.12)

де М_пв – кількість хімічно-очищеної води що надходить до деаератора підживлюючої води, кг/с.

(2.13)

– втрати води в мережі, =0,675 (кг/с);

– кількість випару деаератора підживлюючої води, кг/с;

– температура підживлюючої води після охолоджувача випару, °С;

– температура хімічно-очищеної води після ОПВ, °С;

– ентальпія води, що скидається в дренаж з ОВ_Дпв при тиску Р=0,12 МПа, =438,1кДж/кг;

– ентальпія випару при тиску Р=0,12 МПа, =2684 кДж/кг;

С_води – теплоємність води, С_води =4,19кДж/кг·°С;

(2.14)

М_пв = 0,675 + 0,003 = 0,678 (кг/с);

3 (2.12)

Розрахунок охолоджувача випару деаератора живильної води

Тепловий баланс охолоджувача випару деаератора підживлюючої води

(2.15)

де М_хов – кількість хімічно очищеної води що надходить до деаератора живильної води, кг/с,

(2.16)

– кількість випару деаератора живильної води, кг/с,

С_води – теплоємність води, С_води =4,19кДж/кг·°С;

– ентальпія води, що скидається в дренаж з ОВДжв при тиску Р=0,12 МПа, =438,1кДж/кг;

– ентальпія випару при тиску Р=0,12 МПа, =2684 кДж/кг;

– температура хімічно-очищеної води після ОПВ, °С;

– температура хімічно-очищеної води після ОВДжв, °С;

2.3.5 Розрахунок конденсатного бака

Конденсатні баки потрібні для збирання конденсату, який повертається від технологічних споживачів, з пароводяних підігрівників сирої води.

f

Рисунок 2.8 Схема конденсатного бака

Кількість конденсату М_КБ визначається, як сума відповідних кількостей конденсату, що повертається з виробництва.

М_КБ=Д_ПСВ+ΔД_Т (2.17)

Якщо у конденсатний бак надходить конденсат з охолоджувача випару Д_ов, тоді сумарна кількість конденсату визначається за формулою:

М_КБ=Д_псв+ΔД_т+Д_ов (2.18)

Тепловий баланс конденсатного бака:

(2.19)

де М_КБ – кількість конденсату що надходить в конденсатний бак, кг/с;

Д_мп – кількість конденсату що повертається з підігрівача мереженої води, кг/с;

Д_псв – кількість конденсату що повертається з підігрівача сирої води, кг/с;

ΔД_Т – кількість конденсату що повертається з виробництва, кг/с,

ΔД_т = Д_т – ΔМ_Т = 1,11 – 0,056 = 1,054 (кг/с) (2.20)

і_сум – ентальпія суміші конденсатів, кДж/кг;

– ентальпія конденсату від технологічних потреб, =209 кДж/кг;

– ентальпія конденсату при тиску Р=0,12 МПа, =293, ЗкДж/кг;

М_кБ =0,023 + 1,054 + 0,047 = 1,124 (кг/с);

2.3.6 Розрахунок деаератора

Деаератори потрібні для видалення розчинених у живильній воді корозійно-активного кисню та вуглекислого газу. Крім корозії поверхні нагріву котла, трубопроводів, арматури, присутність цих газів значно погіршує процес теплопередачі, що призводить до збільшення витрати палива. Тому деаерація живильної та додаткової води є обов'язковим процесом водопідготовки.

Одним з поширених способів деаерації живильної води є термічний. З підвищенням температури розчинність газів у воді різко зменшується, а при температурі кипіння практично дорівнює нулю і вони повністю видаляються з води. У теплових схемах котелень, які розглядаються, застосовуються деаератори, що працюють при тиску, близькому до атмосферного (Р=0,12 МПа) і температури 104 °С, для чого в деаератор подається пара після редукційно-охолоджуючої установки з таким же тиском і температурою.

Термічний деаератор являє собою змішувальний підігрівник атмосферного тиску, що складається з вертикальної циліндричної колони, яка встановлюється на горизонтальному барабані для збирання деаерованої води.

Суміш газів і пари (випар) безперервно відводяться від головки деаератора в охолоджувач випару, де пара конденсується, а гази виходять в атмосферу. Теплота випару утилізується і використовується для підігрівання хімічно очищеної води, конденсат випару скидається в дренаж.

Деаерована вода живильним насосом спрямовується у водяний економайзер парового котла, (економайзер водогрійного котла) і охолоджувач РОУ.

Розрахунок деаератора підживлюючої води (Д_пв)

Деаератор підживлюючої води призначений для деаерації води п підживлює систему теплопостачання.

Рисунок 2.9. Схема деаератора

Тепловий баланс деаератора підживлюючої води

(2.21)

де М_пв – кількість хімічно очищеної води що надходить до деаератора, кг/с;

Д_Дпв – кількість пари що надходить до деаератора, кг/с;

– кількість випару деаератора підживлюючої води, кг/с;

– втрати води в мережі, =0,675 (кг/с);

С_води – теплоємність води, С_води =4,19 кДж/кг·°С;

– температура підживлюючої води після охолоджувача випару, °С

t_пв – температура деаерованої води, гш=104 °С;

– ентальпія випару при тиску Р=0,12 МПа, =2684 кДж/кг;

3 (2.21)

Розрахунок деаератора живильної води

Деаератор живильної води призначений для деаерації води що живі систему котлоагрегатів.

Тепловий баланс деаератора живильної води

(2.22)

де Д_жв – кількість живильної води що подається до системи живлення котлів, кг/с;

– кількість випару деаератора живильної води, кг/с;

М_КБ - кількість конденсату що надходить в конденсатний бак, кг/с;

М_хов – кількість хімічно очищеної води що надходить до деаератора живильної води, кг/с;

Д_вп – кількість вторинної пари, яка виділяється з продувальної води, кг/с;

Д_джв – кількість пари що надходить до деаератора, кг/с;

(2.23)

З (2.23) Дджв

t_ЖВ – температура деаерованої води, °С;

t_xoв – температура хімічно-очищеної води після ОВ_Джв, °С;

– ентальпія випару (пари) при тиску Р=0,12 МПа, =2684 кДж/кг;

і_сум – ентальпія суміші конденсатів, кДж/кг;

С_води – теплоємність води, С_води=4,19 кДж/кг·°С;

З (2.22) , (кг/с)

, (кґ/с).

З розрахунку теплової схеми можна зробити висновок, що кількість води, яка підводиться з деаератора живильної води до котлів більша загальної кількості пари отриманої з котлів, отже резерв забезпечений.
