Річну витрату теплоти в джоулях на вентиляцію з обмеженням і без обмеження визначаємо за формулою (1.12):

Гаряче водопостачання:

Середня витрата теплоти у ватах на гар яче водопостачання споживачів у літній період обчислюється за формулою

(1.13)

де t_к.л. – температура холодної (водопровідної) води у літній період, °С (при відсутності даних t_к. – 15°С);

β – коефіцієнт, яким враховують зниження середньої витрати води на гаряче водопостачання у літній період відносно опалювального (при відсутності даних β =0,8, а для підприємств курортних і південних міст β =1).

Річна витрата теплоти в джоулях на гаряче водопостачання житлових і громадських будівель визначається за формулою

(1.14)

де 350 – число робочих діб системи гарячого водопостачання у році з урахуванням 15-денної перерви на ревізію та ремонт теплових мереж.

За формулою (1.12), прийнявши, що норма витрати води в кілограмах при температурі 55 °С для житлових будівель на одну людину за добу а_л=115 кг/люд. доба, температура холодної води t_x.в =10 °С визначаємо витрату теплоти на гаряче водопостачання:

Річна витрата теплоти в джоулях на гаряче водопостачання житлових і громадських будівель:

Технологічні потреби:

Річна витрата теплоти на технологічні потреби в джоулях обчислюється за формулою:

(1.15)

Загальне навантаження

Загальне річне теплове навантаження мікрорайону включає в себе річну нитрату теплоти на опалення, вентиляцію, гаряче водопостачання та технологічні погреби визначається за формулою

1.3.8 Витрата палива на котельню

Витрата палива на котельню – це кількість палива яка споживається котельнею за певну одиницю часу.

(1.16)

де – нижча теплота згоряння палива =35700 кДж/м [1];

η_к – коефіцієнт корисної дії котла, η_к=6,97 [1];

η_р – режимний коефіцієнт корисної дії котельні, η_р=0,97 [1].

1.4 Вихідні дані

Теплові навантаження приймаємо наступними:

– опалення 3,8 МВт;

– вентиляцію 0,5 МВт;

– гаряче водопостачання 6,1 МВт;

– технологічне паропостачання 2,7 МВт.

Теплоносій для системи опалення і вентиляції – мережева вода з розрахунковими температурами по опалювальному графіку 150–70 °С. Тиск (надлишковий) в тепломережі котельної.

– в прямому трубопроводі 1,4 МПа;

– в оборотному трубопроводі 0,7 МПа.

Теплоносій системи централізованого гарячого водопостачання – вода з температурою 65°С.

Тиск (надлишковий) на виході з котельної:

– в падаючому трубопроводі 0,3 МПа;

– в циркулюючому трубопроводі 0,2 МПа.

Статичний напір в системах теплопостачання та гарячого водопостачання – 0,3 МПа і 0,2 МПа.

Теплоносій для технічного паропостачання – насичена пара з надлишковим тиском 1,4 МПа. Повернення конденсату від технологічних споживачів 50%, тиск 0,15 МПа, температура 80 °С.

Основне паливо – природний газ. Постачання газом від газових мереж тиском не більше 0,6 МПа.

Резервне паливо – мазут марки 100 ГОСТ 10585–75,

Доставка мазуту автотранспортом.

Електропостачання передбачене на напругу 0,4 кВ від двох незалежних взаємнорезервуючих джерел живлення.

Водопостачання котельної – від господарчо-питтєвого і виробничо-протипожежного трубопроводів.

2. Складання теплової схеми і її розрахунок

2.1 Вибір котлоагрегатів

Вибір котлоагрегатів здійснюється на підставі кількості споживаної споживачем теплової потужності. Приймаємо п'ять котлів ДЕ-4–14ГМ.

Сумарна теплова потужність п'яти котлів ДЕ-4–14ГМ становить

Сумарна парова здатність п'яти котлів ДЕ-4–14ГМ становить

2.2 Тепловий баланс котлоагрегату

– по парі:

(2.1)

де Д_Джв – витрата пари на деаератор живильної води, кг/с,

Д_Дпв – витрата пари на деаератор підживлюючої води, кг/с,

Д_ПСВ – витрата пари на підігрівай сирої води, кг/с,

Д_МП – витрата пари на мережевий підігрівач, кг/с,

Д_втр – втрати пари в котельні, кг/с, Д_втр =(2÷4%) ,

Д_маз – витрати пари на мазутне господарство, кг/с, Д_маз=(0,5÷2%) ,

Д_влпотр – витрати пари на власні потреби, кг/с, Д_влпотр=(3÷5%) ,

Д_прод – витрати пари на продувку котла, кг/с, Д_прод=(2÷6%) ,

Д_Т – витрати пари на технологічне виробництво, кг/с.

(2.2)

– по воді:

(1.23)

де – втрати конденсату в мережі теплопостачання,

ΔМ_пр – втрати конденсату при продувці котла, ΔМ_пр =(2÷6%) , кг/с,

– втрати конденсату в котельні, =(5÷9%) , кг/с,

ΔМ_тех – втрати конденсату на технологічному виробництві, ΔМ_тех=(4÷6) Д_Т, кг/с,

ΔМ_маз – втрати конденсату у мазутному господарстві, ΔМ_маз=(0,5÷2%) , кг/с.

2.3 Розрахунок елементів теплової схеми

2.3.1 Розрахунок редукційно-охолоджуючої установки

Редукційно-охолоджуюча установка застосовується для зниження тиску та температури пари після котла до величин, які відповідають параметрам установок, що забезпечують надійну роботу котельної установки. Зниження параметрів пари відбувається дроселюванням та охолодженням її водою.

По паропроводу з котла пара підводиться до регулюючого клапана, в якому знижується тиск за рахунок зниження прохідного перерізу клапана.

Охолодження пари відбувається вприскуванням чистої води у найменший переріз змішувальної труби. Вприскувана вода крізь форсунку розпилюється і, випаровуючись, охолоджує пару. Холодна вода в РОУ подається з трубопроводу живильної води після деаератора.

Технологічний споживач та підігрівач мереженої води потребує пару з периметрами котла Р=1,4 МПа і ступеню сухості х=0,5. На підігрівач сирої води in па деаератор необхідно пар з параметрами Р_роу=0,12 МПа, t_роу=104°С.

Р_роу=0,012 МПа

t_роу=104°С

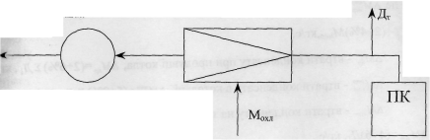

Рисунок 2.2 Тепловий баланс РОУ

де – ентальпія сухої насиченої пари при Р=1,4 МПа, =2788 кДж/кг;

– ентальпія пари після дроселювання при Р_роу=0,12 МПа і температури насичення t_poy=l04°С, =2684 кДж/кг;

- витрата дросельованої пари яка визначається з матеріального балансу,

=(10 – 20%) (2.4)

М_охл – витрата охолодженої води

З (2.3)

2.3.2 Розрахунок сепаратора безперервної продувки

СБП призначений для відділення шламу (солей), які накопичуються в барабані (верхньому) котла. Речовини, які кристалізуються на поверхнях нагріву у вигляді міцних відкладень, називається накипом. Шлам відкладається у вигляді дрібних завислих у воді частинок.

Через відкладення накипу і прикупання шламу на поверхнях нагріву знижується надійність і економічність роботи котлів, бо шлам і накип мають низький коефіцієнт теплопровідності.

Запобігти утворенню накипу в барабані котла можна підтриманням постійної концентрації води нижче критичної за допомогою безперервного продування. Це досягається випуском з верхнього барабана такого об'єму води, в якому міститься і шиї ж кількість солей, що надходить у котел із живильною водою за одиницю мигу. Продування барабанів котла може бути безперервним і періодичним.

У барабанних котлах безперервне продування здійснюється з водного простору верхнього барабана і забезпечує рівномірне видалення розчинених солей у котловій воді. Для утилізації теплоти безперервного продування використовують розширювачі-сепаратори.

Продувальна вода з температурою насичення при тиску в котлі подається у розширювач безперервного продування, в якому тиск води падає до 0,12–0,17 МПа. Внаслідок цього частина продувальної води випаровується і надходить у деаератор у вигляді вторинної пари.

Вода, яка залишилась у розширювачі, надходить у теплообмінник, де охолоджується до температури, близької 50°С, а потім спрямовується у продувальний колодязь.

Величина безперервної продувки Р_пр залежить від продуктивності котла і виражається в процентах.

Кількість вторинної пари, яка виділяється з продувальної води, визначається з рівняння теплового балансу розширювача.

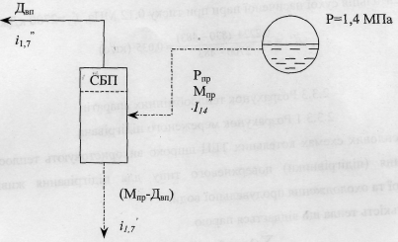

Рисунок 2.3 Схема безперервного продування

(2.5)

Звідки

де Д_вп – кількість вторинної пари, яка виділяється з продувальної води, кг/с;

М_пр – кількість продувальної води, яка виділяється з котлів при продуванні, кг/с;

(2.6)

– ентальпія продувальної води, яка дорівнює ентальпії киплячої води при тиску в котлі, =830 кДж/кг;

– ентальпія киплячої води при тиску 0,12 МПа, =483 кДж/кг;

– ентальпія сухої насиченої пари при тиску 0,12 МПа, =2700 кДж/кг;

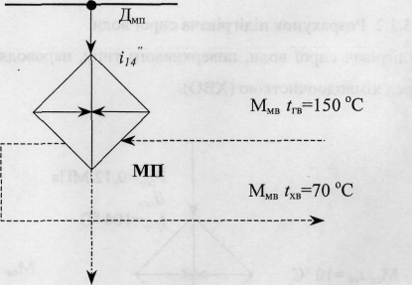

2.3.3 Розрахунок теплообмінних апаратів

У теплових схемах котельних ТЕЦ широко використовують теплообмінне обладнання (підігрівники) поверхневого типу для підігрівання живильної, мереженої та охолодження продувальної води.

Кількість тепла що віддається парою

(2.7)

Кількість тепла що сприймається мережевою водою

(2.8)
