Таблиця 2.3 - Обсяги та ліміти споживання електричної енергії ДНЗ №7 у 2008 та 2009 роках
На рисунку 2.3 приведена динаміка споживання електричної енергії ДНЗ №7 за 2008 , 2009 та 2010 роки.

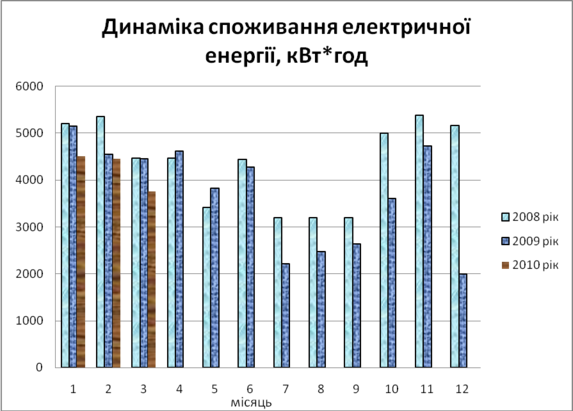

Рисунок 2.3 - Динаміка споживання електричної енергії ДНЗ №7в 2008, 2009 та 2010 роках
Характер споживання електричної енергії залежить від використання енергоспоживаючого обладнання, режимів його роботи, що пов'язано з кількістю дітей у закладі у відповідний період. Значний відсоток від загального електроспоживання припадає на пральню та харчовий блок.
У холодний період року підвищуються витрати електроенергії па освітлення. Скачки енергоспоживання на початку літа пов'язані з проведенням генерального прання працівниками прального відділення. При відключенні гарячої води здійснюється підігрів води котлами, таким чином збільшується споживання електричної енергії за даний період.
У 2009 році закладом було спожито на 15% меньше електричної енергії у порівнянні з 2008 роком. Це може бути пов'язано з підвищенням питомих норм харчування та вимог до часу термічної обробки продуктів харчування, а також зі збільшенням кількості вихованців у 2008 році.
Порівняємо річне питоме споживання електричної енергії ДНЗ №7 з нормованим значенням (табл. 2.4) відповідно до норм витрат електричної та теплової енергії для установ і організацій бюджетної сфери України.
Таблиця 2.4 - Порівняння фактичного питомого електроспоживання ДНЗ №7 з нормованим значенням для даного типу закладу
| Рік | Питоме електроспоживання у розрахунку на одну дитину, кВт*год/чол. | |
| Фактичне | Нормативне | |
| 2008 | 189 | 380 |
| 2009 | 181 | |
Середнє річне питоме споживання електричної енергії менше за нормовану величину, встановлену для дитячих виховних закладів з електрифікованими харчоблоками з кількістю дітей понад 200 осіб. Це свідчить про відповідність експлуатаційних показників системи електропостачання закладу та електроспоживаючого обладнання вимогам проектної документації.
2.1.3 Аналіз обсягів водоспоживання
Обсяги споживання води ДНЗ №7 «Попелюшка» по місяцям за 2008 і 2009 роки та ліміти, затверджені Сумською міською радою, наведені в таблиці 2.5.
Таблиця 2.5 - Обсяги споживання води ДНЗ №7 у 2008 та 2009 роках
| Місяць | Загальна кількість спожитої води, м3 | Ліміт споживання води ,м3 | |||||
| 2008 рік | 2009 рік | 2010 рік | 2008рік | 2009рік | 2010рік | ||
| Січень | 250 | 664 | 411 | 464 | 664 | 413 | |
| Лютий | 465 | 169 | 407 | 465 | 169 | 428 | |
| Березень | 400 | 303 | 398 | 463 | 303 | 398 | |
| Квітень | 507 | 346 | - | 469 | 346 | 401 | |
| Травень | 545 | 415 | - | 451 | 415 | 325 | |
| Червень | 282 | 380 | - | 301 | 381 | 301 | |
| Липень | 320 | 211 | - | 298 | 211 | 306 | |
| Серпень | 300 | 191 | - | 297 | 191 | 298 | |
| Вересень | 149 | 46 | - | 442 | 46 | 393 | |
| Жовтень | 365 | 376 | - | 447 | 376 | 403 | |
| Листопад | 712 | 387 | - | 466 | 387 | 438 | |
| Грудень | 450 | 99 | - | 452 | 390 | 409 | |
| Всього | 4745 | 3587 | - | 5015 | 3879 | 4513 | |
На рисунках 2.4 - приведена динаміка споживання холодної води ДНЗ №7 за 2008 ,2009 та 2010 роки (за даними журналу обліку закладу)
Рисунок 2.4 - Динаміка споживання холодної води ДНЗ №7 в 2008, 2009 та 2010 роках (за даними журналу обліку закладу)
Характер водоспоживання залежить від обладнання, що експлуатується, режимів його роботи та індивідуальних потреб кожного з дітей та працюючих. Значний відсоток від загального водоспоживання припадає на пральню та харчовий блок.
Скачки водоспоживання на початку літа пов'язані з проведенням генерального прання працівниками прального відділення. У липні було відключене гаряче водопостачання, у зв'язку з чим підвищилось використання холодної води в цей період. Скачок водоспоживання у січні 2009 року пов'язаний з проведенням ремонтних робіт та генерального прибирання закладу, а також зі здійсненням профілактичних заходів у зв'язку зі спалахом кишкових захворювань.
З таблиці 2.5 видно, що загальне споживання холодної води ДНЗ №7 у 2009 році зменшилося у порівнянні з 2008 роком на 25%.
2.2 Результати візуального та інструментального обстежень об’єкту
При проведенні енергетичного обстеження ДНЗ №7 було здійснено візуальний огляд стану приміщень об'єкту та досліджуваних енергосистем, а також проведено інструментальні вимірювання у системах опалення та освітлення. Геометричні параметри приміщень, необхідні для розрахунків, були вирахувані на основі данних будівельних креслень ДНЗ №7 та результатів вимірювань, проведених за допомогою вимірювальної рулетки.
Вимірювання освітленості у приміщеннях ДНЗ №7 проводилося 11.02.2010р. з 12:00 до 15:00. Для вимірювання використовувався цифровий люксметр ОЕ-3350. Освітленість на вулиці на початку вимірів становила 6200 лк, наприкінці - 5800 лк, погода була хмарною з проясненнями.
У приміщеннях були зроблені заміри освітленості на робочих місцях (у трьох робочих точках), поруч з вікном, в середині приміщення та біля стіни, протилежної вікну. Була підрахована середня освітленість при природному освітленні та при повністю увімкненій системі освітлення (див. табл. 3.3).
Вимірювання температури проводилось 11.02.2010р. за допомогою лазерного пірометру. У цей день температура повітря на вулиці становила -11°С.
Результати обстеження представлені в таблицях 3.1 - 3.4 (приміщення пронумеровані відповідно до їх нумерації на кресленнях 3 та 4).Результати тепловізійного обстеження представлені у додатку Б.
Таблиця 2.6 Результати інструментального обстеження
| № приміщення | Тип приміщення | Площа приміщєння, м. кв | Висота приміщєння, м. | Об‘єм приміщєння, м. куб. | Загальна площа вікон, м.кв | Площа з/б огородження, м. кв | Темп. в приміщенні, С | Тип освітл. приладу | Потуж ність 1лампи, Вт | Кількість ламп, шт. | Природнє освітлення, лк | Суміщене освітлення, лк | ||||||||
| Всього | Робочих | |||||||||||||||||||
| 1 | Група «Тюльпан» | 48,6 | 3,0 | 145,8 | 9,44 | 33,46 | 26 | ЛР | 100 | 6 | 6 | 275 | 343 | |||||||
| 2 | Спальня | 33,6 | 3,0 | 100,8 | 8,8 | 26 | 24 | ЛР | 100 | 5 | 5 | 165 | 205 | |||||||
| 3 | Роздягальня | 14,4 | 3,0 | 43,2 | 4 | 3,8 | 23 | ЛР | 100 | 2 | 2 | 180 | 234 | |||||||
| 4 | Туалет | 10 | 3,0 | 30 | 4 | 3,86 | 20 | ЛР | 100 | 1 | 1 | 201 | 236 | |||||||
| 5 | Туалет | 1,4 | 3,0 | 4,2 | 0 | 0 | 21 | ЛР | 100 | 1 | 1 | 0 | 170 | |||||||
| 6 | Рукомийник | 1,2 | 3,0 | 3,6 | 0 | 0 | 19 | ЛР | 100 | 1 | 1 | 0 | 110 | |||||||
| 7 | Кладова | 1,3 | 3,0 | 3,9 | 0 | 0 | 20 | ЛР | 100 | 1 | 1 | 0 | 81 | |||||||
| 8 | Коридор | 4,2 | 3,0 | 12,6 | 0 | 0 | 19 | ЛР | 100 | 1 | 1 | 0 | 89 | |||||||
| 9 | Кладова | 7,8 | 3,0 | 23,4 | 0 | 0 | 18 | ЛР | 100 | 1 | 1 | 0 | 93 | |||||||
| 10 | Коридор | 1,4 | 3,0 | 4,2 | 0 | 4,2 | 23 | ЛР | 100 | 1 | 0 | 11 | 78 | |||||||
| 11 | Тамбур | 2,3 | 3,0 | 6,9 | 0 | 6,9 | 18 | ЛР | 100 | 1 | 0 | 0 | 83 | |||||||
| 12 | Пральня | 12,2 | 3,0 | 36,6 | 4 | 2,6 | 25 | ЛР | 60 | 3 | 2 | 130 | 198 | |||||||
| 13 | Сходова клітина | 9,8 | 3,0 | 29,4 | 4 | 2,45 | 19 | ЛР | 100 | 1 | 1 | 182 | 237 | |||||||
| 14 | Швейна майстерня | 4,8 | 3,0 | 14,4 | 0 | 0 | 25 | ЛР | 100 | 2 | 2 | 0 | 190 | |||||||
| 15 | Сушарня | 12,2 | 3,0 | 36,6 | 4 | 3,32 | 28 | ЛР | 100 | 2 | 2 | 170 | 226 | |||||||
| 16 | Коридор | 1,9 | 3,0 | 5,7 | 0 | 0 | 27 | ЛР | 100 | 1 | 1 | 0 | 130 | |||||||
| 17 | Коридор | 16,3 | 3,0 | 48,9 | 0 | 0 | 20 | ЛР | 100 | 3 | 3 | 0 | 145 | |||||||
| 18 | Тамбур | 2,1 | 3,0 | 6,3 | 0 | 6,6 | 17 | ЛР | 100 | 1 | 1 | 0 | 165 | |||||||
| 19 | Музична зала | 68,1 | 3,0 | 204,3 | 12 | 22,8 | 22 | ЛР | 100 | 8 | 8 | 247 | 311 | |||||||
| 20 | Кабінет завідуючої | 8,3 | 3,0 | 24,9 | 4 | 2,54 | 23 | ЛР | 60 | 6 | 5 | 230 | 269 | |||||||
| 21 | Роздягальня | 14,7 | 3,0 | 44,1 | 4 | 7,52 | 23 | ЛР | 100 | 2 | 2 | 211 | 276 | |||||||
| 22 | Коридор | 16,8 | 3,0 | 50,4 | 0 | 0 | 23 | ЛР | 100 | 3 | 3 | 0 | 187 | |||||||
| 23 | Медичний кабінет | 48,6 | 3,0 | 45,6 | 9,44 | 33,46 | 24 | ЛР | 100 | 4 | 4 | 196 | 247 | |||||||
| 24 | Кладова | 33,6 | 3,0 | 8,4 | 8,8 | 26 | 29 | ЛР | 100 | 1 | 1 | 0 | 142 | |||||||
| 25 | Туалет | 14,4 | 3,0 | 6,6 | 4 | 3,8 | 23 | ЛР | 100 | 1 | 1 | 180 | 223 | |||||||
| № приміщення | Тип приміщення | Площа приміщєння, м.кв | Висота приміщєння, м. | Об‘єм приміщєння, м. куб. | Загальна площа вікон, м.кв | Площа з/б огородження, м.кв | Темп. в приміщенні, С | Тип освітл. приладу | Потуж ність 1лампи, Вт | Кількість ламп, шт. | Природнє освітлення, лк | Суміщене освітлення, лк | ||||||||
| Всього | Робочих | |||||||||||||||||||
| 26 | Кабінет психолога | 12,39 | 3,0 | 37,17 | 4 | 7,46 | 23 | ЛР | 100 | 2 | 2 | 198 | 254 | |||||||
| 27 | Коридор | 8 | 3,0 | 24 | 0 | 0 | 22 | ЛР | 100 | 1 | 1 | 0 | 84 | |||||||
| 28 | Холодильна кімната | 5,8 | 3,0 | 17,4 | 0 | 0 | 22 | ЛР | 100 | 1 | 1 | 0 | 93 | |||||||
| 29 | Коридор | 4,3 | 3,0 | 12,9 | 0 | 0 | 22 | ЛР | 100 | 1 | 1 | 0 | 76 | |||||||
| 30 | Роздягальня | 2,4 | 3,0 | 7,2 | 0 | 0 | 19 | ЛР | 100 | 1 | 1 | 0 | 121 | |||||||
| 31 | Кладова | 1,2 | 3,0 | 3,6 | 0 | 3,6 | 19 | ЛР | 100 | 1 | 1 | 0 | 91 | |||||||
| 32 | Коридор | 1,5 | 3,0 | 4,5 | 0 | 4,56 | 14 | ЛР | 100 | 1 | 1 | 11 | 98 | |||||||
| 33 | Кухня | 8,2 | 3,0 | 24,6 | 4 | 4,04 | 25 | ЛР | 100 | 1 | 1 | 78 | 143 | |||||||
| 34 | Кухня | 6,3 | 3,0 | 18,9 | 0 | 0 | 26 | ЛР | 100 | 1 | 1 | 0 | 130 | |||||||
| 35 | Кухня | 17,1 | 3,0 | 51,3 | 4 | 8,24 | 30 | ЛР | 100 | 2 | 2 | 71 | 123 | |||||||
| 36 | Коридор | 10,7 | 3,0 | 32,1 | 0 | 0 | 22 | ЛР | 100 | 1 | 1 | 0 | 87 | |||||||
| 37 | Тумбур | 2,7 | 3,0 | 8,1 | 0 | 6,6 | 16 | ЛР | 100 | 1 | 1 | 0 | 98 | |||||||
| 38 | Сходова клітина | 11,4 | 3,0 | 34,2 | 0 | 6,21 | 18 | ЛР | 100 | 1 | 1 | 129 | 168 | |||||||
| 39 | Тамбур | 2,8 | 3,0 | 8,4 | 0 | 4,8 | 19 | ЛР | 100 | 1 | 1 | 0 | 82 | |||||||
| 40 | Коридор | 2 | 3,0 | 6 | 0 | 3,6 | 21 | ЛР | 100 | 1 | 1 | 23 | 96 | |||||||
| 41 | Електро щитова | 3,3 | 3,0 | 9,9 | 0 | 0 | 22 | ЛР | 100 | 1 | 1 | 0 | 86 | |||||||
| 42 | Електро щитова | 2,6 | 3,0 | 7,8 | 0 | 0 | 22 | ЛР | 100 | 1 | 1 | 0 | 78 | |||||||
| 43 | Коридор | 4,7 | 3,0 | 14,1 | 0 | 0 | 20 | ЛР | 100 | 1 | 1 | 0 | 93 | |||||||
| 44 | Коридор | 3,8 | 3,0 | 11,4 | 0 | 0 | 25 | ЛР | 100 | 1 | 1 | 0 | 97 | |||||||
| 45 | Туалет | 11,6 | 3,0 | 34,8 | 4 | 4,7 | 25 | ЛР | 100 | 2 | 2 | 112 | 149 | |||||||
| 46 | Група «Ластівка» | 48,1 | 3,0 | 144,3 | 9,44 | 33,34 | 24 | ЛР | 100 | 6 | 6 | 218 | 286 | |||||||
| 47 | Роздягальня | 15 | 3,0 | 45 | 4 | 4,16 | 25 | ЛР | 100 | 2 | 2 | 107 | 181 | |||||||
| 48 | Спальня | 33,2 | 3,0 | 99,6 | 8,8 | 25,82 | 27 | ЛР | 100 | 4 | 4 | 98 | 163 | |||||||
| 49 | Група «Сонечко» | 48,6 | 3,0 | 145,8 | 9,44 | 33,46 | 24 | ЛР | 100 | 6 | 6 | 187 | 276 | |||||||
| 50 | Спальня | 49,1 | 3,0 | 147,3 | 8,8 | 34,4 | 22 | ЛР | 100 | 6 | 6 | 124 | 174 | |||||||
| № приміщення | Тип приміщення | Площа приміщєння, м.кв | Висота приміщєння, м. | Об‘єм приміщєння, м. куб. | Загальна площа вікон, м.кв | Площа з/б огородження, м.кв | Темп. в приміщенні, С | Тип освітл. приладу | Потуж ність 1лампи, Вт | Кількість ламп, шт. | Природнє освітлення, лк | Суміщене освітлення, лк | ||||||||
| Всього | Робочих | |||||||||||||||||||
| 51 | Туалет | 10,3 | 3,0 | 30,9 | 4 | 4,4 | 23 | ЛР | 100 | 2 | 2 | 125 | 176 | |||||||
| 52 | Кладова | 1,2 | 3,0 | 3,6 | 0 | 0 | 24 | ЛР | 100 | 1 | 1 | 0 | 76 | |||||||
| 53 | Коридор | 2,9 | 3,0 | 8,7 | 0 | 0 | 23 | ЛР | 100 | 1 | 1 | 0 | 75 | |||||||
| 54 | Роздягальня | 16,7 | 3,0 | 50,1 | 4 | 5 | 20 | ЛР | 100 | 2 | 2 | 113 | 182 | |||||||
| 55 | Роздягальня | 18 | 3,0 | 54 | 4 | 4,1 | 20 | ЛР | 100 | 3 | 3 | 115 | 174 | |||||||
| 56 | Сходова клітина | 13,1 | 3,0 | 39,3 | 4 | 3,05 | 20 | ЛР | 100 | 3 | 3 | 98 | 136 | |||||||
| 57 | Туалет | 10,8 | 3,0 | 32,4 | 4 | 4,58 | 21 | ЛР | 100 | 2 | 2 | 115 | 157 | |||||||
| 58 | Кладова | 1,2 | 3,0 | 3,6 | 0 | 0 | 20 | ЛР | 100 | 1 | 1 | 0 | 76 | |||||||
| 59 | Група «Ромашка» | 47,4 | 3,0 | 142,2 | 12 | 13,62 | 21 | ЛР | 100 | 6 | 6 | 261 | 316 | |||||||
| 60 | Спальня | 48,5 | 3,0 | 145,5 | 12 | 14,31 | 21 | ЛР | 100 | 6 | 6 | 147 | 206 | |||||||
| 61 | Кабінет | 16,7 | 3,0 | 50,1 | 4 | 5 | 22 | ЛР | 100 | 2 | 2 | 191 | 245 | |||||||
| 62 | Гр. «Космонавти» | 47,8 | 3,0 | 143,4 | 12 | 13,8 | 21 | ЛР | 100 | 6 | 6 | 286 | 329 | |||||||
| 63 | Спальня | 33,36 | 3,0 | 100,08 | 8 | 10 | 23 | ЛР | 100 | 5 | 5 | 167 | 225 | |||||||
| 64 | Туалет | 8,7 | 3,0 | 26,1 | 0 | 0 | 21 | ЛР | 100 | 1 | 1 | 0 | 97 | |||||||
| 65 | Туалет | 5,9 | 3,0 | 17,7 | 4 | 4,16 | 21 | ЛР | 100 | 1 | 1 | 131 | 203 | |||||||
| 66 | Роздягальня | 15,5 | 3,0 | 46,5 | 4 | 4,58 | 23 | ЛР | 100 | 2 | 2 | 154 | 196 | |||||||
| 67 | Сходова клітина | 13 | 3,0 | 39 | 4 | 3,02 | 19 | ЛР | 100 | 1 | 1 | 136 | 182 | |||||||
| 68 | Туалет | 11,6 | 3,0 | 34,8 | 4 | 5,06 | 23 | ЛР | 100 | 2 | 2 | 141 | 191 | |||||||
| 69 | Кладова | 1,2 | 3,0 | 3,6 | 0 | 0 | 22 | ЛР | 100 | 1 | 1 | 0 | 74 | |||||||
| 70 | Коридор | 2,9 | 3,0 | 8,7 | 0 | 0 | 21 | ЛР | 100 | 1 | 1 | 0 | 86 | |||||||
| 71 | Роздягальня | 16,5 | 3,0 | 49,5 | 4 | 5 | 22 | ЛР | 100 | 2 | 2 | 134 | 187 | |||||||
| 72 | Група «Калинка» | 49,3 | 3,0 | 147,9 | 9,44 | 33,82 | 25 | ЛР | 100 | 6 | 6 | 273 | 351 | |||||||
| 73 | Спальня | 48,9 | 3,0 | 146,7 | 8,8 | 34,22 | 23 | ЛР | 100 | 6 | 6 | 127 | 189 | |||||||
2.3 Розрахунковий аналіз системи опалення
