-на опалення - 0,314 Гкал/год;

-на гаряче водопостачання - 0,0648 Гкал/год.

Джерелом теплопостачання закладу є ТК №231 ТОВ «Сумитеплоенерго».

Персонал ДНЗ №7 зобов'язаний до 27 числа кожного місяця подати у відділ збуту ТОВ «Сумитеплоенерго» письмовий розрахунок споживання теплової енергії у відповідності до показань лічильника.

Ввід теплової мережі передбачений у приміщення теплового пункту, розміщеного в підвалі.

Трубопроводи тепломережі і деталі вузла обліку теплової енергії виготовлені з пластикових труб.

Магістральні трубопроводи, прокладені під стелею технічного підпілля, ізольовані.

Досліджувана система опалення включає наступне устаткування:

• подавальні стояки;

• підводки;

• опалювальні прилади – регістри;

• запірно-регулююча арматура;

• зворотній трубопровід.

В якості опалювальних приладів використовуються регістри, що розташовані під вікнами в кожному приміщенні з різною кількістю, залежно від розрахункової (за проектом) теплової потужності. ДНЗ №7 має один тепловий ввід: 2Д_у 80.

Теплоносій - вода за температурним графіком 110°С - 70°С в залежності від температури зовнішнього середовища.

Параметри теплоносія на теплових вводах:

- на подавальному трубопроводі - тиск 5,8 кгс / см²;

- температура 110°С - 70°С в залежності від температури зовнішнього середовища.

На зворотному трубопроводі :

- тиск - 3,0 кгс / см²;

- температура 30-55°С в залежності від температури зовнішнього середовища.

Вузол обліку теплової енергії розташований у теплопункті в підвальному приміщенні ДНЗ №7, де є вільний доступ і освітлення, та відповідає вимогам Правил технічної експлуатації тепловикористовуючих устаткувань і теплових мереж. На теплопроводах установлені манометри тиску типу МТП-160 з класом точності 1,5. Ізоляція теплопроводів знаходиться в доброму стані. Доступ до приміщення обмежений.

Технічними умовами №7-709 передбачено встановлення багатофункціонального електронного лічильника тепла типу «САLМЕХ-КОМРАКТ» виробництва СП «Інвест-Премекс». Прилад комплектується муфтовим сітчастим водяним фільтром 40 на подавальному трубопроводі.

Фільтр перед водоміром очищується своєчасно в процесі експлуатації за необхідністю. Необхідність чистки визначається за зменшенням показника витрати воді чи за збільшенням різниці показань манометрів до та після водоміра та фільтра.

У серпні 2009 року було проведено планове гідропневматичне промивання системи опалення.

Основними завданнями персоналу, що обслуговує теплопункт є :

- нагляд за технічним станом устаткування, його роботою, регулюванням;

-спостереження за параметрами теплоносія з метою забезпечення надійного і якісного теплопостачання, раціонального використання енергії.

Система теплової мережі двотрубна, тупикова.

Відповідальний за теплогосподарство і теплозбереження в школі відповідає заступник директора з господарчої частини.

Доступ до опалювальних приладів в усіх приміщеннях необмежений.

1.4.2 Гаряче водопостачання

Для забезпечення гарячим вододопостачанням встановлено бойлери з підігрівом від теплоносія (води на опалення), що враховується лічильником тепла закладу. Витрата теплової енергії іде від теплоносія системи опалення, а вода надходить від системи холодного водопостачання. Підключене теплове навантаження на гаряче водопостачання згідно договору становить 5,5520 Гкал/місяць.

1.4.3 Система електропостачання

Електропостачання ДНЗ №7 здійснюється на підставі договору між Управлінням освіти Сумської міської ради та ВАТ «Сумиобленерго».

Оплата за спожиту електроенергію здійснюється щомісячно, на основі показань приладів обліку і рахунків від енергопостачальної організації (основний розрахунковий період - місяць). Дані про звітність перебувають у бухгалтерії Міськвиконкому спільно з рахунками по інших статтях витрат.

Джерелом постачання електроенергії ДНЗ №17 є трансформаторна підстанція №277, яка знаходиться на балансі ВАТ «Сумиобленерго». Власні трансформатори на балансі закладу відсутні. ТП №277 складається з РУ-0,4 кВ, від якої й отримує живлення заклад.

Живлення електричною енергією будівлі закладу здійснюється двома кабельними лініями 0,4кВ марки CБ 3x35x1x16.

Електрощитова з розподілом на 0,4 кВ, від якої живиться електроенергією силове обладнання та освітлювальна мережа ДНЗ №12, знаходиться в приміщенні закладу на першому поверсі.

Комерційний облік спожитої активної електричної енергії здійснюється за допомогою 2-х лічильників непрямої дії з трансформаторами струму типу СА4У-И672М з розрахунковим коефіцієнтом 10 та з класом точності 2.0.

Система електропостачання будівлі розрахована на одночасне ввімкнення всіх електроспоживаючих приладів із загальною потужністю в 50 кВт. Електропроводка будівлі знаходиться в доброму стані.

На даний момент у закладі немає працівника з IV групою допуску для виконання оперативної роботи по електрогосподарству.

Відповідальною за енергогосподарство та здійснення роботи зі збереження енергоресурсів, забезпечення дотримання встановлених лімітів їх споживання, проведення запланованих заходів з енергозбереження призначено завідуючу господарством.

Лічильники реактивної потужності в закладі відсутні. При відсутності приладів обліку споживання реактивної електроенергії оплату за реактивну потужність розраховує ВАТ «Сумиобленерго»

Загальний склад електроспоживаючого обладнання ДНЗ №7 наведений у таблиці 1.3

Таблиця 1.3 - Основне електроспоживаюче обладнання ДНЗ №7

Назва та тип електрообладнання	Встановлена потужність, кВт	Кількість, шт.	Час роботи за рік, год
1	2	3	4
Телефонний апарат	0,05	2	8760
Хоглодильник «Ярна»	0,6	2	576
Комп’ютер	0,8	2	2260
Музичний центр	0,6	1	-
Телевізор	0,1	1	-
Центрофуга	2,2	1	1004
Пральна машина	1,1	1	1004
Електрочайник	2	2	2008
Картоплечистка	1,5	1	126
Швейна машинка	0,2	1	502
Електропраска	1	2	1506
М’ясорубка	1,5	1	251
Холодильник	1	1	8760
Електроплита	25,5	1	3012

У таблиці 1.4 наведена характеристика освітлювальних приладів системи внутрішнього освітлення закладу.

Таблиця 1.4 - Характеристика системи освітлення ДНЗ №7

Система освітлення ДНЗ №7 знаходиться у відповідності із санітарно-гігієнічними нормами для даного типу закладу. Вимірювання показали, що освітленість у приміщеннях будівлі відповідає нормативним вимогам згідно. З візуального огляду приміщень було встановлено, що стіни в усіх приміщеннях мають світлий колір. Майже всі освітлювальні прилади на момент обстеження знаходилися в робочому стані. Скло віконних заповнень більшості приміщень було чистим. Всі світильники знаходилися в чистому стані.

Проте система освітлення досліджуваного закладу має суттєвий недолік: у всих приміщеннях штучним джерелом світла є лампи розжарювання, що є неефективним з точки зору енергозбереження.

1.4.4 Система водопостачання та водовідведення (каналізації)

Постачання холодної води до ДНЗ №7 здійснюється централізовано від ДКП «Міськводоканал» м. Суми. Подача води забезпечується за рахунок тиску зовнішньої водопровідної мережі в 0,3 МПа.

Внутрішня мережа холодного водопостачання складається з наступних елементів:

• ввід водопроводу в будівлю;

• розподільні мережі трубопроводів, виконані з пластикових труб Д_у 40мм та Д_у 15мм;

• запірно-регулююча (засувки, вентилі) та запобіжна арматура (клапани).

Лічильник обліку холодної води встановлений на вводі у підвальному приміщенні ДНЗ №7. Це крильчастий лічильник типу VM3-5V/1, Д_у 40 мм, з мінімальною витратою 0,03 м³ /год, максимальною витратою 5 м³ /год і номінальною витратою 2,5 м³/год.

X

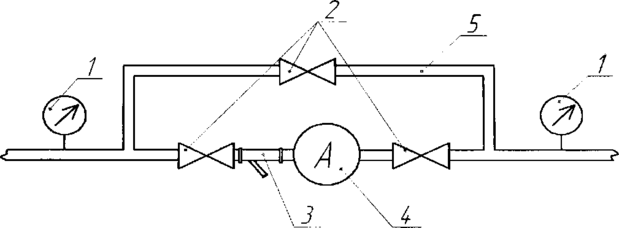

На рисунку 1.2 приведена схема вузла обліку холодного водопостачання:

Лічильник обліку холодної води встановлений на вводі у підвальному приміщенні ДНЗ №7. Це крильчастий лічильник типу VM3-5V/1 фірми "Премекс", Д_у 40 мм, з мінімальною витратою 0,03 м³ /год, максимальною витратою 5 м³ /год і номінальною витратою 2,5 м³/год.

1.5 Стан конструктивних елементів будівлі об’єкта

Корпус гімназії являє собою двоповерхову будівлю. Вікна виходять на південь, схід, захід і північ.

Опалювальна площа – 1071,2 м².

Опалювальний об’єм –3213,6м³.

Висота приміщень – 3,0 м

Площа віконних отворів:

51 шт. – 4 м²;

10 шт. – 2,4 м²;

2 шт. – 2,46 м²;

Загальна площа скління складає 233 м².

Таблиця 1.5 – Технічна характеристика будівельних конструкцій ДНЗ №7

№ п/п	Найменування частин будинку	Коротка технічна характеристика
1	Фундамент	Бутобетонний
2	Зовнішні стіни	Цегляні
3	Внутрішні стіни	Цегляні, оштукатурені цементно-піщаним розчином, шпалери або пофарбовані
3	Плити перекриттів	Залізобетонні плити
4	Перегородки	Цегляні, оштукатурені, побілені та пофарбовані
5	Покрівля	Плоский, м’який утеплений керамзитом
6	Підлога	Паркет, керамічна плитка
7	Віконні заповнення	Дерев’яні, роздільні рами
8	Дверні заповнення	Дерев’яні, металеві

2 РОЗРАХУНКОВИЙ АНАЛІЗ ДІЙСНОГО СТАНУ ДОСЛІДЖУВАНИХ ЕНЕРГОСИСТЕМ

2.1 Аналіз обсягів енергоспоживання
