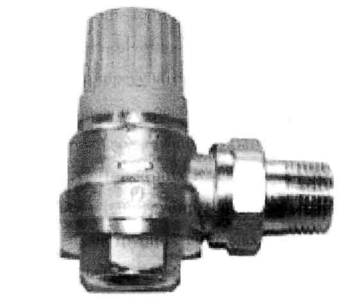

Рисунок 3.8 - Радіаторний терморегулятор RTD-G

Радіаторний терморегулятор типу Danfoss RTD-G з підвищеною пропускною спроможністю застосовується як в однотрубних, так і в двотрубних системах водяного опалення.

Зовнішній вигляд такого регулятора показаний на рисунку 3.8.

3.1.2 Енергозберігаючі заходи в системі освітлення

1 Періодичне чищення світильників та миття вікон

Внаслідок несвоєчасного чищення світильників рівень освітленості може знизитись на 5 - 10 % і більше [6]. Очищення від пилу та бруду світильників та миття вікон необхідно проводити не рідше 1 разу на 3 місяці.

2 Заміна ламп розжарювання на компактні люмінесцентні (енергозберігаючі) лампи типу Osram Dulux , потужністю 15 та 20 Вт.

Рис. 3.8 Люмінесцентна (енергозберігаюча) лампа типу Osram Dulux

3.1.3 Енергозберігаючі заходи в системі водопостачання

Оскільки при обстеженні системи водопостачання недоліків виявлено не було, рекомендуються проведення роз'яснювальної роботи серед працівників закладу щодо раціонального використання та збереження водних ресурсів, а також планові ремонти і періодичні перевірки роботи існуючих санітарно-технічних пристроїв.

3.2 Розрахунковий аналіз енергозберігаючих заходів

3.2.1 Розрахунковий аналіз заходів в системі теплопостачання

1 Розрахунок економії теплової енергії при заміні дерев'яних вікон з опором теплопередачі R=0,4 м²*K/Вт на пластикові вікна з двокамерним склопакетом та приведеним опором теплопередачі R=0,54 м²*K/Вт [3].

Розрахунок, проведений у розділі 2 показав, що втрати теплової енергії через існуючі вікна ДНЗ №7 становлять 22142,23 Вт.

Визначимо теплові втрати через пропоновані вікна за формулою (2.3):

Вт

Економія від впровадження заходу складе:

• у відсотках

X

% ;

• за рік Гкал.:

Q_рік=22142,23 -10139,81=12002,42 Вт =7,67 Гкал/міс = 46,06 Гкал/рік.

В грошовому еквіваленті економія складає:

Е_грн=Q_рік ^. C_Гкал , (3.1)

де C_Гкал –ціна 1 Гкал теплової енергії, на 01.02.2010 становить 495,12грн.

Е_грн=46,06 ^. 495,12 =22805,22 грн/рік.

2 Розрахунок економії теплової енергії при впровадженні в систему опалення електронної системи регулювання.

Визничимо витрати теплової енергії після впровадження заходу.

Витрати визничимо за формулою:

, (3.4)

де - річні витрати теплової енергії за данними лічильника, що становлять 280,088 Гкал за 2008 рік;

- розрахункове значення витрат теплової енергії , що становить 177,16 Гкал/рік;

- максимальне розрахункове значення витрат теплової енергії на гаряче водопостачання, що становить 5,5520 Гкал/міс, та 66,62 Гкал/рік.

, Гкал/рік.

Ефект від регульованого зниження температури приміщень в неробочий час розрахуємо за формулою :

, (3.5)

де - середне навантаження системи опалення , становить 0,055 Гкал/годину;

- час на протязі якого вмикається режим зниженої температури опалення. Для розрахунків приймаемо 2 вихідні доби на тиждень, що становить 192 години на місяць;

- величина зниження внутрішньої температури, приймаемо 7 ;

- нормативне значення внутрішньої температури приміщень за [7] становить 21 ;

- середне значення температури зовнішнього середовища за опалювальний період, складає – -2,5 .

, Гкал /міс.

В річному розрахунку:

, Гкал /рік.

Сумарна економія становить:

, Гкал /рік.

Економія від впровадження заходу у відсотках :

%

В грошовому еквіваленті економія складає:

Е_грн= , (3.6)

де C_Гкал –ціна 1 Гкал теплової енергії, на 01.02.2010 становить 495,12 грн.

Е_грн=55,148 ^. 495,12=27304,8 , грн/рік

3.2.2 Розрахунковий аналіз заходів в системі електропостачання

1 Розрахунок економії від заміни ламп розжарення потужністю 60 Вт на енергозберігаючі лампи Osram Dulux EL LL 827 E27 потужністю 15 Вт. Встановлена потужність:

, Вт.

Річне енергоспоживання:

, кВт∙ г/рік.

Економія за рахунок переходу на інший тип джерела світла з більш високою світловіддачею (лм/Вт):

, (3.7)

де – коефіцієнт ефективності заміни типу джерела світла, який розраховується за формулою:

, (3.8)

де – світловіддача існуючого джерела світла, становить 12 лм/Вт;

– світловіддача пропонованого до установки джерела світла, становить 62,5 лм/Вт;

– коефіцієнт запасу, що враховує зниження світлового потоку лампи протягом терміну служби, приймемо =1,0.

, кВт∙г/рік.

Економія від впровадження заходу складе

• у відсотках

% .

В грошовому еквіваленті економія складає:

Е_грн= ,

де –ціна 1 кВт∙г електричної енергії, згідно договору на 07.12.2009 становить 0,6428 грн.

Е_грн=370,656^. 0,6428 =238,23 , грн/рік.

2 Заміна ламп розжарення потужністю 100 Вт на енергозберігаючі лампи Osram Dulux EL Longlife 840 E27 потужністю 20 Вт.

Установлена потужність:

, Вт.

Річне енергоспоживання:

, кВт∙ г/рік.

Коефіцієнт ефективності заміни типу джерела світла

Економія за рахунок переходу на інший тип джерела світла з більш високою світловіддачею (лм/Вт):

, кВт∙ г/рік .

Економія від впровадження заходу складе

• у відсотках

%.

В грошовому еквіваленті економія складає:

Е_грн= ,

де –ціна 1 кВт∙г електричної енергії, згідно договору на 07.12.2009 становить 0,6428 грн.

Е_грн=16473,6 ^. 0,6428 =10589,23 , грн/рік.

4 ЕКОНОМІЧНА ЧАСТИНА

4.1 Економічні розрахунки енергозберігаючих заходів

4.1.1 Розрахунки терміну окупності заміни віконних конструкцій

Капітальні витрати на впровадження заходу:

К= C_вікон + C_{монтажу} , (4.2)

де C_вікон –вартість віконих конструкцій загальною площею 233 м² , що становить 85004 грн.

1. Віконні конструкціі розміром 2х2 м - 51 штука по 1396 грн;

2. Віконні конструкціі розміром 1,2х2 м - 10 штук по 1124 грн;

3. Дверні конструкціі розміром 1,2х2 м - 2 штуки по 1284 грн.

C_{монтажу} – вартість демонтажу старих та встановлення нових віконних конструкцій, що становить 11050,5 грн.

Вартість станом на 08.04.2010 розраховано «ЧП Федоркин» м. Суми, ул. Курская 18, оф.1.

К=85004+11050,5=96054,5 грн.

Розрахуемо термін окупності проекту за допомогою методики дисконтування. Враховуючи той факт, що вигода від проекту буде зменшуватись.

Це виражається в рівнянні:

PV=FV∙1/ , (4.3)

де PV – сьогоднішня вартість,грн.

FV – цінність майбутнього доходу (витрати) на момент його появи;

r – ставка дисконту;

n – число повних років до появи майбутнього доходу чи витрат;

– коефіцієнт дисконтування.

Для аналізу скористаємось табличною формою. Ставка дисконту на найближчі 5 років становить 20% - 22% . Щорічна економія складає 22805,22 грн/рік. Надходження грошей становлять 96054,5 грн., термін окупності приймемо 5 років .

Таблиця 6.2 – Розрахунок дисконтування

Роки	Надходження грошей, грн.	Економія, грн.	Коефіцієнт дисконтування	Дисконтна вартість, грн.
0	796400	-	1	-
1	-	22805,22	0,847	19316,05
2	-	22805,22	0,718	16374,14
3	-	22805,22	0,608	13865,57
4	-	22805,22	0,515	11744,68
5	-	22805,22	0,437	9965,88
6	-	22805,22	0,371	8460,73
7	-	22805,22	0,313	7138,03
8		22805,22	0,266	6066,18
9		22805,22	0,225	5131,17
Всього				98062,4

Таким чином капітальні вкладення не окуповуються за 5 років в повному обсязі. Для окупності проекту знадобиться 9 років, враховуючи дану ставку дисконту.

4.1.2 Розрахунки терміну окупності системи регулювання для системи опаленням.

Капітальні витрати на впровадження заходу:

К= C_{регулятор}+C_клапан +C_привод +C_датчик +C_насос + C_{радіаторн. регул.} +C_{монтажу} ,

де C_{регулятор} – вартість електронного регулятора Danfoss ECL Comfort 200, становить 4932,21 грн;

C_клапан - вартість регулюючого клапана Danfoss VF 3, становить 11647 грн;

C_привод – вартість редукторного електроприводу Danfoss AMV 15, становить 4545,68 грн;

C_датчик – вартість датчиків температури Kromschroeder , становить 599,4 грн ( 3 повітряних по 111 грн та 2 для рідин по 188,7 грн).;

Характеристики
