Рис.5:Главный тормозной цилиндр с бачком: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура "левый передний-правый задний тормоза"; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 - поршень привода контура "правый передний-левый задний тормоза"; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости.
В главном тормозном цилиндре расположены поршни 3 и 5, которые приводят в действие разные контуры. Оба поршня занимают исходное положение под действием пружин 8, которые отжимают поршни до упора в винты 7.
Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6. Спереди корпус закрыт пробкой 1.
1.2.6 Вакуумный усилитель
Вакуумный усилитель крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках 6 (см. рис. Вакуумный усилитель) с гайками, а главный цилиндр – к вакуумному усилителю на двух шпильках 26. Между корпусом 2 и крышкой 4 зажат наружный поясок резиновой диафрагмы 23, которая делит усилитель на вакуумную А и атмосферную Е полости. Вакуумная полость через шланг с наконечником 29 и клапаном 30 соединяется с впускной трубой двигателя.
Внутри усилителя расположен пластмассовый корпус клапана 22, хвостовик которого на выходе герметизируется уплотнителем 18. В корпусе 22 клапана размещены буфер 21, поршень 5 с толкателем 14, резиновый клапан 9, пружины 16 и 17 с опорными чашками 8 и 11 и воздушный фильтр 15. В выточку поршня 5 заходит упорная пластина 20, другой конец которой упирается в поясок диафрагмы 23, что предотвращает ее выпадание. Эта пластина фиксирует в корпусе 22 поршень в сборе с толкателем 14 и клапаном 9. В буфер 21 упирается шток 3 привода поршня главного цилиндра. В торцевое отверстие штока ввернут регулировочный болт 28.
Резиновый клапан 9 собран на толкателе 14. Подвижная головка клапана, усиленная металлической шайбой, поджимается пружиной 17 через чашку 8 к заднему торцу поршня 5 (при полном растормаживании). Для подвижной головки клапана в корпусе 22 имеется седло. Неподвижный буртик клапана 9 поджимается пружиной 16 через чашку 10 к внутренней стенке хвостовика корпуса клапана, создавая надежное уплотнение.
В корпусе усилителя крепится через резиновый фланец 1 пластмассовый наконечник 29 шланга, в который вмонтирован клапан 30. Он предотвращает попадание горючей смеси в вакуумную полость А усилителя. Когда система расторможена и педаль тормоза находится в исходном положении, толкатель 14 вместе с корпусом 22 клапана и штоком 3 отжаты пружиной 24 в крайнее заднее положение – между головкой клапана 9 и седлом корпуса клапана образуется зазор, так как поршень 5 отжимает клапан от седла.
Вакуумная полость А через канал В, зазор между седлом и клапаном и далее через канал С cсообщается с атмосферной полостью Е.

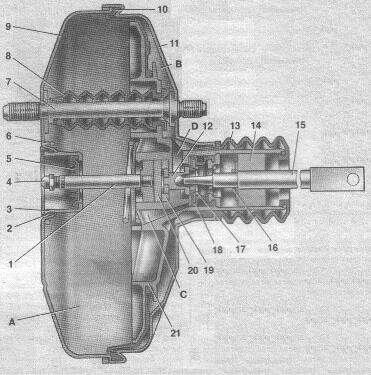

Рис.6:Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса усилителя; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.
2. Таблица неисправностей
Вибрация при торможении.
| Причина неисправностей | Метод устранения |
| Деформация тормозного диска | Замените диск(лучше парой) |
| Овальность тормозного барабана | Проточите или замените барабан |
| Заклинен поршень в заднем колесном цилиндре | Замените цилиндр |
Скрип, визг при торможении.
| Предельный износ тормозных накладок | Замените тормозные колодки(лучше одновременно все на одной оси) |
| Ослабла или сломана стяжная пружина задних тормозных колодок | Замените пружину |
| Торможение с блокировкой колёс | Не перетормаживайте, применяйте шины, соответствующие условиям движения |
Увеличенный ход педали тормоза(педаль ''мягкая'' или ''проваливается'').
| Перегрев тормозных механизмов | Дайте остыть тормозам. Проверьте толщину накладок и тормозных дисков. Применяйте в системе только тормозные жидкости, рекомендованные заводом-изготовителем. Вовремя заменяйте тормозную жидкость. |
| Повышенное(более 0, 25 мм по краю) биение тормозного диска | Замените диск |
| Не работает один из контуров рабочей тормозной системы | Устраните утечку жидкости из тормозной системы, прокачайте систему |
Ход педали тормоза в пределах нормы( педаль ''жесткая''), но автомобиль тормозит плохо.
| Замасливание тормозных дисков, барабанов, накладок | Замасленные диски и барабаны очистите, колодки замените(в крайнем случае сточите на наждаке). Категорически запрещается очищать колодки растворителями! Устраните причину замасливания(замените сальник полуоси) |
| Заклинивание поршня в цилиндре, колодок в суппорте | Замените цилиндр, очистите контактирующие поверхности колодок и суппорта, перед установкой смажьте их ШРУС-4 |
| Неисправен вакуумный усилитель или негерметичен шланг, соединяющий усилитель с впускным коллектором | Проверьте целостность шланга, его посадку на штуцерах, затяжку хомутов. Для проверки усилителя: заглушите двигатель, нажмите 5-8 раз на педаль тормоза и, удерживая педаль нажатой, заведите двигатель. При исправном усилителе после запуска двигателя педаль должна ощутимо ''уйти'' вперед. Неисправный усилитель замените |
Неполное растормаживание всех колёс.
| Заклинен поршень главного цилиндра(из-за коррозии, поломки возвратных пружин, попадание в жидкость механических примесей) | Замените главный цилиндр, прокачайте систему |
| Заедание педали тормоза: сломана или вытянулась возвратная пружина, сильно изношены, не смазаны втулки педали, коррозия оси | Замените дефектную пружину, втулки, заложите в них свежую смазку Литол-24, Циатим-201, -221, Фиол-1У |
Притормаживание одного из колёс при отпущенной педали тормоза.
| Заклинивание поршня колесного цилиндра | Замените цилиндр |
| Деформация распорной планки, перекос колодок из-за деформации тормозных щитов | Выправьте или замените распорную планку, тормозные щиты |
| Перетянут стояночный тормоз, тросы заклинены в оболочках | Отрегулируйте натяжение тросов, смажьте их моторным маслом, если повреждена оболочка или растрёпаны проволочки троса, а также при сильной коррозии-замените их |
Плохо держит стояночный тормоз.
| Неправильная регулировка привода | Отрегулируйте привод |
| На поверхности накладок образовалась ледяная или солевая корка(зимой); накладки намокли | В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза лёгкими нажатиями на педаль тормоза |
При отпускании рычага стояночного тормоза колёса не растормаживаются.
| После длительной стоянки автомобиля колодки прилипли(или примёрзли) к барабану | Дёргая за рычаг или тросы, попытайтесь осторожно(чтобы не сорвать тормозные накладки) провернуть колесо. Проверьте лёгкость перемещения тросов в оболочках, поршней в колёсных цилиндрах, жёсткость возвратных пружин тросов стояночного тормоза и стяжных пружин колодок. При постановке машины на стоянку по возможности не затягивайте тормоз, а включайте передачу |
3. Экономические расчёты
Цель экономического расчета – подтвердить экономическую эффективность и целесообразность выбора одного из двух вариантов устранения неисправности:
А) замена неисправных узлов и агрегатов
Б) ремонт неисправных узлов и агрегатов
В данном случае ремонт узлов, агрегатов возможен, , но очень трудоёмкий, так как ремонт этих ремонт колодок и колёсных цилиндров сейчас мало где делают, поэтому производим только замену.
1. Временные параметры замены
НB31 – 0, 5ч (для замены тормозных колодок)
НB32 – 1ч (для замены колёсного тормозного цилиндра и последующей прокачки тормозной системы)
-
Стоимость работы.
В стоимость работы входит ремонт, амортизация оборудования, стоимость аренды помещения, затраты на водоснабжение, вентиляцию, электроэнергию, заработную плату, отчисление на утилизацию отходов, мероприятия по охране труда.
Стоимость 1 нормо-часа: 500 руб.
Стоимость замены: Ст зам = НB3 * Ст н/ч
Ст зам1=0, 5 * 500= 250руб.
Ст зам2=1 * 500= 500руб.
3. Общая стоимость работы
Ст зам + Ст узла = Ст общ.
Ст общ.1= 250+440= 690руб. - замена задних тормозных колодок
СТ общ.2= 250+330=580руб. - замена передних тормозных колодок
СТ общ.3= 500+215=715руб. - замена заднего тормозного цилиндра
Ст общ.4= 500+205*2= 910руб. - замена переднего правого и левого (внутреннего) тормозного цилиндра
СТ общ.5= 500+210*2=920руб. - замена переднего правого и левого (внешнего) тормозного цилиндра
Дефектная ведомость.
| № | Выявленные дефекты | Стоимость работ, руб. | Стоимость детали, руб. | Наличие запчастей | Итого, руб. |
| 1 | Замена задних тормозных колодок | 250 | 440 | есть | 690 |
| 2 | замена передних тормозных колодок | 250 | 330 | есть | 580 |
| 3 | замена заднего тормозного цилиндра | 500 | 215 | есть | 715 |
| 4 | замена переднего правого и левого (внутреннего) тормозного цилиндра | 500 | 205(шт.) | есть | 910 |
| 5 | замена переднего правого и левого (внешнего) тормозного цилиндра | 500 | 210(шт.) | есть | 920 |
Вывод: Так как в данном случае ремонт агрегатов очень трудоёмкий, то экономически выгодно производить замену всех деталей.
Цены на запчасти брались с ссылкой на сайт: www.shop.avtoray.ru
4. Технология разборки, сборки и ремонта
4.1 Замена тормозных колодок передних колёс
