Контейнеры принято классифицировать по пяти основным признакам: назначению, массе брутто груза, конструкции, способу перегрузки и сфере обращения.

По назначению контейнеры разделяются на универсальные и специализированные. Универсальные контейнеры предназначены для перевозки широкой номенклатуры грузов в таре или без нее, в том числе сыпучих и наливных в мелкой таре или расфасовке. Специализированные контейнеры предназначены для перевозки специальных грузов: жидких, сыпучих, длинномерных, мелкокусковых, гранулированных и пр. К ним же относятся изотермические контейнеры: термосы, охлаждаемые, нагреваемые.

По массе брутто груза различают малотоннажные (до 3 тонн), среднетоннажные (от 3 до 10 тонн) и крупнотоннажные (более 10 тонн).

По конструкции контейнеры разделяют на атмосфероустойчивые (с лабиринтами для отвода воды), водонепроницаемые (с резиновыми уплотнениями) и герметизированные. Последние могут быть только неразборными, первые два бывают разборными. Специализированные контейнеры могут быть мягкие или комбинированные (мягкие с жестким каркасом). Размерный ряд контейнеров представлен в таблице 18.

Таблица 18

Размерный ряд контейнеров

Обозначения ISO	Масса брутто		Размеры
	т	Длин. тонн	Номинальные, футы			Габаритные, мм
			Длина	Ширина	Высота	Длина	Ширина	Высота
1А	30.48	30	40	8	8	12192	2438	2438
1АА	30.48	30	40	8	8.5	12192	2438	2591
1АХ	30.48	30	40	8	до 8	12192	2438	<2591
1В	25.40	25	30	8	8	9125	2438	2438
1ВВ	25.40	25	30	8	8.5	9125	2438	2591
1ВХ	25.40	25	30	8	до 8	9125	2438	<2591
1С	24.0	20	20	8	8	6058	2438	2438
1СС	24.0	20	20	8	8.5	6058	2438	2591
1СХ	24.0	20	20	8	до 8	6058	2438	<2591
1D	10.16	10	10	8	8	2911	2438	2438
1DX	10.16	10	10	8	до 8	1911	2438	2438

Контейнеры могут быть металлическими (стальными, алюминиевыми, легкосплавными), деревянными, из полимерных материалов, с полимерным покрытием.

По способу перегрузки различают контейнеры с захватом снизу, имеющими проемы в основании (для вилочных захватов или специальных устройств) и с фиттингами на нижних и верхних рамах. По сфере обращения контейнеры могут быть узкого применения - для одного вида транспорта или ограниченной их комбинации, и общего применения - для одного или нескольких видов транспорта без ограничения.

Универсальные контейнеры подразделяются на унифицированные и неунифицированные. Унифицированные контейнеры могут применяться на всех видах транспорта в прямом, смешанном и международном сообщении.

Унифицированные крупнотоннажные контейнеры подчиняются международным стандартам или рекомендациями ISO (Международной организации по стандартизации), в лице Технического комитета 104.

В основу системы контейнеризации положены контейнерные ряды, образованные по модульному принципу. Количество рядов стремятся свести к минимуму.

Для международных морских перевозок рекомендуется использовать контейнеры ISO первого ряда. В основу построения их параметров положен фиксированный ряд массы брутто - 30, 25, 20, 10, 7 и 5 тонн - при неизменной ширине 8 футов (2.44 м). Высота контейнеров вначале была установлена тоже 8 футов, но практика заставила признать дополнительные "высокие" контейнеры 8 ½ футов для объемных грузов и "низкие" - менее 8 футов, чаще всего 1/2 или 1/3 от стандартной высоты - для тяжелых грузов. На зарубежном морском транспорте используются и иные контейнеры - например, 9 и 9 1/2 футов высотой.

Модульный принцип применен и в отношении длины: за единицу принят размер наибольшего контейнера 1А длиной 40 футов. Последовательным делением этой величины на два получены длины контейнеров типа 1С и 1Д. Умножением длины 1Д на три получают длину контейнера 1В (см. табл.14).

Длины установлены таким образом, что между каждыми двумя рядом стоящими контейнерами предусматривается зазор в 3 дюйма (7.62 см), благодаря чему вместо большого контейнера на той же площадке можно устанавливать в нескольких сочетаниях контейнеры меньших размеров. Стандарты ISO регламентируют тип, назначение, грузоподъемность, основные размеры, расчетные и проектные требования к размещению, размерам угловых фиттингов и конфигурации отверстий в них.

Исторически морские терминалы проектировались для удовлетворения нужд промышленности и торговли, а поэтому рассматривались как средство сопряжения наземного и водного транспорта. Типичный морской терминал 50-х годов проектировался для перегрузки всех типов генерального груза: в мешках, бочках, ящиках, кипах, рулонах и пр., а также отдельных грузомест в виде машин и механизмов. За редким исключением, экспортный груз поступал по железной дороге, на грузовиках или баржах. Груз перевозился на портовых поддонах, складируемых в несколько ярусов на крытых транзитных (или оперативных) складах. Затем груз перемещался к борту судна, где снимался с поддонов и укладывался в трюмы. Перевозка на поддонах по всему маршруту была возможной только для тех компаний, которые обладали правом собственности на эти поддоны.

Основными характеристиками проекта терминала в то время считались:

широкая площадка с покрытием, расположенная между причалом и транзитным складом;

достаточная площадь транзитного склада (примерно 1 га на причал), расстояние между поддерживающими крышу колоннами - не менее 30 м;

интенсивное использование поддонов;

достаточная площадь открытого хранения (примерно 3 га на причал);

хороший доступ к территории по железной и автомобильной дороге.

Поэтому при появлении контейнеров, портовые операторы, портовые власти и судовладельцы вскоре осознали, что контейнерные терминалы начинают, выдвигают абсолютно иные требования для процесса своей обработки. Эффективная работа терминала требует тщательного анализа всей транспортной системы и значительных капиталовложений.

Соответственно в 60-х годах появились новые критерии к разработке уже контейнерного терминала, которые включали:

значительное уменьшение размеров транзитного склада; - значительное увеличение площади открытого хранения под контейнеры - порядка 20 га на причал, в зависимости от используемого перегрузочного оборудования и частоты судозаходов;

использование причальных рельсовых кранов грузоподъемностью от 30 до 50 тонн (2-4 на причал);

организация интенсивного освещения для круглосуточной работы;

установка эффективного оборудования и применение отработанных процедур на въездных воротах порта;

ограждение территории;

установка весов (для взвешивания контейнеров);

организация мастерских обслуживания контейнеров и шасси;

расширенные офисные помещения;

средства сопряжения с компьютерами на терминале;

средства радиосвязи для персонала.

Складская техника развивалась от вилочных погрузчиков 50-х годов грузоподъемностью 3-5 т к 50-тонным перегружателям, погрузчикам, контейнеровозам, ричстакерам, штабелерам, портовым тягачам, трейлерам - всему тому, что составляет предмет настоящей работы.

Общая тенденция сегодня состоит в том, чтобы выносить контейнерные терминалы из больших городов с их транспортными проблемами в пригородные зоны, где земля более доступна. Конечно, это не всегда возможно для регионов с ограниченным доступом к воде.

Современные терминалы в основном характеризуются развитой автоматизацией, расширенной технологией электронного обмена данными, использованием систем автоматической идентификации. На самих контейнерных терминалах или в непосредственной близости от них располагаются интермодальные объекты сопряжения с железнодорожной и автомобильной сетью.

Потребность людей в пространственном перемещении продуктов своего труда - одна из первых проблем промышленного способа производства. С точки зрения перевозчика естественно желание переместить, возможно, большую партию груза за кратчайшее время. Это желание лежит в основе развития двух обеспечивающих и взаимосвязанных инженерных направлений:

упаковка, тара, укрупнение грузового места и контейнеризация;

оборудование для погрузочно-разгрузочных работ для различных видов транспорта и складов. Мобилизирующими факторами в развитии этих направлений были войны и рыночная конкуренция:

выигрывает тот, кто умеет быстро перемещать тыловые запасы к линии фронта,

большую прибыль получает тот, кто быстрее и качественнее доставит товар на рынки сбыта.

Что касается функций портового терминала, то их условно можно разделить следующим образом:

основной функцией морского терминала является перемещение контейнеров между судном и наземным транспортным средством;

дополнительной функцией является прием экспортных (прибывающих на терминал) контейнеров с неполной загрузкой и их дальнейшая догрузка (консолидация), и таких же импортных (покидающих терминал) контейнеров с последующей доставкой неупакованного груза наземным транспортом. Функция перетарки контейнеров требует наличия крытых складов и защищенных от погодных воздействий фронтов погрузки-выгрузки. Все вместе это составляет грузовую контейнерную станцию, или склад комплектации.

Другой дополнительной функцией может являться обслуживание и ремонт контейнеров, а также хранение порожних контейнеров, для чего на терминале организуется специальное контейнерное депо.

Некоторые контейнерные терминалы в своей основной рабочей зоне выполняют лишь основные функции, перенося дополнительные в тыловую зону на некотором расстоянии от причала, где стоимость земли намного ниже. Другие терминалы проводят все эти операции на одних и тех же площадях непосредственно у причалов. В любом случае, должны иметься административные здания для управления и сбора информации об экспортных и импортных контейнерах, для планирования операций.

Существуют значительные различия в схеме прохождения через терминал импортных, экспортных и порожних контейнеров. За исключением некоторых коротких каботажных линий, когда контейнеры могут перегружаться с борта судна на рельсы или автотранспорт, всегда имеется два этапа прохождения контейнера через терминал. Более наглядная схема внутрипортового устройства обозначена на рисунке 15.

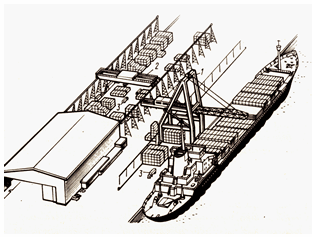

Рис.15. Функциональные зоны контейнерного терминала

Импортные контейнеры снимаются с борта судна и перемещаются в зону складирования (которая может и не прилегать к причалу непосредственно). Далее - обычно через несколько дней, контейнеры забираются из зоны складирования и помещаются на наземное транспортное средство для доставки по назначению.

Экспортные контейнеры прибывают в течение нескольких дней до прихода судна и помещаются в зону складирования поблизости от причала, но не в рабочей зоне причального фронта. Оттуда они в предписанном порядке будут погружаться на транспорт для доставки в рабочую зону и погрузки на отведенное место в трюме судна.

Порожние экспортные контейнеры обрабатываются по схеме экспортных контейнеров. Прибывающие морем порожние контейнеры обычно отделяются от загруженных и складируются в специальной зоне.

Размещение импортных контейнеров на терминале во многом зависит от дальнейшего способа их доставки: отправляемые железной дорогой, автомобильным транспортом контейнеры и контейнеры неполной загрузкой проходят терминал разными маршрутами и могут разделяться прямо после выгрузки с борта судна. Три категории контейнеров (экспортные, импортные, порожние) различаются следующим:

1. Предсказуемостью своего дальнейшего перемещения через терминал. Суда прибывают через более-менее предсказуемые интервалы времени, а забираются контейнеры из порта клиентами в непредсказуемые моменты времени. План погрузки на судно составляется одновременно с загрузкой экспортной зоны складирования, в то время как порядок вывоза контейнеров из импортной зоны практически непредсказуем. Следовательно, экспортные контейнеры можно складировать в 5-6 рядов без риска того, что нижние будут востребованы раньше верхних. Доступ к импортным контейнерам должен быть более-менее произвольным, что ограничивает высоту складирования 1-2 рядами во избежание излишней перештабелевки.

2. Временем поступления и достоверностью информации об отдельных контейнерах. Вообще, информация об экспортных контейнерах приходит раньше и проверяется легче, чем о контейнерах импортных. Основными сведениями об экспортных контейнерах является идентификационный номер, вес, размер, состояние, порт назначения, судоходная компания и название судна, класс груза по IMO. Обычно эти данные поступают и уточняются до прибытия контейнера на терминал. Соответственно, ему заранее отводится место на определенной площадке зоны складирования, где он и остается до прихода судна.

Эта же информация об импортном контейнере хотя и приходит до прибытия судна, но оказывается неполной. Она не может быть уточнена и проверена до момента фактической разгрузки. Ошибки в судовом плане погрузки довольно часты. Это вынуждает ряд операторов планировать перемещение импортных контейнеров не по предварительной информации, а на основании того, что они реально обнаруживают при разгрузке. Как следствие, вместо запланированного перемещения контейнеров между заданной ячейкой на борту судна и заданным местом на площадке складирования, что можно было бы сделать в случае безупречной предварительной информации, приходится вводить в компьютер номер и вес одного-двух следующих контейнеров под разгрузку. Сверяясь с хранимыми в памяти данными, система выдает инструкции по транспортировке груза - или сообщение об ошибке (например: о неполной загрузке, опасном грузе и т.д.), что вызывает задержки и дополнительные затраты.

3. Весом. Порожние контейнеры можно обрабатывать механизмами и специальными грузозахватными приспособлениями, не приспособленными для груженых контейнеров (например, захватами за два верхних и два нижних угла одной стороны). Кроме того, порожние контейнеры могут иметь ограничения по высоте складирования или размещения под гружеными из-за неустойчивости штабеля при сильном ветре.

Что касается схем механизации контейнерного перегрузочного комплекса, то этот вопрос можно рассмотреть по следующим параметрам. Главная задача контейнерного перегрузочного комплекса - сокращение стояночного времени транспортных средств, особенно морских судов, и ускорение продвижения грузовой массы в контейнерах через комплекс.

В портовый контейнерный перегрузочный комплекс входят следующие технологические объекты:

причалы с причальными перегружателями для одновременного приема, как правило, 2-3 судов-контейнеровозов;

сортировочная площадь для приема, технологического хранения и подготовки к отгрузке контейнеров, перегрузки контейнерного автомобильного транспорта;

площадка с козловыми кранами для приема и перегрузки железнодорожного контейнерного подвижного состава;

склад комплектации, оборудованный вилочными и другими погрузчиками, для перегрузки контейнеров, приема и перегрузки вагонов и автомобилей с неконтейнеризированными грузами (может быть вынесен за территорию комплекса).

Для перегрузки, штабелирования и перевозки контейнеров на сортировочной площади используют машины нескольких типов, тягачи и полуприцепы; портальные погрузчики; ричстакеры (см. рис.16) козловые краны на пневмоходу; мостовые перегружатели; мостовые краны (см. рис.17); фронтальные погрузчики (см. рис.18).

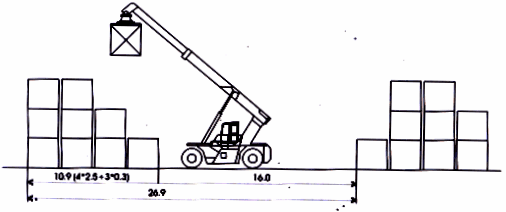

Рис.16. Организация штабеля ричстакером

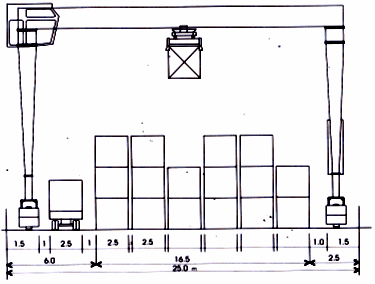

Рис.17. Организация штабеля мостовым перегружателем на пневмоходу

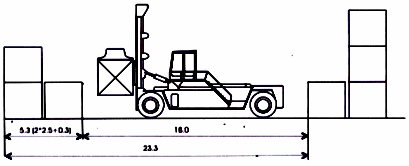

Рис.18. Организация штабеля фронтальным погрузчиком

Эти машины используются самостоятельно или в различных комбинациях, поэтому обычно говорят о применении определенных машин для тех или иных схем механизации перегрузки контейнеров.

Существуют основные схемы механизации перегрузки контейнеров на сортировочной площади с использованием: тягачей и полуприцепов, портальных погрузчиков, портальных погрузчиков и тягачей с полуприцепами, мобильных козловых кранов (на пневмоходу) и тягачей с полуприцепами, мостовых перегружателей и тягачей с полуприцепами, мостовых кранов и тягачей с полуприцепами, фронтальных погрузчиков, оборудованных контейнерным захватом.

Для схемы с использованием тягачей и полуприцепов характерно применение только в пределах перегрузочного комплекса мощных тягачей (как правило, с подъемным опорно-сцепным устройством) и магистральных или упрощенных полуприцепов. При этом контейнер всегда находится на полуприцепе. Схема механизации исключительно проста по технологии и организации работ. Применяемая техника отличается надежностью в эксплуатации. Техническое обслуживание и ремонт тягачей и трейлеров достаточно просты и не требуют наличия персонала высокой квалификации. Повреждаемость контейнеров незначительная. Стоимость покрытия сортировочной площади низкая, так как покрытие легкое. Вместе с тем необходимы большое число полуприцепов, что дорого, и большая территория для размещения контейнеров на полуприцепах, а также порожних контейнеров.

Схема с использованием портальных погрузчиков получила наибольшее распространение. Захватное устройство портального погрузчика размещено по его продольной оси и удерживает контейнер сверху. Поэтому контейнеры располагаются на площадках длинными рядами (торцами друг к другу), вдоль которых движется погрузчик. Дорожки для опор погрузчика отделяют ряды друг от друга. Ряды группируются в блоки, между которыми устанавливаются проезды. Чтобы передвижения погрузчика были минимальными, ряды располагают перпендикулярно линии причала. Длина ряда обычно составляет около 100 м. Наибольшая высота штабелирования - 4 яруса.

Схема с использованием портальных погрузчиков отличается высокой эксплуатационной гибкостью, так как в технологической линии на сортировочной площади используются машины только одного типа и эти машины автономны и отличаются высокой маневренностью. На один причальный перегружатель с учетом выполнения всех работ на комплексе требуется не более шести портальных погрузчиков. Численность персонала, обслуживающего два причальных перегружателя, - 22 чел. Капиталовложения в создание комплекса (с учетом необходимости тяжелых покрытий и высокой стоимости погрузчиков) считаются умеренными (средними). Однако эксплуатационные расходы оказываются высокими из-за недостаточной надежности и короткого срока службы машин, а также необходимости в высококвалифицированном персонале для их эксплуатации и ремонта. Эта схема особенно удобна для перегрузочных комплексов с повышенной долей импортных контейнеров в грузопотоке.

Схема с использованием портальных погрузчиков и тягачей с полуприцепами отличается от описанной выше тем, что портальные погрузчики используются только для формирования и разборки контейнерного штабеля на сортировочной площади, а также загрузки и разгрузки полуприцепов. Перевозка контейнеров к грузовым фронтам и обратно в этом случае выполняется тягачами с полуприцепами. Ряды контейнеров при этом располагаются параллельно линии причала.

Преимущество этой схемы состоит в возможности замены дорогостоящих погрузчиков сравнительно дешевыми тягачами с полуприцепами, а также сокращении пути перемещения погрузчиков. Количество портальных погрузчиков на один перегружатель уменьшается с шести до четырех, но при этом добавляются три-четыре тягача с полуприцепом. В результате снижается стоимость как эксплуатации, так и ремонта. Численность обслуживающего персонала несколько больше - до 28 чел на два причальных перегружателя. Однако потребность в высококвалифицированных рабочих уменьшается.

Рассмотренная схема удобнее схемы с использованием только портальных погрузчиков, если в грузопотоке преобладают контейнеры с экспортными грузами.

Схема с использованием мобильных козловых кранов на пневмоходу и тягачей с полуприцепами получила значительное распространение в последнее время. Обычно под пролетным строением козлового крана располагаются шесть линий для установки контейнеров (торцами друг к другу) и проезд для тягача с полуприцепом. В этом случае контейнеры укладываются в 4 - 5 ярусов. Кран движется вдоль контейнеров и выполняет операции по разгрузке полуприцепов и формированию штабеля, а также по разборке штабеля и загрузке полуприцепов. Тягачи с полуприцепами доставляют контейнеры с сортировочной площади к грузовым фронтам и обратно. Блоки контейнеров располагаются параллельно линии причала. Краны, будучи автономными, могут переходить от блока к блоку в направлении, перпендикулярном линии кордона, что является главным преимуществом схемы. Покрытие территории, как правило, комбинированное: легкие проезды для движения тягачей с полуприцепами, тяжелые дорожки для движения кранов и тяжелые плиты для установки контейнеров.

На два причальных перегружателя (с учетом выполнения всех других работ на комплексе) требуется семь-восемь козловых кранов на пневмоходу. Количество тягачей с полуприцепами зависит от количества контейнеров на автопоезде, размеров комплекса и схемы организации движения. Для обслуживания комплекса с двумя причальными перегружателями необходимо до 29 чел. высокой и средней квалификации. Расходы на ремонт кранов, особенно их ходовой части, значительны. По эксплуатационной гибкости козловые краны на пневмоходу и тягачи с полуприцепами уступают портальным погрузчикам, поскольку козловой кран не перевозит контейнеры к грузовым фронтам и складу комплектации. Повреждаемость контейнеров умеренная. Работа козловых кранов может быть полностью автоматизирована.

Схему с использованием мостовых перегружателей на рельсовом ходу и тягачей с полуприцепами отличает исключительно хорошее использование площади комплекса и высокая надежность. Главные недостатки схемы - высокая стоимость и малая эксплуатационная гибкость. Под пролетным строением мостового перегружателя располагаются до 24 рядов контейнеров, укладываемых в 5 - 6 ярусов, и проезд для тягачей с полуприцепами. Покрытие обычно комбинированное: необходимы очень тяжелые плиты для укладки контейнеров, так как число ярусов контейнеров велико. Расходы на ремонт относительно невелики.

Для полной загрузки двух причальных перегружателей может потребоваться до шести мостовых перегружателей. Для транспортных работ наиболее эффективно использование тягачей с несколькими прицепами - автопоездов. Для работы на комплекс необходимо 26 чел. персонала высокой и средней квалификации. Работа мостовых перегружателей поддается полной автоматизации наиболее простыми средствами.

Схема с мостовыми перегружателями является наиболее эффективной при большой пропускной способности комплекса, размещаемого на ограниченной или очень дорогой территории.

Схема с использованием мостовых кранов и тягачей с полуприцепами (см. рис. 19) находит применение главным образом в случае, если площадь для установки контейнеров выполняется крытой, например при размещении комплекса в суровых климатических условиях. Имея пролет, равный 34 м, мостовой кран перекрывает восемь рядов контейнеров и проезд для двухрядного движения тягачей с полуприцепами. Два причальных перегружателя обслуживают до восьми мостовых кранов. Из кранов всех типов мостовые наиболее просты по устройству. Для работы на комплексе необходимо до 29 чел. персонала средней квалификации. Стоимость комплекса высокая из-за дороговизны крытого склада (необходима большая несущая способность кровли).

Рис. 19. Перегрузочный комплекс с мостовыми кранами: 1 - причальный перегружатель, 2 - мостовой кран, 3 - тягачи с полуприцепами

Схема с использованием универсальных фронтальных и боковых погрузчиков, оборудованных контейнерными захватами, применяется при небольших грузопотоках (до 50 тыс. TEU в год). В этом случае наиболее часто используются фронтальные погрузчики, которые могут укладывать контейнеры в 4 яруса в двух - или многорядные блоки. Главное преимущество схемы - эксплуатационная гибкость, особенно при наличии двухрядного блока, требующего минимума перестановок при выборке любого контейнера. Погрузчик может формировать и разбирать штабель, загружать и разгружать платформы и автотранспорт, транспортировать контейнеры, а также работать с другими грузами.

К недостаткам схемы относится сложность работы погрузчика между опорами перегружателя, в связи, с чем перевозка контейнеров к морскому фронту и обратно часто выполняется тягачами с полуприцепами. Для работы фронтального погрузчика требуется очень тяжелое покрытие, кроме того, он использует площадь хуже, чем портальный. В случае укладки экспортных контейнеров в двухрядный блок в 3 яруса, импортных - в полтора и при равном их количестве в грузопотоке на 1 га размещается 275 TEU. Грузоподъемник погрузчика подвержен частым поломкам при перевозке контейнеров. Потребность в производственном персонале - 26 чел. на два причальных перегружателя.

В этой схеме часто используются тяжелые универсальные краны, приспособленные или оборудованные для перегрузки контейнеров.

Анализ статистических данных работы 262 перегрузочных комплексов в портах всех континентов позволил оценить распространение технологических схем (по состоянию на 2003 г) и некоторые их показатели. Более 46% обследованных комплексов, полностью или частично используют козловые краны на пневмоходу и мостовые перегружатели, 30% - портальные и 23,6% - вилочные погрузчики. Около трети всех комплексов располагают территорией для складирования, составляющей 10 тыс. TEU и более. При этом на 44% комплексов имеет место двухъярусное и на 46,6% - трехъярусное штабелирование.

Далее, в приложении 1представлен сравнительный анализ, описанных выше схем механизации контейнеров. Следует подчеркнуть, что на Западном районе ОАО "НМТП" применяется схема механизации с использованием портальных перегружателей и тягачей с полуприцепами.

2.2 Характеристика технологической схемы перевалки контейнеров ОАО "НМТП" и требования безопасности при перегрузке контейнеров

Основным технологическим документом, регламентирующим процесс погрузки или разгрузки контейнеров, является рабочая технологическая карта. РТК - предназначена для описания необходимых операций при погрузочно-разгрузочных работах. Она отражает различные варианты работ (вагон - судно, склад - судно, судно - вагон, вагон - склад - судно, судно - склад и другие), характеристики груза (удельно погрузочный объем, масса одного грузового места, длина, ширина, диаметр наружный и внешний), подъемно-транспортное оборудование, показатели технологического процесса (технологические схемы, класс груза, расстановка рабочих по технологическим операциям, расстановка машин, производительность линии) и непосредственно описание погрузочно-разгрузочного процесса (это описание может включать судовую, вагонную, складскую и другие операции, а также раздел о безопасности труда и окружающей среды).

РТК составляется на основе типовых способов и приемов обработки грузов, требований безопасности при проведении ПРР, в соответствии с утвержденными правилами, и других документов, Заверяется генеральным директором ОАО "HMTП", начальниками грузовых районов, коммерческого отдела, отдела механизации, подразделения по охране природы, помощником начальника ОАО "НМТП" по технике безопасности и отделом труда и заработной платы. Показатели технологического процесса перегрузки контейнеров приведены в таблице 19.

Таблица 19

Показатели технологического процесса

Технологи-ческая схема	Расстановка (рабочих/машин) по технологической схеме						Производительность технологи-ческой линии, TEU/смену
	Автотранс-портная или вагонная	Внутрипорто-вая транспортная	Склад-ская	Кор-донная и переда-точная	Судовая	Всего
Палуба- кр (спредер) - Т(Р-Т) - АП - ск и обратно	-	1/1	1/1	4/1	2/-	8/3	61

Помимо сводной таблицы по показателям технологического процесса, в Рабочей Технологической Карте перегрузки указываются следующие характеристики: длина, ширина, высота, масса груза (см. табл. 20)

Таблица 20

Краткая характеристика груза

Характеристика груза	Значение
Длина, мм	6058 (20 фут); 12192 (40 фут)
Ширина, мм	2438
Высота, мм	2438 - 2591
Масса, кг	до 30000

Вышеуказанные данные показывают, что производительность технологической линии по данной схеме составляет 61 TEU за одну смену, а одна смена составляет 8 часов.

Данная технологическая схема перевалки контейнеров предусматривает использование следующего перегрузочного оборудования, грузозахватных приспособлений и инвентаря (см. табл.21):

Таблица 21

Подъемно транспортное оборудование

Наименование	Грузоподъемность, т	Количество по номеру технологической схемы
Портальный кран	10 - 40	1
Кран "Готвальд"	63	1
Спредер	20 - 30	1
Автопогрузчик со спредером (ричстакер)	40	По потребности
Погрузчик с двухвилочным захватом	10 - 25	1
Грузозахват для контейнеров	10 - 30	По потребности
Тягач		1
Ролл-трейлер		3
Инструмент и приспособления		По потребности

Таким образом, подводя итог анализу РТК, следует отметить, что грузоподъемность крана "Готвальд", используется малоэффективно. В этой связи возникает возможность рассмотрения предложения по увеличению производительности имеющихся мощностей. Данное предложение заключается во внедрении спредера, с промежуточными замками для подъема двух 20 - футовых контейнеров одновременно. Это существенно отличает внедряемую схему обработки контейнеров, от указанной в РТК. При том, что внести рассматриваемые конструктивные изменения возможно за счет использования сил порта, снижая сумму финансовых затрат. С операционной точки зрения имеются три критически важных характеристики перегружателя: грузоподъемность, вылет и высота подъема. Другими параметрами, которые следует учитывать при составлении спецификации на кран, является вылет тыловой консоли, колея, просвет между опорами, просвет и общая высота портала. Таким образом, первостепенным становится вопрос полного использования грузоподъемности.

Грузоподъемность измеряется в тоннах "под спредером" или "на канатах". Первая характеристика более полезна с эксплуатационной точки зрения, поскольку исключает вес самого спредера (до 10 тонн), уменьшающего полезную нагрузку. Хотя по стандартам ISO сегодня максимальный вес 40-футового контейнера составляет 30480 кг, разумно предполагать, что за срок службы крана эти стандарты могут быть пересмотрены. Возможность стандартизации контейнеров длиной 45 и 48 футов и более уже обсуждается, равно как растет число контейнеров высотой 9 и 9 ½ футов. Грузоотправители весьма настойчивы в своих требованиях перевозки нестандартных контейнеров, превышающих ограничения ISO. Следует учитывать и перегрузку стандартного контейнера, равно как и необходимость снятия судовых люковых крышек, вес которых может превышать 30 тонн.

Другим обстоятельством так же, диктующим использовать грузоподъемность крана полностью, является требование выполнения "спаренного подъема", когда два 20-футовых контейнера захватываются одновременно. Поскольку каждый из них имеет максимальный вес 24 тонны, возможный вес под спредером может оказаться 48 тонн, что позволяет нам максимально использовать грузоподъемность крана "Готвальд", входящего в рассматриваемую технологическую схему. Основываясь на предлагаемой транспортной схеме, технологический процесс будет проходить следующим образом:

Внутрипортовая транспортная операция. Внутрипортовая транспортировка контейнеров осуществляется фронтальными контейнерными погрузчиками (ТС2.6 7.9) в соответствии с требованиями раздела 2 ТСПВР либо с использованием ролл-трейлеров, буксируемых тягачами (ТС4.5) в соответствии с требованиями раздела 3 ТСПВР.

Погрузчиками с двухвилочными захватами транспортируются только контейнеры, имеющие соответствующие вилочные проемы. Погрузчиками, оснащенными грузозахватами для крупнотоннажных контейнеров транспортируются все контейнеры соответствующего типа и массы.

Запрещается нахождение людей в контейнере во время движения в нём погрузчика.

Складская операция. Формирование и расформирование штабеля контейнеров на складе производится краном (ТС2.8) или контейнерным фронтальным погрузчиком (ТСЗ.4,5,6,7,9).

Контейнеры, имеющие соответствующие вилочные проемы перемещаются погрузчиками с двухвилочными захватами. Погрузчиками, оснащенными грузозахватом для крупнотоннажных контейнеров, перемещаются контейнера соответствующей массы и типа.

Складирование контейнеров должно осуществляться в соответствии с утвержденной схемой и разметкой складской площади, регламентирующей размеры штабелей, величины расстояний между ними и отдельно стоящими контейнерами.

Для складирования порожних контейнеров должна быть выделена отдельная зона. Разрешается складирование порожних контейнеров в два яруса по высоте без дополнительных креплений.

Контейнеры второго и последующих ярусов по высоте должны устанавливаться только фитингами днища на фитинги крыши контейнера предыдущего яруса.

Смещение угловых фитингов смежных, а также не смежных по высоте контейнеров не должно превышать 25 мм в поперечном и 38 мм в продольном направлениях.

Покрытие сортировочных и складских площадок должно быть ровным, чтобы контейнер при установке опирался на четыре угловых фитинга.

При складировании контейнеров, допускающим нахождение на штабеле, необходимо по периметру в каждом ярусе делать уступы шириной в один контейнер. Установка контейнеров краном в штабель производится подрядно, начиная установку при наибольшем вылете стрелы крана. Двери контейнера располагаются внутрь штабеля

Кордонная и передаточная операции. Погрузка контейнеров на судно или выгрузка из него производится краном, оснащенным спредером улучшенной конструкции.

Судовая операция. Раскрепление, крепление контейнеров производится под руководством производителя работ в соответствии с п.17.1,17.2,17.3 ТСПВР и инструкцией по охране труда.

В (из) подпалубное(го) пространство(а) могут перевозиться контейнеры масса которых не превышает грузоподъемности погрузчика (по диаграмме грузового момента), который может использоваться в грузовом помещении исходя из допускаемых нагрузок на палубу.

В (из) подпалубное(го) пространство(а) могут перевозиться контейнеры масса которых не превышает грузоподъемности погрузчика (по диаграмме грузового момента), который может использоваться в грузовом помещении исходя из допускаемых нагрузок на палубу.

В подпалубном пространстве штабель формируется вертикальными рядами.

Загрузка (разгрузка) просвета люка и верхней палубы производится поярусно (в один контейнер) по всей площади погрузки (выгрузки).

Подача контейнеров на судно (и выгрузка из него) производится краном, оснащенным спредером усовершенствованным дополнительными промежуточными замками.

Размещение и крепление контейнеров на специализированных судах производится в соответствии с судовой документацией по размещению и креплению контейнеров. При отсутствии судовой документации размещение и крепление контейнеров на судах производятся в соответствии с "Правилами перевозки грузов в контейнерах морским транспортом" РД31.11.21.18-96) и "Правилами безопасности морской перевозки генеральных грузов. Общие требования и положения " РД31.11.21.16-96.

Далее целесообразным будет рассмотрение требований по безопасности при перегрузке контейнеров. Прежде всего необходимо осветить опасные производственные факторы, к которым относятся:

опасность падения человека с контейнера при ручной строповке и отстроповке;

опасность зажатия человека между висящим на крюке крана контейнером и стенкой;

опасность зажатия человека между контейнером и стенкой (другим контейнером или грузом) при перемещении его погрузчиком;

опасность падения, опрокидывания контейнера при подъеме в случае неполного (не на все штыки) захвата контейнера спредером;

опасность опрокидывания контейнера при его перемещении автотранспортом при резком повороте.

Ручная строповка и отстроповка крупнотоннажных контейнеров может применяться в исключительных случаях, а именно:

Захват (присоединение) контейнера производится не на все штыки.

Наблюдается явная деформация фиттинговых отверстий.

Необходимость ручной строповки в каждом отдельном случае определяет производитель работ.

Осматривать застропленный контейнер, находясь под ним, запрещается.

Одновременное выполнение работ по погрузке (выгрузке) и крепление (раскрепление) контейнеров на смежных участках палубы и в трюмах универсальных судов запрещается.

Переход от одного контейнера на другой, если расстояние между ними составляет более 0,5м, должен осуществляться только с помощью переходных трапов (мостиков), оборудованных леерными ограждениями с обеих сторон.

Подъем на контейнер и спуск с него производится по приставной лестнице, оборудованной противоскользящими башмаками и устройством для закрепления верхнего конца лестницы за контейнер. При этом по лестнице разрешается подниматься только на один ярус контейнеров.

Подъем, перемещение и опускание контейнеров должны выполняться плавно, без рывков, с замедленным движением при приближении к месту установки.

Запрещается нахождение людей в момент установки (снятия) контейнеров на железнодорожных платформах и автомобильных прицепах, а также между застропленным и рядом стоящим контейнером (или другим препятствием).

Другие, особые меры безопасности, если они необходимы в каждом конкретном случае, определяет производитель работ.

Дополнительные требования. Возможность перевозки контейнера автопогрузчиком определяет производитель работ в зависимости от массы и габаритов контейнера. При наличии у контейнеров типоразмеров 1СС,1С, 1СХ с торцевыми дверями закрытых снизу вилочных проемов с расстояниями между их центрами - 2050 +/-50мм разрешается подъем и перемещение погрузчиком с вилочным захватом как порожних так и груженых контейнеров. .

При наличии у контейнеров с торцевыми дверями закрытых снизу вилочных проемов с расстояниями между их центрами 900 +/-50мм разрешается подъем и перемещение погрузчиком с вилочным захватом как порожних, так и груженых контейнеров типоразмеров 1Д,1ДХ и только порожних контейнеров типоразмеров 1СС,1С.1СХ. Вилы для взятия контейнера должны иметь ширину не менее 200 мм и входить в вилочные проемы на длину не менее 1825 мм.

Запрещается перегружать контейнеры с открытыми дверями 9.3 Выбракованные неисправные контейнеры должны быть перевезены в специально отведенное для них место. Устанавливать неисправные контейнеры в общий штабель запрещается. При перегрузке неисправных контейнеров должны соблюдаться меры, обеспечивающие безопасность производства работ. Запрещается разворачивать контейнер, перегружаемый при помощи крана вручную, без применения оттяжек или специальных шестов с резиновыми наконечниками.

3. Расчет показателей эффективности от внедрения новой техники

3.1 Определение производительности перегрузочных машин по технологической схеме

Использование спредера с промежуточными замками для перегрузки двух 20-и футовых контейнеров одновременно, приводит к увеличению не только производительности крана и технологической линии, но и увеличению цикла крана. Это следствие того, что потребуется более количество времени при их обработке.

Произведем расчеты производительности крана при условии использования промежуточных замков на спредере крана.

При работе машин циклического действия производительность рассчитывается по следующей формуле:

, ………………………… (7)

где G - масса груза в подъеме, т;

Тц - время цикла крана, с.

Масса подъема определяется следующим образом:

, (8)

где n - количество мест в одном подъеме;

m - масса одного места, т.

Время цикла поворотного крана с учетом совмещения операций:

, (9)

где Тц - время цикла поворотного крана, с.

, (10)

где tз1 - время захвата груза, с (принимается равным 55 с);

tх2 - время на перемещение с грузом, с;

tо2 - время отщепки груза, с (время отсоединения спредера от контейнеров, принимается равным 50 с);

tхп - ход порожнем, с.

, (11)

где tп - время подъема груза, с;

tnb - время поворота стрелы, с;

tо - время опускания груза, с учетом совмещения операций, с.

, (12)

где hn - высота подъема груза, м (принимается равной 30 м);

Vn - скорость подъема груза, м/с (принимается равной 0,9 м/с);

tр, tm - соответственно время разгона и время торможения, с (принимается равным 1 с).

, (13)

где L - угол поворота стрелы (принимается равным 85°, градусов);

n - частота вращения стрелы, оборотов/минуту.

, (14)

где hо - высота опускания груза, м (принимается равной 15 м);

Vо - скорость опускания груза, м/с (принимается равной 1,16 м/с).

Для простоты сравнения данных, все значения сведены в таблицу 22.

Таблица 22

Производительность портального крана

Показатель			По ТС без использования промежуточных замков на спредере крана		По ТС с использованием промежуточных замков на спредере крана
1			2		3
Определение массы груза в подъеме: Масса одного места, т			24,00		24,00
Количество мест в подъеме, единиц Масса груза в подъеме, т			1,00 24,00		2,00 48,00
Время подъема груза: Высота подъема груза над головкой рельсов, м	30,00	30,00
Скорость подъема груза, м/с Время разгона, с Время торможения, с Время подъема груза, с			0,90 1,00 1,00 34,40		0,90 1,00 1,00 34,30
Время поворота стрелы: Угол поворота стрелы, градусы Частота вращения стрелы, оборотов/минуту Время поворота стрелы, с			85,00 5,40 16,50		85,00 5,40 16,50
Время опускания груза: Глубина опускания груза ниже головки рельсов, м Скорость опускания груза, м/с Время опускания груза, с			15,00 1,16 13,93		15,00 1,16 13,93
Время цикла поворотного крана: Время захвата груза, с Время на перемещение с грузом, с Время отцепки груза, с Ход порожнем, с Время цикла поворотного крана, с			55,00 64,73 28,00 64,73 180,53		55,00 64,73 50,00 64,73 202,53
Время цикла крана поворотного крана с учетом совмещения операций, с			162,48		182,28
Производительность крана, т/ч			531,75		944,88

3.2 Определение себестоимости перегрузочных работ

Существующая практика определения средней себестоимости переработки 1 тонны груза дает возможность оперативно оценить влияние организационно-технических факторов на перегрузочный процесс и наметить пути снижения себестоимости непосредственно в ходе его. Это позволяет оценить экономическую эффективность принятой технологии, выбрать наиболее рациональные технологические схемы перегрузки грузов. Себестоимость (в руб. /т) перегрузки 1 тонны грузa по одной технологической схеме, т.е. себестоимость одной тонно-операции включает в себя затраты порта: на заработную плату Rзпл портовых рабочих, распорядительского и административно-управленческого аппарата; на содержание перегрузочных машин Rмех; на содержание причалов и гидротехнических сооружений Rгтс; на содержание малоценного быстроизнашивающегося инвентаря Rмби; прочие расходы Rnp (на электроэнергию для освещения причала, складов, портовой территории и т.д.):

, (15)

где Rзпл - расходы на заработную плату;

Rмех - расходы на содержание перегрузочных машин;

Rам - расходы на амортизацию и текущий ремонт;

Rмби - расходы на МБИ;

Rгтс - расходы на причалы и ГТС;

Rпр - прочие расходы.

Расходы на заработную плату. Расходы на заработную плату представляют собой сумму расходов на заработную плату портовых рабочих, непосредственно занятых на погрузо-разгрузочных работах, с доплатами, портовых рабочих, занятых техническим обслуживанием перегрузочных машин, распорядительского персонала и портовых рабочих, выполняющих вспомогательные работы по обеспечению перегрузочных операций, и персонала административно-управленческого аппарата:

, (16)

где Ксоц - коэффициент, учитывающий отчисления в фонд социального страхования (принимается равным 1,5);

Кпр - коэффициент, учитывающий премии портовым рабочим и персоналу административно - управленческого аппарата (принимается равным 4);

Кдоп - коэффициент, учитывающий дополнительную заработную плату за время отпусков и выполнение государственных и общественных обязанностей (принимается равным 3);

Rгр - расходы по заработной плате портовых рабочих, занятых непосредственно на погрузо-разгрузочных работах, руб.;

Rоб - расходы по заработной плате портовых рабочих, занятых техническим обслуживанием перегрузочной техники, руб.;

Rр-в - заработная плата распорядительского и вспомогательного персонала, руб;

Rа-у - заработная плата административно - управленческого аппарата, руб.

При этом:

, (17)

, (18)

, (19)

, (20)

где Fосн, Fоб - тарифная часовая ставка (руб. /чел-ч) соответственно за выполнение работ непосредственно по перегрузке грузов, за выполнение работ по техническому обслуживанию перегрузочных машин;

Кбр - коэффициент, учитывающий доплаты бригадиру комплексной бригады за руководство бригадой (принимается равным 1,03);

Кноч - коэффициент, учитывающий доплаты портовым рабочим за работу в ночное, праздничное и сверхурочное время (принимается равным 0,08);

toб - среднее время отводимое на обслуживания механизмов портальных кранов, автопогрузчиков и ролл-трейлера за час работы оборудования, ч. (для портальных кранов принимается равным 0,2 ч., для автопогрузчика, ролл-трейлера 0,06 ч);

nмаш - количество обслуживаемых машин, ед.

Для существующей и предлагаемой технологии расходы по заработной плате равны, так как в технологической схеме равное число портовых рабочих и перегрузочного оборудования.

Часовые тарифные ставки Fосн=153,91 руб. /ч., Fоб=195,31 руб. /ч., Nчел. =8 чел., Nмаш=3.

,

,

,

,

,

Полученные расчетным путем результаты по расходам на заработную плату сведем в таблицу 23:

Таблица 23

Расчет расходов на заработную плату, руб/ч

Вид расходов	Значение
Расходы по заработной плате портовых рабочих, занятых на ПРР	1366,70
Расходы по заработной плате портовых рабочих, занятых обслуживание техники	67,49
Заработная плата распорядительного и вспомогательного персонала	430,26
Заработная плата управленческого аппарата	372,89
Итого	40272,12

Расходы на содержание перегрузочных машин. Затраты (в руб) на содержание перегрузочных машин, приходящиеся на 1 час перегрузочного процесса по конкретной технологической схеме определяются по следующей зависимости:

, (21)

где ni - число однотипных перегрузочных машин, используемых при работе по технологической схеме;

Ri - часовой расход на содержание машины i-го типа, включающий в себя отчисления на амортизацию и текущий ремонт машины Rа-р, на электроэнергию при использовании портального крана Rэк, на топливо при использовании автопогрузчика и ролл-трейлера Rт и расходы на смазочные и обтирочные материалы Rс-о.

Часовой расход (в руб.) на амортизацию и текущий ремонт перегрузочной машины определяют по формуле:

, (22)

где Si - балансовая стоимость i-машины, руб.;

ai, bi - отчисления соответственно на амортизацию и текущий ремонт машины i-го типа,%;

Тн - продолжительность навигации, сут.

Стоимость электроэнергии затрачиваемой портальным краном за 1 час работы:

, (23)

где 3,3 - коэффициент, учитывающий работу двигателя при опробировании (т.е. потерь при включенных потребителей энергии);

по - коэффициент одновременной работы электродвигателей (принимается равным 0,9);

пд - коэффициент использования мощностей двигателей, равный для портального крана 0,91;

цэ - стоимость 1 кВт/ч электроэнергии, руб.;

Nкр - мощность электродвигателей портального крана, кВт.

Часовой расход на топливо при использовании автопогрузчиков и ролл-трейлера:

, (24)

где 3,3 - коэффициент, учитывающий работу двигателя при опробировании;

у - удельный расход топлива на 1 час работы, л;

цт - стоимость 1 литра дизельного топлива, руб.

Расходы на смазочные и обтирочные материалы Rс-о принимают равными 20% расходов на электроэнергию и топливо:

, (25)

Нормы отчислений на текущий ремонт и амортизацию по автопогрузчикам и ролл-трейлерам составляют соответственно b= 2,18%; a=3,28% и b=2,2%; a=3,2%; по портальному крану b=2,1%; a=3,19%.

По портальному крану (балансовая стоимость портального крана "Готвальд" составляет 30 000 000 рублей, средняя продолжительность навигации для всех видов техники составляет 360 сут).

,

По автопогрузчику балансовая стоимость 2 500 000 рублей и ролл-трейлеру (6 800 000 рублей):

,

,

,

Расходы на электроэнергию, потребляемую портальным краном за час работы.

Мощность двигателей портального крана - 540 кВт/ч., стоимость 1 кВт электроэнергии - 2,08 руб.

,

Расходы на топливо для автопогрузчика и ролл-трейлера:

Удельный расход топлива соответственно 10 и 13 л/ч., стоимость 1 л дизельного топлива 20 рублей.

,

,

,

Расходы на смазочные и обтирочные материалы составляют 20% от расходов на электроэнергию и топливо:

,

Полученные результаты сведем в таблицу 24:

Таблица 24

Расходы на содержание перегрузочного оборудования, руб/ч

Вид расходов	Значение
Расходы на амортизацию и текущий ремонт	34278,00
Расходы на электроэнергию для крана	3035,70
Расходы на топливо	1518,00
Расходы на смазочные и обтирочные материалы	910,74
Итого	39742,44

Расходы на содержание причалов и гидротехнических сооружений. Суммарные расходы (в руб.) на содержание причалов и гидротехнических сооружений включают в себя расходы на амортизацию и текущий ремонт, приходящийся на 1 ч. перегрузочного процесса и определяются по следующей зависимости:

, (26)

где Sпр - средняя стоимость одного погонного метра причала, руб. /мин.;

Lпр - средняя длина причала, м;

a, b - отчисления соответственно на амортизацию и текущий ремонт причала и ГТС,%

Тн - средняя продолжительность навигации, сут.

Средняя длина причалов, отведенных под разгрузку контейнеров составляет 280 м, средняя стоимость погонного метра причала принимается при расчетах равной 160 000 руб. /м.

Отчисления на амортизацию и текущий ремонт составляют 30% и 12%. Средняя продолжительность навигации для причалов принимающих под разгрузку контейнера 360 сут.

,

Расходы на износ малоценного и быстроизнашивающегося инвентаря. Данный вид расходов определяется за один час работы по формуле:

, (27)

где Аизн - норматив износа (для генеральных грузов принимается равным 0,9);

Р - производительность крана, т/ч;

kтр - коэффициент транзитности (при перегрузке контейнеров по варианту склад-судно равен 0,7).

Результат вычислений и исходные данные можно представить в виде таблицы 25:

Таблица 25

Расходы на износ МБИ, руб. /ч.

Показатель	Значение
	По ТС без использования промежуточных замков на спредере крана	По ТС с использованием промежуточных замков на спредере крана
Норматив износа, %	0,90	0,90
Производительность крана, т/ч	183,00	305,60
Итого расходы на износ МБИ, руб. /ч.	214,11	357,55

Прочие расходы. Усредненное значение прочих расходов рассчитывается как 20% от суммы расходов на заработную плату работников, содержание перегрузочных машин, амортизацию гидротехнических сооружений и причалов, износ малоценного быстроизнашивающегося инвентаря. В эту группу расходов входят расходы на содержание аппарата управления, расходы на электроэнергию для освещения причалов, расходы на уборку причалов и прочие расходы.

, (28)

Значение Rпр определим и приведем в таблице 26, для двух технологий:

Таблица 26

Прочие расходы, руб./ч

Показатель	Значение
	По ТС без использования промежуточных замков на спредере крана	По ТС с использованием промежуточных замков на спредере крана
Итого расходы на зарплату	40272,12	40272,12
Итого расходов на содержание машин	39742,44	39742,44
Итого расходов на содержание причалов и ГТС	2177,70	2177,70
Итого расходов на износ МБИ	622,00	1105,50
Итого	16562,85	16659,55

Таким образом рассчитаем общие расходы порта при проведении ПРР за один час, (руб./ч).

По ТС без использования промежуточных замков на спредере крана:

,

По ТС с использованием промежуточных замков на спредере крана:

.

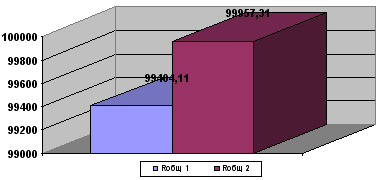

основании приведенных данных построим диаграмму (см. рис. 20).

На Рис. 20. Динамика общих расходов, руб/ч

На основании таблицы 26 и рисунка 20 видна разница между общими расходами по ТС без промежуточных замков на спредере крана и ТС с промежуточными замками. Результатом этой разницы послужил тот факт, что при увеличении грузооборота, с учетом нововведений, возрастает необходимость в большем использовании МБИ, что и отражено на приведенных материалах.

Однако следует отметить положительную тенденцию, заключающуюся в том, что при большом увеличении грузооборота технологической линии, величина общих расходов увеличивается незначительно, что в свою очередь является важным фактом при проведении сравнительного анализа двух технологических схем. Также положительным является тот факт, что численность человек, находящихся на линии продолжает оставаться неизменным, что в свою очередь не несет дополнительных расходов.

Зная производительность комплекса (т/ч) по каждой технологической схеме и сумму расходов (руб./ч) на производство разгрузочных операций определим себестоимость работ по технологиям:

Таблица 27

Определение себестоимости при перегрузке контейнеров, руб. /т.

3.3 Анализ себестоимости перегрузки контейнеров по технологической схеме

Для проведения анализа себестоимости перегрузки контейнеров по технологической схеме необходимо рассмотреть вычисления, проводившееся в предыдущем пункте и далее, основываясь на результатах таблицы 27, определим процент выполнения и отклонения.

Таблица 27

Определение процента выполнения и отклонения

Показатель	% выполнения	Отклонение
Производительность, т/ч	166,99	122,60
Расходы, руб/ч	100,21	172,12
Себестоимость, руб/ч	60,01	-175,36

Исходя из результатов, полученных в таблице 27 можно сделать вывод, что производительность в результате внедрения промежуточных замков на спредере крана возросла на 122,6 т/ч, и по ТС с их использованием стала составлять 305,6 т/ч, тогда как расходы на перегрузочные работы при этом увеличились незначительно, и равны 80422,42руб/ч. В результате себестоимость снизилась на 175,36руб/ч.

Проведем более подробный анализ и определим, какой из факторов привел к снижению себестоимости и в какой степени. Для этого составим таблицу 28.

Таблица 28

Определение индексов

Показатель	Фактор	Формула	Значение
К1	R	%вып. / 100	1,0021
К2	P	%вып. / 100	1,6699
К	S	%вып. / 100	0,6001
Δ1		К1 - 1	0,0021
Δ2		1/ К2 - 1	-0,4011
ΔК		1 - K	-0,3999
ΔК1		Δ1+ ½ Δ1 Δ2	0,0017
ΔК2		Δ2 + ½ Δ1 Δ2	-0,4015
ΔS		S2 - S1	-175,36

, (29)

, (30)

где ΔSr - влияние эксплуатационных расходов на себестоимость;

ΔSp - влияние производительности на себестоимость.

При проверке значение ΔS:

, (31)

3.4 Доходы и прибыль от разгрузочных работ

До 1992 года тарифы на перегрузочные работы устанавливались по принципу аккордных ставок за комплекс перегрузочных операций и сопутствующих им работ и услуг. Основу размеров аккордных ставок за перегрузочные работы составляла средневзвешенная себестоимость переработки 1 физической тонны груза в портах выделенных тарифных районов. При этом в Черноморско-Азовском, Балтийском и Азовском бассейнах выделяли по одному тарифному району, в каждый из которых входили все порты перечисленных бассейнов.

В настоящее время аккордные ставки за переработку 1 т груза устанавливаются на контрактной основе и для различных владельцев грузов могут быть неодинаковы. В среднем, аккордная ставка при обработке контейнеров 500 - 530 USD (505 руб. /т).

Доходы от погрузочно-разгрузочных работ за 1 час работы комплекса определяются по следующей зависимости:

, (32)

где Р - производительность комплекса, т/ч;

Fак - аккордная ставка за перегрузку 1 т груза, руб. /т.;

Разница в производительности существующей и модернизированной технологии приводит к различным доходам.

По технологии без использования промежуточных замков на спредере крана:

По технологии с использованием промежуточных замков на спредере крана:

,

Разница в доходах составляет:

, (33)

,

В системе показателей, определяющих экономические результаты работы перегрузочного комплекса, важную роль играет прибыль. Показатель прибыли наиболее полно и всесторонне отражает использование средств, поэтому прибыль выступает в качестве одного из ведущих показателей, характеризующих конечный результат деятельности перегрузочного комплекса.

Прибыль - это с одной стороны, основной источник фондов предприятия, с другой - источник доходов государственного и местного бюджетов. Важно учитывать не только размер и рост прибыли, но и уровень рентабельности, знать, сколько прибыли получено на каждый рубль производственных фондов.

Прибыль за 1 час работы комплекса по технологии без использования промежуточных замков на спредере крана составляет:

, (34)

,

Прибыль за 1 час работы комплекса по технологии c использованием промежуточных замков на спредере крана составляет:

, (35)

,

Разница в прибыли за 1 час равна:

, (36)

Экономический анализ и сравнительная оценка различных вариантов организации перегрузочного процесса, метода организации труда на перегрузочных работах, а также изменение новой технологии и техники осуществляется с помощью ряда экономических показателей, среди которых выделяют не только себестоимость, но и обобщающие показатели, в число которых входят:

Темпы роста экономических результатов работы по сумме доходов и по сумме прибыли:

, (37)

, (38)

Рентабельность грузовых работ:

, (39)

Fак - аккордная ставка за переработку 1т груза;

S - себестоимость переработки 1 т груза, руб/ч.

По технологии без использования промежуточных замков на спредере крана:

,

По технологии с использованием промежуточных замков на спредере крана:

,

Уровень доходности - поступление валовых доходов на 1 рубль эксплуатационных затрат:

, (40).

По технологии без использования промежуточных замков на спредере крана:

,

По технологии с использованием промежуточных замков на спредере крана:

.

4. Темп роста производительности труда по сумме доходов:

, (41)

,

Для более наглядного представления, полученные результаты сведены в таблицы 29 и 30.

Таблица 29

Динамика изменения показателей перегрузочного процесса по технологическим схемам

Показатель	По ТС без использования промежуточных замков на спредере крана	По ТС с использованием промежуточных замков на спредере крана	Отклонение
1. Доходы, руб/ч	319050,00	566928,00	247878,00
2. Прибыль, руб/ч	219646,69	466970,69	247324,00
3. Рентабельность,%	221, 20	467,60	246,40
4. Уровень доходности	3, 20	5,60	2,40

Исходя из полученных данных, на основании таблицы 30, можно отметить в целом положительную динамику в изменении показателей перегрузочного процесса, исходя из технологических процессов с использованием промежуточных замков на спредере крана и без их использования.

Таблица 30

Темпы роста экономических результатов

Показатель	Значение
Темп роста экономических результатов работы по сумме доходов	1,77
Темп роста экономических результатов работы по сумме прибыли	2,12
Темп роста производительности труда по сумме доходов	3,76

Расчет суммарных приведенных затрат и экономического эффекта от внедрения промежуточных замков на спредере крана

Суммарные приведенные затраты, связанные с переработкой груза при данной схеме механизации и технологии погрузочно - разгрузочных работ, рассчитываются по формуле:

(42)

где Sуд - удельная себестоимость погрузочно-разгрузочных работ, руб. /т.;

Qr - годовой грузооборот причала, т;

Е - нормативный коэффициент относительной эффективности капиталовложений;

Км - капиталовложения в перегрузочное оборудование, руб.;

Кпр - капиталовложения в причалы, руб.;

Ксп - капиталовложения в средства пакетирования, (в нашем случае принимается равным нулю, так как отсутствуют средства пакетирования), руб.;

a, b процент отчислений на амортизацию и текущий ремонт средств пакетирования.

Суммарные приведенные затраты рассчитываются следующим образом:

По ТС без использования промежуточных замков на спредере крана:

По ТС с использованием промежуточных замков на спредере крана:

Экономический эффект составит:

(43)

Таблица 31

Суммарные приведенные затраты и экономический эффект

4. Анализ производственного травматизма при перегрузке контейнеров на примере западного района оао'нмтп"

4.1 Контейнеризация системы грузовых перевозок

Перевозка грузов в крупнотоннажных контейнерах международного стандарта стала неотъемлемой частью транспортной системы России.

Контейнерная транспортная система создавалась на базе теоретических и прикладных разработок, выполняемых научно-исследовательскими институтами морского, железнодорожного и автомобильного транспорта. На практике формировались основные элементы этой прогрессивной системы грузовых перевозок.

Морской транспорт стал первым осуществлять перевозки каботажных и внешнеторговых грузов в крупнотоннажных контейнерах в целях поддержания своей конкурентоспособности на мировом рынке.

Развитие контейнерных перевозок имеет важное хозяйственное значение, так как позволяет повысить качество и надежность транспортного процесса, обеспечить сохранность и ускорить доставку груза, снизить расходы упаковочных материалов, уменьшить занятость рабочих на трудоемких и вспомогательных работах, улучшить обеспеченность страны трудовыми ресурсами. Ценой всей этих достижений, становится здоровье или даже жизнь людей, участвующих в данном производственном процессе.

В процессе рассмотрения результатов работы контейнерной транспортной системы, встает проблема травматизма и несчастных случаев на производстве, решением которой нельзя пренебрегать.

Основные причины несчастных случаев: неудовлетворительная организация производства работ и рабочего места; нарушение пострадавшим трудовой и производственной дисциплины (в т. ч. пренебрежение опасностью и требованиями охраны труда, нахождение в состоянии алкогольного опьянения); нарушение технологического процесса.

Особо вызывает тревогу неудовлетворительная обстановка с соблюдением законодательных нормативных требований по охране труда, созданием и обеспечением работы системы управления охраной труда в малых частных транспортных организациях, на предприятиях с неустойчивым финансовым положением. Службы (специалисты) и комиссии по охране труда, как правило, или пассивны или вовсе отсутствуют, руководители предприятий не проходят своевременного обучения и проверки знаний по охране труда, не уделяют должного внимания вопросам охраны труда.

4.2 Методы исследования несчастных случаев и травматизма на производстве

Несчастные случаи на производстве следует рассматривать как сигнал о неудовлетворительном состоянии профилактической работы по предупреждению травматизма. Материалы расследований и отчетные данные о несчастных случаях позволяют судить о состоянии безопасности труда и служат основанием для разработки и осуществления мероприятий по активизации профилактической работы по предупреждению травматизма.

Изучение и анализ причин травматизма производят по материалам расследования, а также монографическим, топографическим, статистическим и экономическим методам.

На основании вышеперечисленных методов, наиболее актуальными и более детальными, по моему мнению, являются статистический. Поэтому на основании него я постараюсь рассмотреть данную тематику.

Таким образом, рассчитаем коэффициент частоты касательно несчастных случаев средней степени тяжести, без потери дееспособности:

Кч=1000* 15/890=17 человек (за предыдущий период - 2006 год);

Кч=1000* 12/887=13 человек (за анализируемый период - 2007 год).

Более детальные данные по распределению в течение года травматических случаев, имевших место на предприятии ОАО "НМТП" приведены в таблице 32.

Таблица 32

Распределение по кварталам несчастных случаев в ОАО "НМТП" за 2006 – 2007 года

Распределение по кварталам	Количество человек по годам
	2006	2007
1-й квартал	4	1
2-й квартал	2	3
3-й квартал	4	3
4-й квартал	7	6

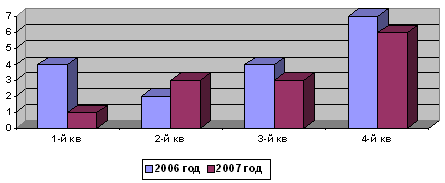

Для более наглядного представления сведем все данные из таблицы 32 в рисунок 21.

Из проведенных расчетов видно, что наблюдается тенденция к снижению травматизма. А наибольшие пики травматизма отмечаются в первом, третьем и четвертом кварталах за 2006 год. А в 2007 году, во втором, третьем и четвертом квартале.

Что касается положительной тенденции по снижению пострадавших от несчастных случаев, то результатом снижения послужила проводимая предприятием политика, направленная на улучшение качества осведомленности в вопросах техники безопасности, а также в области организационно - технических нововведений.

Характеристики

Список файлов ВКР
