Рис. 2.2 Висота підйому й глибина спуска вантажопідйомних гаків крана ЕДК-2000 залежно від вильоту стріли

Висота підйому й глибина спуска вантажопідйомних гаків залежно від вильоту стріли наведені на рис. 2.2. Докладна деталізація вузлів і механізмів крана ЕДК-2000 й інших кранів дана в інструкціях для експлуатації кранів.

2.2 Тягові засоби

Відбудовні поїзди оснащені тягачами БТТ-1. БТС-2, Т-34, ГТУ (Т-55), тракторами ТТ-4, Т-100. Т-140, Т-180, ДЭТ-250, Т-330 і бульдозерами Д-355А-3 («Комацу»). Всі зазначені трактори й тягачі є гусеничними машинами, використовуються як тягові засоби. Тягачі БТТ-1, БТС-2, АТТ. Т-55 і деякі Т-34 обладнані тяговими лебідками, що дозволяє використовувати їх у важкодоступних місцях: болотистої, гірської місцевості, глибоких виїмках і т.д. Перераховані тягачі й трактори можуть використовуватися із застосуванням поліспаста для збільшення сили тяги.

Кожна тягова одиниця призначена для рішення певного кола завдань при виконанні відбудовних робіт. Малопотужна тягова техніка й бульдозери, найчастіше використовуються при збиранні зі шляхи деталей локомотивів і вагонів (візка, колісні нари, частини кузовів після оброблення їхнім автогеном, різні вантажі й т.п.), а також для доставки до місця робіт людей й устаткування (тягові троси, накаточні башмаки, устаткування для різання й зварювання металу й ін.). Крім того, за певних умов використовуються трактори Т 100 і Т-180 для перекидання вагонів шляхом раскантовки, коли руху заважають один-два вагона й рельєф місцевості дозволяє застосувати такий варіант.

При відновленні зруйнованого шляху (особливо в зимових умовах) як планувальник застосовується бульдозер З-100 разом з бульдозером «Комацу», що розпушує й зрушує убік залишки зруйнованого шляху; при цьому легкий бульдозер планує основу земляного полотна для укладання нової колійної решітки.

Велику роботу тягачі й бульдозери виконують при збиранні рухомого складу з перегонів після ліквідації наслідків аварійних ситуацій і відкриття руху поїздів. При великих сходах рухомого складу на місці робіт буває велика кількість деталей вагонів, різних вантажів і т.д. Для їхнього збирання з перегонів плануються технологічні «вікна», а це викликає скасування поїздів. Щоб обійтися без «вікон», за допомогою тягової техніки методом волочіння, вантажі й зруйнований рухомий склад збирають на найближчій станції або під'їзній колії для відправлення за призначенням. Особливо продуктивно працює в таких випадках трактор-трелювальник ТТ-4, що має більшу маневреність і достатню швидкість. Трактор ТТ-4, що застосовується звичайно на лісорозробках, крім свого прямого призначення, з успіхом застосовується для ліквідації наслідків сходу з рейок рухомого складу. Його конструктивні особливості: наявність лебідки, лафета й базових площадок для кріплення різного навісного устаткування - дають широкі можливості для застосування при відбудовних роботах. Крім того, трелювальний трактор застосовується для доставки матеріалів верхньої будови колії, гідравлічного встаткування, накаточних башмаків й інших технічних засобів до місця відбудовних робіт. Модернізацією деяких вузлів трактора можна розширити область його застосування.

Тягачі на базі танків і військової техніки БТТ, АТТ, БТС в основному застосовуються для розчищення й скидання рухомого складу з шляху з метою найшвидшого відкриття руху поїздів. Т-34 застосовують як тягову одиницю (через поліспаст) і як упор. При сходах рухомого складу у виїмках використовують установлений на тягачі напрямний ролик для зміни напрямку тягового троса у вертикальній площині. Крім цього, на Т-34, БТТ, БТС установлюють спеціальну платформу для перевезення людей, доставки встаткування до місця робіт. На тягачах є один комплект накаточних башмаків, набір тягових тросів, сполучні скоби й устаткування для різання металу. Тягачі БТТ, БТС застосовуються, як правило, для скидання рухомого складу з використанням наявної лебідки із силою тяги 25 тс (через блок - 50 тс і більше). Варто мати на увазі, що робота прямо (без застосування лебідки) приводить до виходу з ладу ходових механізмів. На цих машинах також улаштована вантажна платформа (кузов) для перевезення встаткування до місця робіт.

Більш сучасні тягачі ГТУ-1 (ГТУ-1-005) на базі танка Т-55 мають відвал з гідравлічним приводом, що дозволяє забирати з шляху сипучі вантажі, зрушувати частини рухомого складу, готовити земляне полотно для укладання рейкових ґрат. На вантажній платформі встановлений кран-укосина вантажопідйомністю 1 т (на ГГУ-1 -кран з гідроприводом вантажопідйомністю 5-7 т), що дозволяє вантажити деталі й дрібні вантажі й транспортувати їх на значні, відстані.

Потужні трактори Т-330, ДЭТ-250, бульдозер японської фірми «Комацу» Д-355А-3 (мал. 2.16), трактор Т-500 призначені в основному для розтаскування більших груп вагонів, що зійшли з рейок. Застосовують ці трактори по одному, а також з'єднаними з двох послідовно або паралельно. При з'єднанні тракторів Т-330 цугом потрібно враховувати одну особливість: спереду в цього трактора є фаркопні гаки, призначені тільки для буксирування.

Гусеничний трактор Т-500 розвиває тягове зусилля 50 тс, обладнаний потужною лебідкою, якірним пристроєм і бульдозерним відвалом. На цих тракторах монтують пересувний маніпулятор, що має потужні захоплення, за допомогою яких виробляється збирання окремих деталей рухомого складу й розваленого вантажу. У кабіні передбачені необхідні зручності для водія. Керування всіма механізмами - гідравлічне.

Бульдозер Д-355А-3 - сама потужна сучасна машина із широкими можливостями для проведення відбудовних робіт. Установлені на цьому тракторі відвал з гідравлічним приводом і спеціальний рихлитель дозволяють, крім розтаскування рухомого складу, робити роботи з відбудови шляху, особливо там, де залізнична колія на залізобетонних шпалах, і в зимову пору року. Зруйнований шлях рихлителем забирають із земляного полотна, роблять попереднє планування, потім малопотужним бульдозером роблять остаточне планування й укладають нову колійну решітку колієукладачем.

2.3 Накаточне устаткування

Поряд з основною технікою (крани на залізничному ходу, тягачі, трактори, гідравлічні установки), у відбудовних поїздах широко використовуються механізми й різні пристосування, що полегшують і прискорюють відбудовні роботи. Як правило, ці механізми й пристосування розробляються раціоналізаторами й заслуговують на увагу для широкого використання у відбудовних поїздах мережі залізниць.

Повсюдне застосування при постановці на рейки рухомого складу одержало накаточне устаткування. Аналіз відбудовних робіт на залізницях країни показує, що приблизно половина рухомого складу, що зійшов з рейок, накочується за допомогою накаточних башмаків. При їхньому застосуванні не потрібна значна робоча сила, більших витрат часу через простоту технології; не потрібно знімати напругу з контактної мережі й демонтувати її, як це потрібно при роботі кранів. В окремих випадках при використанні однієї лише пари (комплекту) накаточних башмаків можна накотити кілька вагонів. Їхнє застосування більш економичне, ніж застосування основної відбудовної техніки. Слід також зазначити, що накаточні башмаки є основним устаткуванням аварійно-польових команд і летючок.

У відбудовних поїздах застосовуються накаточні башмаки різних типів: накладні (суцільнозварного, литого й розбірні), типу «горбуша», стикові, універсальні (використовувані як накладні й стикові), стрілочні (для піднімання на хрестовині й у корені пера). Крім того, у комплекті з накладними башмаками застосовуються напрямні башмаки для наближення колісних пар до рейки при сходах на залізобетонних шпалах, а також накаточні пристосування «туфелька» для піднімання вагонів, що мають однобічний схід, внаслідок розширення шляху. Такі накаточні башмаки, як «горбуша», морально застаріли й на багатьох дорогах практично не використовуються.

Таблиця 2.4

Технічні характеристики накаточного устаткування

Особливо ефективні універсальні накаточні башмаки виготовлені з титанових сплавів із клиновими кріпленнями. Їхнє застосування полегшує праця працівників відбудовних поїздів. Як видно з табл. 2.4, маса одного накаточного сталевого башмака досягає 265 кг, а титанового - 85-94 кг. Тому при доставці (переносі) сталевих накаточних башмаків потрібно 5-6 чол., а титанових - 2-3 чол. Більше зручним є спосіб закріплення титанових башмаків. Нижче наведені найпоширеніші типи накаточних башмаків.

Накладні башмаки сталеві (рис. 2.3) застосовуються для накочування рухомого складу, у тому числі й навантаженого, що відійшло від рейок на відстань до 300 мм. При більшій відстані рухомий склад необхідно спочатку наблизити до рейок способом, показаним на рис. 2.4. Комплект накладних накаточних башмаків складається з лівого й правого башмаків. Усередині колії шляху завжди розташовують широкі захоплення башмаків. Успіх у роботі при накочуванні на рейки рухомого складу, що зійшов, залежить від правильної установки й надійного кріплення накаточних башмаків. Башмаки кріпляться до залізничної колії милицями, спеціальними скобами, клинами. Накаточний башмак при укладанні повинен обов'язково всією своєю нижньою площиною щільно лягати на головку рейки.

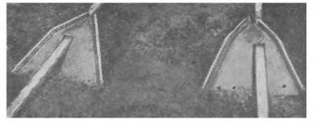

Рис. 2.3 Сталеві накладні накаточні башмаки

Рис. 2.4 Наближення колісних пар за допомогою контррейки

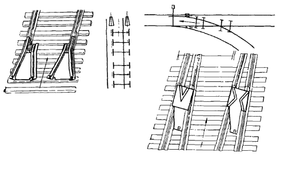

Рис. 2.5. Стикові накаточні башмаки

Рис. 2.6. Спеціальні (крестовинні) накаточні башмаки

Накладні накаточні башмаки для різних типів рейок по конфігурації однакові, а відрізняються по висоті лабетів, довжині й масі (див. табл. 2.4).
