После пуска холодного двигателя разрежение из задроссельного пространства по каналу 18 передается в наддиафрагменную полость 14, воздействует на диафрагму 15 и через тягу 16 и рычаг 5 приоткрывает воздушную заслонку 4, размещенную на оси 7. Одновременно с этим дроссельная заслонка 1 через рычаги 3 и 2 при полностью закрытой воздушной заслонке 4 несколько приоткрывается. Подвод и отвод жидкости из системы охлаждения осуществляются через входной и выходной штуцеры 13 и 11 соответственно. Температурный датчик 12 нагревается и расширяется, преодолевает усилие пружины 9, размещенной в корпусе 10, и через шток 8, рычаги 6 и 5 обеспечивает дополнительное открывание воздушной заслонки 4. Промежуточное положение воздушной заслонки 4 обеспечивается с помощью телескопической тяги 17, снабженной пружиной. Параметры открытия воздушной заслонки определяются подбором характеристик температурного датчика. Однако из-за недостаточной надежности работы автоматические системы холодного пуска двигателя в отечественных карбюраторах не получили широкого применения. Система пуска карбюраторов ДААЗ-21081 и -1111 (Рисунок 1.35) применяется на автомобилях соответственно ЗАЗ-1102 "Таврия" и ВАЗ-1111 "Ока". Система пуска снабжена рычагом с тремя рабочими профилями.
Рисунок 1.35 – Системы пуска и прогрева карбюраторов ВАЗ-21081 и -111
Наружная кромка 12 рычага 6 управления воздушной заслонкой 8 воздействует через регулировочный винт 15 на рычаг 16 управления дроссельными заслонками 17 и обеспечивает эффективный запуск холодного двигателя. Внутренняя 7 и внешняя 9 поверхности рычага 6 воздействуют на рычаг 10 воздушной заслонки 8 и обеспечивают ее открывание при промежуточных положениях рычага 6 на определенный угол. На корпусе закреплен шарнир для фиксации тросика 13 управления воздушной заслонкой, причем ось воздушной заслонки 8 смещена относительно оси горловины воздушного патрубка, поэтому после пуска она может приоткрываться на определенный угол. При пуске двигателя разрежение из задроссельного пространства через жиклер 2 воздействует на мембрану 1, нагруженную пружиной 4, и через шток 5, преодолевая усилие пружины 11, приоткрывает воздушную заслонку 8 на определенный угол. Регулировочный винт 3 позволяет регулировать величину приоткрывания воздушной заслонки. Максимальная величина приоткрывания воздушной заслонки определяется положением рычага 6 и шириной его паза 7. Аналогичные полуавтоматические пусковые устройства применяют на карбюраторах типа "Солекс", устанавливаемых с 1988 г. на двигателях ВАЗ-2105, -2108, -2109, МеМЗ-245, УЗАМ-331. Карбюраторы К-126ГМ, -151, -156, разработанные "ПеКАР" для двигателей ЗМЗ-402.10, - 4021.10, -4022.10, оснащены устройствами пуска и прогрева полуавтоматического типа. Карбюратор К-151 снабжен воздушной заслонкой, системой рычагов и мембранным механизмом управления воздушной заслонкой. В воздушной заслонке отсутствует клапан перепуска воздуха. Воздушная заслонка с полуавтоматическим приводом содержит диафрагменный механизм (пневмокорректор) и привод, представляющий собой систему кинематически связанных между собой рычагов. Закрытие воздушной заслонки перед пуском холодного двигателя проводится водителем при помощи ручного привода.
Рисунок 1.36 – Пусковое устройство карбюратора К-151
Карбюраторы типа К-151 также оснащены устройствами пуска и прогрева полуавтоматического типа. Система пуска карбюратора К-151 (рис. 6) содержит пневмокорректор, воздушную 20 и дроссельную 25 заслонки. Пневмокорректор 6 снабжен мембраной 7, размещенной с образованием надмембранной и подмембранной полостей, сообщенных соответственно через жиклер с атмосферой и через жиклер 8 и соединительный канал 27 с задроссельным пространством. Мембрана 7 со стороны подмембранной полости нагружена пружиной 5. Воздушная заслонка 20 размещена асимметрично в крышке 21 карбюратора. На ее оси размещен секторный рычаг 17 и рычаг 16 воздушной заслонки, кинематически связанный через двуплечий (промежуточный) рычаг 11, снабженный стяжным болтом 13, и тягу 10 с жестким центром мембраны 7, а через секторный рычаг 19 и тягу 18 с уплотнительным элементом с профильным рычагом 2, снабженным упором со штифтом 3. Резьбовая часть 22 тяги 18, связанной с рычагом 19, применялась на карбюраторах первых выпусков. Между рычагом 16 на переднем конце воздушной оси и выступом 14 рычага образован регулировочный зазор А.
Профильный рычаг 2 через винт 1 с роликом связан с дроссельной заслонкой 25. Минимальное ее открытие регулируют с помощью упорного винта 23, снабженного пружиной 24, размещенной на корпусе 26. Натяжение пусковой пружины 12 регулируют с помощью рычага 9. В момент пуска холодного двигателя пневмокорректор под действием разрежения работающего двигателя автоматически приоткрывает воздушную заслонку 20 на необходимую величину угла, обеспечивая устойчивую его работу при прогреве. При появлении разрежения в диафрагменном механизме в период пуска диафрагма 7 и ее шток перемещаются вниз, поворачивая связанный со штоком составной двуплечий рычаг 11 против часовой стрелки. При этом усик 15 на правом плече рычага контактирует с нижним (левым) плечом рычага 16 на оси воздушной заслонки, приоткрывая ее на определенный угол и обеспечивая снижение степени обогащения горючей смеси в заключительной стадии пуска. Привод воздушной заслонки содержит рукоятку, закрепленную на щитке управления и связанную с рычагом 4. Управление воздушной заслонкой осуществляется с помощью ручки и тяги с места водителя. Когда рукоятка находится в исходном положении, т. е. прижата к панели приборов, воздушная заслонка должна быть полностью открыта. В момент пуска двигателя пневмокорректор под действием разрежения, созданного работающим двигателем за карбюратором, автоматически приоткрывает воздушную заслонку на необходимый угол, обеспечивая устойчивую работу двигателя при его прогреве. Карбюратор К-126ГМ снабжен воздушной заслонкой, расположенной эксцентрично во впускном патрубке, и системой рычагов и приводом.
1.2.10 Устройство популярных карбюраторов
Карбюраторы автомобилей ВАЗ-2105 и ВАЗ-2107 двухкамерные, двухдиффузорные с падающим потоком горючей смеси, сбалансированной поплавковой камерой, последовательным открытием дроссельных заслонок, пневмоприводом дроссельной заслонки вторичной камеры, закрытой регулируемой системой вентиляции картера, диафрагменным УН, полуавтоматическим пусковым устройством с пневмокорректором, патрубком отбора разрежения для вакуум-корректора прерывателя-распределителя, латунным поплавком и поплавковым механизмом с верхним подводом топлива. Карбюратор состоит из крышки 2, корпуса 29 дроссельных заслонок 26 и 28 и корпуса 27 поплавковой камеры, автоматического пускового устройства 36 и пневмопривода 35 дроссельной заслонки вторичной камеры. В корпусе 27 поплавковой камеры размещен главный топливный жиклер 22 первичной камеры, сообщенный с распылителем малого диффузора через эмульсионную трубку с главным воздушным жиклером 14 первичной камеры. В главном воздушном канале первичной камеры размещена воздушная заслонка 13, кинематически связанная с пусковым устройством 36, сообщенным через канал с жиклером 15 с задроссельным пространством, дроссельная заслонка 26, малый диффузор с нагнетательным клапаном 11 и распылителем 12 УН, а также топливный жиклер 31 ГДС вторичной камеры.
Рисунок 1.37 – Карбюратор ДААЗ-2105
Насос 12 содержит рычаг 34 привода с вращающимся роликом, впускной и перепускной клапаны 33 и 32 соответственно и винт 1 регулировки хода впускного клапана 33 УН. В главном воздушном канале вторичной камеры размещен малый диффузор 9 с эмульсионным жиклером 8 эконостата, главным воздушным жиклером 7, топливный жиклер 6 эконостата, воздушный жиклер 5 эконостата, топливный 3 и воздушный 4 жиклеры переходной системы первичной камеры. К корпусу на кронштейнах двумя винтами крепится мембранный блок пневмопривода 35 дроссельной заслонки вторичной камеры. Наддиафрагменная полость через жиклеры 10 сообщена с главными воздушными каналами первичной и вторичной камер. В поплавковой камере размещены штуцер 37 подвода топлива, топливный фильтр 19, клапан 18 подачи топлива, поплавок 20, главный топливный жиклер 31 вторичной камеры и эмульсионная трубка 30. Система холостого хода содержит топливный и воздушный жиклеры 17 и 16 соответственно, винт 21 заводской подстройки, регулировочный винт 23 состава горючей смеси и регулировочный винт 24 количества горючей смеси, размещенный в бобышке 25 и выполняющий функции запорного элемента ЭПХХ.
Карбюратор автомобиля ВАЗ-2108 выпускается с 1985 г. по лицензии фирмы "Солекс" в нескольких модификациях и предназначен для автомобилей ВАЗ-2108, -2109 и ЗАЗ-1102. Карбюратор двухкамерный, двухдиффузорный, с падающим потоком, сбалансированной поплавковой камерой, последовательным открытием дроссельных заслонок, закрытой системой вентиляции картера, диафрагменным УН, эконостатом, системой подогрева системы холостого хода, полуавтоматическим пусковым устройством с пневмокорректором, с патрубком отбора разрежения для вакуум-корректора прерывателя-распределителя, поплавковым механизмом с верхним игольчатым клапаном и ЭПХХ.
Рисунок 1.38 – Карбюратор ДААЗ-2108
В первичной камере размещена дроссельная заслонка с винтом 19 регулировки количества горючей смеси, малый диффузор с распылителем главной дозирующей системы, воздушный жиклер 1 главной дозирующей системы, воздушный жиклер 8 системы холостого хода, винт 20 качества горючей смеси, трубка 22 отвода вакуума к вакуумкорректору распределителя зажигания и трубка 23 отбора управляющего вакуума к антитоксичным устройствам. Поплавковая камера снабжена поплавком 2 и сообщена через каналы с УН 3 и клапаном 4 разбалансировки, сообщенным с ЭМК 7 СХХ. Поплавковая камера содержит штуцер 12 подачи и перепуска топлива и клапан 13 подачи топлива. Пневмоэкономайзер 14 мощностных режимов выполнен в виде пневмоклапана, связанного с задроссельным пространством и с трубкой 23 антитоксичного устройства через жиклер 15.

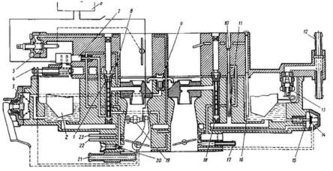

Рисунок 1.39 – Карбюратор К-126Н
Карбюратор К-126Н — двухкамерный, двухдиффузорный, с падающим потоком, сбалансированной поплавковой камерой, последовательным включением камер, механическим приводом вторичной камеры, СХХ в первичной камере и переходной во вторичной, УН поршневого типа, поплавковым механизмом с верхним подводом топлива, пусковым поплавком. Карбюраторы устанавливали на автомобилях "Москвич" до 1985 г., и они находятся в эксплуатации в большей своей части до настоящего времени.
Карбюратор имеет две смесительные камеры с последовательным открыванием дроссельных заслонок. Такая конструкция обеспечивает лучшие показатели. При этом первичная камера работает на частичных нагрузках (характерных для реальных условий эксплуатации), а вторичная — при полной нагрузке (при разгоне, преодолении подъема, езде с максимальной скоростью). Корпус состоит из трех частей: крышки 11, поплавковой 27 и смесительной 23 камер. В крышке 11 размещена воздушная заслонка 8, снабженная телескопическим механизмом, обеспечивающим эффективный пуск и прогрев двигателя, топливный штуцер с фильтром 13, распылители 4 эконостата 9 экономайзера и УН. Поддержание постоянного уровня топлива в поплавковой камере обеспечивается с помощью поплавка 14, топливного клапана 16 с иглой 17. Смотровое окно 15 позволяет контролировать уровень топлива в поплавковой камере без разборки карбюратора. Приготовление горючей смеси на различных режимах обеспечивается ГДС, СХХ, переходной системой, эконостатом, экономайзером и УН. Главная дозирующая система выполнена в каждой камере карбюратора. Она включает главный топливный жиклер 2, эмульсионную трубку 3 с отверстиями, главный воздушный жиклер 12, малый 5 и большой 18 диффузоры, размещенные в главном воздушном канале, и дроссельную заслонку 22.
Карбюратор К-126ГМ предназначен для автомобилей "Волга" ГАЗ-2401. Карбюратор — двухкамерный, двухдиффузорный, с последовательным открыванием камер, с падающим потоком горючей смеси. Карбюратор имеет общую поплавковую камеру, экономайзер с механическим приводом, УН поршневого типа, винт токсичности и поплавковый механизм с верхним подводом топлива.
Поплавок карбюратора латунный, паяный. Система пуска холодного двигателя содержит воздушную заслонку 8 и систему рычагов, образующих полуавтоматическое пусковое устройство. Система XX размещена только в первичной камере. Она состоит из топливного и воздушного 9 жиклеров и имеет три отверстия в смесительной камере. В нижнем отверстии находится регулировочный винт 18 для регулирования состава горючей смеси на режимах XX. В канале системы XX имеется винт 19 для регулировки двигателя на содержание окиси углерода в ОГ.
В каждой камере карбюратора имеется ГДС, которая состоит из большого 17 и малого 4 диффузоров и двух главных жиклеров: топливных 2 и воздушных 3 и 11. Через главные воздушные жиклеры воздух поступает в эмульсионные трубки, в которых имеется ряд отверстий. Переходная система включает в себя топливный 5, воздушный жиклеры и отверстие в смесительной камере. При открытии дроссельных заслонок 21, близкому к полному, под действием разрежения дополнительное количество топлива через жиклер эконостата и его распылитель 6 поступает во вторичную камеру, обогащая горючую смесь. Ускорительный насос включает в себя обратный шариковый клапан 24 и нагнетательный клапан 20. Топливо из ускорительного насоса 23 поступает в первичную камеру через распылитель 7.

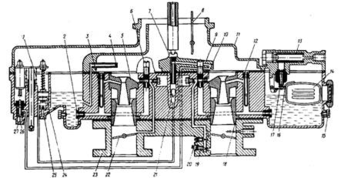

Рисунок 1.40 – Карбюратор К-126Г
Положение поршня УН регулируется изменением зазора между регулировочной гайкой поршня и планкой привода. Тяга 1 привода снабжена балансировочным каналом. В корпусе поплавковой камеры находится топливный клапан 15 с иглой 16, поплавок 13 и смотровое окно 14. Во входном штуцере расположен топливный фильтр 12. Между смесительной камерой 22 и корпусом поплавковой камеры размещена прокладка.
