3. Расчёт фундаментов
Исходные данные для проектирования и анализ инженерно – геологических изысканий.
Расчет производится по СНиП 2,02,01–89 «Проектирование оснований и фундаментов». 3-х этажная стоматологическая поликлиника проектируется в г. Краснодаре.
Снеговая нагрузка для первого снегового района Ро=0,5 Кн.
Глубина промерзания грунтов 0,8 м.
Сейсмичность 7 баллов.
Инженерно-геологические изыскания на объекте выполнены в 2001 г.
Площадка ровная. Геологическое строение производилось по данным буровых и опытных работ до глубины 18 м.
Разрез представлен следующим слоем:
ИГЭ 1. Насыпной грунт со щебнем – 0,5 м.
=19 Кн/м
ИГЭ 2. Суглинки полутвердые – 4.5 м
=18,6 Кн/м; =21; С=12 кПа; Е=9,5 МПа
ИГЭ 3. Пески пылеватые средней плотности
=19,2 Кн/м; =28; С=0Кн; Е=26 Мпа
Определение нагрузок
Стены выполнены из обыкновенного красного кирпича J=18 кН/м3, толщиной 38 см, с облицовкой утеплителем «пеноплэкс» J=0.05 кН/м3, толщиной 6 см, штукатурного слоя J=20 кН/м3, толщиной 2 см с каждой стороны.
Внутренний каркас из монолитных ж.б. колонн сечением 40х40 см и монолитной плитой 18 см. Пол принят из мозаичного бетона J=25 кН/м3, толщиной 3 см, по цементно-песчаной стяжке J=20 кН/м3, толщиной 5 см.
Перегородки – из двух листов гипсокартона (толщиной 1.6 см) со звукоизолирующей прослойкой из утеплителя типа «URSA» – 5 см.
Покрытие – металлочерепица, по сплошному настилу из досок (толщина 3 см), утеплитель типа «URSA» J=0.05 кН/м3 в полиэтилене, толщиной 10 см.
Подвесной потолок – гипсокартон по металлическому каркасу.

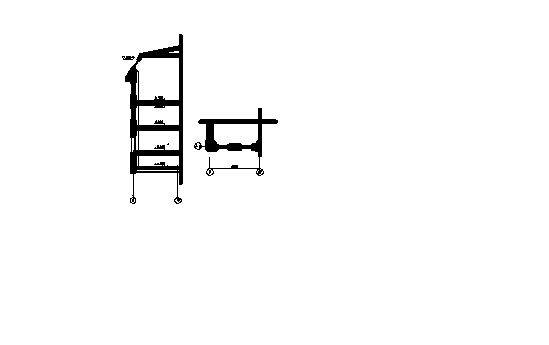

Нагрузка на наружную стену по оси «А-I» в осях «9» – «10».
Грузовая площадь А=3.12 х 2.8 = 8.74 м2, где 3.12 м – расстояние между осями оконных проемов, а 2.8 м – половина расстояния в чистоте между стеной и колонной.
Таблица 3.1 – Сбор нагрузок
| Нормативная нагрузка | k | Расчетная | ||
| Нагрузка | на ед. площ. кН/м2 | от груз. площ. кН | надежности | нагрузка кН |
| 1 | 2 | 3 | 4 | 5 |
| постоянные нагрузки | ||||
| металлочерепица | 0.02 | 0.18 | 1.1 | 0.2 |
| деревянный настил 6х0.03 | 0.18 | 1.57 | 1.1 | 1.73 |
| 2 слоя полиэтилена | 0.004 | 0.035 | 1.1 | 0.039 |
| утеплитель типа «URSA» 0.05х0.1 | 0.005 | 0.044 | 1.1 | 0.048 |
| от плит межэтажных перекрытий | 3.0 | 104.88 | 1.1 | 115.37 |
| от перегородок из гипсокартона на 4 этажах | 0.50 | 17.48 | 1.2 | 20.98 |
| от пола на 4 этажах 25х0.03 20х0.05 | 0.75 1.0 | 26.22 34.96 | 1.1 1.1 | 28.84 38.46 |
| от кирпичной кладки за вычетом оконных проемов 0.38х (10.5х3.12–1.51х1.81х3) х18 | 168.0 | 168.0 | 1.1 | 184.8 |
| от штукатурки за вычетом оконных проемов 0.06х (10.5х3.12 -1.51х1.81х3) х0.05 20 х (10.5х3.12 -1.51х1.81х3) х0.02 | 0.08 9.82 | 0.08 9.82 | 1.3 1.3 | 0.1 12.77 |
| вес цокольной части стены 0.4х1.2х22 | 10.56 | 10.56 | 1.1 | 11.62 |
| Итого: | 373.83 | 414.96 | ||
| 1 | 2 | 3 | 4 | 5 |
| Временные нагрузки | ||||
| от снега: | 0.5 | 4.37 | 1.4 | 6.12 |
| на перекрытия: | 2.0 | 69.92 | 1.2 | 83.90 |
| Итого: | 74.29 | 90.02 | ||
Нормативные нагрузки на 1 м стены:
постоянная N=373.83/3.12 =119.82 кН
временная N= 74.29/3.12 =23.81 кН
Суммарная нагрузка N=119.82+23.81 =143.63 кН
Расчетные нагрузки первой группы предельных состояний на 1 м стены: постоянная N=414.96/3.12=133.0 кН, временная N=90.02/3.12=28.85 кН
Суммарная нагрузка на 1 м стены N=133.0+28.85=161.85 кН

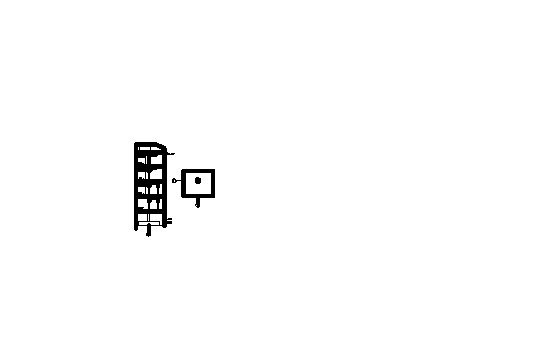

Нагрузка на колонну по оси «10» – «Б-1»
Грузовая площадь А=(2.8+1.4) х5.6 =23.52 м2
Таблица 3.2 – Сбор нагрузок
| Нормативная нагрузка | k | Расчетная | ||
| Нагрузка | на ед. площ. кН/м2 | от груз. площ. кН | надежности | нагрузка кН |
| 1 | 2 | 3 | 4 | 5 |
| постоянные нагрузки | ||||
| металлочерепица | 0.02 | 0.47 | 1.1 | 0.52 |
| деревянный настил 5х0.03 | 0.15 | 3.53 | 1.1 | 3.88 |
| 2 слоя полиэтилена | 0.004 | 0.094 | 1.1 | 0.103 |
| утеплитель типа «URSA» 0.05х0.1 | 0.005 | 0.12 | 1.1 | 0.13 |
| от плит межэтажных перекрытий | 3.0 | 282.24 | 1.1 | 310.46 |
| от перегородок из гипсокартона на 4 этажах | 0.50 | 47.04 | 1.2 | 56.45 |
| от пола на 4 этажах 25х0.03 20х0.05 | 0.75 1.0 | 70.56 94.08 | 1.1 1.1 | 77.62 103.49 |
| от железобетонных колонн на 4 этажах и подвале (0.4х0.4х3.3х25х4+0.4х0.4х2.5х25) | 62.8 | 1.1 | 69.08 | |
| Итого: | 560.93 | 621.73 | ||
| Временные нагрузки | ||||
| от снега: кратковременная | 0.5 | 11.76 | 1.4 | 16.46 |
| на перекрытия: кратковременная | 2.0 | 188.16 | 1.2 | 225.79 |
| Итого: | 271.66 | 329.51 | ||
Нормативные нагрузки на 1 м стены: N=560.93+271.66=832.59 кН
Расчетные нагрузки первой группы предельных состояний
N=621.73+329.51=951.24 кН
Нагрузка на колонну по оси «12» – «Г-1»
Грузовая площадь А=(2.8+2.8) х5.6 =31.36 м2
Таблица 3.2 – Сбор нагрузок
| Нормативная нагрузка | k | Расчетная | ||||
| Нагрузка | на ед. площ. кН/м2 | от груз. площ. кН | надежности | нагрузка кН | ||
| 1 | 2 | 3 | 4 | 5 | ||
| постоянные нагрузки | ||||||
| металлочерепица | 0.02 | 0.63 | 1.1 | 0.69 | ||
| деревянный настил 5х0.03 | 0.15 | 4.7 | 1.1 | 5.17 | ||
| 2 слоя полиэтилена | 0.004 | 0.13 | 1.1 | 0.14 | ||
| утеплитель типа «URSA» 0.05х0.1 | 0.005 | 0.16 | 1.1 | 0.17 | ||
| от плит межэтажных перекрытий | 3.0 | 393.32 | 1.1 | 431.55 | ||
| от перегородок из гипсокартона на 4 этажах | 0.50 | 62.72 | 1.2 | 250.88 | ||
| от пола на 4 этажах 25х0.03 20х0.05 | 0.75 1.0 | 94.08 125.44 | 1.1 1.1 | 103.49 137.98 | ||
| от железобетонных колонн на 4 этажах и подвале (0.4х0.4х3.3х25х4+0.4х0.4х2.5х25) | 62.8 | 1.1 | 69.08 | |||
| Итого: | 999.15 | |||||
| Временные нагрузки | ||||||
| от снега: кратковременная | 0.5 | 15.68 | 1.4 | 21.95 | ||
| на перекрытия: кратковременная | 2.0 | 250.88 | 1.2 | 301.06 | ||
| Итого: | 323.01 | |||||
N=999.15+323.01=1322.16 кН
