Определение несущей способности свай

Марка сваи С6–30, длина сваи L=6.0 м, ширина b=0.30 м, длина острия l=0.25 м.

Отметка верха головы свай после забивки – 2.450 м.

За отметку +0.000 принята абсолютная отметка 23.00.

По несущей способности

F< Fd/ jf =N

Для оси А-I в осях «9» – «10»

n =jg N/(Fd – jj х d х a2 х jmi)

jg=1.4, jf =1.15, jmi=0.02 кН/м³, а – шаг свай, d=1.2 м

при а=0.9 м

при N=161.85 кН

n =1.4х161.85/ (310–1.15х1.2х0.92х0.02)= 226.59/ 309.98=0.73 свай

при Nс=202.31 кН

n =1.4х202.31/ (310–1.15х1.2х0.92х0.02)= 0.73 свай

при L=1.57+0.9 =2.47 м

Расчетные нагрузки первой группы предельных состояний на 2.47 м стены:

постоянная N=(414.96/3.12) х2.47 =328.51 кН

временная N=(90.02/3.12) х2.47 =71.26 кН

Суммарная нагрузка

N= 328.51+71.26=399.77 кН

при а=2.47 м

n =1.4х399.77/(310 -1.15х1.2х2.472х0.02)=559.68/ 309.83 =1.81 сваи

на данном промежутке установлено 3 сваи.

С учетом сейсмической нагрузки 25%

N= 499.71 кН

n=1.4х499.71/(310–1.15х1.2х2.472х0.02)=699.59/309.83 =2.26 сваи

Удовлетворяет существующей разбивке свай

Для оси «10» – «Б-1»

при N=951.24 кН

n =1.4х951.24/ (310–1.15х1.2х0.92х0.02)=4.29 сваи

С учетом сейсмической нагрузки 25%

N=1189.05 кН

n =1.4х1189.05/ (310–1.15х1.2х0.92х0.02)=1664.67/309.98=5.37 сваи

требуется установка дополнительных свай

Для оси «Г-1» – «12»

при N=1322.16 кН

n =1.4х1322.16/ (310–1.15х1.2х0.92х0.02)=5.42 сваи

С учетом сейсмической нагрузки 25%

N=1652.7 кН

n =1.4х1652.7/ (310–1.15х1.2х0.92х0.02)=2313.78/309.98=7.46 свай

требуется установка дополнительных свай

3.1.4 Расчетное сопротивление грунта под нижним концом сваи

определять по формуле:

(7.2)

где

– безразмерные коэффициенты, принимаемые в зависимости от расчетного угла внутреннего трения грунта основания, определенного в соответствии с указанием СНиП 2.02.03–85.

– расчетное значение удельного сцепления грунта основания, кПа; =0

– осредненное расчетное значение удельного веса грунтов, кН/м , залегающих выше нижнего конца сваи (при водонасыщенных грунтах с учетом взвешивающего действия воды);

=(17.0+17.9+18.2+18.3+19.2)/5=16.12кН/м3

– глубина погружения сваи, м. =15.0 м

При =27 по интерполяции С1= 26.3; С2=14.4

R=26.3х0 + 14.4х16.12х15.0=3481.92 кН/м2

Расчет по несущей способности буронабивных, буроинъекционных одиночных свай в составе фундаментов при действии на них сжимающих нагрузок по характеристикам грунтов оснований производятся по формулам:

в случае опирания нижних концов свай на сжимаемые нескальные грунты

где – расчетная сжимающая нагрузка, передаваемая на сваю (продольное сжимающее усилие, возникающее в ней от расчетных нагрузок, действующих на фундамент при наиболее невыгодном их сочетании);

– коэффициент надежности основания, принимаемый равным 1,4;

– площадь опирания сваи на грунт; А=pR2= 3.14х0.125 2=0.05 м²

– коэффициент условий работы сваи, принимаемый равным = 1;

– коэффициент условий работы грунта под нижним концом сваи, принимаемый для песчаных грунтов и глинистых грунтов = 1;

, кПа, – расчетное сопротивление грунта под нижним концом сваи при песках, принимаемый =1100, кПа,

– периметр поперечного сечения ствола сваи, соприкасающегося с грунтом; U=2рR=0.785 м

– коэффициент условий работы грунта на боковой поверхности сваи, определяемый в зависимости от способа бурения скважин и способа бетонирования; = 0,6

– расчетное сопротивление -го слоя грунта на боковой поверхности ствола сваи, принимаемое в соответствии с указаниями п. 7.15;

– толщина -го слоя грунта, соприкасающегося с боковой поверхностью сваи.

= 1/1.4 (1х1100х 0.05 + 88.08)=66.83 кПа

4. Технология строительного производства

4.1 Выбор кранов для монтажа каркаса

Выбор крана для монтажа сборных элементов каркаса здания производится с учётом требуемой высоты подъёма элементов сборных конструкций, веса монтажного элемента и стропующих устройств, необходимого вылета стрелы монтажного крана, технических и технико-экономических показателей их работы.

Высота подъема крюка башенного крана определяется по формуле

Hкр=h+hз+hэ+hс,

где Hкр – расстояние от уровня стоянки крана до геометрического центра звена крюка, м;

h – разность между отметками уровня верха конструкций, над которым перемещается груз (бункер с бетонной смесью, арматура, опалубка, ферма), подвешенный к крюку крана, и уровня верха земли.

hз – запас высоты под нижней поверхностью поднимаемого груза над самым высоким препятствием, например ограждением места работы (согласно СНиП III – 4 – 80, п. 12.35 величина его должна быть не менее 0,5 м по высоте);

hэ – наибольшая высота поднимаемого элемента (напримерфермы), м;

hс – расчетная высота стропов, м.

Hкр= 14.5+0,5+2,8+5,5=13.3 м

Вылет стрелы lстр определяется по формуле

lстр = l1 +l2

где l1 – ширина возводимого здания, равна 24 м;

l2 – расстояние от оси вращения крана до здания (или до выступающих в сторону крана частей здания – крыльца или лесов для поддержания опалубки), м.

l2= 3,0 м

lстр=24+3=27 м

Грузоподъёмность крана определяем по формуле для тяжёлых элементов каждой группы конструкций:

где: – масса монтируемого элемента, т

– масса такелажного приспособления, т

– масса конструкций усиления, т

– масса монтажных приспособлений, устанавливаемых на

монтируемых элементах до подъёма, т

– учитывает отклонение фактической массы элементов проектной (расчётной).

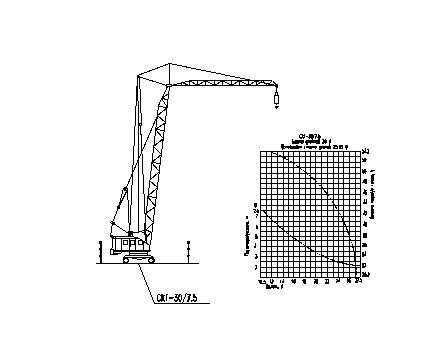

Рисунок 4.1 – Кран СКГ 30,7.4

Принимаем кран СКГ-30–7,5. Вылет стрелы lстр=26 м.

Расчет грузоподъемности по другим элементов не произведен из-за незнаначительности грузов, масса которых не превышает 2,8 т.

Так как строительство ведется в стесненных условиях застроенной территории на кран устанавливаются ограничители поворота стрелы.

4.2 Работы подготовительного периода

До начала производства основных строительно-монтажных и специальных работ должны быть выполнены следующие подготовительные работы:

освобождение строительной площадки для производства строительно-монтажных работ (расчистка территории, снос строений и др.);

срезка растительного грунта и складирование его на свободной территории;

создание и закрепление геодезической основы на строительной площадке путем забивки металлических штырей с закрашенной головкой или нанесения на стены существующих капитальных зданий выносок краской;

выполнение земляных и планировочных работ с первоочередными работами по отводу с площадки поверхностных вод производится бульдозером Д3–110 или Д3–575;

прокладка проектируемых инженерных сетей;

устройство постоянных и временных дорог;

устройство постоянных и временных зданий (сооружений), ограждение строительной площадки, устройство временного эл. снабжения, водоснабжения с установкой противопожарного гидранта.

4.3 Работы основного периода строительства

Разработка грунта в траншеях для прокладки различного рода трубопроводов производиться экскаватором с емкостью ковша 0.3–0.5 м³. Грунт в котловане выбирается не доходя до проектной отметки на 20 см. Доработка выполняется непосредственно перед началом работ по устройству фундаментов.

Лишний грунт вывозиться самосвалами в отведенное заказчиком место. Грунт для обратной засыпки пазух траншей и котлованов производиться с мест складирования.

Работам по бурению скважин должны предшествовать подготовительные работы, включающие:

– демонтаж в зоне работ существующих инженерных коммуникаций

– разбивку и привязку осей свай

– разводку технологических трубопроводов для подачи инъекционного и бурового растворов, воды и воздуха

– смонтирована система шламоудаления

– при производстве работ при усилении фундаментов внутри существующих зданий выполнено устройство временных и расширение существующих проемов

– при работе внутри помещений выполнены мероприятия, обеспечивающие пылеудаление

– при установке буровых станков на перекрытия зданий выполнены мероприятия, обеспечивающие безопасную работу буровых станков и т.д.

Бурение скважин.

При проходке неустойчивых обводненных грунтов бурение ведется с промывкой буровым раствором или под защитой обсадных труб.

Удельный вес бетонитового раствора следует принимать равным 1.05–1.15 гс см³

Контролируемые параметры приготовления бурового раствора:

– удельный вес (по ареометру АГ-2)

– водоотдача по ВМ-6 за 30 минут

– условная вязкость по СПВ-5

– толщина корки

– содержание песка

Подачу раствора к скважинам производить по закольцованному трубопроводу.

Отработанный буровой раствор необходимо откачать для регенерации (очистки) с целью последующего использования.

Для укрепления устья скважины до сбора бурового раствора устанавливается труба – кондуктор длиной не менее чем 2 м, выступающая над забоем скважины не менее чем на 300 мм. Установку трубы-кондуктора с внутренним диаметром, равным диаметру свай или большим, производят в ранее пробуренную скважину соответствующей длины и заполненную цементным раствором.

Разбуривание цементного камня в трубе-кондукторе следует начинать не ранее, чем после двухсуточной выстойки трубы-кондуктора в скважине с обязательной фиксацией этого факта в журнале работ. Бурение в трубе-кондукторе следует вести с продувкой сжатым воздухом. По окончании разбуривания цементного камня в трубе-кондукторе последующее бурение скважин в песчаных и других неустойчивых грунтах ведется до проектной отметки под защитой бентонитового раствора или полым шнеком без выемки грунта.

По окончании шарошечного бурения следует произвести промывку скважины через буровой став свежим буровым глинистым раствором от шлама в течение 3–5 минут.

Отклонение от заданного угла бурения не должно превышать плюс-минус 2d.

По окончании шарошечного бурения следует произвести промывку скважины через буровой став свежим буровым глинистым раствором от шлама в течение 3–5 минут.

Параметрами оперативного контроля при бурении скважины являются:

– диаметр бурения

– угол наклона скважины к вертикали

– способ бурения

– отметка забоя скважины

– отметка устья скважины
