Таблица 6.2
| N п/п | НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ | Единицыизмерения | Количество |
| 1 | Сметная стоимость объекта. | Тыс. руб. | 35884 |
| 2 | В том числе стоимость СМР | Тыс. руб. | 24884 |
| 3 | Нормативная продолжительность строительства | Мес. | 18 |
| 5 | Нормативная трудоёмкость строительства | Чел./дн. | 13262 |
| 4 | Проектируемая продолжительность строительства | Мес. | 17,7 |
| 6 | Проектируемая трудоёмкость строительства | Чел./дн. | 12754 |
| 7 | Выработка на 1 чел./дн. | Руб. | 2184 |
| 8 | Выполнение нормативной выработки | % | 106,2 |
| 9 | Экономический эффект от сокращения продолжительности строительства | Тыс.руб. | 180 |
6.2 Строительный генеральный план
Строй генплан является важным документом проекта производства работ. Он представляет собой план строительной площадки, на котором кроме проектируемых и существующих зданий и сооружений показано расположение временных зданий и сооружений, коммуникаций, дорог, механизмов, складских площадок,необходимых для производства СМР.
Исходными данными для составления строй генплана служат: генеральный план с нанесёнными на него имеющимися и проектируемыми зданиями и сооружениями, а так же системы подземных коммуникаций; календарный план со сводным графиком потребности в рабочих; перечень и количество строительных машин и механизмов; ведомость потребности в строительных конструкциях, изделиях и материалов; перечень,количество и размеры временных зданий, сооружений складов.
Для составления строй генплана учитывается объём временных сооружений и размещение их, соблюдая правила техники безопасности. Инженерные сети водо-электроснабжения, теплосеть, канализация выполнены с учетом нормативных данных по проектированию стройгенпланов.

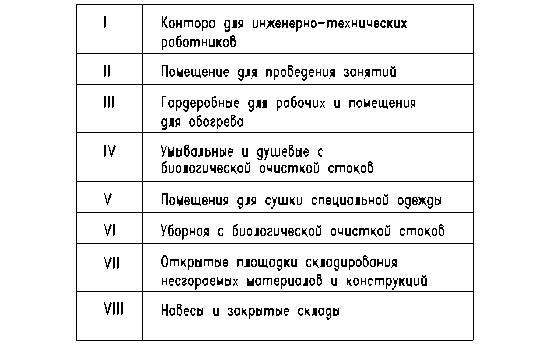

Таблица 6.3
6.3 Расчет потребности в воде
На строительной площадке вода расходуется:
На производственные нужды Qпр.;
Хозяйствено- питьевые Qхп. И противопожарные Qп.
Расход воды на производственные нужды.
Qпр. =
л/с
Где q =10 + 8 * 300 = 2410л.- суммарный расход воды в смену в литрах на все производственные нужды.
К = 1,5 – коэффициент неравномерности потребления.
Расход воды на хозяйственно-питьевые нужды.
Qхп = Q1 + Q2
Q1 – расход воды на умывание и принятие пищи.
Q1=
л/с
N –расчетное количество персонала = 52 чел.
В – норма потребления на 1 человека в смену = 20 литров.
К1- коэффициент неравномерности потребления = 2
П – число часов работы в смену.
Q2 – расход воды на принятие душа.
Q2 =
л/с
А - нормативное потребление воды на 1 человека в смену –50л.
К2 – коэффициент, учитывающий число моющихся от наибольшего числа работающих равен –0,4.
t- время работы душевой – 0,75
Qхп = Q1 + Q2 = 0.07 + 0.38 = 0.45 л/с
Расход воды на противопожарные нужды.
Расход воды на противопожарные нужды принимаем –10 л/с, т.к. участок имеет размеры до 30 га.
Общий расчет расхода воды на строительство.
Qобщ. = Qпр + Qxп + Qп
Qобщ. = 0,15 + 0,45 + 10 = 10,6 л/с
Подбираем необходимый диаметр трубы.
Д =
мм
v – скорость движения воды по трубопроводу принимаю 2 м/с
Диаметр трубопровода принимаем равным 100мм.
6.4 Расчет потребности в электроэнергии
Электроэнергия расходуется на питание электродвигателей и электросварочных аппаратов, технологические пункты, внутреннее и наружное освещение.
Потребность в электроэнергии определяем по формуле:
Ртранс. =
- коэффициент,учитывающий потери в сети - 1,1
Рс – мощность силовых потребителей
Рт – мощность для технологических нужд
Ров – мощность внутреннего освещения
Рон - мощность наружного освещения
Рс = 75 + 7,8 + 15 = 97,8 КВт; Мощность КБ503.3 75 КВт
Мощность сварочного аппарата – 15 КВт
Мощность компрессора – 7,8 КВт
Рт =0
Ров = 90 * 2,5 * 15 + 160 * 3 * 3 = 4,8 КВт
15 – освещение административных и бытовых помещений;
90 * 2,5 – освещение складов;
160 * 3 – объем складов;
Рон –3 * 0,6 + 2 * 0,54 = 2,88 КВт
3 КВт – освещение проходов и проездов;
2 КВт – охранное освещение;
Cos - коэффициент мощности, зависящий от нагрузки силовых потребителей (0,6).
К1 = 0,5; К2 = 0,7; К3 = 0,8 ( коэффициент спроса, учитывающий нагрузку).
Ртр = 1,1
Принимаю трансформатор типа ТМ 135/6 (мощность 135 КВт)
7. Безопасность и экологичность проекта
7.1 Характеристики проектируемого здания
Согласно СНиП.2.01.02.- 85* - проектируемое здание относится к зданиям 1 степени огнестойкости, и определяется минимальным пределом огнестойкости строительных конструкций 0,5 часа.
Учитывая правила пожарной безопасности и возможной быстрой эвакуации людей в случае пожара, в данном здании предусмотрена незадымляемая лестница.
Предусмотрены каналы для дымоудаления из лифтовых и лестничных площадок..
На каждой площадке предусмотрено устройство противопожарного крана.
Здание оборудовано противопожарной сигнализацией.
Длина межквартирных коридоров не превышает 40 м.
Проект системы отопления и вентиляции выполнены на основании СНиП 2.04.05 – 86 « Отопление и вентиляция» с учетом требований техники безопасности.
7.2 Мероприятия по обеспечению безопасности труда при выполнении СМР
Основные правовые нормы в области охраны труда закрепляются правовыми документами государства, на основании. Которых детально разрабатывается кодекс законов о труде. Особое внимание в общей структуре нормативно-технической документации по безопасности труда занимают ГОСТы системы стандартов безопасности труда.
Для производства строительно-монтажных работ следует руководствоваться правилами техники безопасности в строительстве согласно СНиП 111-4-80.
У въезда на строительную площадку должен быть установлен план пожарной защиты с нанесенными строящимися и вспомогательными зданиями и сооружениями, въездами, подъездами, местонахождением водоисточников, средств пожаротушения и связи.
Подъезд пожарных машин к строящемуся объекту предусматривается со стороны существующей улицы Кубано - Набережной по выполняемым в подготовительный период проектируемым дорогам в твердом покрытии, а также по существующей улице Советской и пер. Подгорному.
При производстве опалубочных, бетонных, арматурных работ выполнять установку укрупненных элементов лесов: армоматериал опалубки с помощью крана.
При устройстве разборно-перитивной опалубки железобетонных стен с обеих сторон устанавливают леса и настилы по горизонтальным склваткам,располагаемым через каждые 1,8 м по высоте.
Для безопасности работ все настилы ограждают перилами высотой 1 м с промежуточным горизонтальным элементом и бортовыми досками шириной 15 см.
Разбирать опалубку следует только с разрешения прораба или мастера. Последовательность разборки должна исключать возможность обрушения отдельных элементов опалубки и лесов.
Арматура в виде отдельных стержней,сеток или каркасов заготавливается в отдельном помещении, для безопасности работ основные операции отделяются от подсобных.
При установке арматуры стен через каждые 2 метра по высоте следует устраивать подмости с настилом шириной не менее 1 м,перилами ограждения и бортовой доской.
При подаче и установке арматуры вблизи электропроводов должны быть приняты меры от поражения током.
При подаче бетонной смеси бетононасосом необходимо до начала работы испытать всю систему бетоновода давлением в 1,5 раза превышающим рабочее, вокруг бетононасоса оставлять проходы шириной не менее 1 м.
Организуется сигнализация между местом укладки бетонной смеси и мотористом бетононасоса.
Для уплотнения бетонной смеси применяются электрические вибраторы. Рукоятки вибраторов снабжаются амортизаторами, обеспечивающими вибрацию не выше предельно допустимых норм.
Перед включением в сеть и после каждого перемещения электрооборудования на новое место необходимо проверять состояние изоляции проводов.
Перед началом монтажных работ принимаются меры, обеспечивающие надежность и безопасность монтажа, к которым относятся: сборка, опробование и наладка монтажного оборудования, подготовка такелажа и монтажных приспособлений. Основным требованием безопасности к строповке является обеспечение правильного положения конструкции в пространстве при ее транспортировании и монтаже.
К выполнению монтажных работ могут быть допущены лица не моложе 18 лет, имеющие профессиональные навыки,прошедшие курсовое обучение безопасным методам и приемам работ по типовым программам сдавшие экзамены и имеющие соответствующие удостоверения.
Для строповки разрешается употреблять маркированные грузозахватные приспособления: стальные гибки инвентарные стропы, имеющие шестикратный запас прочности и специальные захваты или траверсы.
При монтаже покрытия все его сборные элементы следует стопить так, чтобы их можно было подавать на место установки в проектном положении.
На монтажных работах при установке элементов и конструкций сооружений должен быть установлен порядок обмена условными сигналами между лицами, руководящими операциями, и машинистом крана.
Монтаж и сварку плит перекрытий и покрытий производят таким образом: первую по ходу монтажа – с подмостей и люлек, последующие с соседних ранее установленных плит. Во время нахождения на плитах монтажники и сварщики должны прикрепляться карабином предохранительного пояса к монтажным петлям. Карнизные и бетонные плиты, а также другие консольные элементы по мере монтажа необходимо крепить временными или постоянными связями.
Бетонные плиты необходимо подавать на место монтажа с установленными перилами. При монтаже бетонных плит следует применять поддерживающие стойки или кронштейны. При выполнении временного или постоянного крепления бетонных плит монтажники должны пользоваться предохранительными поясами.
В целях безопасности работ производственного персонала в проекте предусмотрено устройство проходов; по габаритам движущегося транспорта не менее 1,5 м в каждую сторону; во всех остальных местах не менее 0,8 м.Все площадки обслуживания оборудования ограждаются перилами, между местами установки и управление двигателями осуществляется световая и звуковая сигнализация предупреждающая о пуске оборудования.
К основным мероприятиям при эксплуатации оборудования относятся:
1.К обслуживанию оборудования допускается только персонал, изучивший его и ознакомленный с правилами техники безопасности.
2. Осмотр, чистка и ремонт оборудования производятся только в отключенном состоянии.
3. Правила техники безопасности при обслуживании оборудования должны быть четко написаны и вывешены у рабочих мест.
4. Все электрические устройства должны находиться в исправном состоянии, персонал, обслуживающий его должен быть обеспечен спецодеждой.
В процессе разработки строительной площадки предусматриваются следующие мероприятия:
Проектирование временных помещений санитарно-бытового обеспечения рабочих, включая места для обогрева в зимнее время. Рациональное размещение материалов и площадок для кратковременного хранения деталей и изделий.
