Лестница – сборная железобетонная из крупных элементов; лестничных маршей и площадок.
Лифтовой холл отделен от квартир самозакрывающиеся дверями в целях снижения шума в квартирах.
Покрытие:
Гравий, втопленный в битум. мастику - 10-15 мм
Гидроизоляция - 4 слоя рубероида на битум. Мастике
Стяжка из цем.-песч. р-ра по уклону армиров. сеткой -40мм
1 слой рубероида
Утеплитель - минероловатные плиты М300, ГОСТ 9573-82 -100мм
Пароизоляция 1 слой рубероида на битумной мастике
Профилированный настил по ГОСТ 24045-94
Металлическая балка
Здание оборудовано организованным внутренним водостоком. Отвод воды с кровли осуществляется через две водоприемные воронки, водосточный сток из чугунных канализационных труб диаметром 100мм и далее в ливневую канализацию городской сети.
1.4.2 Теплотехнический расчет
Теплотехнический расчет ограждающих конструкций выполняем на основании данных:
-
СНиП 2.01.01.-82 ''Строительная климатология и геофизика''.
-
СНиП 2- 3-79 ''Строительная теплотехника''
Таблица 1.2 - Собственный вес многослойного пакета
| Наименование материала | Нормативная нагрузка, [кг/м^2] | Коэффициент надежности по нагрузке | Расчетная нагрузка, [кг/м^2] |
| Кирпичная кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе | 216.000 | 1.100 | 237.600 |
| Пенополистирол (ГОСТ 15588-70*) | 5.600 | 1.200 | 6.720 |
| Кирпичная кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе | 216.000 | 1.100 | 237.600 |
| ИТОГО | 437.600 | - | 481.920 |
Таблица 1.3 - Сопротивление теплопередаче многослойного пакета
Условия эксплуатации (прил.1,2 СНиП): А
| Наименование материала | Сопротивление теплопередаче слоя, [м^2*'C/Вт] |
| Кирпичная кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе | 0.171 |
| Пенополистирол (ГОСТ 15588-70*) | 3.415 |
| Кирпичная кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе | 0.171 |
| ИТОГО | 3.757 |

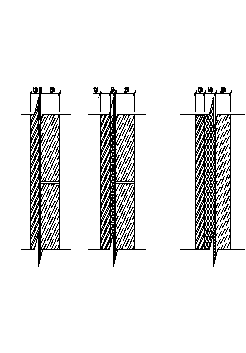

Рисунок 1.2 Разрез стены
Таблица 1.4 - Собственный вес многослойного пакета
| Наименование материала | Нормативная нагрузка, [кг/м^2] | Коэффициент надежности по нагрузке | Расчетная нагрузка, [кг/м^2] |
| Кирпичная кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе | 216.000 | 1.100 | 237.600 |
| Пенополистирол | 2.400 | 1.200 | 2.880 |
| Газо- и пенобетон, газо- и пеносиликат | 200.000 | 1.200 | 240.000 |
| ИТОГО | 454.400 | - | 527.280 |
Таблица 1.5 - Сопротивление теплопередаче многослойного пакета
| Наименование материала | Сопротивление теплопередаче слоя, [м^2*'C/Вт] |
| Кирпичная кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе | 0.171 |
| Пенополистирол | 1.463 |
| Газо- и пенобетон, газо- и пеносиликат | 0.758 |
| ИТОГО | 2.419 |
Согласно таблице при t =18ºС и =55% влажностный режим помещений здания в зимний период нормальный, а условия эксплуатации ограждающих конструкций соответствуют зоне A.
Приведенное сопротивление теплопередачи ограждающих конструкций
следует принимать исходя из санитарно-гигиенических и комфортных условий по формуле:
,
где n – коэффициент, принимаемый
tв – расчетная температура внутреннего воздуха, С, принимается согласно ГОСТ12.1.005 – 88;
tн – расчетная зимняя температура наружнего воздуха равная средней температуре наиболее холодной пятидневки обеспеченостью 0,92 по СНиП;
tн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции;
в – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций.
м2С/Вт,
но не менее чем в таблице 1а*приложения 8 [5] (условие энергосбережения, второй этап) согласно ГСОП определяемым по формуле:
ГСОП = (tв – tот. пер.) zот. пер.
где tв – расчетная температура внутреннего воздуха, С, принимается согласно ГОСТ12.1.005 – 88;
tот. пер. – среднесуточная температура наружного воздуха;
zот. пер – прожолжительность периода со среднесуточной температурой наружного воздуха ниже или равной 8 С по СНиП.
ГСОП = (18 – 1,5)152 = 2508 м2С/Вт.
По таблице 1а* после интерполяции получим
= 1,8 м2С/Вт.
Сопротивление теплопередаче наружных стеновых панелей с учетом теплопроводных включений определяется по формуле:
,
где r – коэффициент теплотехнической однородности.
м2С/Вт.
Конструкция панели удовлетворяет требования теплоизоляции
1.5 Санитарно-техническое и инженерное оборудование
1.5.1 Проект систем отопления и вентиляции жилого дома выполнены на основании (СНиП 2.04.05.-86) ''Отопление и вентиляция''. Система отопления проектируется двухтрубная с вертикальной разводкой с попутным движением воды от самостоятельного узла управления. Подающий трубопровод прокладывается на чердаке, обратный в подвале. В качестве нагревательных приборов используют конвекторы'' Комфорт'' ДУ-20
Подающий и обратный трубопровод прокладывают в подпольных каналах и изолируются минераловатными изделиями. Обратный трубопровод, проходящий в подполе не изолируется и используется для отопления технического подполья.
Вентиляция в квартирах проектируется в соответствии с естественным побуждением через каналы в санузлах и кухнях.
В соответствии с требованием пожарной безопасности многоэтажного жилого дома проектируется система дымоудаления. На чердаке предусмотрено устройство вытяжных установок для удаления дыма, и приточные вентиляционные установки для подачи воздуха в лифтовые шахты. Дым удаляется из коридоров через специальные вент шахты. В вытяжных каналах на каждом этаже устанавливаются унифицированные заслонки 400х800мм с электромагнитным приводом, срабатывающем автоматически при появлении дыма.
1.5.2 Канализация
Внутренняя сеть канализации монтируется из чугунных труб диаметром 100, 150мм в санузлах и диаметром 50,100мм в кухнях.
Проектом предусмотрен отвод само стоком в дворовую сеть хозяйственных и фекальных стоковую.
В целях устранения засоров на канализационной сети предусматривается установка ревизии и прочисток. В верхней части канализационных стоков предусмотрено устройство вентиляции.
В мусороприемной камере устанавливается чугунный эмалированный трак диаметром 100мм с внутренним стоком во внутреннюю бытовую канализацию через два выпуска.
1.5.3 Водоснабжение
Источником водоснабжения жилого здания является существующий городской водопровод.
Напор в существующей сети равен 10-15 м3/час.
Для создания напора при хозяйственно-питьевом водоснабжении запроектирована отдельно стоящая насосная станция. Для создания напора в противопожарном водоснабжении в насосной станции устанавливают пожарный насос.
Основные разводящие магистрали водопровода прокладываются под потолком подвала. Стояки располагаются в санузлах и кухнях.
Пожарные стояки прокладываются скрытно, пожарные краны располагаются на высоте 135см от пола в шкафах. Норма потребности воды 350 л/сутки на 1 человека. Горячее водоснабжение, – централизованное от Ц.Т.П.
Наружное пожаротушение предусмотрено из существующих гидрантов на городской сети водопровода.
2 Расчётно-конструктивная часть
2.1 Расчёт монолитной плиты перекрытия
Настоящий расчет выполнен с применением автоматизированного программного комплекса «ProFet & Stark_ES 3.0».
Расчетная модель подробно описывает конструктивные решения здания, в том числе с учетом грунтовых условий. Целью расчета является получение данных для конструирования всех основных несущих конструкций здания.
2.1.1 Исходные данные.
Местные условия:
район по весу снегового покрова I;
Район по ветровому давлению IV, тип местности - В;
Сейсмичность района строительства 7 баллов;
Сейсмичность площадки строительства 8 баллов;
Категория грунта по сейсмическим свойствам (СНиП II-7-81) - II.
2.1.2 Здание прямоугольное в плане, размером 21 м х 16,8 м. Высота этажа 3.3 м, количество этажей 15. Конструктивная схема здания рамно-связевый каркас.
Фундамент свайный из свай сечением 35 х 35 длиной 9 м, жестко соединяемый с монолитной ж/б фундаментной плитой. Стены подвала монолитные железобетонные.
Каркас колонны монолитные ЖБ сечением 40х40 см, 90х30 см, с устройством ядер жесткости из монолитного железобетона толщиной 200 мм.
Устойчивость каркаса в вертикальной плоскости обеспечивается монолитным ядром жесткости.
Перекрытия – монолитная жб плита толщиной 180 мм. Геометрическая неизменяемость каркаса в горизонтальной плоскости обеспечивается работой монолитного перекрытия, как неизменяемого жесткого горизонтального диска.
Лестницы – сборные железобетонные зетобразной формы с опорой на полку монолитной диафрагмы жесткости и монолитную жб балку.
Стены – поэтажной разрезки состоят из двух слоев кирпича с заполнением пенополистирола.
Геометрия плиты перекрытия

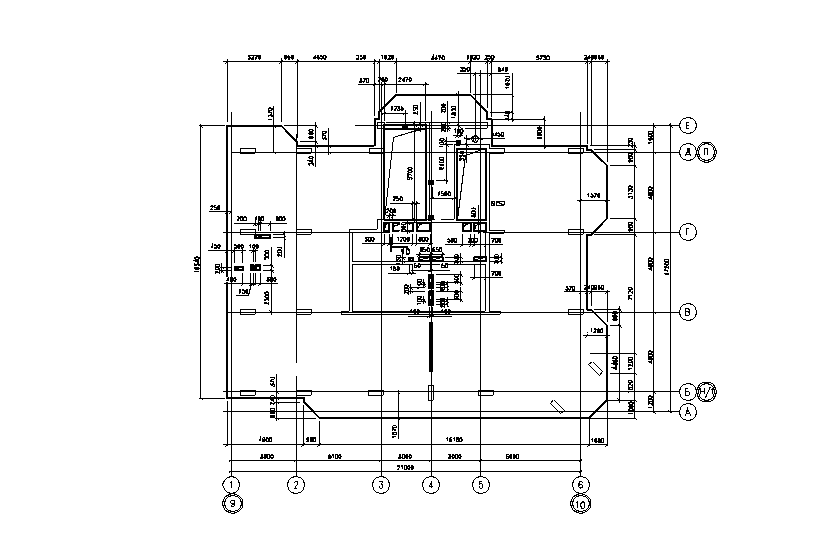

Рисунок 2.1 План плиты
2.1.3 Сбор нагрузок
Постоянные полезные нагрузки
Таблица 2.1.1 - Постоянные полезные нагрузки
| N | Нагрузки | Норм. знач., кПа | Коэф. надeжн. | Расчетн. знач., кПа | Номер нагружения в расчетной модели |
| 1 | Линолеум на мастике 5мм, (0,005м х18кН/м3) | 0.09 | 1.1 | 0.1 | |
| 2 | Цем.-песч. армированная стяжка 40мм, (0,04м х20кН/м3) | 0.8 | 1.3 | 1.04 | |
| 3 | Засыпка прокаленным песком 60мм, (0,06м х16кН/м3) | 0.96 | 1.3 | 1.25 | |
| Итого | 1.85 | 2.4 | 1 | ||
| 1 | Керамическая плитка по мастике 10мм, (0,01м х20кН/м3) | 0.2 | 1.1 | 0.22 | |
| 2 | Цем.-песч. армированная стяжка 40мм, (0,04м х20кН/м3) | 0.8 | 1.3 | 1.04 | |
| 3 | Засыпка прокаленным песком 60мм, (0,06м х16кН/м3) | 0.96 | 1.3 | 1.25 | |
| Итого | 1.96 | 2.5 | 1 | ||
| 1 | Паркет на мастике 20мм, (0,01м х8кН/м3) | 0.16 | 1.1 | 0.18 | |
| 2 | Цем.-песч. армированная стяжка 40мм, (0,04м х20кН/м3) | 0.8 | 1.3 | 1.04 | |
| Итого | 2.72 | 3.5 | 1 | ||
| В подвале | |||||
| 1 | Керамическая плитка по мастике 10мм, (0,01м х20кН/м3) | 0.2 | 1.1 | 0.22 | |
| 2 | Гидроизоляция рулонная | 0.1 | 1.1 | 0.11 | |
| 3 | Цем.-песч. стяжка 20мм, (0,02м х18кН/м3) | 0.36 | 1.3 | 0.47 | |
| 4 | Ж/б плита основания 150мм (0.15м х25кН/м3) | 3.75 | 1.1 | 4.13 | |
| 5 | Подготовка из бетона 80мм (0.08м х22кН/м3) | 1.76 | 1.1 | 1.94 | |
| 6 | Засыпка ГПС или песком 900мм | 14.40 | 1.3 | 18.72 | |
| Итого | 20.57 | 25.59 | 1 | ||
| На техническом этаже | |||||
| 1 | Бетон 25мм (0.025м х22кН/м3) | 5.5 | 1.1 | 6.0 | |
| 2 | Цем.-песч. стяжка 20мм, (0,02м х18кН/м3) | 0.36 | 1.3 | 0.47 | |
| Итого | 0.9 | 1.1 | 1 |
Таблица 2.2 - Временные полезные нагрузки
| N | Нагрузки | Норм. знач., кПа | Коэф. надeжн. | Расчетн. знач., кПа | Номер нагружения в расчетной модели |
| В квартирах | 2(1) | 1.2 | 2 | ||
| В коридорах, вестибюлях, на лестницах | 3(1) | 1.2 | 2 | ||
| В подвале и на техническом этаже | 2(1) | 1.2 | 2 | ||
| Кратковременная | |||||
| Д | Снеговая нагрузка на покрытии (снеговой мешок учтен в расчетной модели) | 0.7 | 1.4 | 3 |
Ветровые нагрузки
