Ділянка будівництва знаходиться у II кліматичному районі згідно зі СНиП 2.01.01-82. Клімат району помірно-континентальний з відносно м’якою зимою та жарким літом.

Основний напрям вітрів:

улітку - північно-західний;

узимку - західний.

Розрахункова температура зовнішнього повітря для проектування

огороджувальних конструкцій - мінус 22⁰С.

Деякі інші кліматичні показники району складають:

атмосферний тиск згідно зі СНиП 2.01.07-85 - 0,3 кПа;

вага снігового покрову на 1 м² горизонтальної поверхні згідно зі ДБН В.1.2-2-2006 - 0,7 кПа;

глибина сезонного промерзання ґрунтів - 1,0 м;

рівень "верховодки", що прогнозується, може коливатися до абсолютної позначки 102,40 м.

Підземні води агресивних властивостей по відношенню до бетонів марки W4 не мають.

Територія, котра виділяється під будівельний майданчик знаходиться на окраїні міста, на окремому місці і вільна від забудов. Основою для фундаментів є пісок. Ґрунтові води протікають нижче позначки закладання підошви фундаменту. Рельєф місцевості спокійний з перепадом позначок менше 1 м.

Відстань до існуючої автодороги і точок відімкнення до мереж джерел енергоресурсів (електропостачання, водопостачання, теплопостачання, каналізації, газопостачання, зв’язку) - 1,5км.

Усі будівельні матеріали, вироби та конструкції надходять на будівельний майданчик зі складів організацій, які беруть участь у спорудженні об’єктів розташованих на відстані 10 км від будівельного майданчика.

Усі будівельні машини і агрегати, що потрібні для спорудження об’єкта, можна залучити з баз механізації організацій, які беруть участь у зведенні об’єкта.

При виконанні проекту прийнято такий розподіл обсягів робіт за організаціями, які залучаються до будівництва об’єкта: БМУ-1 - виконує загально будівельні роботи, у тому числі зведення підземних частин будівлі; БМУ-2 - монтаж надземних конструкцій каркаса будівлі й стінового огородження; БМУ-3 - виконує спеціальні роботи (електромонтажні, сантехнічні, монтаж технологічного устаткування й пусконалагоджувальні роботи).

3.3 Умови виконання земляних робіт

На будівельному майданчику необхідно викопати котлован під фундаменти будинку експлуатаційної служби. Габарити будинку в осях 45х14.5 м. Відмітка дна котловану - 141.5 м. Грунт - легкий суглинок нормальної вологості. Рівень ґрунтових вод - нижче відмітки дна котловану.

3.4 Визначення об’ємів робіт

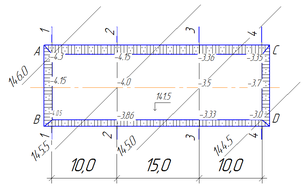

Рис.3.1 План котловану

По прийнятим габаритам будови в осях визначаємо ширину і довжину котловану:

(3.1)

; (3.2)

Де - ширина і довжина будинку в осях;

- ширина фундамента;

• , - відстань від краю фундаменту до стінок котловану.

Через точки перетину горизонталі з віссю котловану, а також через межі котловану в торцях проводимо вертикальні поперечні площини і розбиваємо котлован на окремі частини.

Підрахунок обсягів робіт приводимо в табличній формі:

Таблиця 3.1

Об’єм котловану між розрізами 1 - 4

Розріз	Середні робочі відмітки,	ширина котловану В, м	Площа поперечного розрізу, м2	Півсума площ, м2	Відстань між попереч-никами, м	Об’єм , м3
1-1	4,25	17,8	88,3
				86,05	10,0	860,5
2-2	4,06	17,8	83,8
				83,8	15,0	1257
3-3	4,06	17,8	83,8
				83,1	10,0	860,5
4-4	4,0	17,8	82,4

Всього: 2978 м³

Таблиця 3.2

Об’єм котловану в торці

Розріз	Роб. відмітки h, м	Площа попер. розрізу , м2	Півсума площ, м2	Відстань між розр., м	Об’єм V, м3
А-А	4.3	6.47
			6.11	14.5	88.6
B-B	4,05	5.74
			3.54	45.0	159.3
C-C	3.35	3.93
D-D	3.0	3.15

Всього: 247,9 м³

Таблиця 3.3

Об’єм кутових пірамід

Кут	Роб. Відмітка	Об’єм, м3
A	4.3	3.01
B	4.05	2.84
C	3.35	2.35
D	3.0	2.1

Всього: 10,3 м³

Об’єм котловану:

Так, як глибина котловану більша 3 м, то згідно ДБН Д.2.4-1-2000 - стінки котловану робимо з ухилом 1: 0,75.

3.5 Вибір способу проведення робіт і комплектів машин

В складі комплекту розрізняють ведучі машини, які виконують основні роботи (розробку ґрунту в котловані), допоміжні призначені для обслуговування ведучих машин і виконання інших робіт (роз рихлення ґрунту, зачистка дна котловану, засипання пазух котловану і ущільнення засипаного ґрунту).

Кількість самоскидів. Бульдозерів та інших допоміжних машин визначається з умови безперебійної роботи ведучої машини.

Для підбору марки екскаватора визначимо його необхідну продуктивність в зміну:

(3.3)

Де - об’єм котловану, м³; - кількість машино-змін.

В даному випадку потребується продуктивність:

Експлуатаційна продуктивність одноковшевих екскаваторів:

(3.4)

Де с - тривалість зміни, год.; - геометрична ємність ковша, ; ; - коефіцієнт наповнення ковша, ; - коефіцієнт розпушування ґрунту; - коефіцієнт використання за часом; - час циклу в хв. .

Для розрахунків приймаємо: ,

При ємності ковша експлуатаційна продуктивність екскаватора:

.

Таким чином найбільш раціональним рішенням буде прийняти одноковшевий екскаватор з ємністю ковша - 0.25 м³. Враховуючи необхідність транспортування ґрунту автосамоскидами і глибину котловану, приймаємо екскаватор "Зворотна лопата" марки 20/3311. Кількість змін роботи цього екскаватора:

Для вивезення ґрунту приймаємо самоскид ЗИЛ ММЗ 555, вантажопід'ємністю 4.5 т. Ємність самоскиду при об’ємній вазі суглинку :

Кількість ковшів, що завантажують в кузов:

(3.5)

Час завантаження однієї машини:

(3.6)

Кількість автосамоскидів при відстані перевезення на 2 км визначається за формулою:

(3.7)

Де - час циклу автосамоскиду, хв.; - довжина шляху слідування, км; - середня швидкість руху, км/год.; - коефіцієнт пропорційності; - час розвантаження з маневрами.

В результаті приймаємо 4 автосамоскидів ЗИЛ ММЗ 555.

Розрівнювання ґрунту на місці відвалу виконується бульдозером Д 159Б на базі трактора ДТ-54.

Ущільнення виконується двома катками Д-130 А щеплені з трактором С-80 за шість підходів по одному сліду.

Продуктивність бульдозера при середній дальності транспортування ґрунту 15 км, складає 425 м³ в зміну, продуктивність катка - 2299 м² в зміну.

Час на вирівнювання ґрунту в місці відвалу:

Приймаємо 8 змін.

Час на ущільнення при шести проходках в один слід і товщині ущільненого шару - 0.2 м:

Приймаємо 7 змін.

3.6 Визначення техніко-економічних показників

Визначаються приведені граничні затрати на розробку 1 м³ ґрунту:

(3.8)

Де - загальна собівартість розробки ґрунту; - нормативний коефіцієнт економічної ефективності капітальних вкладів, дор.0.12; - балансова і інвентарно-розрахункова ціна і - ї машини, що бере участь в механічному процесі; , - кількість годин роботи на об’єкті в рік і-ї машини; - об’єм роботи, м³.

(3.9)

Де - собівартість машино-години і-ї машини; - кількість машин і-го виду, що входять в комплект; - загальна заробітна плата робочих, що виконують ручні процеси; 1.08 і 1.5 - коефіцієнти накладних витрат на заробітну плату та інші прямі витрати.
