— при додрабливании высвобождается природный заполнитель.

Преимущество предлагаемой технологии перед механическими способами состоит еще и в том, что срок службы породоразрушающего инструмента на несколько порядков выше, разупрочнение металла и бетона происходит эффективней.

Возможность повторного использования арматуры и природного заполнителя в производстве железобетонных изделий, щебня (в дорожных покрытиях, для отсыпки откосов, отработанной жидкости), для приготовления бетонных смесей со снижением расхода вяжущих материалов, делают электроимпульсную технологию не только ресурсосберегающей, безотходной, но и экологически благоприятной.

Вместе с тем при применении данной технологии требуется принять меры против отрицательных экологических факторов, вносимых при работе высоковольтных генераторов, входящих в состав устройств: волн звукового и радиодиапазонов, электрических полей высокой напряженности. Однако традиционные приемы (эффективное электрическое заземление, использование замкнутого вне земли рабочего контура для протекания импульсных токов, использование противошумных и радиозащитных экранов) приводят к локализации указанных факторов в области, непосредственно прилегающей к установкам, и сводят их к уровню, не превышающему требований стандартов.

Преимущества технологии:

• безотходность - возможноcть повторного использования недеформированной арматуры, природного заполнителя, щебня, отработанной жидкости;

• экологическая целесообразность и безопасность;

• износостойкость рабочего инструмента.

1.5 Электрический взрыв проводников

Электрическим взрывом проводников (ЭВП) называют явление взрывообразного разрушения металлического проводника при прохождении через него импульса тока большой плотности. Явление это сопровождается яркой вспышкой света, резким звуком, ударной волной, распространяющейся в окружающей проводник среде. Продуктами разрушения проводника являются пары и мельчайшие частицы металла, которые в определенных условиях могут взаимодействовать с окружающей средой, образуя различные химические соединения.

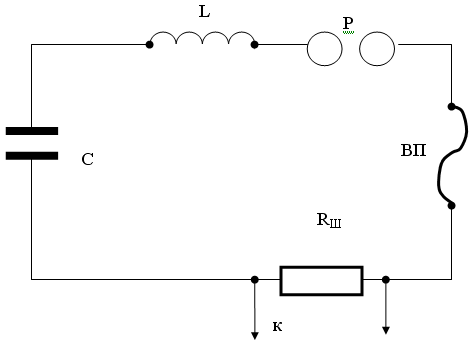

Рисунок 15 - LC-контур установки для электровзрывного получения УДП

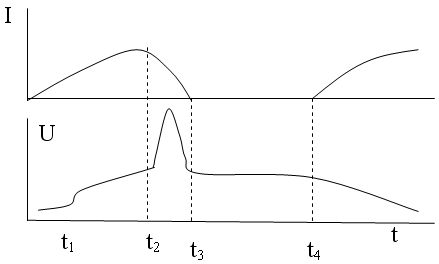

Рисунок 16 - Типичные осциллограммы тока (I) и напряжения (U) в LC- контуре

Процесс электрического взрыва проводников делится на следующие стадии:

1. Емкостной накопитель энергии С заряжается от источника питания до напряжения U₀. При замыкании цепи разрядником Р ток вначале определяется волновым сопротивлением контура, поскольку сопротивление проводника мало. Проводник нагревается джоулевым теплом, плавится в точке t₁ (см. рис. 16).

2

U

. Дальше проводник нагревается в жидком состоянии до момента t₂, характеризующего бурное испарение жидкого металла. При этом вещество расширяется, теряет металлическую проводимость, его сопротивление возрастает на несколько порядков, а ток в контуре уменьшается.

3. В момент t₃ ток прекращается, наступает пауза. Во время паузы напряжение конденсатора приложено к продуктам взрыва.

4. В момент t₄ осуществляется пробой газообразных продуктов взрыва, наступает дуговая стадия разряда.

К основным направлениям использования явления ЭВП в науке и технике относятся следующие:

• получение высокодисперсных порошков,

• напыление тонких пленок для нужд микроэлектроники,

• создание мощных импульсных источников излучения для фотографирования скоростных процессов,

• оптическая накачка газовых лазеров,

• получение активных сред для лазеров на парах металлов,

• создание импульсных источников нейтронов и электромагнитного излучения ультрафиолетового и рентгеновского диапазонов,

• ускорение микрочастиц,

• создание быстродействующих электровзрывных размыкателей тока для высоковольтных и сильноточных электрических цепей,

• сварка металлов,

• развальцовка труб,

• разрушение горных пород,

• моделирование атомных взрывов,

• дефектоскопия и др.

При электрическом взрыве проводников потребляемая электроэнергия преобразуется в работу по нагреву материала проводника в конденсированном состоянии, плавлению, испарению металла, ионизации, образованию новых поверхностей с разрывом химических связей - распаду металла на кластеры, разлету продуктов взрыва в окружающую среду. Процесс энерговыделения можно охарактеризовать следующими характеристиками: разрядным током i, падением напряжения на взрывающемся проводнике u, его активным сопротивлением r, мощностью N, энергией W, введенной в проводник к данному моменту времени t.

Введенная в проводник энергия является одной из важнейших характеристик взрыва, определяющих величину и скорость изменения сопротивления, термодинамическое состояние проводника, скорость расширения продуктов взрыва, размеры образующихся частиц и др. При анализе ЭВП пользуются также такими понятиями как объемная плотность энергии е, равная отношению величины введенной в проводник энергии к начальному объему проводника, и достигаемый перегрев или энергосодержание е/е_с – отношение объемной плотности энергии к энергии сублимации материала проводника е_с.

Определение энергетических характеристик ЭВП обычно производят из совместной обработки осциллограмм тока и напряжения. Для RLC-контура выражение для расчета энергии W имеет следующий вид:

,

где – уменьшение заряда конденсатора, определяемое графическим интегрированием осциллограммы тока; U₀ – начальное напряжение на конденсаторе; С – емкость конденсатора. Индуктивность L и активное сопротивление контура R_к находятся из осциллограмм тока короткого замыкания по формулам:

,

где Т – период затухающих колебаний контура, lnΔ – логарифмический декремент затухания колебаний тока в контуре, Δ – отношение соседних амплитудных значений тока одной полярности.

Выражение представляет собой разность между запасаемой энергией и оставшейся в накопителе, в магнитном поле контура и энергией, рассеиваемой на R_K.

Удельное энергосодержание определяется по формуле

,

где l и S – длина и сечение взрываемого проводника.

Ударные волны при ЭВП

Явление ЭВП сопровождается генерацией ударных волн в окружающей среде. Ударные волны, инициируемые электрически взрываемым проводником в газах и особенно в конденсированных средах, находят все более широкое применение в технике и технологии благодаря возможности целенаправленно изменять их характеристики в широких диапазонах путем изменения размеров и материала проводника.

На начальной стадии ЭВП джоулев нагрев проводника сопровождается его линейным расширением, происходящим с относительно малой скоростью ~ (1–3)10² см/с. На стадии собственно взрыва, в процессе интенсивного испарения с внешней поверхности проводника после достижения темепратуры кипения, расширение вещества проводника происходит со скоростью (1–5)10³ м/с и вызывает в окружающей среде возмущения, формирующие первичную ударную волну. Вторичные ударные волны обусловлены развитием сильноточного разряда в продуктах ЭВП или окружающей среде вследствие резкого возрастания вводимой в разрядный канал энергии и быстрого расширения образующейся плазмы. В характерных условиях на фронте ударных волн температура достигает 10⁴ К, а давление – нескольких сот мегапаскалей (тысяч атмосфер).

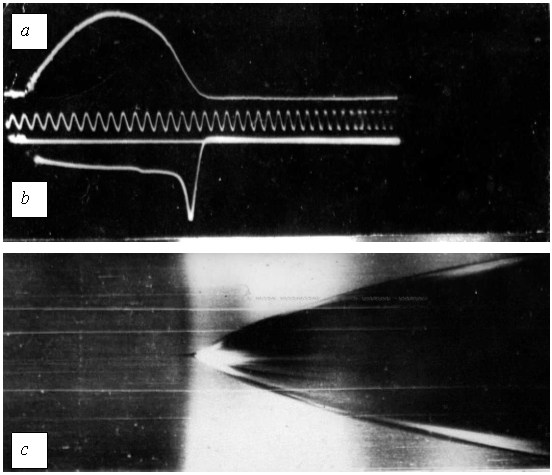

Рисунок 17 - Осциллограмма потока (a), напряжение (b), и ударная волна (c) при электрическом взрыве медного проводника в воздухе, d = 0,15 мм

Возникающий при разлете образующихся в процессе ЭВП паров реактивный импульс отдачи может возбудить в неиспарившейся части проводника внутреннюю сходящуюся ударную волну. За фронтом этой ударной волны и в центральной части образуется область с пониженной плотностью, в которой может произойти пробой, приводящий к формированию периферийного дугового разряда.

При ЭВП в жидких средах ударные волны возбуждаются в момент, близкий к моменту прекращения тока, и при возникновении плазменного канала разряда. Энергия первичных ударных волн при взрыве тонких проводников обычно мала по сравнению с энергией вторичных ударных волн. Однако с увеличением диаметра (площади поперечного сечения) взрываемых проводников происходит перераспределение энергии между этими группами ударных волн.

Еще одна особенность ударных волн в жидкостях – это достижение высоких значений температуры и давления в канале разряда и образование пульсирующей во времени газовой полости. К моменту максимального расширения этой полости выделившаяся в процессе ЭВП энергия распределяется примерно следующим образом:

• энергия ударных волн ~ 60 %,

• энергия теплового излучения ~ 10 %,

• энергия, затрачиваемая на образование полости ~ 30 %.

При этом КПД преобразования энергии, запасаемой в первичном накопителе, в энергию гидромеханического импульса, составляет ~ 30÷40 %.

Для достижения высокой эффективности передачи энергии из накопителя в проводник на стадии собственно взрыва и получения ударных волн с максимальными параметрами необходимо согласование параметров электрической цепи, размеров и физических свойств материала проводника. Как было отмечено ранее, при увеличении площади поперечного сечения проводников S (или диаметра) выделяющаяся в них энергия возрастает, а энергия дуговой стадии уменьшается. При этом возрастает и скорость головной ударной волны, что имеет место до некоторого оптимального сечения S_опт, которое смещается в область больших значений при увеличении зарядного напряжения. Анализ соответствующих осциллограмм показал, что S_опт соответствует токам, близким к максимальным в данной разрядной цепи. При S > S_опт скорость ударной волны уменьшается даже при увеличении энергии, приходящейся на единицу длины. Это свидетельствует о том, что преимущественное влияние на гидродинамические характеристики ударных волн при ЭВП имеет объемная плотность выделяющейся в проводнике энергии, более высокие значения которой можно получить на стадии собственно взрыва проводников, параметры которых должны быть согласованы с параметрами накопителя энергии.

Технологическое применение ЭВП

Разрядно - импульсные технологии

При импульсном электрическом разряде в жидкости вокруг зоны его образования возникают ударные волны и потоки жидкости, способные совершать полезную работу. Высокие концентрации энергии и скорости обработки определяют области применения электрогидравлических установок: высокоскоростное деформирование металлов, разрушение и дробление хрупких материалов, очистка металлических деталей от формовочных смесей и окалины, эхолокация водоемов и т.п.

Электрогидравлическая штамповка листовых материалов. Схема процесса электрогидравлической штамповки с применением взрывающейся проволочки приведена на рисунке 18.

Рисунок 18 - Схема электрогидравлической штамповки листовых материалов.
