Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 6)

Затем проводилось изучение реологических и деформационно-прочностных характеристик полученных композиций.

Глава III. Обсуждение результатов

Анализ литературных данных позволяет заключить, что при выборе конкретных полимерных структур, которые могли бы быть использованы для получения биоразлагаемых пленок, необходимо исходить из следующих принципов:

• Полимер должен быть гидрофилен и деструктировать под действием внешних факторов, например подвергаться гидролизу;

• Продукты гидролиза должны бить подобны природным соединениям; так 6-аминокарбоновая кислота, которая образуется при при гидролизе полиамидного волокна, может использоваться микроорганизмами в качестве источника углерода и азота;

• Элементный состав полимера должен быть сбалансирован, т.е. соотношение элементов в полимере должно соответствовать их содержанию в клетках микроорганизмов, в частности, соотношение углерода и азота должно быть 1: 10;

• Полимер не должен содержать элементов групп или фрагментов, которые при освобождении их в окружающую среду оказывали токсическое воздействие на живые организмы, в том числе микроорганизмы; нежелательно если полимер содержит циклические, а тем более полициклические или гетероциклические фрагменты;

• Нежелательно, чтобы образующиеся при деструкции продукты вступали в химические реакции с органическим веществом почвы, в первую очередь с гумусом [110].

Поэтому целью данной работы является получение и исследование смесей на основе полиэтилена (ПЭВП) и кукурузного крахмала, которые можно экструдировать и перерабатывать в профилированные изделия.

Выбор кукурузного крахмала определен наличием его производства в республике (ОАО "ККЗ", КБР, Майский район, ст. Александровская). Характеристика выпускаемых видов крахмала и способ производства представлена в экспериментальной части работы. Предварительные испытания с различными видами крахмала позволили остановиться на техническом модифицированном крахмале - крахмалите (ТУ-9187-144-00008064-97) [125]. Следует отметить, что, несмотря на предварительную подготовку крахмала в процессе исследования, приготовить удалось смеси, содержащие от 1,5 до 30 масс. % крахмала, пластифицированные глицерином (на 100 грамм смеси - 10 мл глицерина). Композиции готовились из двух партий и были захоронены в двух различных типах почв, наиболее характерных для территории г. Нальчика (серые лесные и светло-серые лесные). Так как, по своим основным параметрам эти два типа почв имеют практически одинаковые характеристики, а при исследовании реологические и физико-механические показатели двух используемых нами партий полиэтилена и крахмала совпадают, то на обсуждение выносятся результаты, полученные при захоронении композиций и исходного полиэтилена в серые лесные почвы. Полученные композиции после определения показателя текучести расплава представляют собой твердый белый (иногда серый или желтоватый) продукт с тонкой пенообразной структурой. Из полученных экструдированных образцов при прессовании образуются прочные эластичные пленки.

3.1 Исследование реологических и физико-механических свойств исходного ПЭ-273 и композиций на основе ПЭ-273+крахмал

Исследование реологических и физико-механических свойств полученных композиций представлены в табл.3.1.

Таблица 3.1. Физико-механические свойства прессованных образцов композиций на основе полиэтилена и крахмала.

№	Состав композиций, %					при разрыве
	поли-этилен	крахмал
1	100	0	6,36	0,11	36,3	>500
2	98,5	1,5	17,57	0,30	17,7	35
3	97	3	34,87	0,58	17,7	53
4	95	5	45,93	0,77	17,7	27
5	93	7	37,94	0,63	15,1	15
6	90	10	31,5	0,53	10,8	9
7	85	15	17,06	0,28	16,7	12
8	80	20	36,36	0,61	12,3	19
9	70	30	43,02	0,71	Настолько хрупкая, что разрушается без внешнего воздействия

Полученные результаты свидетельствуют о том, что с увеличением процентного содержания крахмала в композициях происходит возрастание показателя текучести расплава (ПТР), а прочность и удлинение при разрыве снижаются, т.е. композиции становятся более хрупкими. При содержании в композициях 30 масс. % крахмала теряются все эксплуатационные характеристики, а ПТР соответственно выше по сравнению с ПТР остальных составов. Наиболее легко разрушаемыми из полученных композиций являются композиции с содержанием 10 и 20%. Так как, введение уже небольших количеств крахмала до 1,5 масс. % приводит к резкому падению прочности почти в 2 раза, а ПТР при этом возрастает в 3 и более раз, можно предположить, что происходит распределение крахмала между надмолекулярными образованиями, ослабление связи между ними и повышение их подвижности. Одновременно с увеличением содержания крахмала повышается жесткость образцов, они становятся более хрупкими [137].

3.2 Исследование ИК-спектров образцов композиций на основе полиэтилена и крахмала

Исследования ИК-спектров (рис.3.1,3.2.) пленок исходного полиэтилена и полученных смесей (в частности, ПЭ-273 + 5% крахмала) показывают, что в процессе термической обработки происходят некоторые изменения в области 1300-900 см^-1. Это, по-видимому, свидетельствует об образовании полиэтилена с крахмалом, соединений включения и H-комплексов. Кроме того, исследования, выполненные с использованием рентгеноструктурного анализа, электронной и сканирующей зондовой микроскопии также показали влияние крахмальной компоненты на формирование морфологических особенностей композиций "полиэтилен+крахмал" (рис.3.3 - 3.10). Рентгеноструктурный анализ показал (рис.3.5 - 3.6.), что степень кристалличности композиций при введении крахмала меняется незначительно и позволяет заключить, что крахмал не входит в кристаллические области полиэтилена. Данные, полученные методом электронной и сканирующей зондовой микроскопии позволяют говорить о неоднородности распределения крахмальной фазы в поверхностных слоях композиций.

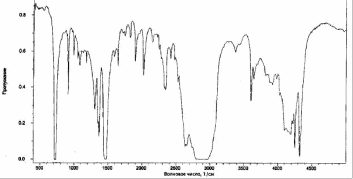

Рис.3.1 ИК - спектр ПЭ-273

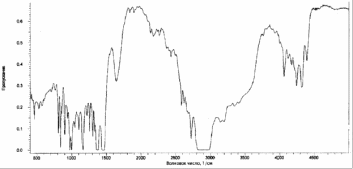

Рис.3.2 ИК - спектр ПЭ-273+ 5% крахмала

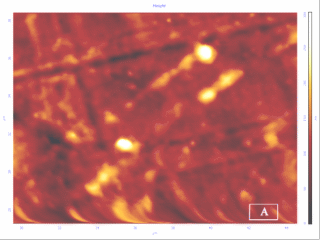

Скан поверхности композиции ПЭ-273 (исх.) +15% крахмала.

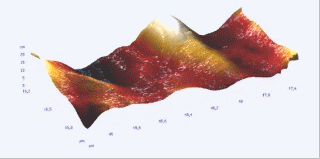

Трехмерная визуализация рельефа поверхности композиции

ПЭ-273 (исх.) +15% крахмала (область А размером 1.5х0.9 мкм).

Рис.3.3 Сканирующая зондовая микроскопия поверхности пленки ПЭ-273 + 15 % крахмала.

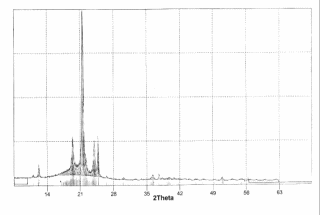

Рис.3.4 Рентгенограмма пленки исходного полиэтилена.

Рис.3.5 Рентгенограмма пленки композиции

ПЭ-273 + 15 масс. % крахмала.

Рис.3.6 Рентгенограмма кукурузного модифицированного технического крахмала.

3.3 Исследование диэлектрических свойств исходного ПЭ-273 и композиций ПЭ-273 + крахмал

Введение крахмала повышает полярность и значения тангенса угла для электрических потерь (рис. 3.7-3.9.). На графике видно, что значения tg неизменны до 120⁰С, значения tg с учетом этой частоты 10⁴Гц (10^-3-10^-2) соответствуют приводимым в литературе [89, 125]. Это соответствие важно с той точки зрения, что затем наблюдение и выводы, относящиеся к композиции ПЭ+К можно распространить (обобщить) в большой степени на другие полиолефины (рис.3.7.).

При температуре выше 120⁰С наблюдается подъем зависимости tg от Т с возможным пиком при 190⁰С. Указанная температурная зависимость существенно изменяется при введении крахмала (рис. 3.8, 3.9.). Например, при его содержании в 1,5 масс. % фоновые значения несколько повышаются. Сама фоновая область расширяется. Намечавшийся пик при температуре 190⁰С исчезает, зато обнаруживается чёткий максимум при 85-90⁰С. Так как этот пик для исходного ПЭ не имел места, его можно отнести или к крахмалу, или к свойствам собственно композиции ПЭ+К (рис.3.8). Это предположение подтверждается при рассмотрении графика tg от Т композиции ПЭ + 3 масс. % крахмала, здесь имеется уже 2 низкотемпературных пика: примерно при 45⁰С и 100⁰С (3.8). Эти наблюдения позволяют предположить усиление влияния добавки на свойства композиции уже при этих концентрациях [89, 137].

Отдельно стоит рассмотреть в сравнении композиции с высоким содержанием крахмала. На рис.3.9 приведена зависимость tg от Т для композиций с содержанием 7, 10, 15 масс. %. Довольно неожиданно, было обнаружено, что состав с 7 масс. % крахмала даже на фоне значений tg от

0,05 до 0,15 (10-15 масс. % К) имеет очень высокие диэлектрические потери во всём температурном интервале, начиная от 35⁰С и выше. По этой причине композиции такого состава, по всей видимости, не пригодны к эксплуатации. Дальнейшее повышение содержания крахмалов до 10 масс. % повышает показатель текучести расплава и понижает прочность на разрыв. При 15% потери составляют не более 0,15%, т.е. отношение той доли тепла которое рассеялось в три раза меньше, оставшегося в полимере. По всей видимости, это наиболее разрушаемая в перспективе композиция. Аналогично поведение композиции с 20% крахмала.

Итак, если судить в целом по исходным реологическим, диэлектрическим и прочностным характеристикам, то наиболее подходящими нам как по эксплуатационным характеристикам, так и разрушительным свойствам являются составы с 1,5, 3, 5, 10% крахмала (табл.3.1,рис.3.7-3.9).

Рис.3.7 Зависимость тангенса угла диэлектрических потерь tg от температуры Т для образцов исходного нестабилизированного ПЭ-273

Режимы предварительной термообработки:

Т = 100С, вакуум, 5 часов (1) и Т = 100С, без вакуума, 1 час. (2). Частота 10 кГц.

Рис.3.8 Зависимость тангенса угла диэлектрических потерь tg от температуры Т для композиций ПЭ-273 + крахмал. Частота 10 кГц.

Р

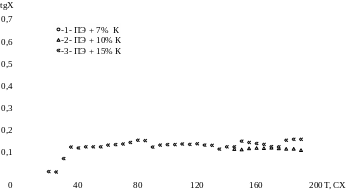

ис.3.9 Зависимость тангенса угла диэлектрических потерь tg от температуры Т для композиций ПЭ + крахмал. Частота 10 кГц.

3.4 Исследование воздействия ультрафиолетового излучения на полученные композиции

Ускоренные испытания малой длительности проводились в устройстве для облучения (везерометре) согласно ГОСТ 11279.2-83. В везерометре образцы в виде пластинок устанавливают на наружной стороне вертикального цилиндрического барабана, вращающегося вокруг ультрафиолетовой лампы. Облучение образцов происходит при температуре 40 ⁰С и длине волны 300нм. Известно [98], что облучение в течение 100ч в везерометре эквивалентно приблизительно одному году экранирования в природных условиях. В везерометр устанавливались образцы в виде полосок размером 100101мм. Изменение физико-механических характеристик исходного полиэтилена и композиций на его основе наблюдали в течение 12 суток (288 часов). Результаты представлены в табл.3.2-3.5 и на рис.3.10-3.13.

Характеристики

Список файлов ВКР
